A、測試說明：

電壓基準源分為并聯型和串聯穩壓型。并聯型基準主要是利用半導體結的正負溫度特性，通過設計一定的間隙電壓下，其溫度系數最小。一般的間隙電壓有2.5V, 1.24V，1.225V等。2.5V主要推薦使用AZ431&HA17431H2.5V-1%-SOT-23。1.24V 主要使用 AZ431L&LMV431 1.24V-0.5%-SOT-23。1.225V主要采用 LM4041&TS40411.225-0.5%-SOT-23。

串聯穩壓型，其結構同電壓調整器類似，其內部一般也需要一個基準源，外部有高精度的反饋網絡。由于一般要采用特殊的工藝，制程較復雜，價格較貴。此基準能做到高精度，低溫度系數。主要用于高精度和低溫漂的場合。串聯型基準主要采用2.5V，2.048V基準。SOT-23封裝是以后主要封裝，3~5年內基本不會淘汰。推薦ADR380&MAX60212.5V(2.048V)-0.24%-SOT-23-25ppm/C Max基準電路典型電路如下：

電壓基準在不同的單板中應用的要求不同，有些單板（如SCU），迫于成本的壓力，有電壓基準軟件校準功能，可以使用精度較低的芯片。

1）基準電壓應根據模擬量測量精度要求調節其允許誤差范圍，同時應該參考基準源的精度。沒有特別說明，直流電壓基準輸出誤差小于1％處理。對于有軟件校準電壓基準功能的電路，電壓基準輸出誤差可適當放寬，控制在5％以內。

2）基準電壓應穩定。用示波器測量電壓基準輸出波形，不應該出現低頻振蕩現象。

3）基準電壓應具有一定程度的抗擾性，否則會由于外部干擾引起基準變化，在整個工作電壓范圍內，輸出誤差小于1％。

B、 測試方法：

1. 在額定輸入電壓使用萬用表測試基準電壓輸出點的電壓，判斷其是否在誤差允許范圍內。

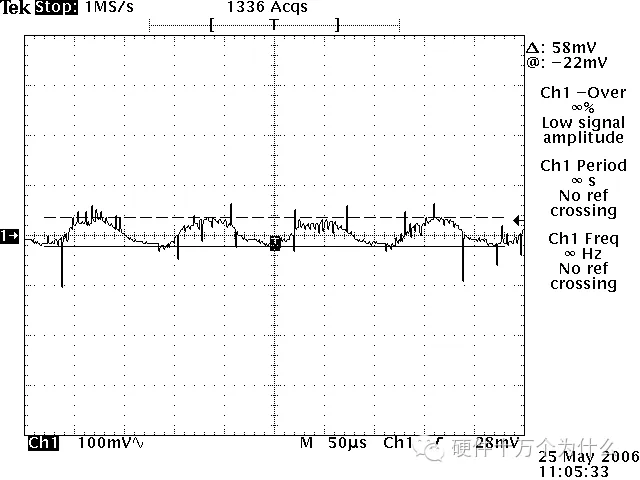

2. 單板要求的工作電壓范圍內變化，使用示波器測試基準電壓輸出是否存在低頻振蕩現象。下圖為低頻振蕩的波形。

3. 在單板要求的工作電壓范圍內變化，測試基準輸出電壓。

C、判定標準：

符合測試說明為合格，否則不合格。

D、 參考案例：

案例1 比較基準電壓不準問題

在EV2000-220KW變頻器初樣功能板調測時發現3.15V過流比較基準輸出嚴重偏離設計值且正負不對稱。

在應用中，3.15V基準是由TL431加運放形成的，其電路原理圖如下：

在初樣設計時，上圖中的運放U2為L(zhǎng)M358，該器件對電源紋波的抑制能力較差。

上圖中，±15V電源由開關頻率約為40kHz的單端反激型電源提供，其中+15V為主反饋繞組，-15V為最簡單的二極管加電容形成整流濾波得到。這樣電源的-15V紋波較大，對電源紋波抑制能力差的運放會使其輸出有較大的紋波。而過流比較基準電壓要求精度高，此處用LM358輸出作基準便不能滿足要求了。為了確定是否-15V電壓紋波引起運放輸入偏離設計值，特此對-15V電源作了處理：斷開反激電源的-15V整流二極管，外用直流穩壓電源對單板施加-15V電源，結果LM358的輸出很穩定。說明LM358輸出的紋波和正負基準的不稱性是由-15V的紋波電壓引起。

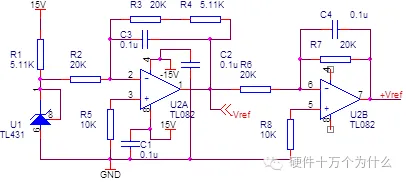

不改變電路結構，把LM358更換為電源紋波抑制能力強的運放TL082后，電路滿足設計要求，如上圖所示。對電源紋波電壓較大和要求運放輸出精度較高的場合，選用對電源紋波抑制能力強且頻率響應快的運放。

案例2 基準震蕩問題

【問題描述】

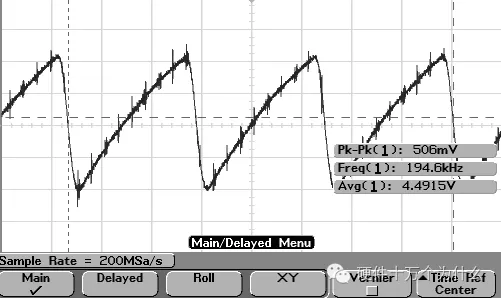

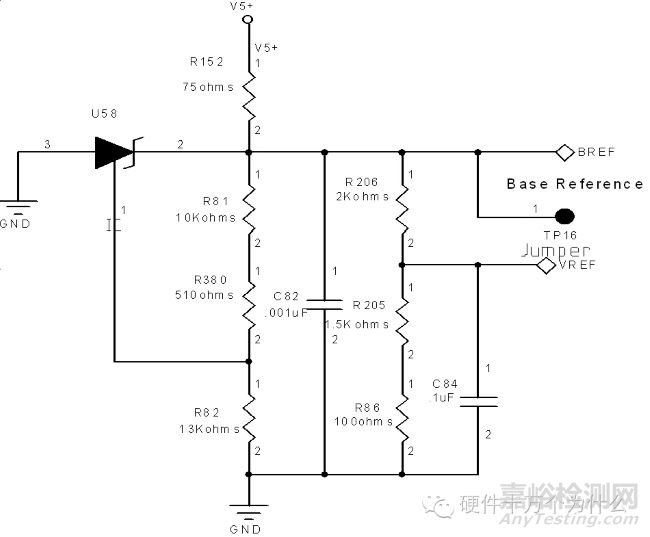

基準電源部分中輸出的電壓bref,vref和iref的紋波電壓過大,沒有滿足單板測試規范<1%的指標,其中BREF波形嚴重變形.具體波形如下：

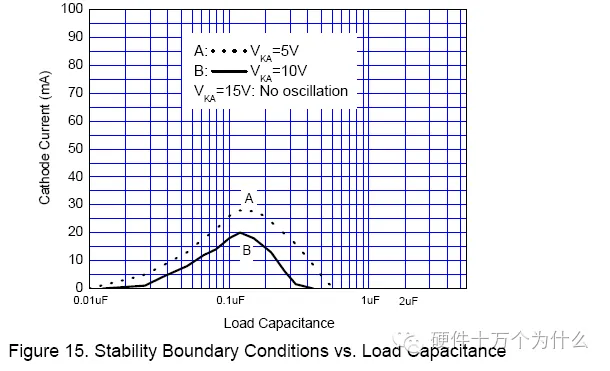

【原因分析】基準源的容性負載問題，容易引起震蕩。在器件資料中描述了帶容性負責  的穩定性邊界條件。如下所示：在A，B線以下的區域都是易震蕩的區域。

【解決措施】431基準電路的輸出端加了0.1UF的電容C239,該電容引起了基準。通過把0.1uf濾波電容去掉，降低了電容的取值，現在為0.01uf，使其遠離震蕩的邊界上。
