產品在做電磁兼容（Electro-Magnetic Compatibility簡稱EMC）測試或者認證時，靜電放電（Electro-Magnetics-Static Discharge簡稱ESD）是一項重要且必須符合各國或地區的非常重要指標，某些特定場合使用的設備在有些情況下，大到一個大城市或者國家的核心數據機房、再到密切關聯的移動互聯網服務公司的數據交換中心或者是企業學校內部的中心服務器機房，里面都是連接下游成千上萬的終端用戶，所以必須確保核心設備24小時在線不能有任何的錯誤或者中斷發生，核心端一個小小的中斷，影響的就是災難性的，尤其是現在的互聯網社會，如果核心設備發生小小的一個中斷，你會突然發現微信和支付寶等及時支付功能不能掃碼支付了、共享單車不能聯網了、打車軟件叫不到車了，一切本來習以為常的日常生活一下子就被打亂了，甚至要回到十幾年前紙幣時代，我給它定義一個新名詞叫“互聯網質量”。所以設備在維護時不能關機而且必須確保設備能夠正常工作不受任何的影響，尤其是靜電的危害，靜電是機房里面的?？?，到處是電子設備，靜電隨處可見，因此，在這種特殊要求下，設備在進行維護保養的操作過程中，一定要打開某些設備進行帶電操作，而且要確認設備不能夠受到任何干擾，所以設備制造商在技術開發階段必須要對設備進行靜電放電測試試驗，以確保設備在正常工作和維護保養兩種工作模式下都能夠經受住靜電的干擾而保證設備能夠正常運行，圖1到圖4比較直觀的理解同一臺電子通訊設備在做標準靜電測試和維護保養靜電測試二者的不同和差異。

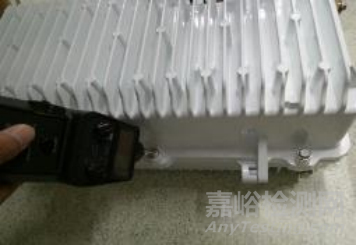

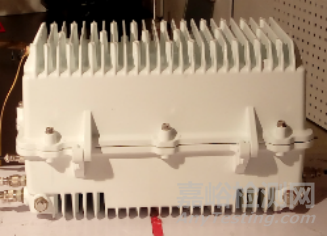

圖1-1 測試設備整體照片

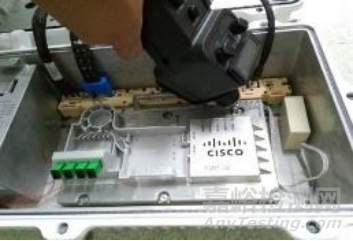

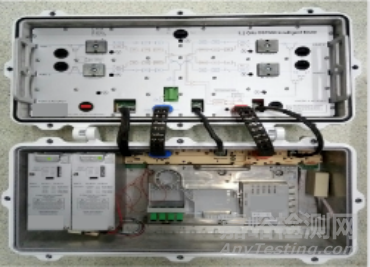

圖1-2 測試設備打開內部照片
圖1-3標準靜電測試示意圖

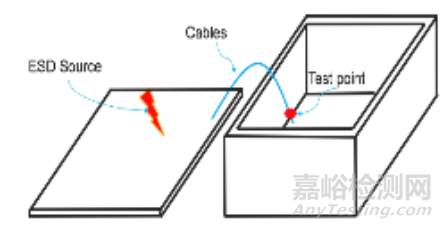

圖1-4 開蓋維護保養靜電測試示意圖
以上可以了解靜電對于設備質量提高的重要性，然而在產品實際開發設計過程中，往往會遇到一個非常棘手的問題，即對設備進行靜電抗擾度測試時，按照國際標準要求接觸放電電壓+-8kV空氣放電電壓+-15kV，設備在正常工作模式下，接觸放電和空氣放電都合格，設備能夠經受住靜電的沖擊不受干擾而且工作一切正常，但是打開殼體后在同樣的測試條件和環境下靜電測試，結果是不合格，嚴重的會導致設備死機甚至永久性損壞。
為什么同一臺設備在相同的環境和條件下測試靜電會得到截然想法的結果？怎么加大設備的抗干擾能力，提升設備的質量？要想解決這個問題，首先需要大膽假設，然后需要仔細認真的理論分析，最后用實際驗證和數據支撐的一套科學的試驗方法。
二、方法論
同一臺設備，同樣測試環境，同樣的靜電放電等級和方式，唯一不一樣的就是設備的殼體一個是封閉狀態，一個是打開狀態。這讓我想到一個日常生活中每個人都有過而且是常見的一個現象，日常我經常用手機或者一個小型便攜式音箱聽歌或者聽收音機，兩個場景：一是在外面的開闊地時候，二是走進樓道的時候，我很明顯的發現，當我從外面走進樓道的一瞬間，音箱的音量好像突然增大很多，然而我并沒有調高設備本身的音量，所以這就是樓道形成一個腔體，而聲音本身就是一個能量波，這個能量波在樓道腔體這個小范圍內部多次反射并形成共振增強了能量的效果，所以我根據音頻放大這個現象大膽假設：既然靜電是一個高頻能量，那如果給靜電一個同樣的腔體，是不是也同樣存在一樣的共振和增強呢？腔體結構殼體對靜電會不會像對聲音一樣就像一個放大器，會將靜電耦合電壓增強并疊加，導致設備測試不合格？
為了證明我的猜想即腔體結構的耦合和放大功能是存在而且正確的，必須用科學的方法來論證腔體靜電效應。我將用理論分析、數學建模、實驗室驗證、數據收集對比這一套科學的方法來指導并執行接下來的所有工作。
首先看一下共振原理基礎知識LC螺旋振蕩器原理公式。
從倫茲定律可以看出電感L和電容C是產生頻率的的重要因數，我做一個試驗，如果把電路中的L也就是電感不變，而C也就是電容值逐漸變小，我可以用示意圖來表示一下他們之間的關系：圖2-1電容為標準值，圖2-2電容值很小，圖2-3電容值沒有。

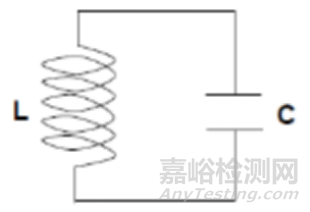

圖2-1 LC標準電路
圖2-2 LC電路電容很小
圖2-3 LC電路沒有電容
根據公式可以看出，當L不變，C趨向很小的時候，頻率就會很高，理論趨向無限大，當然現實中不可能，因為有各種衰減因子存在。那如果我把電容換成兩個更大的平行的金屬平板，會有什么樣效果產生呢？
圖2-4 LC標準電路
圖2-5 LC電路電感很小
圖2-6 LC電路電感很大
當電感很小，產生的電場很少，圖2-5中用一個磁力線來表示，當電感很大，產生的電場就會大，圖2-6中用多跟磁力線來表示。我進一步把兩個平行的平板四周加上一圈，讓它形成一個腔體，會產生什么樣的神奇效果呢？我進一步分析：

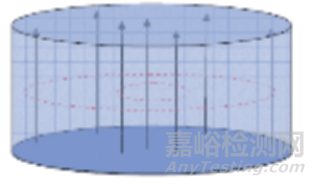

圖2-7 圓柱腔體結構

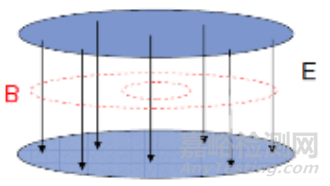

圖2-8 電場線和磁場線
圖2-9 腔體電場和磁場
當一個腔體形成后，兩種情況：直流的時候沒有磁場B，只有電場E；交流的時候磁場和電場交替存在。在四周的腔壁上沒有電場，但是在腔體內部越往中心電場強度越強。那如果有線束通過腔體會有什么影響呢？

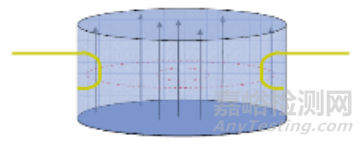

圖2-10 線束通過腔體上下蓋
圖2-11 線束通過腔體四壁
當線束通過腔體上下蓋的時候，由于腔體內部上下蓋上布滿電荷，所以線束會被耦合到電壓；另一種情況，當線束通過腔體四壁的時候，周圍都是磁力線，磁力線的變化會耦合磁場也就是電流到線束上。再來一個問題，如果圓柱體換成方形結構呢？同樣也會產生電場和磁場。

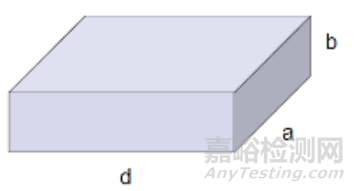

圖2-12 方形結構腔體
理論分析之后，我需要根據這一套理論設計一個測試模型進一步驗證這種腔體結構的殼體對靜電耦合和放大效應的存在，所以我設計下面兩套測試系統模型圖。
圖2-13腔體結構殼體設備模型圖
圖2-14無腔體結構殼體設備測試模型
三、試驗驗證
接下來基于實際樣品的結構我加工制作了基于測試模型的原型樣機，圖3-1. 兩套用于比對測試的實驗樣機殼體。

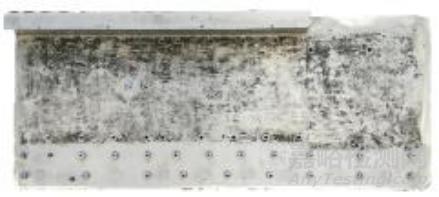

圖3-1腔體結構殼體實物圖
圖3-2無腔體結構殼體實物圖
殼體加工完成，我把同一設備線路板和模塊安裝在這兩套不同的結構殼體中得到以下兩張實物圖片。
圖3-3腔體結構設備組裝實物圖
圖3-4無腔體結構設備組裝實物圖
按照實現的安排，測試環境，測試等級，測試設備等等必須全部一致，在相同測試環境和測試方法下，對兩套實驗樣機同時施加接觸放電+8kV的電壓，然后通過示波器測量得到圖3-5和圖3-6波形和具體測量耦合電壓值得圖3-7和圖3-8。從測量波形和測量數據表對比可以看出，在相同的靜電放電條件下，有腔體結構的殼體靜電耦合測量值為峰峰值0.56V，無腔體結構的殼體靜電耦合測量值為峰峰值0.06V。

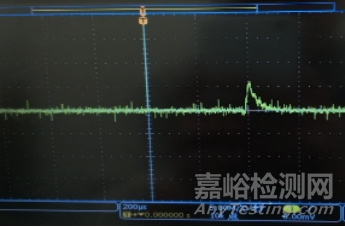

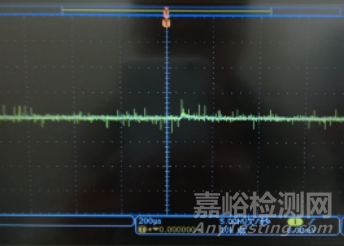

圖3-5腔體結構示波器測量耦合電壓波形
圖3-6無腔體結構示波器測量耦合電壓波形
圖3-7腔體結構示波器測量耦合電壓值
圖3-8無腔體結構示波器測量耦合電壓值
結論
本文通過一個設備在技術開發階段遇到的質量問題，由此展開本文的論題研究，用科學的論證方法，實事求是的試驗精神，從開始的發現問題，提出問題，再到后面尋找理論依據，設計測試方案，最后加工測試樣機，當一切都準備完備，只差最后一步試驗驗證，當把之這一套流程走時已經歷時兩年，功夫不負有心人，最后得到了預期的測試驗證結果，比較兩種模式：腔體結構的電壓耦合量是無腔體結構的9.34倍，由此可以得出我的結論腔體結構對靜電電荷有很大的耦合功功能和放大的結論。
