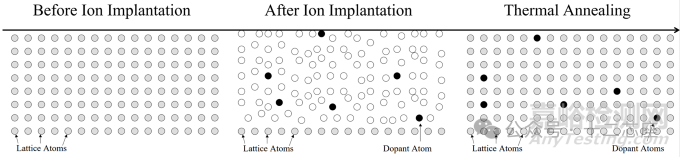

Silicon wafer 被注入高速、高能量的雜質時,硅晶體結構將會遭受破壞,形成非晶質化。非晶質化會降低電子和空穴的移動度,導致器件性能下降。此外,注入的雜質原子會跑到晶格的間隙里,無法正常發揮作用去改變硅的導電性(無法成為摻雜劑)。
為了修復這種損壞,我們可以通過加熱 wafer 來提高硅的結晶性,這個過程就叫做“熱處理(退火)工程”。特別是針對離子注入后的修復,專門有個名字叫“恢復熱處理”。

退火過程可以修復晶格缺陷、激活摻雜劑、改變薄膜特性,并形成金屬硅化物。具體來說,退火的原理包括:
晶格缺陷修復:通過加熱使原子重新排列,消除晶格中的缺陷,提高材料的結晶質量。

雜質擴散:在高溫下,摻雜劑能夠更好地?cái)U(kuò)散到半導體材料中,增強其電導性。
應力消除:退火可以消除、減小材料內部的應力,提高器件的穩定性和可靠性。
常見的退火方式包括熱退火、光退火和激光退火等。 后面有時間介紹不同退火方式的區別。
Reference:
1.Semiconductor Devices: Physics and Technology.
2.Introduction to SemiconductorManufacturing Technology.

來源:十二芯座
