UC3842是AC-DC反激式變壓器中常用的電源管理芯片，其具有較低的啟動電流（<1mA），并且可以在高達500KHz頻率下工作，在輸出端輸出可脈寬調制的PWM波來驅動NMOSFET，并且在MOS管關斷時具有較低的功耗。



一、管腳描述（以8腳封裝為例）

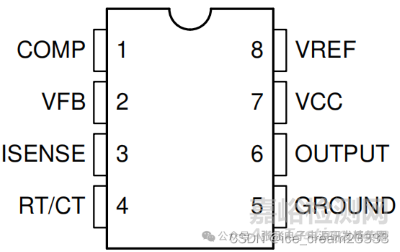

圖1. UC3842管腳分布圖



1.COMP(Compensation)：誤差放大器補償引腳。內接誤差放大器E/A的輸出端，可通過連接外部補償組件(如阻容網絡)來調整誤差放大器的輸出。誤差放大器內部限流，可以通過將COMP引腳接GND來設置零占空比。



2.VFB：電壓反饋引腳。誤差放大器的反相輸入端，通常接開關電源電路的反饋電路。



3.ISENSE：初級繞組電流感應引腳。PWM比較器的同相輸入端，與誤差放大器的輸出信號經過二極管和電阻分壓后的信號做對比，控制PWM鎖存輸出低電平使MOS管關閉。通過在此引腳串聯一個電流感應電阻到地，可以將電流轉換為電壓，使芯片工作在電壓模式控制狀態下。



4.RT/CT：振蕩器固定頻率設置引腳。從此引腳連接定時電容CCT到GND引腳，從此引腳連接定時電阻RRT到VREF引腳，設置電容CCT的充放電時間，二者決定了振蕩器產生的時鐘信號頻率。



5.GROUND/PWRGND(14腳封裝有此腳)：模擬地/電源地。



6.OUTPUT：MOSFET柵極驅動端。



7.VCC/VC(14腳封裝有此腳)：電源引腳。OUTPUT柵極驅動電路的偏置電壓輸入端，同時作為整個芯片的供電輸入端。



8.VREF：5V參考電壓引腳。VREF用于通過定時電阻RRT向振蕩器定時電容器CCT提供充電電流。



二、功能框圖及具體工作原理

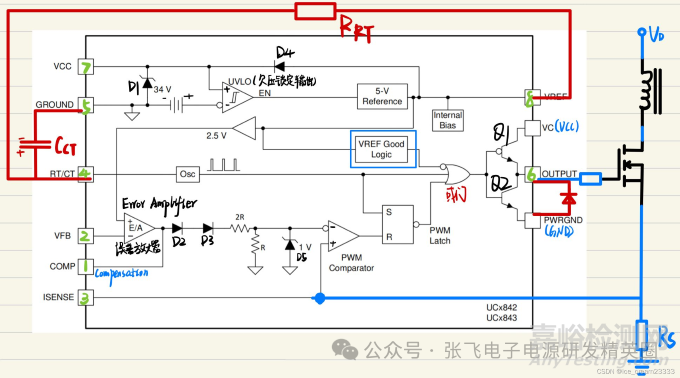

圖2.UC3842功能框圖



注：在8引腳封裝中，VCC和VC引腳接在一起引出VCC，GND和PWRGND接在一起引出GND。



1.電源部分



（1）前級保護



如圖2所示，VCC引腳串聯一個34V鉗位穩壓二極管D1接地，起到保護作用。UC3842正常工作時VCC允許最大電壓為30V，當供電電源超過34V時，D1導通，將VCC鉗位在34V（疑問：VCC允許最大電壓為30V，這里為什么不直接用30V穩壓二極管鉗位呢？）在電流比較小時，D1還可以承受，但當電流較大時，D1可能會因?yàn)殡娏鬏^大而短路導致VCC接地，因此在電路設計中必須通過一個限流電阻限制流經VCC的電流，建議設計中IVCC<25mA。



并且設計過程中IVCC和IOUTPUT要滿足以下要求：



靜態工作電流為0.5mA，總的供應電流supply current=IVCC=靜態工作電流+平均輸出電流IOUTPUT



Qg為MOS管柵電壓電荷，fsw為開關管工作頻率。即在設計過程中，啟動電流最小為0.5mA，最大為1mA，當電路達到穩定狀態后，正常工作電流平均為11mA，最大為17mA，極限值為25mA，且IOUTPUT極限值為200mA。

注：在實際中，如圖3所示，在VCC引腳接300KΩ的啟動電阻RH，最大啟動電流約為1.25mA（這里超過1mA會不會有問題？剛開始有些大，隨著VCC增大，這個電流會減?。?，同時在VCC引腳和變壓器輔助繞組之間串聯二極管DB和電阻RD進行限流分壓，防止在MOS管關斷瞬間過大的尖峰電流加在VCC引腳導致UC3842損壞。



啟動電阻RH的計算方法如下：



VIN(min)是用于供電VCC的最小電壓(圖中為85√2=120V)，VVCC(max)是最大VCC鉗位電壓34V，IVCC為不考慮柵驅動電流的IC供應電流，Qg為MOSFET柵電荷，fSW為開關頻率。

圖3.UC3842A反激式開關電源電路

（2）UVLO（欠壓鎖定輸出）



電源初始供電后，芯片在1mA以下啟動電流下工作在欠壓鎖定輸出UVLO狀態下。如圖2所示，UVLO部分比較器反相輸入端接電源（應該不是固定電壓），同相輸入端接VCC，通過比較VCC供電電壓與內部開啟/關斷電壓來控制供電電流，具體工作方式圖4。

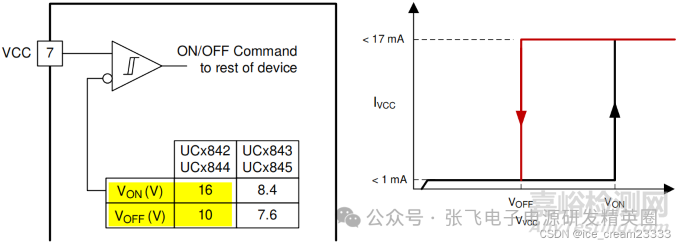

圖4.UVLO工作方式



(a).當芯片供電電流增大到使供電電壓VCC高于芯片開啟電壓VON(=16V)時，供電電流增大到17mA（最大值），典型值為11mA，此時芯片達到正常工作電流，UVLO運算器輸出為高，產生5V參考信號，引出VREF引腳；



(b).當芯片供電電流減小到使芯片供電電壓VCC低于關斷電壓VOFF(=10V)時，芯片總供電電流減小到1mA(<1mA)，此時芯片工作在欠壓鎖定輸出狀態下（同樣，在開啟過程中，若供電電壓VCC<VON，則芯片也工作在欠壓鎖定輸出狀態下），UVLO運算器輸出為低，芯片不能正常輸出參考電壓。UVLO期間，輸出柵驅動器工作在高阻狀態相當于引腳懸空，則需要在MOS管柵和地之間串聯一個電阻，防止漏電流等干擾信號導致MOS管誤開啟（這里串一個電阻在有漏電流的情況下不是會拉高M(jìn)OS管柵極電壓，更能導致MOS管誤開啟嗎？）。



注：在如圖3所示的AC-DC反激式開關電源電路中，整流濾波后的直流電壓經過300KΩ啟動電阻后達到UC3842啟動電流給VCC引腳旁路電容CVCC1充電，當充電電壓達到芯片開啟電壓VON時，芯片供電電流增大到17mA，芯片開始正常工作，OUTPUT腳輸出PWM波控制MOS管導通與關斷。MOS管導通期間，由充電電容CVCC1為芯片供電，電容CVCC1處于放電狀態；MOS管關斷期間，由變壓器輔助繞組為芯片供電，CVCC1處于充電狀態。在工作過程中，如啟動電流不足或電壓無法達到VON，則芯片無法正常工作。



疑問1：?jiǎn)?dòng)電流會隨著VCC電壓的增大/減小而發生變化，但整個電路工作過程，啟動電流是一直保持達到要求啟動電流值，這樣才能保證芯片可以在電壓VCC達到開啟閾值VCC時啟動，是這樣嗎？



疑問2：當MOS管關斷時，變壓器初級繞組上產生反向感應電動勢，輔助繞組上電壓為上負下正，二極管導通，給VCC供電，有沒有可能在還沒來得及產生反向感應電動勢的時候，芯片供電電壓VCC降到了VOFF10V以下，則芯片停止工作，等輔助繞組上電壓逐漸升高到VON后芯片重新開始工作，如此往復，芯片就出現了“打嗝”現象，會這樣嗎？



2.參考電壓部分



當芯片工作電壓達到開啟電壓后，VCC UVLO輸出一個精度較高、較穩定的5V參考電壓。



（1）作為高速開關邏輯的邏輯電源VREF Good Logic，此處其實也是一個和VCC UVLO類似的遲滯電路VREF UVLO，反相端接3.6V電壓源，同相端接5V參考電壓，當參考電壓低于3.6V時，VREF UVLO輸出低，圖2中的或門輸出高，UC3842 OUTPUT引腳輸出低，MOS管關斷。當參考電壓達到5V左右，VREF UVLO輸出高，說明芯片處于正常工作狀態，或門輸出狀態由振蕩器和PWM Latch決定。



注：參考電壓端什么時候會被拉低呢？在圖3所示電路中若充電電容CT短路接地，則VREF會被拉低，當可能拉低到<3.6V時，VREF UVLO輸出低，圖2中的或門輸出高，UC3842 OUTPUT引腳輸出低，MOS管關斷，就起到了一定的保護作用。



（2）VREF分壓后輸出穩定的2.5V參考電壓作為誤差放大器E/A的同相輸入端，VFB作為誤差放大器的反向輸入端，同時補償引腳COMP接在誤差放大器的輸出端，可以通過設置一定的RC網絡來進行輸出電壓的反饋監測，從而調整PWM波的占空比。



（3）為內部其他電路偏置提供參考。



（4）對VREF和RT/CT之間的充電電阻和充電電容提供充電電流。



3.誤差放大器

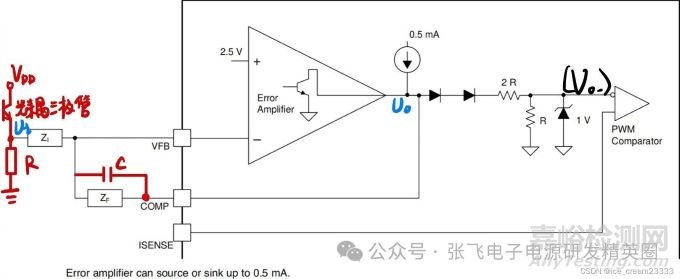

圖5.誤差放大器（圖中紅色部分為第二種反饋方式，也是圖3電路中的反饋方式）



如圖5所示，誤差放大器的輸出端是一個與0.5mA電流源并聯的開集三極管（即集電極開路輸出，但此圖中不確定開集三極管前面電路是什么，只能從輸出分析原理）。若不接電流源，當三極管輸入為高，三極管導通，輸出端集電極接地；當三極管輸入為低，三極管截止，輸出端相當于懸空，為高阻態。而接入電流源可以讓三極管集電極可以輸出一個高電平（而不是高阻態）。



誤差放大器的工作方式如下：當VFB電壓大于2.5V，三極管基極輸入為高，集電極輸出為低，此時COMP端與誤差放大器輸出疊加向后級傳輸，但產生的效果應該是讓占空比減?。ㄌ崆瓣P(guān)斷MOS管），因此COMP端的輸入應該設計適配的阻抗網絡讓二者達到此結果；同樣當VFB電壓小于2.5V，三極管基極輸入為低，集電極輸出為高，COMP端輸入與誤差放大器輸出疊加向后級傳輸，但產生的效果應該是讓占空比增大（延遲關斷MOS管）。



根據VFB和COMP兩引腳，電壓反饋方式有兩種：



（1）如圖6所示為第一種反饋方式，VFB直接接地，則誤差放大器輸出為高，COMP接光耦三極管集電極，發射極接地。當輸出電壓增大，則TL431和光耦構成的反饋電路中光耦一次側二極管上電流增大，二次側三極管集電極電流IC增大，則電阻R上分壓增大（VD=VR+Vcomp），COMP被拉低；反之當輸出電壓減小，則TL431和光耦構成的反饋電路中光耦一次側二極管上電流減小，二次側三極管集電極電流IC減小，則電阻R上分壓減小，COMP被拉高，COMP的狀態影響PWM信號的占空比，以此來調控開關管的開關時間。

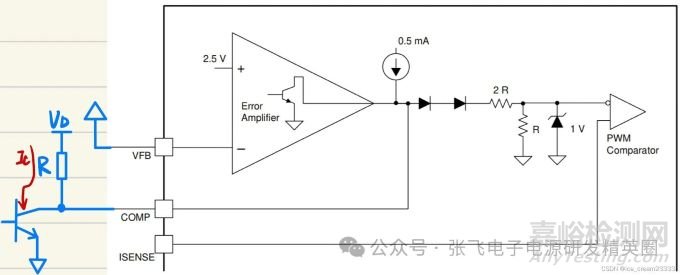

圖6.第一種反饋方式



（2）如圖5及圖3中藍色部分均為第二種反饋方式。假設誤差放大器為普通放大器，那么根據“虛短”、“虛斷”有如下：



(a)虛短：VFB=VREF=2.5V；



(b)虛斷：I(+)=I(-)=0，即







則

其中Ui由光耦三極管電流及電阻R決定，因此可以通過配置阻抗網絡、設置光耦工作電流區域來設置COMP端電壓，從而調控PWM波占空比（具體COMP端需要怎么設置呢？）、



4.電流感應部分



誤差放大器輸出端接兩個二極管降壓之后分壓并通過穩壓二極管鉗位在1V，接在PWM比較器的反相輸入端，PWM比較器的同相輸入端接電流感應引腳ISENSE的同相輸入端，當電流感應引腳ISENSE電壓>1V時，PWM比較器輸出為高，反之，輸出為低。



如圖2所示，通常在電流感應引腳INSENSE串聯一個電阻RS到地，電阻另一端接MOS管源極。當MOS管關斷時，INSENSE引腳無電流，為高阻態，則PWM比較器輸出為低，PWM波占空比由振蕩器決定，當MOS管導通時，INSENSE引腳電流逐漸增大，通過RS電阻INSENSE引腳電壓逐漸拉高，當Vsense>1V時，PWM比較器輸出為高，則RS觸發器Reset引腳觸發復位，RS觸發器輸出為高，則或門輸出為高，UC3842輸出端OUTPUT為低，MOS管關斷，RS上電阻電流瞬間減小，INSENSE電壓也快速地減小（<1V），PWM比較器輸出為低，PWM波占空比由振蕩器決定，如此往復。



電阻RS的大小由MOS管導通電流決定，RS=1/IDS。



5.振蕩器部分



如圖2所示，振蕩器接引腳RT/CT，定時電阻串聯在VREF和RT/CT之間，定時電容通過RT/CT接地。定時電阻RRT、定時電容CCT提供具有一定放電時間和充電時間的鋸齒波，通過RRT和CCT可以設置振蕩器產生固定頻率的時鐘信號，計算公式如下：

（1）振蕩器可以工作在高達500KHz頻率下，其波形峰值為1.7V。要求芯片UC3842死區時間不超過振蕩器時鐘周期的15%，而死區時間由電容CCT的放電電流決定（詳見datasheet），并且死區時間與CCT容值成正比，因此要選擇具有較小容值的電容。



在死區時間/放電時間內，輸出端OUTPUT一直為低電平，MOS管為關斷狀態。最大占空比由下式限制：

可理解為在死區時間內開關管是關斷的，其他時間內開關管是導通的，振蕩頻率足夠大，死區時間可以忽略不計，則時鐘信號最大占空比可以達到100%。



（2）開關管關斷時，會產生噪聲尖峰信號耦合到振蕩器RT/CT端。在較大占空比下，足夠大的尖峰信號會影響振蕩器的正常工作，則需選擇具有較大容值的CCT，建議不小于1000pF。需綜合考慮。CCT和RRT的大小對振蕩器的波形影響如圖7：

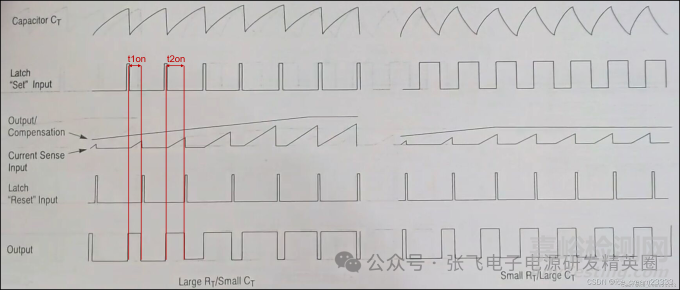

圖7.RT/CT選型波形圖



左圖為大電阻小電容，充電慢放電快，則PWM Latch "Set"端占空比小，芯片OUTPUT輸出PWM波占空比可調范圍大，右圖為小電阻大電容，充電快放電慢，則PWM Latch "Set"端占空比大，芯片OUTPUT輸出PWM波占空比可調范圍小。



6.輸出端OUTPUT信號



輸出端通過兩個三極管連接進行推挽輸出設置，當Q為“1”時，上方三極管基極電壓為低，下方三極管基極電壓為高，則上方三極管截止，下方三極管導通，OUTPUT接地，輸出低，MOS管關斷；當Q為“0”時，上方三極管基極電壓為高，下方三極管基極電壓為低，則上方三極管導通，下方三極管截止，OUTPUT接VCC，輸出高，MOS管導通。

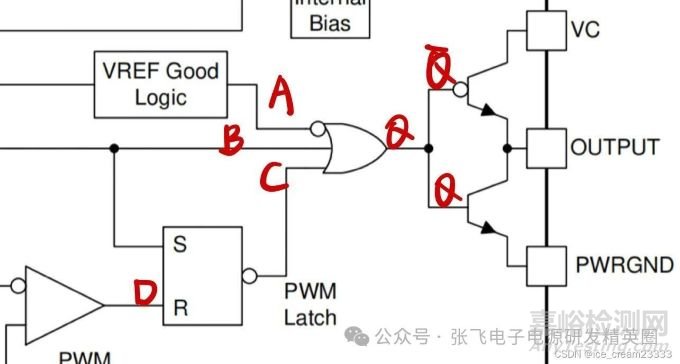

根據RS觸發器，VREF Good Logic、或門各信號來分析OUTPUT輸出，如圖所示：

說明：當INSENSE引腳>PWM波比較器反相端電壓時（最大為1V），PWM比較器輸出信號D為“1”，反之為“0”；



振蕩器輸出信號B為固定頻率的時鐘信號，占空比由CCT、RCT大小決定；



信號C為RS觸發器輸出信號；



信號A為參考電壓邏輯輸出信號，當參考電壓正常輸出為5V時，A為“1”，低于3.6V時A為“0”。



結合圖7 RT/CT選型波形圖，真值表如下圖所示：

因此在一個時鐘周期內，只有從Set信號下降沿變?yōu)榈碗娖介_始，到Reset信號上升沿剛開始變?yōu)楦唠娖浇Y(jié)束，即圖7中的t1on/t2on階段。

整體解釋OUTPUT引腳輸出：電容放電時間決定了振蕩器的頻率，即Latch的"Set"引腳的信號狀態。初始上電時，啟動電阻給電容CT充電，達到芯片閾值電壓16V時，電容放電，芯片開始穩定工作。剛開始的一段時間，MOS管關斷，UC3842 Sense引腳上電流感應電壓為0，低于PWM比較器反相輸入端的電壓，則PWM Latch的"Reset"引腳為低電平，當電容CT放電結束瞬間，PWM Latch "Set"引腳下降沿變?yōu)榈碗娖?，則MOS管導通，在此期間，Sense引腳上電流感應電阻感應電壓逐漸上升，上升到等于PWM比較器反相輸入端電壓時，PWM比較器輸出為高電平，即PWM Latch的"Reset"引腳為高電平，則MOS管突然關斷，Sense引腳上電流感應電阻感應電壓瞬間降低為0，小于PWM比較器反相輸入端的電壓，PWM比較器輸出為低電平，則"Reset"引腳立馬變?yōu)榈碗娖?。此階段"Set"引腳和"Reset"引腳均為低電平，保持上一階段的輸出，則MOS管一直處于關斷狀態，直到下一次電容CT放電結束，"Set"引腳下降沿出現MOS管再次開啟，如此循環往復，控制MOS管開啟、關斷時間。



從上述過程中可知，可以通過控制輸出補償端的電壓大小來調整MOS管占空比大小。拉高COMP引腳電壓，占空比增大；拉低COMP引腳電壓，占空比減小。COMP引腳電壓不得超過6V （Datasheet上有個高水平輸出，有個低水平輸出，不太理解什么意思）。



思考：在RS觸發器這里，B、D可以同時為“0”或同時為“1”嗎？



總結



從各個引腳以及芯片結構框圖并結合實際原理圖詳細解釋了UC3842各個引腳的功能及內部工作原理，從而對UC3842有了更深刻的理解，便于設計開關電源電路。
