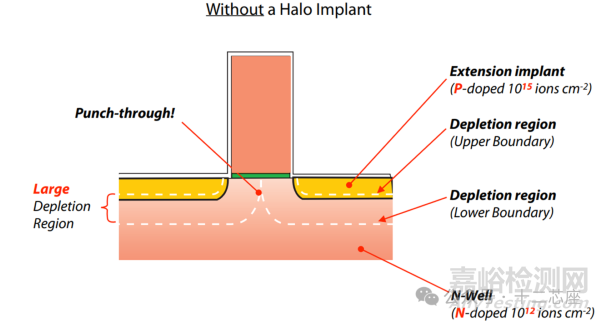

Without a Halo Implant

在任何 PN 結中，總會存在一個“耗盡區(depletion region)”，這是一個沒有帶電載流子的區域。PN 結一側的所有正電荷必須與另一側的所有負電荷數量相等，這樣才能保持電荷的平衡。

當 PN 結由重?fù)诫s Extension implant (LDD or S/D)（eg. P-doped 1015 ions cm-2）和輕摻雜（eg. N-doped 1012 ions cm-2）的 N-WELL 組成時，耗盡區將深入到輕摻雜的  N-WELL 中，從而使得 N-WELL 中足夠的電荷能夠被捕獲，以中和擴展區(耗盡區)中所有相反極性的電荷。

當柵極 Length 極短時，晶體管源極和漏極耗盡區的下邊界會發生接觸，從而導致一種被稱為“Punch-through”的擊穿狀況。當這種情況發生時，晶體管本應處于 OFF 狀態，但是卻會處于 ON 狀態。

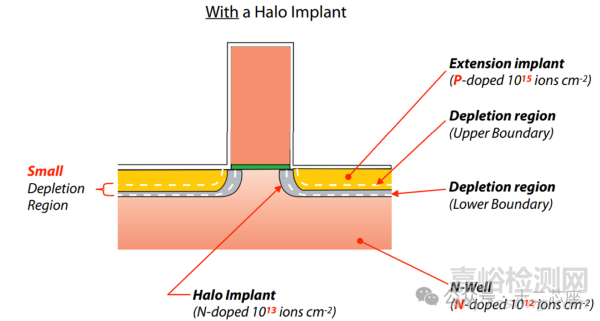

With a Halo Implant

通過植入比 N-WELL 高劑量的 N 型 Halo 植入物（eg. N-doped 1013 ions cm-2），在 PN 結的阱側提供了更多的電荷，以平衡PN結延伸側的相反電荷。

這意味著耗盡區的下邊界不會延伸到 N-WELL深處，從而避免了 Punch-through。Halo 植入物僅略微延伸到柵極邊緣下方，且不在柵電極下方的大部分 channel 區域中，因此它不會降低 carrier mobility.

Halo Implant 的作用有：

①抑制漏致勢壘降低（DIBL），②調節閾值電壓（Vth），③改善亞閾值特性（SS），④抑制穿通效應（Punch-Through）

Reference:

1.Figure from Threshold Systems.
