隨著汽車電氣化與智能化的發展，高壓線束的可靠性成為車輛安全的核心要素。USCAR21-2020作為全球汽車行業廣泛認可的端子壓接性能規范，為壓接工藝的驗證提供了系統性技術框架。本文將從標準背景、核心要求、測試方法及行業應用四個維度進行全面解析，并探討其技術難點與未來趨勢。



一、標準背景與適用范圍

USCAR21由美國汽車工程師協會（SAE）與美國汽車研究委員會（USCAR）聯合制定，其2020年第四版（Rev.4）是目前最新版本，適用于0-48V直流低壓系統的汽車線束端子壓接驗證。該標準旨在模擬車輛生命周期（15年或15萬英里）內的工況，確保壓接連接的機械強度與電性能穩定性。



1. 適用對象

材料范圍：主要針對絞合銅導線，鋁、鍍層或鋼芯等特殊材料需特別標注適用性；



端子類型：適用于插針、插簧等通用端子，不涵蓋同軸電纜等特殊線型。



2. 責任劃分

端子供應商：負責壓接工具選型、參數設計及技術驗證；



線束供應商：需確保生產壓接符合標準，并對偏差測試負責。





二、核心技術要求與壓接參數

（一）性能驗證維度

機械性能

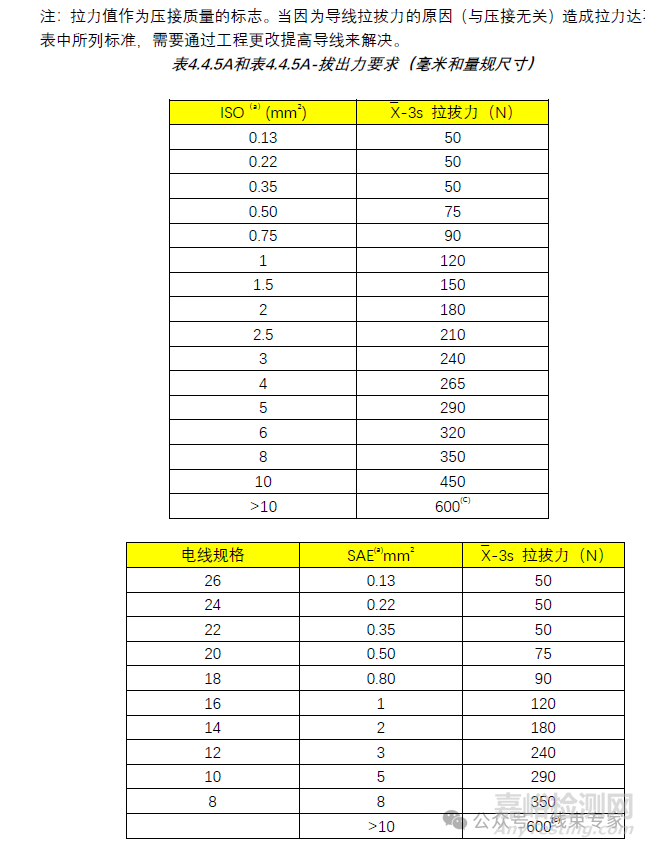

拉脫力：不同線徑對應拉力要求參考標準如下：

抗振動：隨機振動測試中瞬斷時間≤1μs，電阻變化≤7Ω。



電性能



接觸電阻：壓接后端子-導線電阻增量≤5%初始值；

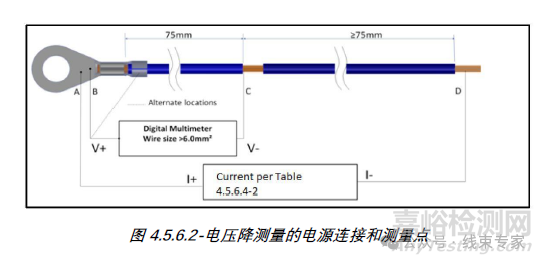

電壓降測試：采用電壓降法（替代傳統干電路電阻法）提升大截面線纜（＞6mm²）的測量精度。





環境適應性



熱沖擊：-40℃至125℃快速切換（5分鐘內完成），驗證材料熱膨脹系數匹配性；



鹽霧試驗：96小時測試后外觀無銹蝕，電性能達標。

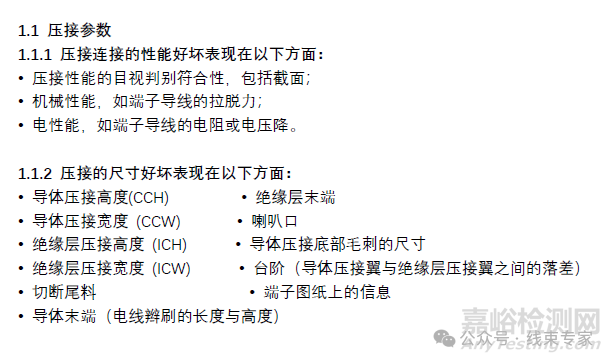

（二）壓接尺寸要求

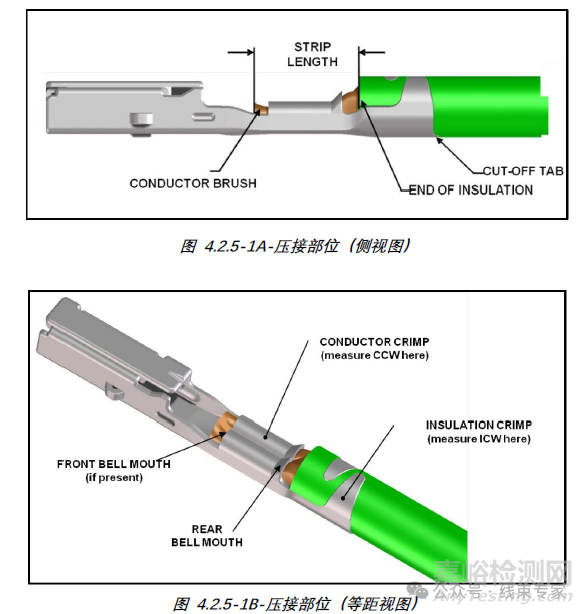

幾何參數



導體壓接高度（CCH）：公差±0.02mm，需通過金相切片分析；

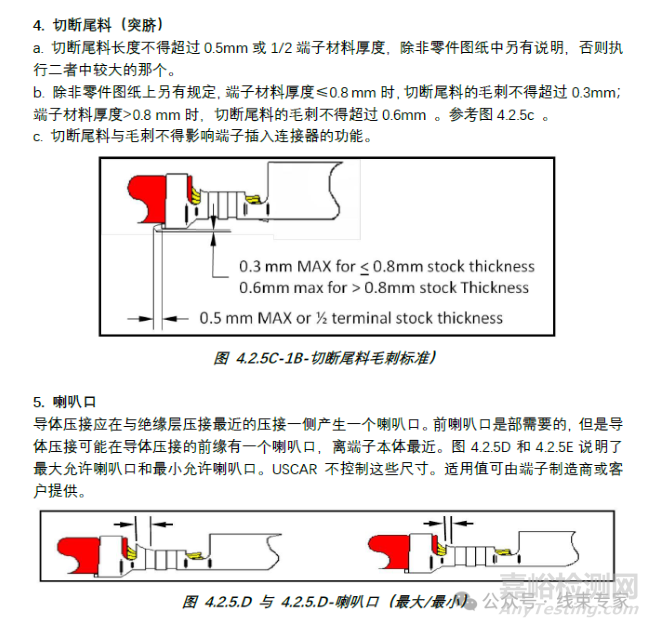

喇叭口：前端0-0.2mm，后端0.2-0.4mm，避免線芯損傷。



工藝缺陷檢測

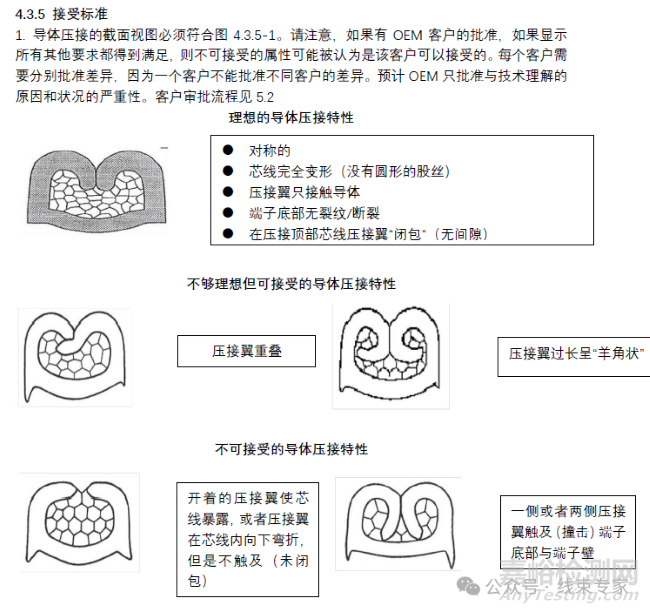

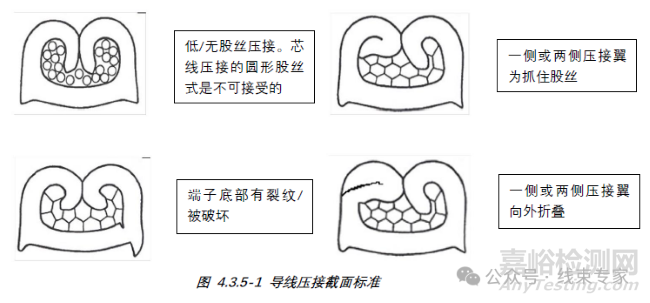

芯線分布：橫截面分析需確保絞合線分布均勻，無斷裂或松散；

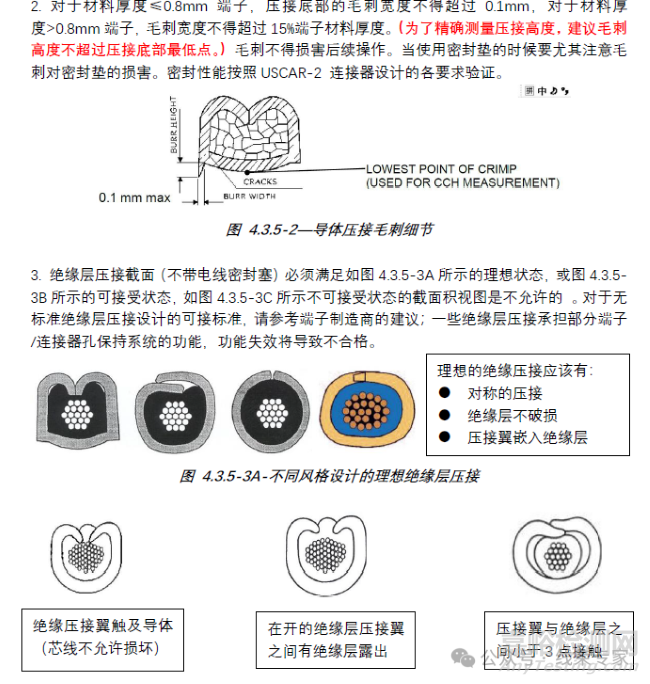

毛刺控制：壓接底部毛刺高度≤0.1mm，防止裝配劃傷。









三、測試方法與設備要求

（一）關鍵測試項目

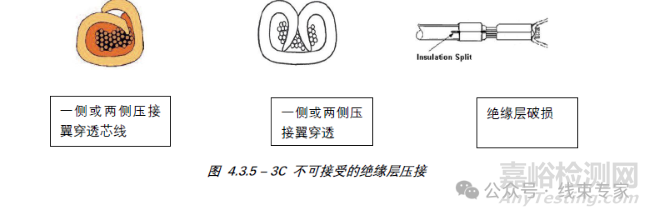

目視檢查與橫截面分析



設備：高倍顯微鏡（≥50倍）配合圖像分析軟件；



標準：壓接翼對稱度偏差≤10%，絕緣層末端縮進量0.3±0.1mm。



推拉力測試



設備：精度±1%的電子拉力機，加載速度50mm/min；



驗收標準：斷裂位置需在導線而非壓接區，否則判定為工藝缺陷。

電性能驗證



微歐姆表：分辨率0.01mΩ，測試電流≤100mA以避免溫升干擾；



溫升測試：環境溫度125℃下連續加載額定電流2小時，溫升ΔT≤55K。



（二）設備校準與管理

校準周期：拉力機、高低溫箱等關鍵設備需每年計量校準；



數據記錄：測試報告需包含設備型號、校準日期及操作人員簽名。



四、質量控制與生產實踐

1. 過程控制要點

樣本數量：每個測試項目至少3組連續壓接高度（標稱值、+公差、-公差）樣本；



公差管理：默認測試公差為±5%（力、電阻）或±3℃（溫度），特殊要求需單獨標注。



2. 失效模式分析

常見缺陷：壓接高度偏差（占比45%）、鍍層脫落（30%）、芯線斷裂（15%）；



改進措施：采用伺服壓接機（精度±0.01mm）替代氣動設備，優化模具開口設計。



五、行業應用挑戰與趨勢

1. 高壓化帶來的技術升級

耐壓需求：800V平臺要求壓接系統耐壓等級提升至1000V，需開發新型絕緣材料（如改性PTFE）；



EMC優化：雙層屏蔽（鋁箔+編織銅網）覆蓋率需從85%提升至95%。



2. 材料輕量化趨勢

鋁導線替代：雖可減重45%，但需增加截面積30%，并配套抗氧化鍍層工藝；



環保要求：護套材料需滿足UL94 V-0阻燃標準，可回收比例≥70%。



3. 智能化檢測技術

機器視覺：AI算法實現壓接缺陷自動識別（檢出率≥99.8%）；



數字化追溯：MES系統集成壓接參數，實現全生命周期數據管理。



結語

USCAR21-2020通過嚴苛的測試體系，為汽車線束壓接質量樹立了行業標桿。隨著新能源汽車與智能駕駛技術的發展，未來標準或?qū)U(kuò)展至更高電壓（＞48V）與更復雜環境（如液冷線束）的驗證場景。企業需持續關注標準動態，結合智能化與綠色制造技術，方能在新一輪產業升級中占據先機。

（注：本文數據及技術參數參考自USCAR21-2020標準文件及行業實踐，具體應用需以官方發布文件為準。）
