電子設備中高速時鐘信號產生了絕大部分EMI能量，時鐘展頻技術就是將高速時鐘主頻在一定范圍內抖動，使時鐘的頻譜得到擴展，這樣能量將均勻的分布在被擴寬的頻譜上，從而使單一頻譜上的能量降低。

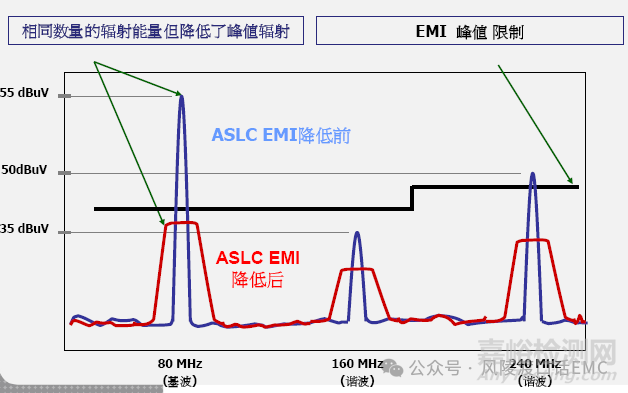

國際機構測試EMI都是對單一的頻譜輻射能量進行測量，所以擴頻的方法，是解決EMI非常有效的方法。簡單說：用一個正弦信號（三角波或其他方式）對時鐘信號進行調制，把能量集中的頻譜變成分散在以時鐘頻率為中心的較寬的頻帶上，輻射出去的總能量不變，但頻譜幅度降低了，從而減少時鐘信號產生的電磁干擾。

展頻參數說明

調制波形：調制波形有三角波與方波兩種，LVDS時鐘信號通常采用三角波為調制波形。

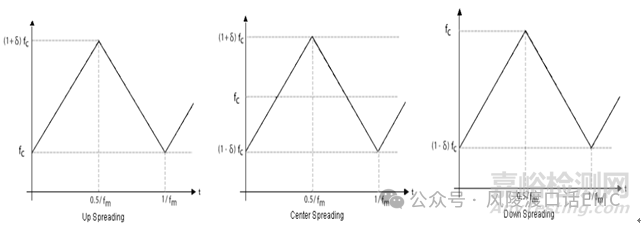

展頻的背離方向：向上擴頻、中間擴頻、向下擴頻。

調變幅度（〥）：

是頻率抖動范圍（Δƒ）與原時鐘頻率（ƒC）之間的比值。例如：時鐘頻率為80M，頻率抖動范圍為±2MHz，調變幅度為±2.5%。

調制率（ƒm）：

用于確認時鐘頻率擴展周期率，在該周期內時鐘頻率變化（Δƒ）并返回初始頻率，

調制率與輻射無關。

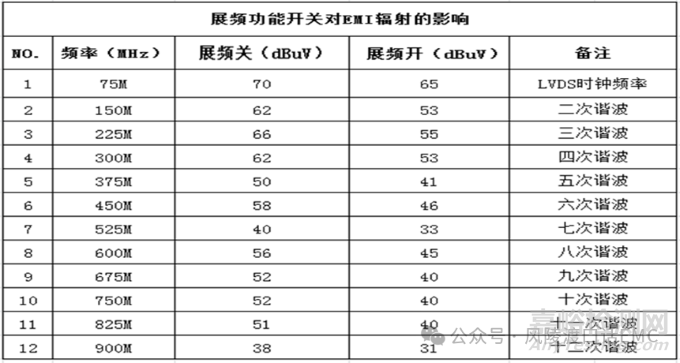

展頻對時鐘信號的影響

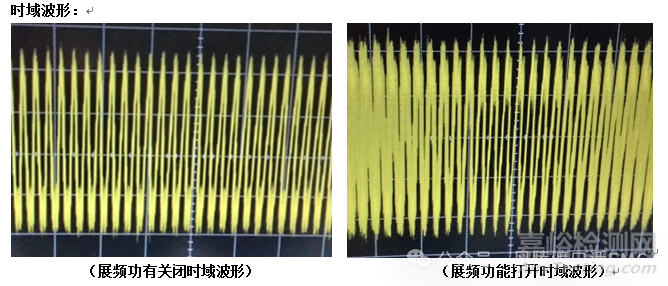

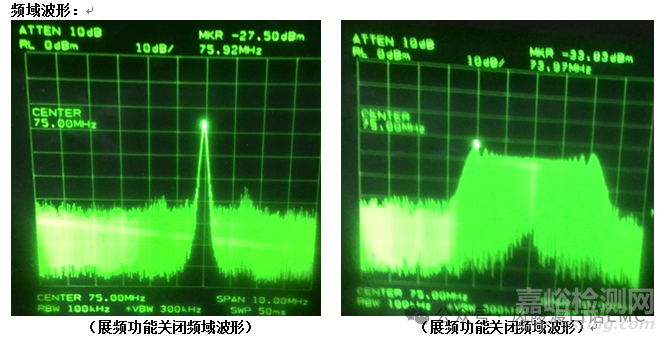

展頻開關時鐘信號頻域頻譜與時域波形對比
