中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一.測(cè)試背景



客戶外包生產(chǎn)的后蓋組裝后出現(xiàn)開裂情況，開裂原因?yàn)樗苣z外殼局部位置存在變形導(dǎo)致?？蛻籼峁┱Ｆ?樣品①)和異常品(樣品②)委托實(shí)驗(yàn)室進(jìn)行比對(duì)分析，追溯異常翹曲的原因。

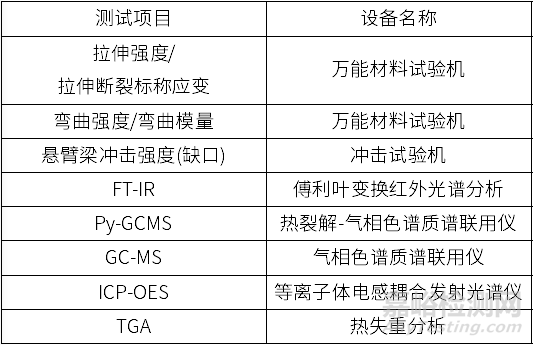

二.測(cè)試方案





三.測(cè)試結(jié)果

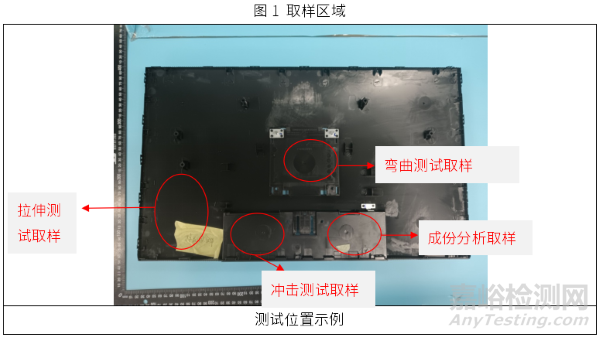

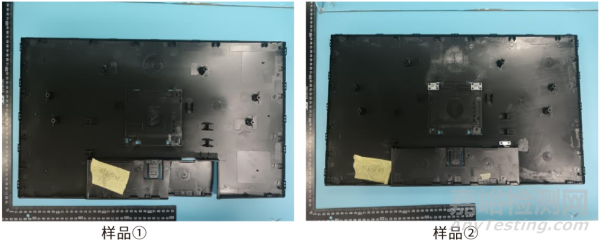

測(cè)試位置示例圖：





3.1 物理機(jī)械性能測(cè)試：

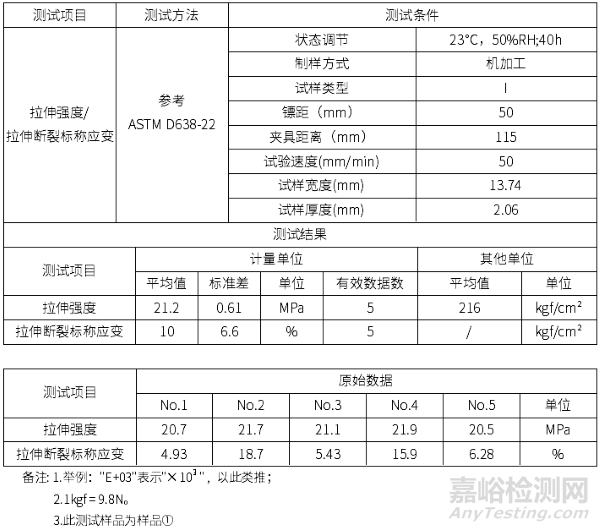

3.1.1拉伸強(qiáng)度/拉伸斷裂標(biāo)稱應(yīng)變

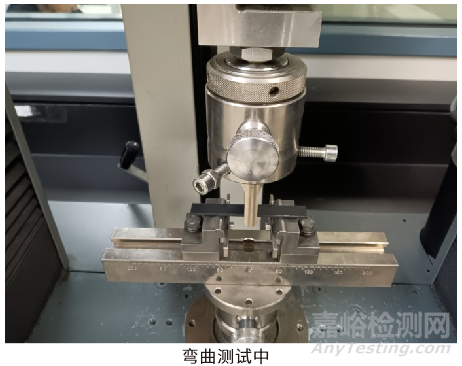

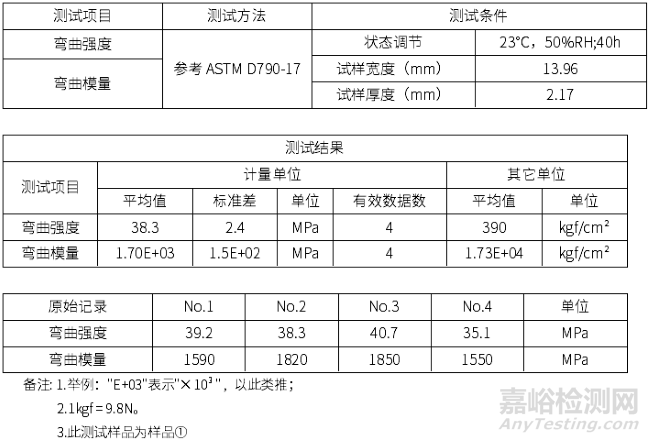

3.1.2彎曲強(qiáng)度/完全模量：

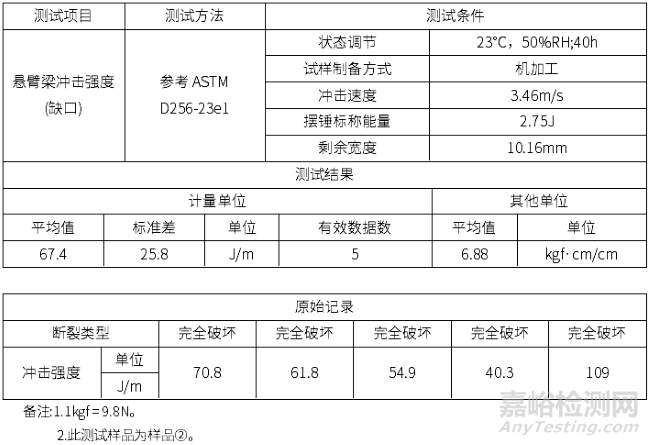

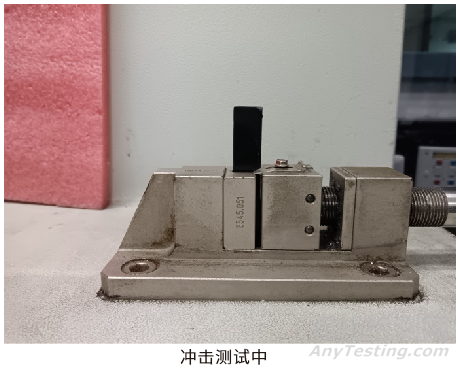

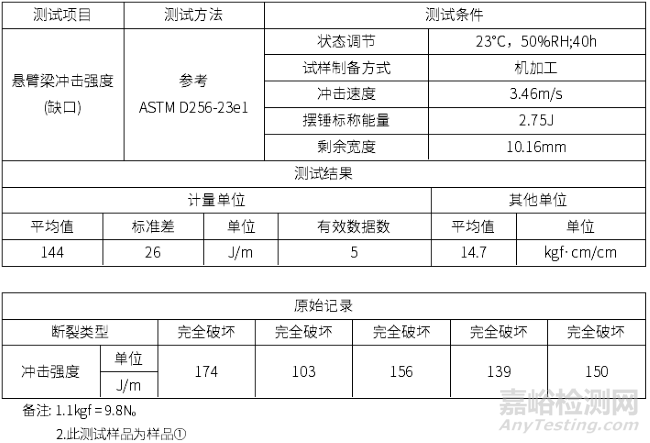

3.1.3 懸臂梁沖擊強(qiáng)度(缺口)：

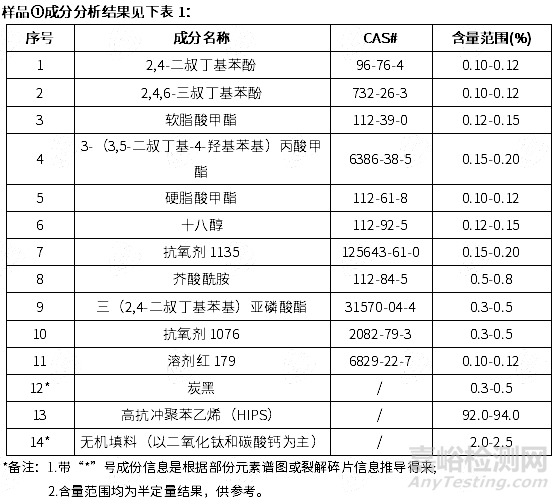

3.2成份分析：

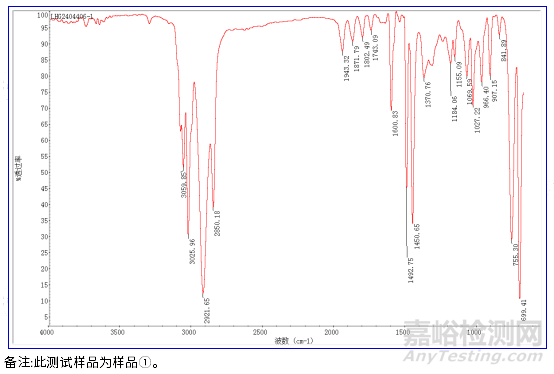

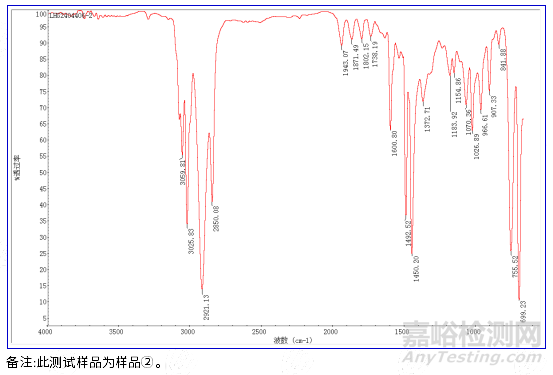

3.2.1FTIR(紅外光譜)分析

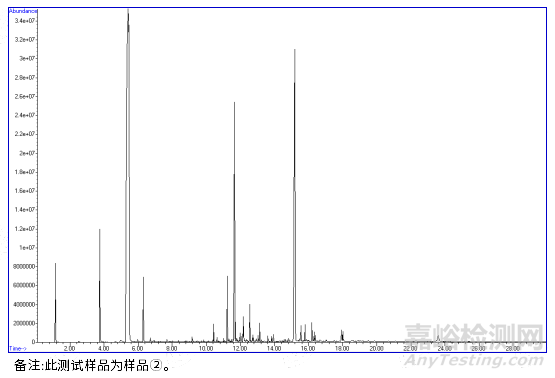

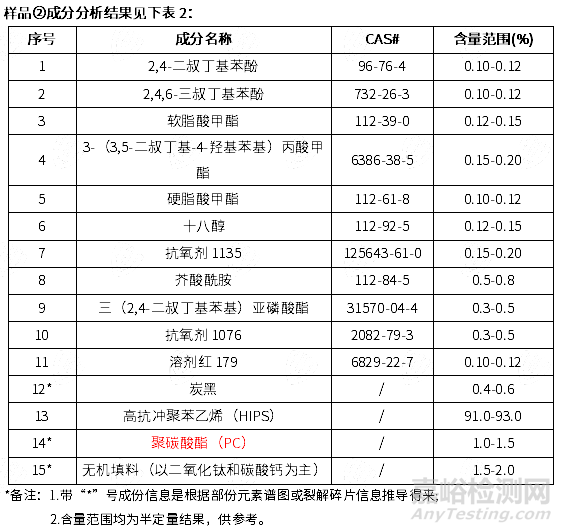

3.2.2溶劑萃取液氣相色譜-質(zhì)譜聯(lián)用儀(GC-MS)分析：

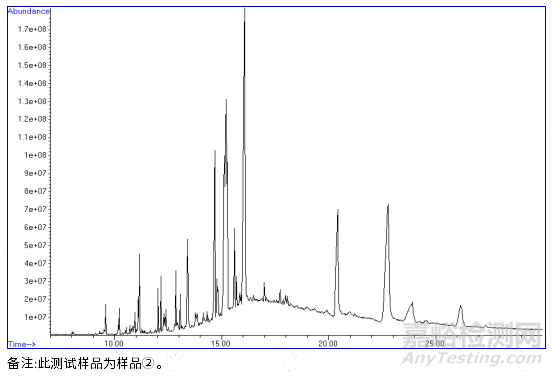

3.2.3熱裂解-氣相色譜質(zhì)譜聯(lián)用(Py-GCMS)分析：

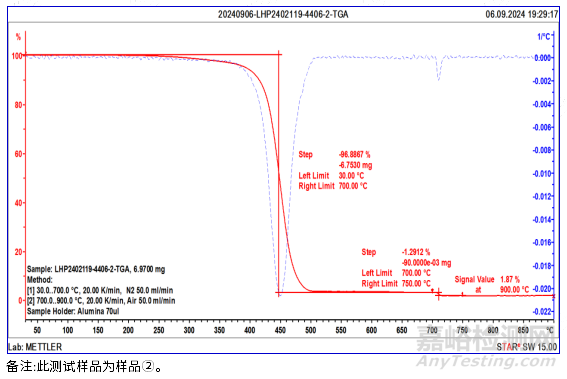

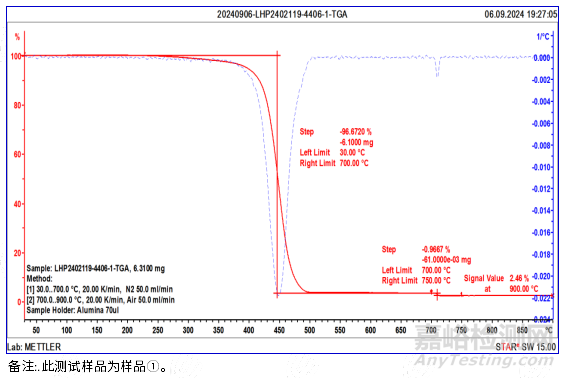

3.2.4熱失重(TGA)分析：





四.分析討論



物理機(jī)械性能測(cè)試結(jié)論：



1.因標(biāo)準(zhǔn)的測(cè)試樣條厚度與產(chǎn)品厚度差異過(guò)大，故無(wú)法同原料數(shù)據(jù)進(jìn)行定性對(duì)比。兩種產(chǎn)品厚度較為接近，可以橫向?qū)Ρ葍烧叩南嚓P(guān)物性數(shù)據(jù)；

2.兩產(chǎn)品的物理機(jī)械性能較為接近，但其中的沖擊強(qiáng)度存在一定差異，正常品比異常品明顯偏大，異常品比正常品厚度普遍偏小，這可能影響沖擊力在樣品斷面上的傳遞從而導(dǎo)致數(shù)據(jù)差異。



成份分析結(jié)論：



1.結(jié)果表明異常品存在一定含量的聚碳酸酯(PC)成份，正常品并未檢查這一成份，表明異常品存在一定的混料現(xiàn)象；

2.混料的引入可能會(huì)造成物料混合不均勻，成型保壓后的冷卻過(guò)程中因不同材料膨脹比例不一，會(huì)導(dǎo)致局部出現(xiàn)較大內(nèi)應(yīng)力。



五.結(jié)論



綜上，造成外殼件異常翹曲的原因推測(cè)為，聚碳酸酯(PC)的混入導(dǎo)致成型后塑件內(nèi)應(yīng)力偏大，加之外殼厚度偏薄也為內(nèi)應(yīng)力釋放提供了客觀條件。



六.改善建議



1.當(dāng)進(jìn)行切換料或洗機(jī)時(shí)務(wù)必將舊料或洗機(jī)料清洗干凈，并舍棄前幾批試機(jī)樣；

2.嚴(yán)格管控制品品質(zhì)，制定相應(yīng)的規(guī)格要求加以管控。
