1.現象描述:電動機的“電磁煙花秀”

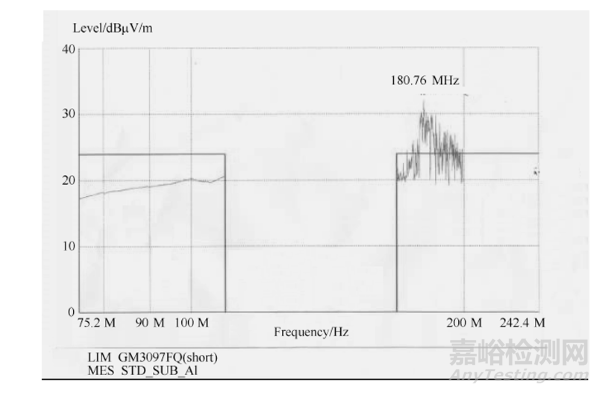

某車載直流電機在輻射測試中上演驚魂時刻——180MHz頻段左右炸出超標尖峰，如下圖所示：

頻譜圖像被點燃了的煙花，工程師調參到手軟，超標點卻穩如泰山！



詭異現象：



電刷切換瞬間頻譜劇烈抖動，像心電圖室顫



4μH電感+0.1μF電容組合形同虛設



濾波電路竟安裝在電刷隔壁，堪稱“噪聲VIP觀景位”



2.原因分析：電刷的“火花狂歡”



第一幕：電刷的電磁暴走



解剖電機發現致命設計：



[噪聲生成流水線]



電刷斷開 → 線圈反電動勢 → 空氣放電 → 高頻噪聲 → 耦合到電源線



關鍵證據：



電刷切換產生放電現象，放電會產生高頻噪聲



濾波電路環路包圍電刷，完美接收電磁轟炸

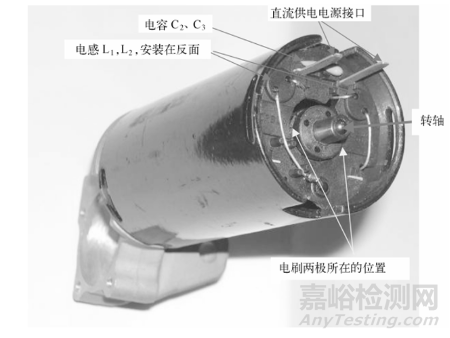

如下圖所示為電機的實物圖：



帶電刷的電動機, 由于在電刷切換時, 電動機線圈中的電流不能突變, 當一路線圈通電斷開時, 會在該線圈的兩端產生較高的反向電動勢。



這個電動勢會在附近的回路中產生放電現象, 放電產生的瞬態電流具有較陡的上升沿, 伴隨著高頻噪聲, 并且這種噪聲在幅度和頻率上有很大的隨機性?



當這些高頻噪聲耦合到電源線或其他較長的未接地導體時, 就會產生輻射。



這就是本次輻射的原因所在。

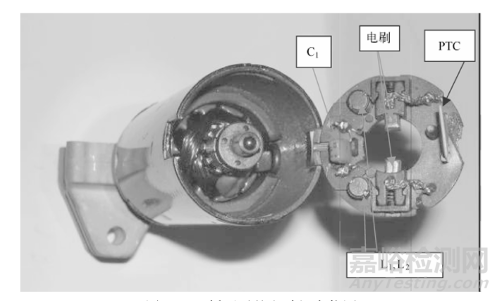

下圖是拆開后的電動機實物圖：

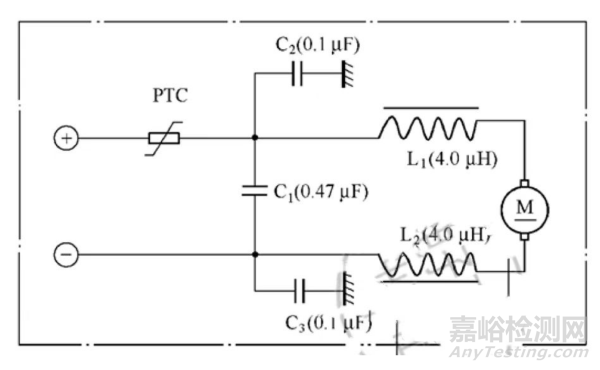

如下圖所示的是電流的直流供電口的濾波電路原理圖：



圖中濾波電路中的電感L1 ? L2 直接與電刷串聯?



電感的作用是防止當電刷通過換向片間隙時流進電刷電流的突然變化, 電感量約為4μH?



串聯在電路中的電感和對地的旁路電容C2 ? C3 組合起來構成一個低通濾波器, 這樣就可以增強單個電感或電容的濾波效果。



第二幕：濾波器的“位置陷阱”



死亡布局：濾波電路環繞電刷，化身環形天線



電容引線：6cm引線電感≈6nH，180MHz時阻抗6.78Ω（遠超電容自身0.08Ω）



金屬外殼：表面噴漆會導致接地阻抗很大，屏蔽效果歸零



從上面三幅圖可以看出, 該電動機的濾波電路, 物理位置正好處于電動機的電刷 (放電騷擾源) 中?



因此, 電刷火花放電使產生的近場噪聲通過電磁耦合的方式耦合到濾波電路的環路中, 使濾波電路失效?



3.處理措施：給電機裝上“電磁靜音器”



電磁靜音四板斧



1.乾坤大挪移：



將濾波電路遷移至電動機電刷的一邊，消除濾波電路組成的環路正好落在電刷當中。



效果類比：電刷跳出敵人包圍圈



2.銅箔護體：



電刷區域包裹銅箔屏蔽層（防止電刷放電產生的電磁波通過空間傳播到電源線上），接地點打磨至金屬本色



實戰技巧：用導電泡棉臨時固定，5分鐘驗證效果



3.電容手術：



引線長度砍到1cm內，改用貼片陶瓷電容



阻抗對比：180MHz時總阻抗從6.78Ω→0.88Ω



4.電刷柔術：



更換石墨-銅復合電刷，脈沖幅度降低



副作用預警：壽命縮短，需加強磨損監測



4.思考與啟示：濾波設計的“空間哲學”



血淚經驗包



1.距離不一定產生美：



濾波電路與噪聲源間距盡量小，這消除了任何額外的引線長度， 使噪聲回到噪聲源的阻抗最小， 具有最佳的濾波效果



黃金法則：濾波器件安裝位置比參數更重要



2.引線是原罪：



1cm引線在180MHz=1.1Ω，堪比小型電感



優先選用三端子穿心電容（阻抗降低90%）



3.金屬外殼≠屏蔽：



噴漆層可以使屏蔽效能下降，接地點需激光除漆



要良好接地



舉一反三技巧



遇到高頻輻射超標，先用銅箔包裹疑似耦合路徑



用近場探頭掃描濾波電路周邊，定位電磁熱點



電刷類設備優先采用金屬封閉式結構+導電潤滑脂
