1. 靜電抗擾

理想情況下，我們的系統是一個中空且密閉的金屬盒子，根據電磁場理論，外界的任何靜電源都不可能影響到盒子內部的電路運作。然而這樣的一個系統是沒有什么實際意義的。一個實際的系統必然包括對外接口（即不可能密閉）。一個實際的（金屬外殼的）系統應該能夠（在積聚起足以影響系統工作的靜電電荷前）足夠快地將施加在其上的靜電泄放到地。這就帶來以下幾個要求（僅針對金屬外殼設備）：

1) 良好的接地端子

2) 任何裸露的、可能被靜電影響的金屬都應與接地端子之間有良好的連接

3) 設備外殼上的任何空隙都應足夠小，使得靜電無法通過金屬空隙“穿越”到設備內部

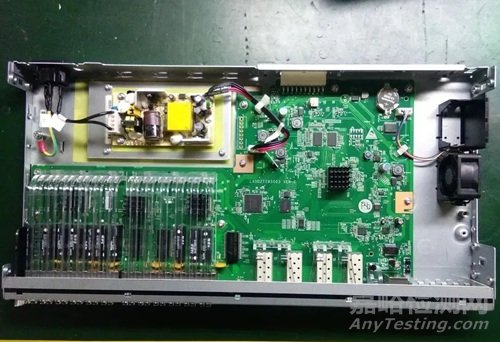

2. 機箱全貌

這個機箱是有一個上蓋的，上蓋與機箱有較大（很大?。┟娣e的金屬接觸，可惜忘了拍圖。印象中上蓋整體蓋住了機箱的左、上、右、后四個面。

3. 電源輸入和AC/DC

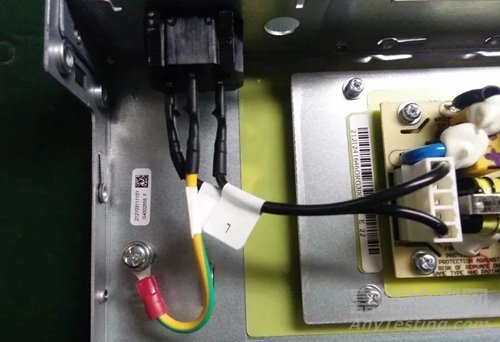

電源輸入的地線直接接到了機箱外殼上，而沒有接到AC/DC上，也就是是說，將機箱這個大片金屬當做一個比較完美的靜電放電回路（對浪涌之類的試驗應該也有好處）。AC/DC電源輸入插座上方的藍色器件應該是一個壓敏電阻？

4. AC/DC輸出

AC/DC輸出直接接到了主板上（PCB電源輸入和工作地）。

5. 主板與機箱的連接

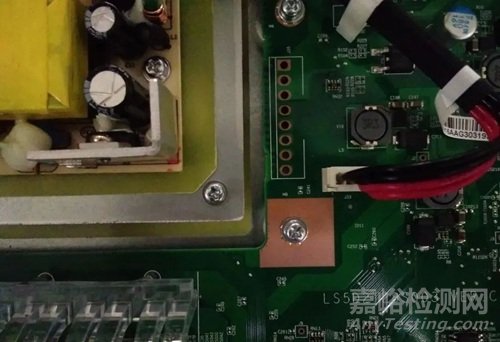

可以看到，用于固定主板的螺釘下是大面積的裸露銅箔。拆開主板，下方的機箱殼體是這樣的：

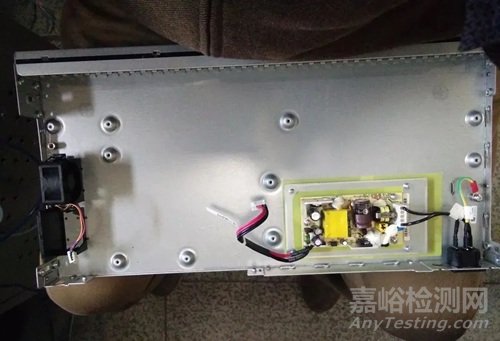

每一個安裝孔都凸起一塊較大面積。相應的，從機箱底部看，安裝孔部位是凹陷的。

每一個固定PCB螺釘都將PCB上的某個地（工作地或接插件地，見下文）連接到機箱外殼。PCB上的工作地和接插件地通過機箱外殼共地。

6. 主板接插件與機箱、主板之間的連接分兩種情況。

6.1 焊接在主板上的接插件與機箱外殼良好搭接

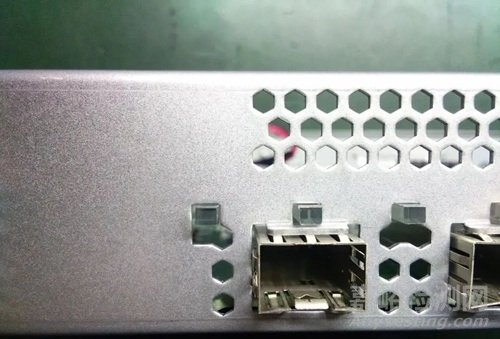

圖中機箱外殼在接插件孔處有彎角，與接插件簧片良好連接。這時將接插件外殼直接連接到PCB的工作地。

6.2 接插件外殼與機箱接觸不夠良好

此時接插件外殼在PCB上使用單獨的地平面（多個與機箱外殼接觸不良的接插件外殼共用地平面），然后一方面在PCB上與工作地之間跨接電容，另一方面通過上文所述螺釘和大面積銅箔連接到機箱外殼。PCB上的接插件地和工作地通過機箱共地。在PCB上這兩者不直接連接（兩者之間有電容連接）。這樣，當對著此類接插件進行靜電放電時，靜電將首先通過機箱外殼泄放掉，而不會跑到PCB的工作地上。

7. 其他雜項

7.1 輕觸開關

（通過面板操作的輕觸開關）的接地腳連接到接插件地，因此在不安裝進機箱的情況下，輕觸開關是不起作用的。

7.2 網絡接口保護

除常用的本地側TVS外，變壓器側的地通過壓敏電阻（阻值不詳）連接到接插件地（最終通過機箱連接到工作地）。

網絡指示燈放置于PCB上，通過長導光柱引出，而不使用帶LED的RJ45座，避免靜電通過LED信號線干擾到系統運作。
