您當(dāng)前的位置:檢測(cè)資訊 > 科研開(kāi)發(fā)
嘉峪檢測(cè)網(wǎng) 2025-05-12 16:00
現(xiàn)代鋼鐵工業(yè)的發(fā)展方向是高純凈化、細(xì)晶?;⒏呔鶆蚧?。細(xì)化晶粒有利于提高材料的強(qiáng)度與塑性,還有利于提高材料的表面性能與物理性能,對(duì)于普通鑄件添加晶粒細(xì)化劑是獲得細(xì)晶組織的一種重要方法,但是有時(shí)因外來(lái)質(zhì)點(diǎn)的加入,使外來(lái)顆粒、夾雜增多,塑性降低。近年來(lái)有研究者提出,利用熔融玻璃凈化法、循環(huán)過(guò)熱凈化法以及懸浮熔煉技術(shù)可減少或消除金屬液內(nèi)部的有效異質(zhì)核心而獲得大過(guò)冷度,深過(guò)冷的凝固組織使晶粒細(xì)化,雜質(zhì)分布改善同純凈鋼生產(chǎn)過(guò)程中,隨著鋼液純凈度提高,鋼中雜質(zhì)和非均質(zhì)形核質(zhì)點(diǎn)數(shù)量減少,勢(shì)必會(huì)影響鋼液結(jié)晶過(guò)冷度和凝固組織晶粒度。目前,鋼液純凈度對(duì)過(guò)冷度和晶粒度的影響國(guó)內(nèi)外研究甚少。本文采用玻璃包熔懸浮熔煉的方法研究低碳鋼的純凈度、過(guò)冷度及晶粒度之間的關(guān)系,為純凈鋼生產(chǎn)過(guò)程中凝固組織的控制提供基礎(chǔ)的理論研究。
1. 試驗(yàn)方法

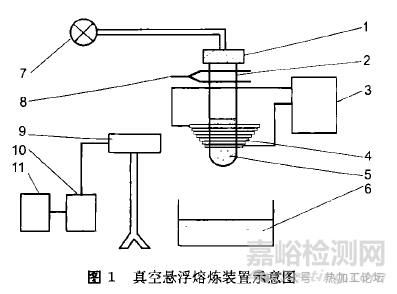

實(shí)驗(yàn)采用真空懸浮玻璃包熔凈化法進(jìn)行,實(shí)驗(yàn)中包熔凈化用玻璃粉的成分(質(zhì)量分?jǐn)?shù))為:SiO2: 80%,B2O3:18%,Al2O3:2%。實(shí)驗(yàn)所用原料為Q235鋼,其成分(質(zhì)量分?jǐn)?shù))為:C0.17%,Si0.22%,Mn0.49%,P 0.022%,S 0.0062%。將玻璃粉和7~8g的原料一起裝入內(nèi)徑為15 mm,高為150 mm的石英管內(nèi),密封抽真空,然后反充純度為99.999%的Ar氣,將石英管放入高頻懸浮線圈內(nèi),通電加熱熔化管內(nèi)的玻璃粉和鋼料,鋼液在液態(tài)玻璃渣的包熔懸浮下凈化,實(shí)驗(yàn)裝置如圖1所示。凈化處理結(jié)束后,斷電冷卻鋼液,待鋼液凝固后,將石英管放入水中急冷。

本實(shí)驗(yàn)將試樣和玻璃粉熔化、包熔處理、冷卻凝固1次定為包熔1次,將包熔1次后的試樣與玻璃渣再經(jīng)熔化、包熔處理、冷卻凝固1次稱為包熔2次,其余類推每次從熔化到凝固的包熔時(shí)間約為45s,凝固冷卻速度約為2x103K/min。實(shí)驗(yàn)中用紅外測(cè)溫裝置測(cè)定鋼料的凝固溫度,實(shí)驗(yàn)時(shí)熔化溫度精確測(cè)定有困難,而凝固溫度可由再輝點(diǎn)溫度得到,因此,過(guò)冷度由理論計(jì)算的液相線溫度和測(cè)定的凝固溫度之差確定。
用Qwin圖像分析儀測(cè)定凝固后試樣中的夾雜物分布,用掃描電鏡分析夾雜物的成分,通過(guò)顯微硬度測(cè)定和X射線衍射分析確定試樣的組織結(jié)構(gòu),試樣用硝酸酒精溶液侵蝕后利用定量金相法測(cè)定其晶粒尺寸。
2. 實(shí)驗(yàn)結(jié)果與分析
2.1 真空懸浮玻璃包熔后鋼液的純凈度
在電磁懸浮力作用下,懸浮于石英管中的鋼液與熔融玻璃進(jìn)行物理吸附化學(xué)反應(yīng),從而達(dá)到去除異質(zhì)形核核心、提高鋼液純凈度的目的。本實(shí)驗(yàn)利用圖像分析儀測(cè)定了不同包熔處理次數(shù)時(shí)凝固試樣中夾雜物的含量(面積分?jǐn)?shù)),結(jié)果如圖2所示。

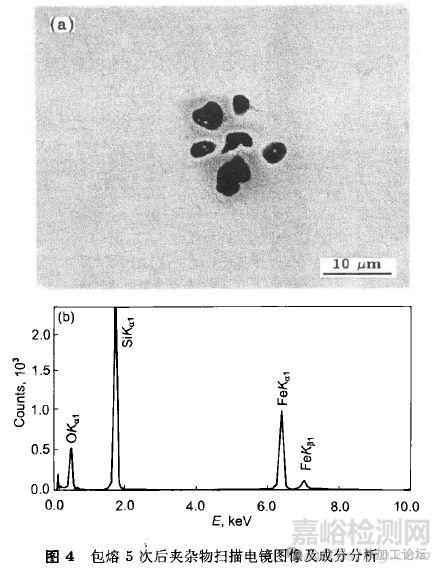

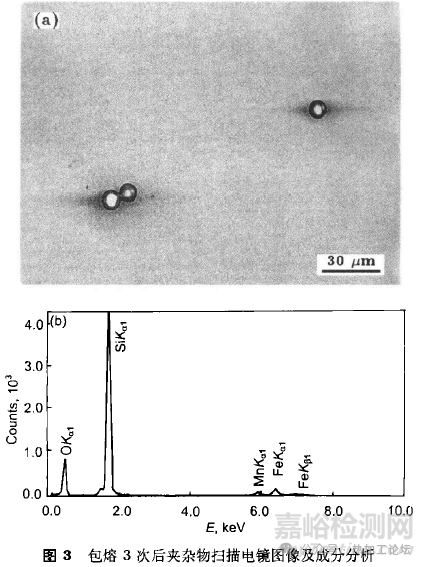

從上圖可見(jiàn),真空玻璃包熔后試樣的夾雜物含量比原始試樣低,玻璃包熔起到了凈化鋼液的目的.隨包熔次數(shù)增加,夾雜物面積分?jǐn)?shù)逐漸減少,包熔4次時(shí)達(dá)到最小值但是包熔4次以后又有所增加.原因是隨包熔次數(shù)增加鋼液中雜質(zhì)逐漸被玻璃渣吸收,夾雜物含量減少,但包熔一定次數(shù)后,玻璃渣吸收雜質(zhì)能力達(dá)到飽和,無(wú)法繼續(xù)凈化鋼液.而原被吸附或吸附在渣-鋼界面上的雜質(zhì)由于鋼液的電磁攪拌作用部分重新回到鋼液中,導(dǎo)致包熔一定次數(shù)后純凈度降低用配有能譜的掃描電鏡分析夾雜物的成分,夾雜物的原始組成為Al,Ca,Si的氧化物和Mn的硫化物。包熔后夾雜物的組成見(jiàn)圖3,4。可見(jiàn)包熔后夾雜物主要為Si的氧化物,說(shuō)明在包熔過(guò)程中,玻璃渣包熔掉了大部分Al,Ca的氧化物和MnS夾雜,但是對(duì)Si的氧化物的去除不充分。


熔融玻璃利用粘性吸附可以吸附鋼液中的雜質(zhì),玻璃渣中的B2O可與金屬氧化物反應(yīng)生成易熔的硼酸鹽起到去除雜質(zhì)凈化鋼液的目的,即:

2.2 真空懸浮玻璃包熔下鋼液的過(guò)冷度 包熔凈化所用原料Q235鋼的熔化溫度由下式計(jì)算得到:

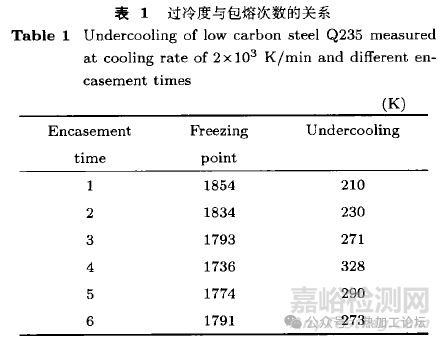

根據(jù)原料成分,代入上式計(jì)算得到試樣的熔化溫度為1791K。在本實(shí)驗(yàn)約為2x103K/mmin 的冷卻速度條件下測(cè)得的凝固溫度和過(guò)冷度數(shù)據(jù)見(jiàn)表1,無(wú)玻璃包熔經(jīng)真空懸浮凈化一次、去氣后的鋼樣其過(guò)冷度達(dá)到106K。由表1可見(jiàn),鋼樣經(jīng)玻璃包熔后,由于液態(tài)玻璃渣與鋼液中非均質(zhì)形核質(zhì)點(diǎn)間的物理吸附和化學(xué)反應(yīng),消除或者鈍化了鋼中異質(zhì)形核核心,提高了鋼液純凈度,其過(guò)冷度得到大幅度提高,達(dá)到210-328K。隨包熔次數(shù)增加,過(guò)冷度先增后減,包熔4次過(guò)冷度達(dá)最大值。

圖5示出過(guò)冷度及夾雜物含量與包熔次數(shù)的關(guān)系從圖可見(jiàn),隨包熔次數(shù)增加,夾雜物含量減少,純凈度增大,過(guò)冷度相應(yīng)增大。包熔4次以后,夾雜物增多,鋼液中異質(zhì)形核核心增加,純凈度降低,過(guò)冷度也開(kāi)始降低,表明鋼液純凈度提高能增加鋼液的過(guò)冷度,在凈化過(guò)程中過(guò)冷度無(wú)法進(jìn)一步提高的原因是熔融玻璃的凈化能力達(dá)到飽和,同時(shí)被玻璃吸附的雜質(zhì)大部分?jǐn)U散到了金屬與玻璃的界面上,它們有可能依舊作為異質(zhì)有效核心,導(dǎo)致異質(zhì)形核,影響大過(guò)冷度的獲得,另外,玻璃中的固有雜質(zhì)也可能作為異質(zhì)有效核心,使過(guò)冷度無(wú)法提高。

2.3 真空懸浮玻璃包熔后低碳鋼的晶粒度

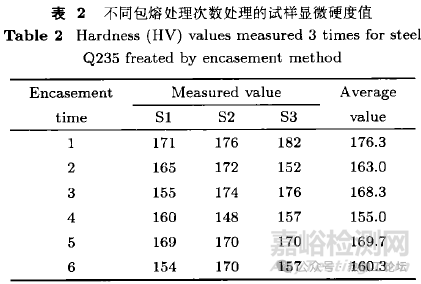

為確定包熔處理時(shí)試樣組織結(jié)構(gòu)的影響,對(duì)試樣的基體組織進(jìn)行了顯微硬度和X射線衍射分析。表2為每個(gè)試樣測(cè)量3次的顯微硬度(HV)值。
由表2可見(jiàn),所有試樣基體組織的顯微硬度都在鐵素體的顯微硬度(125-315)范圍內(nèi),從而可以判斷基體組織為鐵素體,為進(jìn)一步確定試樣的組織對(duì)試樣做了X射線衍射分析,結(jié)果表明其基體組織為鐵素體結(jié)構(gòu)。

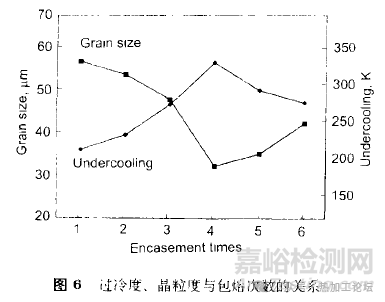

圖6為晶粒尺寸與過(guò)冷度隨包熔次數(shù)的變化關(guān)系圖,從圖可見(jiàn),當(dāng)過(guò)冷度增大時(shí),晶粒尺寸相應(yīng)減小,這是因?yàn)檫^(guò)冷度增大,形核驅(qū)動(dòng)力增大,晶粒的臨界半徑減小,形核數(shù)增加,導(dǎo)致晶粒尺寸變小。

3. 結(jié)論
(1)經(jīng)真空芯浮玻璃包熔凈化,低碳鋼的純凈度提高,在本實(shí)驗(yàn)條件下,包熔4次時(shí)的效果最好。
(2)在約為2000K/min 冷卻條件下,無(wú)玻璃包熔鋼樣過(guò)冷度為106;玻璃包凈化后過(guò)冷度達(dá)到210~328K,包熔4次時(shí)過(guò)冷度達(dá)最大值,過(guò)冷度隨鋼液純凈度的提高而增大。
(3)經(jīng)玻璃包熔后,低碳鋼的純凈度得到提高,過(guò)冷度增加,晶粒細(xì)化。

來(lái)源:北京科技大學(xué)
