核電具有清潔、持續供電能力強、受地理位置限制相對較少等優點，是未來能源發展的重要方向。三代壓水堆核電站核島主設備(如反應堆壓力容器、蒸汽發生器和穩壓器等)是關鍵設備，需要在高溫、高壓及輻照條件下長期運行，設計壽期內要求其內壁的腐蝕速率低于10mg/(cm2·month)。核島主設備的封頭、筒體和接管等部件采用SA508.Gr3低合金鋼大型鍛件，為了提高抗腐蝕能力，內壁堆焊超低碳不銹鋼。帶極埋弧堆焊由于具有熔敷速度快、生產效率高、成形美觀、尺寸穩定、無弧光輻射等優點，在進行不銹鋼耐蝕層大面積堆焊時，國內外大量采用了帶極埋弧堆焊技術。堆焊前，通常對母材鍛件進行無損檢測，往往會發現存在少量直徑在50~200μm的夾雜物，以及一定數量的細小彌散夾雜物。鍛件母材驗收時，這些夾雜物歸類為母材的微小冶金缺欠，原材料供應商及設計方通常認為這些微小冶金缺欠不會影響鍛件的整體性能。在鍛件內壁不銹鋼堆焊過程中，在焊接熱循環作用下會產生焊接應力，關于在焊接應力作用下這些微小冶金缺陷是否會作為裂紋源，甚至擴展為裂紋方面的研究較少。因此，對大型SA508.Gr3低合金鋼鍛件夾雜物斷裂行為進行分析，研究鍛件母材中不同長度和形狀的夾雜物在應力作用下的斷裂行為，對于減少和防止由鍛件微小缺欠引起的質量問題，具有重要的工程意義。



1.試驗方法

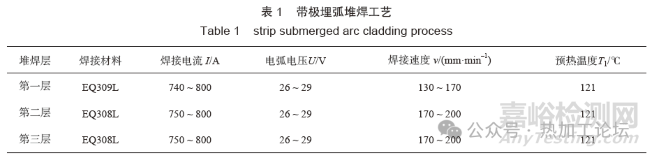

某反應堆壓力容器接管母材為SA508.Gr3低合金鋼鍛件，接管內壁堆焊采用帶極埋弧堆焊工藝，焊材規格為60mm×0.5mm的不銹鋼焊帶EQ309L/EQ308L，堆焊工藝如表1所示。

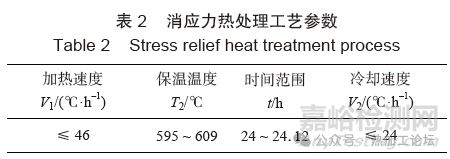

堆焊完成后進行后熱處理，即工件被加熱到250~293℃，保溫4h。之后進行無損檢測，再執行焊后消應力熱處理，焊后熱處理工藝參數如表2所示。

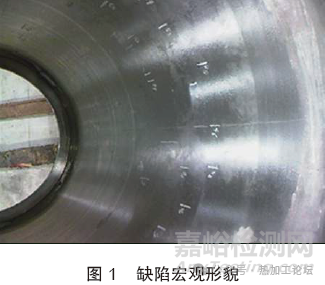

接管內壁不銹鋼堆焊完成后，超聲波檢測時共發現40處堆焊層下缺陷顯示，缺陷信號幅度相對較大，缺陷長度方向?yàn)榻庸茌S向，最長缺陷顯示長度約為105mm，缺陷顯示呈線性，深度約8~15mm(堆焊層厚度約7.5mm)，缺陷宏觀形貌如圖1所示。



初步分析冷裂紋和再熱裂紋可能性比較小，從缺陷的分布方向分析，接管內壁的堆焊方向?yàn)橹芟?，一般焊接冷裂紋沿周向分布的可能性較大，與產品上發現的缺陷的軸向分布特征不一致。

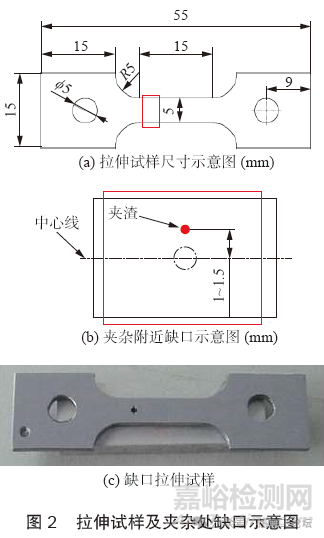

為了分析鍛件母材裂紋類缺陷的形成機理，選用SA508.Gr3低合金鋼小鍛件作為試驗材料，預制的缺口與觀察到的最大夾雜物尺寸相當，夾雜1呈月牙形，長度約200μm，夾雜2呈圓形，直徑約50μm。測試溫度為650℃，試驗設備為Zwick高溫拉伸機.首先測試材料在650℃的拉伸性能，獲得該溫度下屈服強度和斷后伸長率。對表面可以觀察到夾雜的試樣，在夾雜位置附近開缺口，拉伸試樣及缺口示意圖如圖2a和圖2b所示，帶缺口拉伸試樣如圖2c所示。對試樣表面進行精磨和拋光，拉伸逐步加載，記錄夾雜物和基體界面的變化情況。



采用光學顯微鏡觀察夾雜物的變化過程，用電子背散射(EBSD)分析，對試樣表面進行衍射花樣采集，統計試樣的初始晶粒尺寸、微觀組織，以及初始變形分布，用共聚焦顯微鏡觀察變形后試樣表面的三維形貌，測量孔洞深度、裂紋深度以及塑性區形貌。



2.試驗結果與分析



2.1夾雜物形狀及試樣初始狀態分析

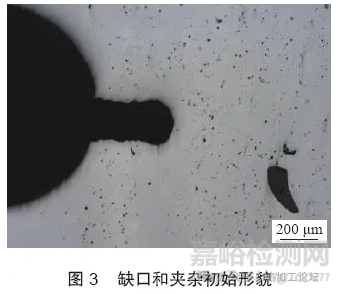

試樣上的夾雜形貌和缺口位置如圖3所示，夾雜呈月牙形狀，長度約200μm。

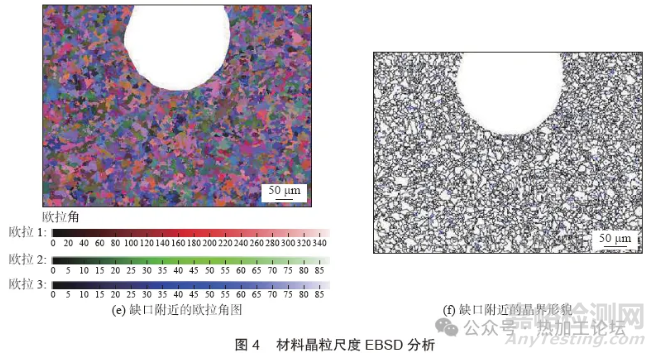

對母材鍛件夾雜通過EBSD進行分析，如圖4所示。對夾雜進行能譜儀(EDS)成分分析，如圖4a所示，發現基本為Mn，Si，F(xiàn)e的氧化物。







為了獲取材料原始狀態晶粒尺度的統計，對試樣進行了EBSD分析。該類分析是在掃描電子顯微鏡中，將電子束以70°入射到試樣表面，在晶體或晶粒內規則排列的晶格面上產生衍射。通過所有原子面上產生的衍射組成“衍射花樣”，可以得出晶體結構，晶格常數以及晶粒內的晶格和試樣坐標系的角度關系。對衍射花樣分析可以得到材料的組成相、晶粒形貌以及多晶之間的應變分布情況。



采集點陣步長設定為1μm。結果表明，母材主要為貝氏體組織(體心立方，body-centeredcubic，BCC)，沒有殘余奧氏體組織(面心立方，facecenteredcubic，F(xiàn)CC)，在貝氏體中存在少量Fe3C相。如圖4b所示為夾雜物附近晶粒內晶格的晶軸在樣品坐標系下的歐拉角度分布。通常晶粒內部擁有相同或相近的晶格取向，而不同晶粒之間取向差通常超過10°，屬于大角度晶界，圖像處理中通常識別相鄰兩個點陣取向差大于10°為晶界，則可以勾畫晶界形貌。圖4c和圖4f所示為缺口和夾雜附近的晶界形貌。母材SA508.Gr3的晶粒度較小，對材料表面的晶粒度進行統計發現，晶粒直徑大小主要集中在5~15μm之間，峰值出現在6~8μm附近。

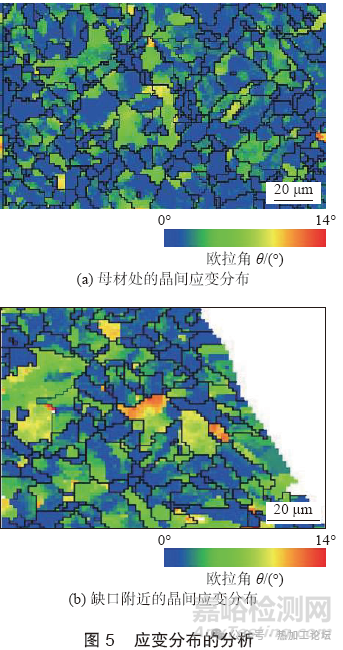

對同一晶粒內的晶格取向差進行統計，比較每個點陣位置的歐拉角(反映晶粒取向)和該晶粒參考取向的差值(據研究晶粒內平均取向近似于無應變的原始取向)，通過圖像法做出晶粒內的取向差云圖分布，該圖可以反映出多晶變形時的應變集中程度，如圖5所示。對缺口邊緣和母材做應變統計，發現兩者變形程度相當，電火花加工沒有引入新的機械應變。母材上晶粒由變形晶粒和再結晶晶粒組成(再結晶晶粒細小，且應變小，呈藍色的取向差分布)，變形晶粒中有明顯的應變殘留(晶粒較大，有綠色至紅色的取向差分布)，屬于母材之前的鍛造軋制等熱加工的應變積累。



2.2加載過程夾雜的形貌變化

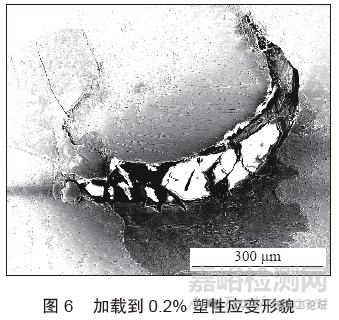

取樣時發現該夾雜頭部存在一個直徑超過50μm的孔洞。在另一塊試樣上出現的疑似夾雜物也觀察確認為孔洞，孔洞邊緣殘留不規則夾雜。經觀察及分析，夾雜物和基體的結合強度較低，并且本身比較脆，在加載時會出現脆裂并和基體分離的趨勢。對帶月牙形夾雜試樣首先進行高溫拉伸，確定屈服強度約180MPa。然后對有夾雜的試樣進行加載觀察形貌變化。在屈服強度以下，夾雜和基體結合良好，形貌基本沒有變化，當加載到屈服極限后夾雜上的裂痕明顯變深，在達到0.2%塑性應變后，月牙狀?yuàn)A雜尾部出現裂紋開裂，如圖6所示。

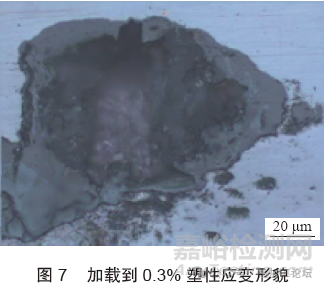

帶圓形夾雜試樣(圓形夾雜的直徑大約為50μm)，該材料的屈服強度約200MPa。在屈服強度以下加載，夾雜形貌沒有變化。當加載到0.2%塑性應變時，夾雜物裂成兩半，隨后加載到0.3%應變時，兩片夾雜之間的位移增加，形成明顯的孔洞，但是沒有裂紋在夾雜和基體的界面產生，如圖7所示。另外對沒有夾雜的材料所制備的試樣加工圓形缺口，在650℃下和950℃下拉伸，發現在該溫度區間，母材SA508.Gr3具有較好的塑性變形能力，即使預制了圓形缺口，斷后伸長率仍達到20%~30%。



2.3變形后的缺陷形貌

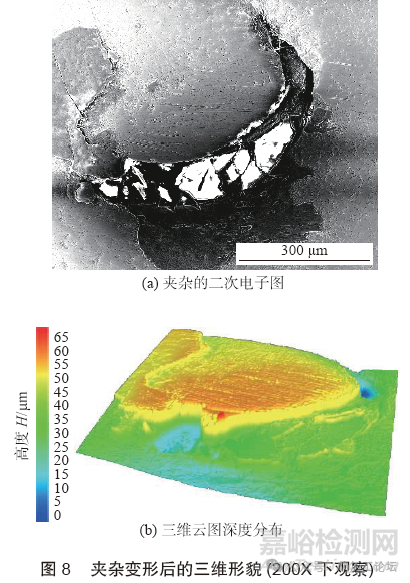

對帶月牙形夾雜拉伸變形后出現裂紋的試樣，采用共聚焦顯微鏡觀察變形后試樣表面的形貌，如圖8所示。夾雜尾部的裂紋深度約30μm。由于夾雜和基體的結合強度較低，在變形中不能傳遞應變，所以如圖9所示，在夾雜的兩側，變形程度不一致，夾雜內側試樣高度高于外側(起伏是由于變形區減薄造成)。夾雜內側的區域在拉伸后，厚度幾乎沒有減薄，和夾雜外側相比只發生了較小的變形量。

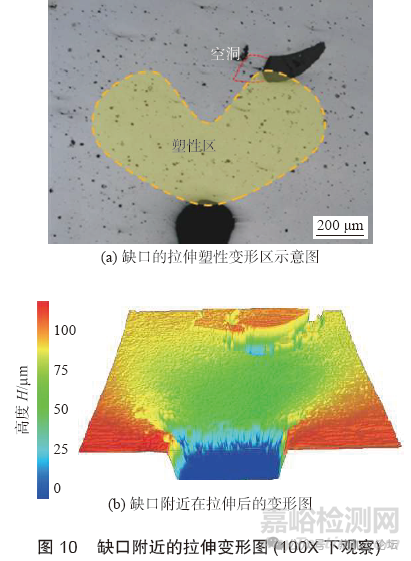

圖10中所示的缺口附近的試樣厚度減薄(100X下觀察)，反映了拉伸后的塑性變形區，圖中云圖的綠色區域表明該區域材料在拉伸變形下出現了減薄。

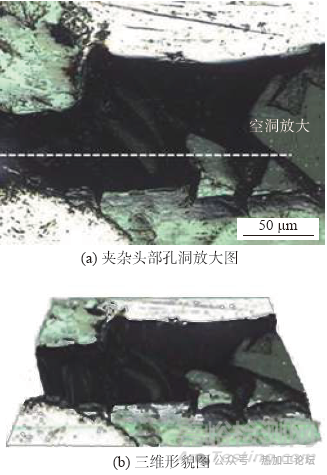

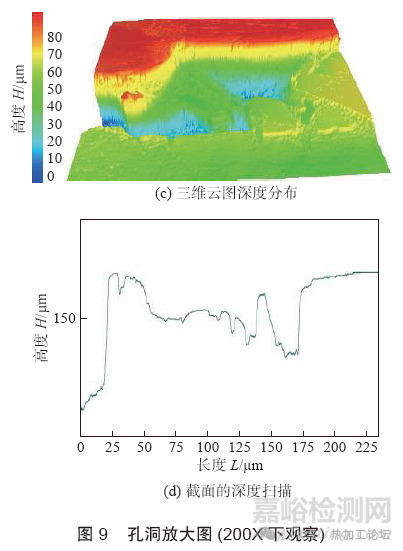

對夾雜頭部的孔洞進行測量，其深度約為40~50μm，最深處約為60μm，如圖9所示?？疾斓脑卵佬螤?yuàn)A雜物成份主要是Mn，S，F(xiàn)e的氧化物，屬于氧化物類夾雜。母材鍛件為貝氏體組織，晶粒度約5~15μm，由再結晶晶粒和變形晶粒組成，變形晶粒上有一定的應變積累。當夾雜物存在尖銳角度時(如月牙形的夾雜)，在銳角處容易誘發裂紋，長度約200μm。夾雜物銳角處在650℃施加0.2%塑性變形時出現裂紋。實際堆焊層下母材在熱循環下會產生0.2%以上的應變損失。當存在尖銳角度的夾雜時，存在引起裂紋的可能。當夾雜物為近似圓形時，高溫拉伸中不易產生裂紋。直徑約50μm的近似圓形夾雜650℃拉伸時雖然夾雜破裂，但在施加0.3%塑性變形時仍未出現裂紋?？锥春蛨A形夾雜物類似，在高溫拉伸時，不易誘發裂紋。試樣上的孔洞在變形時，都沒有引起裂紋鍛件母材在存在有圓形缺口的條件下，仍有較好的塑性變形能力，斷后伸長率可以達到20%以上。



3.結論



(1)夾雜物成份主要是Mn，Si，F(xiàn)e的氧化物夾雜.鍛件母材為貝氏體組織，晶粒尺寸約5~15μm，由再結晶晶粒和變形晶粒組成。



(2)長度約200μm夾雜物銳角處在650℃施加0.2%塑性變形(約200MPa)時出現裂紋。當夾雜存在尖銳角度時，在銳角處容易誘發裂紋。



(3)直徑約50μm的近似圓形夾雜650℃拉伸時雖然夾雜破裂，但在施加0.3%塑性變形(約220MPa)時仍未出現裂紋，當夾雜物為近似圓形時，高溫拉伸中不易產生裂紋。



(4)孔洞和圓形夾雜物類似，在高溫拉伸時，不易誘發裂紋.母材在存在有圓形缺口的條件下，仍有較好的塑性變形能力，斷后伸長率達到20%以上。
