【研究背景】

鋰離子電池（LIB）是現代社會的重要儲能工具，因其能量密度高、體積小、循環壽命長而被廣泛應用于消費電子產品和電動汽車中。隨著對更高能量密度鋰離子電池需求的日益增長，研究人員希望通過增加活性電極的厚度來提高電池的能量密度。此外，硅作為電極材料的理論容量為 4200 mAh/g，是未來高容量電極的理想候選材料。結合厚電極的設計，硅可以顯著提高電池的能量密度，滿足人們對高容量電極的需求。但是，厚電極的設計是一把雙刃劍：它可以提高容量，但同時也會帶來嚴重機械不穩定性和電子-離子傳輸動力學遲緩問題，造成電池容量的快速衰退。而對于硅電極而言，其自身的 300% 體積膨脹率也會加劇這些問題。

硅基電極在循環過程中存在復雜的多物理場和多尺度，傳統均質化模型不能很好的描述電池內部細觀和微觀尺度的物理關系變化，基于顆粒堆積模型（PPM）能夠反映電極內部細觀和微觀尺度情況，因此需要建立一個基于顆粒堆積模型能夠反應電極內部變化的力-化-電耦合模型來解析硅基厚電極的電化學性能，為硅基厚電池的設計提供指導。

【工作介紹】

在本工作中，基于硅顆粒的粒徑分布和空間隨機分布構建了一種二維PPM模型，并在該模型中考慮活性顆粒內部復雜的力-化-電耦合關系和顆粒體積膨脹引起的孔隙率變化。并利用PPM模型獲取均質化電極的模量、偏摩爾體積等參數，另外，將活性顆粒鋰濃度在電極厚度方向上取平均，并且將平均后的濃度分布映射到均質化電極。基于建立的模型，對硅電極在不同厚度下的倍率性能進行了分析。研究發現在高倍率下，厚電極會出現明顯濃度極化增加、應力不均勻、界面分層以及碳膠項（CBD）損壞等現象。在相同厚度的情況下，不同倍率下機械不穩定性和電子-離子傳輸動力學遲緩問題差異相對較小。相反地，在倍率相同的情況下，越厚電極的機械不穩定性和電子-離子傳輸動力學遲緩問題差異相對較大。相比與倍率影響，電極厚度的變化對容量保持率影響更大。在不同厚度的CR2032硅電極紐扣半電池循環試驗中，同倍率下的厚電極有更高的容量衰減速度，而同厚度下倍率影響相對較小，這與PPM模型分析的結果一致。該文章以Impact of thickness and charge rate effects on the electrochemical performance of Si-based electrodes 為題，發表在國際權威期刊Cell Reports Physical Science上。耿雙龍博士為本文章的第一作者。

【內容表述】

1. 電極多尺度多物理場耦合行為分析

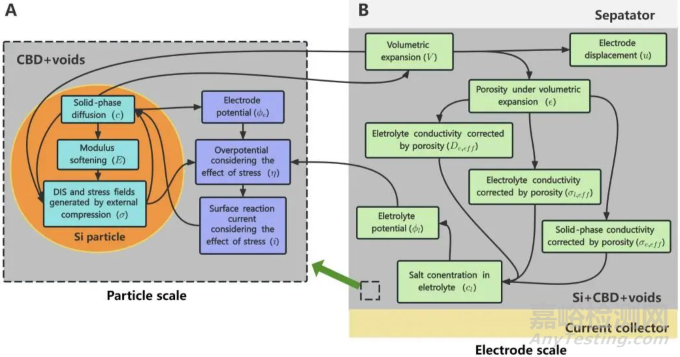

電池內硅的鋰化過程呈現出復雜的多尺度和多場耦合關系。在顆粒尺度上（如圖 1(A) 所示），硅顆粒的鋰化過程會導致材料軟化和顯著的體積膨脹。這種膨脹受到周圍CBD和硅顆粒的限制，從而在硅顆粒上形成隨濃度和模量變化的應力場。這種應力包括擴散誘導應力（DIS）和顆粒之間相互作用產生的應力。硅顆粒表面的應力場會影響表面反應電流，而內部應力場則會影響固相中的鋰離子擴散系數，兩者反過來又會影響固相中的濃度分布。在電極尺度上（如圖 1(B) 所示），硅顆粒的體積膨脹會改變活性電極的孔隙率，影響鋰離子在電解質中的擴散速率、電解質電導率和固相電導率，從而影響活性電極內電解質鹽的濃度分布。電解質鹽的濃度分布則會影響電池電位，而固相的平衡電位也會影響電池電位，并且它隨硅顆粒中鋰濃度的變化而變化。電池電位的變化會影響活性顆粒表面的過電位，從而影響硅顆粒表面的反應電流，最終影響硅顆粒上的濃度分布。此外，硅粒子的體積膨脹會引起活性電極的巨大體積變形，導致電極尺度的機械不穩定性，進而影響電極的鋰化狀態。從上述分析中可以看出，電池內的耦合場是圍繞硅顆粒中的鋰離子濃度建立的，而鋰化導致的膨脹是連接濃度、應力和孔隙率的關鍵因素?；谏鲜鲴詈详P(guān)系，本工作建立了多尺度多物理場的硅電極分析模型。

圖1. 電極多尺度多物理場耦合關系

2. 離子-電子遷移動力學分析

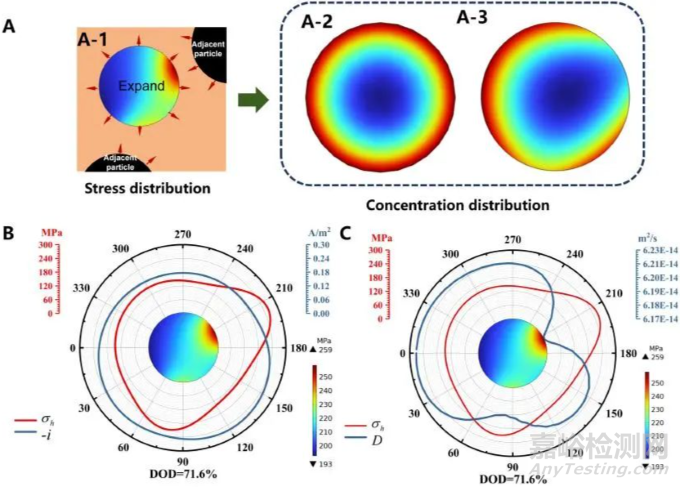

在電極中，遷移到活性顆粒表面的鋰離子發生電化學反應并嵌入其中。僅考慮擴散時，鋰在顆粒內的分布形成同心圓形梯度，如圖2(A-2)所示。實際上，由于顆粒之間的壓縮，產生的應力改變了活性顆粒的擴散系數與活性顆粒表面的電化學反應（如圖2(B和C)），使鋰離子在顆粒內的分布變得不均勻，如圖2(A-3)所示。這是因?yàn)閼?yīng)力改變了擴散的化學勢和活性顆粒表面反應的自由能。

圖2. 應力影響的活性顆粒中參數的變化

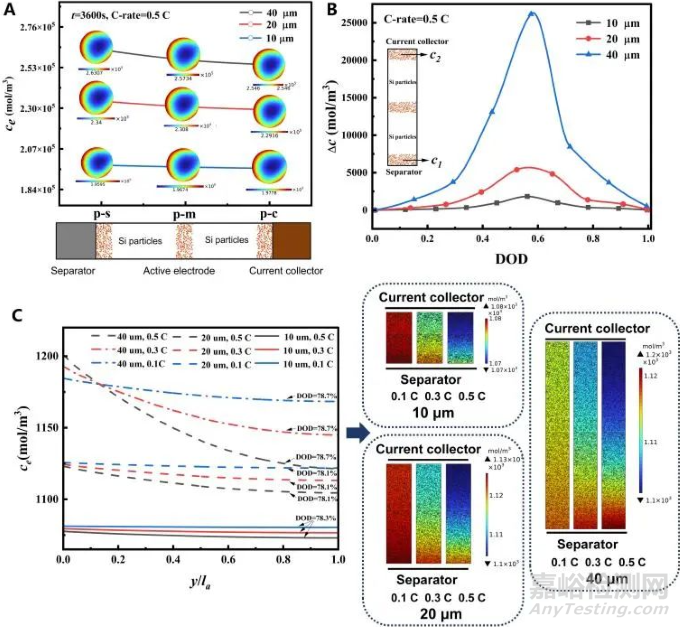

對不同厚度的電極上靠近隔膜側、電極中間位置、靠近集流體側的三個位置的代表性顆粒的分析得出，越厚電極上靠近隔膜側和靠近集流體側的活性顆粒上的濃度差別越大。電解液中電解質鹽的分布情況（圖3(C)，）可以看出，越厚電極上的電解質鹽濃度的分布越不均勻，在較小厚度下倍率對電解質鹽濃度的分布影響較小，只有在較厚度電極上倍率對電解質鹽濃度分布的影響才逐漸明顯。這是因?yàn)楦竦碾姌O有更長的離子遷移路徑，短時間內鋰離子無法遷移到集流體側，造成厚度方向上電解質鹽的分布不均勻。另外，硅顆粒的體積膨脹改變了電極上的孔隙率，使得電解液中的離子遷移變得更加困難。

圖3. 活性電極上的濃度變化

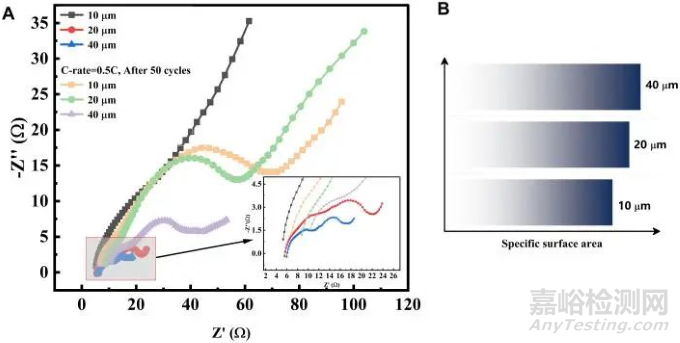

對電極循環前后的EIS實驗發現，歐姆阻抗和電荷轉移阻抗隨著循環進行在增大，這是因?yàn)榧黧w和活性電極連接界面的失效和活性顆粒表面SEI層的生成。另外，歐姆阻抗隨電極厚度的增加在增大，但是實驗結果中出現了與直觀感覺相反的現象，越厚電極的電荷轉移阻抗（奈奎斯圖中的第二個半圓）越小，出現這種現象的原因是厚電極上活性顆粒的比表面較大，為鋰離子在表面的電化學反應提供更多的空間。

圖4. 電極的奈奎斯特圖

3. 機械穩定性分析

在電極的宏觀尺度，集流體和活性電極界面上會隨著循環的進行出現脫層的問題。基于PPM模型構建的均質化模型分析發現，越厚電極在切向上的應力和位移會越大，而倍率變化對切向位移和應力影響較小，這種切向的移動使得活性電極和集流體之間界面在不斷的循環過程中出現剝離，使得界面的接觸電阻增大影響電極在循環中的性能。另外，越厚電極上出現顆粒之間相互擠壓的區域概率更大，因此在嵌鋰膨脹過程中，由于顆粒擠壓造成的CBD失效的情況也越多，越容易生成孤立的活性電極顆粒，使其無法參與嵌鋰活動而造成容量損失。

圖5. 電極上應力分析

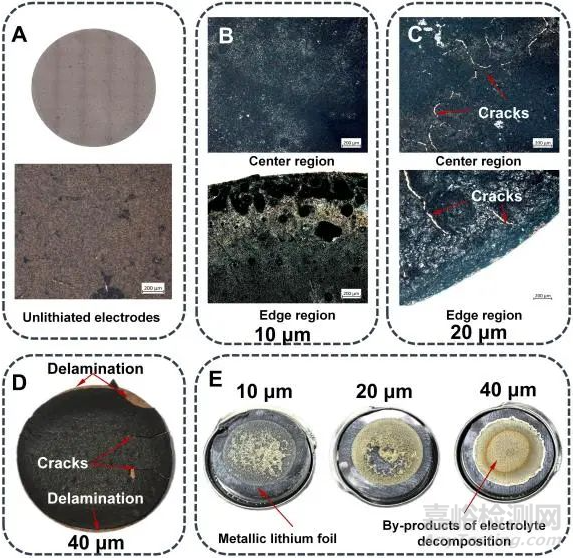

電極表面形貌的光學顯微鏡（OM）圖分析得出，隨著電極厚度增加，電極出現明顯的界面脫層和表面裂紋，這是與均質化模型分析得到的結果分析結論一致。在拆解鋰片表面，電極越厚電解液的復分解產物越多，這是因?yàn)檩^厚電極具有較高的電流密度而產生更多的熱量，從而導致局部電解液失效。

圖6. 電極表面的形貌圖

4. 容量損失分析

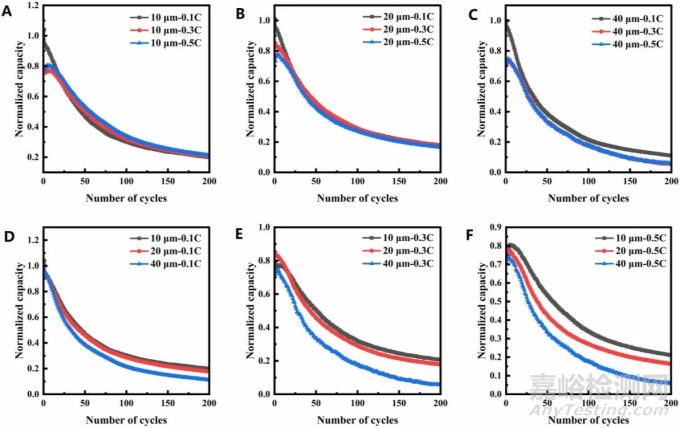

硅基紐扣半電池充放電循環的實驗結果顯示，同厚度下倍率變化對容量保持率的影響較小。相反，同倍率下厚度的變化對容量保持率影響較大，并且隨著倍率的升高這種影響越明顯。這與建模分析的結果一致，相對而言，容量保持對倍率變化的敏感度較低，但對電極厚度變化的敏感度較高。造成以上結果主要原因是厚的活性電極具有更長的離子遷移路徑和機械不穩定的內部結構。

圖7. 容量保持率結果分析

Geng, S., Zhou, J., Tan, B., Zhang, K. and Zheng B. Impact of thickness and charge rate on the electrochemical performance of Si-based electrodes. Cell Reports Physical Science, 2024, https://doi.org/10.1016/j.xcrp.2024.102305
