各種尺寸和類型的醫療設備都依靠連接器來確保安全可靠的電力輸送、數據傳輸和流體管理。其中許多醫療級連接器都符合生物相容性 （ISO 10993）、環境密封 （IEC 60529） 和抗電磁干擾 （EMI） （IEC 60601-1-2） 的等級。



本文重點介紹各種醫療連接器，例如植入式設備、卡邊緣解決方案和板級互連。此外，還探討了針座引腳、用于板對板和線對板集成的直插式選項，以及用于可穿戴和便攜式醫療設備的彈簧式連接器。最后，本文回顧了廣泛使用的醫用級連接器，包括圓形金屬和快速斷開管。



用于植入式醫療設備的專用連接器



如圖 1 所示，植入式醫療設備（如心臟起搏器、人工耳蝸和胰島素泵）采用專用連接器，旨在實現長期可靠性、材料兼容性和高性能作。

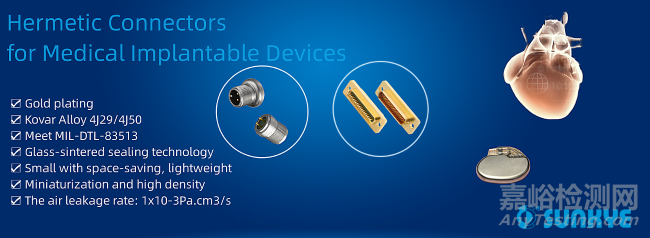

圖 1.密封連接器采用鍍金、可伐合金結構和玻璃燒結密封技術，可在醫療植入式器械中實現高可靠性性能。

圖片來源：Sunkye



這些連接器可防止污染并實現基本功能，包括供電、數據傳輸和無線通信。它們還可以最大限度地降低 EMI 并抵抗外部干擾，以保持信號完整性。主要功能包括：



氣密密封： 提供氣密保護，防止壓力變化、潮濕和其他可能影響電氣連接的環境因素。



生物相容性： 實現起搏器和除顫器的安全植入和一致作。大多數植入式心臟器械都符合 IS-1、DF-1、IS-4 和 DF-4 的嚴格標準。



高密度微型：該技術通過將電源、數據和傳感器傳輸集成到緊湊的設計中來支持小型化植入式設備，而不會影響性能。



射頻同軸：通過保持強大的信號傳輸和最小的干擾來確保高效的無線通信。



其中許多連接器采用耐用的醫用級材料，如塑料、金屬、陶瓷、玻璃，以及 PEEK 和 PEK 等高性能聚合物。某些設計的絕緣電阻為 ≥5000 MΩ，漏氣率為 1×10?³ Pa·cm³/s，工作溫度范圍為 -40°C 至 105°C。 值得注意的是，新興的微墊片技術在 10 kHz 時實現了 ~5 MΩ 的電氣隔離，遠遠超過傳統的植入物連接器。



使用卡邊緣連接器促進高速醫療數據傳輸



如圖 2 所示，卡邊緣連接器使帶有邊緣安裝接觸墊的印刷電路板 （PCB） 能夠直接連接到其他系統，從而促進高速數據傳輸和復雜處理。

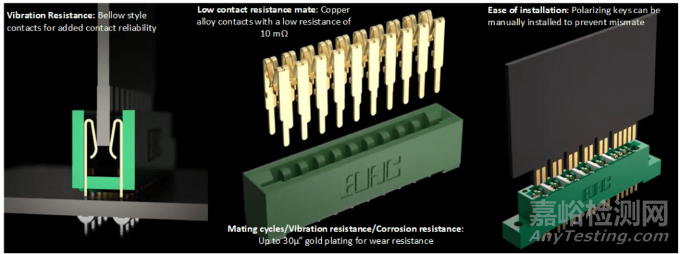

圖 2.卡邊緣連接器采用波紋管式觸頭，具有抗振性，銅合金觸頭具有低電阻，鍍金具有耐磨性。

圖片來源：ConnectorSupplier



數據采集 （DAQ） 卡通過模數 （A/D） 采樣系統轉換血液分析儀中的傳感器數據。同樣，高級患者監護系統使用卡邊緣連接器來擴展存儲或測試功能。



醫療級卡邊緣連接器必須滿足嚴格的可靠性標準。在高振動環境中頻繁的插拔會加速微動腐蝕并降低接觸表面質量，而試劑暴露會進一步增加磨損。較厚的鍍金可防止賤金屬氧化，提高導電性，并形成保護屏障，最大限度地減少材料損失。



實現可靠的板對板和線對板連接



針座插針連接器采用高導電性銅合金制造，廣泛用于醫療設備，如 X 射線、CT 掃描儀、超聲系統和 MRI 機器。它們還支持診斷心臟病學設備、心肺支持系統、患者監護儀和血液分析儀。



針座插針連接器通過最大限度地減少電阻并保持強大的接觸力，提供可靠的板對板和線對板連接。高功率接頭支持高達 20A 的板對板電源應用，集成接地層觸點可提高電氣性能。例如，4 mm 引腳間距可最大限度地降低電弧風險，確保高功率醫療系統的安全性。



雖然針座插針連接器支持板對板和線對板連接，但直插式連接器為線對線和線對板應用提供了更緊湊的解決方案，尤其是在醫療線束中。如圖 3 所示，許多醫用接頭插針連接器設計都采用了全密封環氧樹脂保護，實現了 IP67 等級的防塵性能和對醫療環境中臨時液體浸泡的抵抗力。



圖 3.EDAC 采用 E-Seal 技術的直插式連接器采用專有的環氧樹脂工藝，可密封連接器的整個背面，而不是單個引腳。這種設計達到 IP67 等級，提供防塵保護和抗臨時浸水能力。

圖片來源：EDAC



用于可穿戴和便攜式醫療設備的彈簧式連接器



彈簧加載 （pogo-pin） 連接器有助于為可穿戴健康監測器、便攜式醫療設備和家庭健康設備提供可靠的充電和對接。許多設計都結合了磁性對準，以提高穩定性和易用性。堅固耐用的 IP 級版本可抵抗振動和輕微的錯位，確保在助聽器等緊湊型應用中連續運行。彈簧加載連接器在轉彎、行走和行駛過程中保持穩定接觸。



用于數據、電源和流體管理的醫療級連接器



除了植入式和板級連接器外，各種醫療級連接器還有助于在關鍵醫療應用中實現安全的數據傳輸、可靠的電氣連接和高效的流體管理。這些包括：



快速斷開管： 圖這些連接器可實現安全、無泄漏的流體和空氣傳輸。帶閥機構在斷開連接時進行密封，防止泄漏和污染，而生物相容性材料和耐化學腐蝕密封件可承受消毒劑、藥物和滅菌過程。



圓形金屬：圓形金屬  提供耐用、高可靠性的連接。金屬外殼提供卓越的 EMI 屏蔽， IP68 級密封保證了耐滅菌性。多個鍵控選項可防止錯位，高插拔次數耐用性支持在惡劣和苛刻的環境中長期使用。



USB：USB 有助于患者監護系統、診斷設備和醫學成像設備的數據傳輸和連接。 醫療級 USB 連接器采用堅固耐用的設計、防水密封和安全的鎖定機制，可提供額外的耐用性。



HDMI：HDMI 支持醫療成像應用中的視頻顯示，例如床旁超聲。這些系統需要多個視頻輸出選項，包括 VGA、DVI、HDMI 和 S-video 或 C-video 等傳統格式。醫療級 HDMI 連接器專為苛刻環境而設計，可抵抗振動、機械沖擊和潮濕。其防水設計采用保護性密封，可防止飛濺并抵御腐蝕性物質。



D-sub （D-sub）：該連接器支持醫療監視器中的傳感器和執行器連接，同時確保強大的電氣性能。鍍金和安全安裝可防止觸點因持續振動而退化，專用的 IP 級密封可保護 D-sub 免受灰塵和濕氣的影響。許多連接器都包含接地到機箱和電纜屏蔽層的金屬外殼，以最大限度地減少 EMI 并保持信號完整性。



RF：這種連接器類型在 MRI 機器、超聲設備和患者監護系統等應用中傳輸高頻信號。它需要精確的阻抗匹配和強大的屏蔽，以保持信號完整性并防止 EMI。醫療級射頻連接器設計也集成到可穿戴設備中，以促進可靠的無線通信。



結論



在植入式、可穿戴和診斷設備中，醫療級連接器支持可靠的電力輸送、數據傳輸和流體管理。先進的材料、精密的工程和環境密封使這些連接器能夠承受高振動、頻繁的配接次數以及惡劣的臨床和生理?xiàng)l件。
