前言



隨著電子產品的運行速度和復雜程度的不斷增加，數字信號的時鐘頻率越來越高，電路系統對于信號的建立、保持時間、時鐘抖動等要素提出越來越高的要求。電磁干擾(EMI)也在不斷增長，各種便攜式無線產品的數量增加使得各系統之相的相互干擾亦隨之提高，電磁干擾的問題也越來越嚴重。它會引起電路性能的降低，嚴重的話，可能導致整個系統失效。在實際操作中，相關機構頒布電磁兼容（EMC）的規范，確保上市的電子產品滿足規范要求。



傳統 EMI 防護技術



一般控制電磁干擾（EMI）發射比較常用的方法就是屏蔽，我們通俗的稱為圍堵。屏蔽是一種比較容易的降低干擾的防護技術，它將EMI 圍堵在系統中，利用接地的屏蔽導體把輻射位置全部或部分圍堵屏蔽，是對空間、成本、重量等因素較無限制的系統來是很有效的解決方案。但是對于大部分的系統，特別是便攜式與掌上產品，屏蔽會增加產品的體積、重量和成本，增加制造流程自動化的困難度同而變相的增加勞動力成本。



另外用電阻(R)、電容(C)、電感(L)、磁珠(B)等元件所組成的濾波器來抑制EMI ，我們稱之為被動型EMI 抑制技術。時鐘信號常常是電路系統中頻率最高和邊沿最陡的信號，多數EMI問題的產生都和時鐘信號有密切關系，這種低通濾波器用于降低由時鐘信號所產生的 EMI 干擾被廣泛使用，它主要是濾除級數較高的高頻諧波以降低時鐘信號的上升和下降時間。但這種技術在高速系統中不太適用，因為這種技術會降低關鍵的中止和激活時間，亦會增加信號的過高激、過低激以及振鈴程度。過濾技術的難點是無法系統化，即在某個節點上的EMI 輻射的降低，并不能降低其它節點的輻射。



除此之外在PCB中增加POWER電源層和GND地層等 , 或通過PCB  LAYOUT技巧降低EMI顯然比較費時和增加大量的成本。隨著電子系統的速度往高速、高復雜度和便攜式發展，以上這些措施也就越來越難加以應用。



在這里介紹一種主動型 EMI抑制技術---展頻技術，它應用半導體芯片技術進行處理，被稱為當今最先進有效的主動型 EMI 抑制方法之一。



展頻技術優勢



展頻時鐘發生器SSCG(Spread Spectrum Clock Generator)是一種非常有效且低成本的解決EMI問題的方案，可以在保證時鐘信號完整性的基礎上應對更廣頻率范圍內EMI問題。相比傳統上使用鐵氧體磁珠和射頻扼流線圈抑制EMI，SSCG通過時鐘內部集成電路調制頻率的手段來達到抑制EMI峰值的目的。SSCG不僅調制時鐘源，其它的同步于時鐘源的數據、地址和控制信號，在時鐘展頻的同時也一并得以調制，整體的EMI峰值都會因此減小，所以說時鐘展頻是系統級的EMI解決方案, 這是SSCG相比其它抑制EMI措施的最大優勢。另外SSCG功能可以由用戶選擇不同配置，可以打開或者關閉，以及設置不同的調制頻率范圍等，應用起來非常靈活。



展頻技術原理



聯系信號的時域與頻域的數學方法叫傅里葉變換，由法國數學家傅里葉發現，任何周期函數都可以用正弦函數和余弦函數所構成的無窮級數來表示。用傅里葉級數表示一個信號時，這些正弦波函數和余弦波函數就代表了這個信號包含的頻率成分。

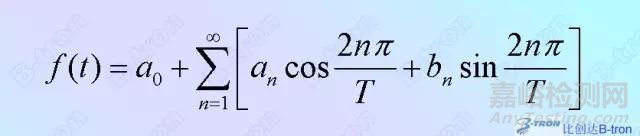

如果一個周期性函數的周期是T，則它可以寫成：





式中a0 叫直流分量，它實際是函數在一個周期內的平均值。

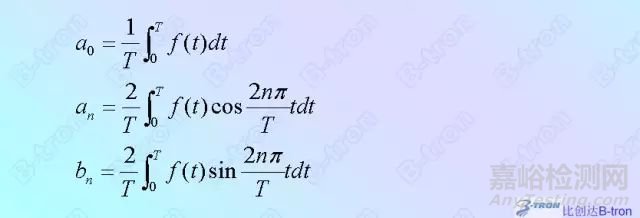

n = 1 的分量叫基波分量，它的頻率與原來的函數的重復頻率相同。n 為其他數的項叫諧波分量，例如 n = 2 的項叫做二次諧波，n = 3 的項叫做三次諧波。各項求解系數如下：





我們?nèi)≈C波次數越高，傅里葉級數逼近原來函數的程度越好。

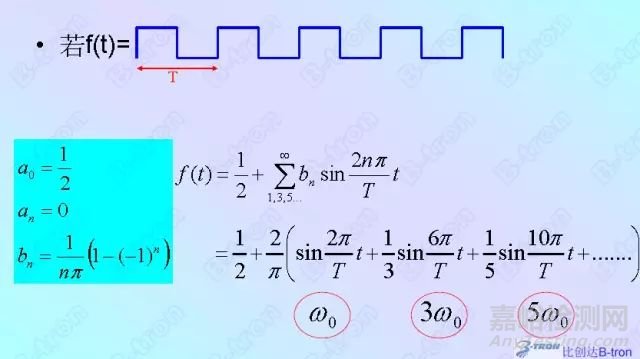

傅里葉級數中并不是所有項都存在的。這個函數中，除了a0 以外，an 項都不存在這是因為方波波形是個奇函數，而余弦函數是一個偶函數，因此不存在。我們還可以看出，正弦波的各項僅有的奇次數項。這是因為方波的占空比為1的緣故。它意味著如果我們的時鐘信號采用占空比為1的脈沖信號，可以減少諧波的成分，同時也減少了導致干擾的機會。當諧波的成分足夠多時，合成的波形就能夠與原來的波形很接近。如果我們能根據需要，只采用適當?shù)拇螖?shù)的諧波來合成原來的波形，就能夠大大減少高次諧波的成分。而這些高次諧波成分往往是導致電磁干擾的主要原因。



需要注意的是，時域中周期性的信號對應頻域中離散的頻譜，時域中非周期性的信號對應著頻域中連續的頻譜。這意味著周期性的信號在頻域中的能量更加集中，而非周期性的信號，在頻域中的能量是分散在各個頻率上的，因此在某個頻率上的能量較小。這個概念具體到工程上面的應用，就是進行設備的電磁兼容設計時，要特別關注那些周期性的信號，如時鐘信號，本振信號等，因為這些信號會產生最強的電磁干擾發射。所以，我們利用這種特性使時鐘信號發生抖動，從而使頻譜擴展散開，這樣就能夠減小頻線的幅度，從而更容易的通過電磁兼容設計技術。



如下圖以一個簡單的40MHz 的頻率為例：

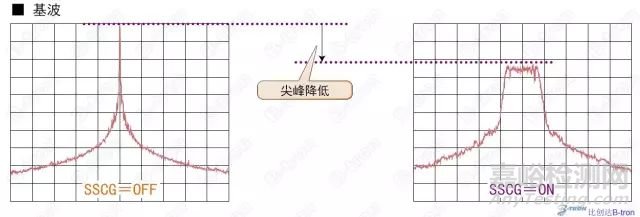

展頻技術不但對時鐘振蕩頻率即基波有抑制作用,如下圖所示 ：

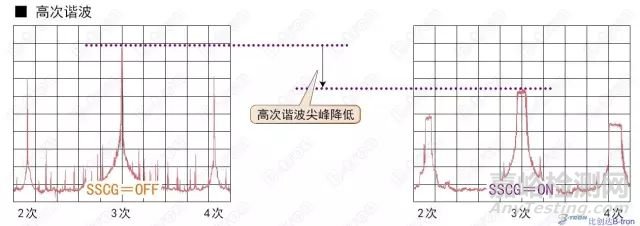

而且對時鐘的高次諧波的峰值也有很強的抑制作用，如下圖所示 ：







展頻技術應用案例

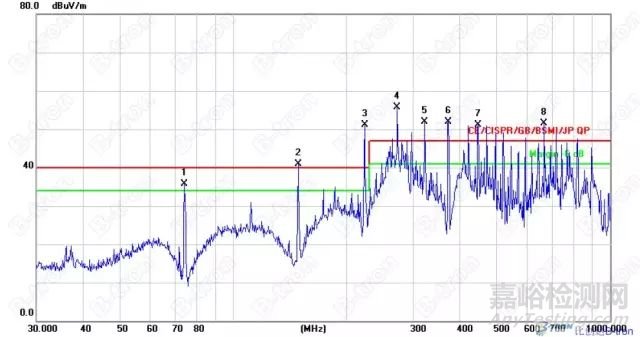

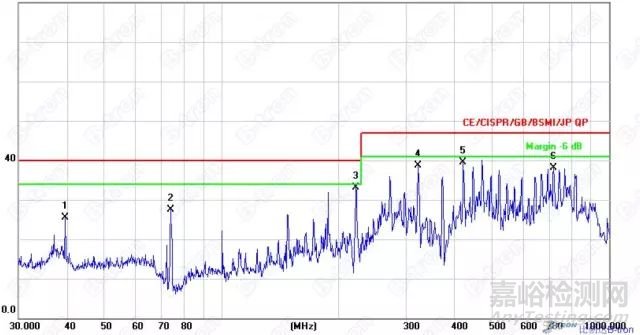

某行車記錄儀測試 RE 時發現由時鐘產生的倍頻干擾很強。





增加展頻方案于晶振的源頭后干擾點得到了很好的抑制。









展頻方案使用方法

展頻方案可以應用于汽車電子、GPS電子產品、筆記本、MID、機頂盒、手機、工業控制產品等等的產品當中，具體所應用的位置如下 ：

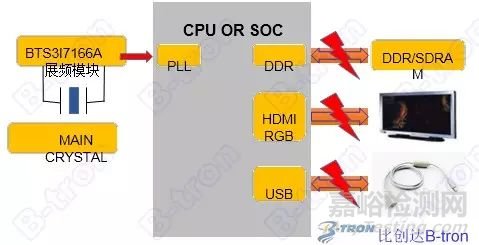

方案1 ：展頻方案應用于晶振的源頭來抑制由時鐘倍頻所產生的干擾

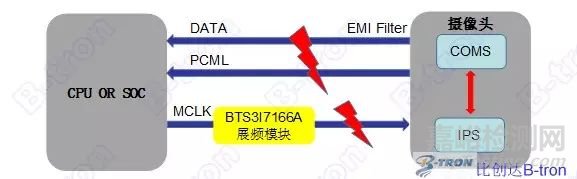

方案2：展頻方案應用于單線時鐘信號來抑制由時鐘倍頻所產生的干擾







BTS3I7166A 展頻模塊使用方法

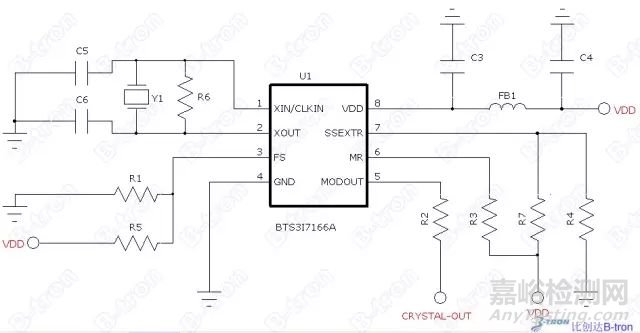

BTS3I7166A 展頻模塊原理圖

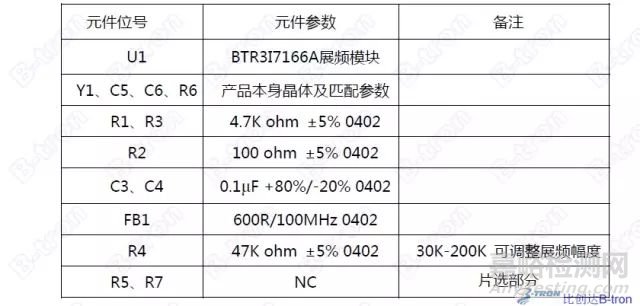

BTS3I7166A 展頻模塊 BOM 參數





 BTS3I7166A 展頻模塊 DEMO BOARD



 BTS3I7166A展頻模塊使用說明



 1. 模塊 VDD電源供電電壓為 3.3V/2.5V，推薦使用 3.3V電源供電。



2. 芯片對時鐘信號支持的頻率范圍是 10-80 MHz。



3. 在用于晶振時鐘源的情況下，將機器本身的晶體及匹配的元件拆下貼在Y1、C5、C6、R6 位號處，模塊中的 OUT 焊點接到主芯片的 XIN 腳即可，主芯片的 XOUT 懸空。



4. 在用于單線時鐘信號的情況下，請將時鐘信號輸入焊接到上圖所示位置，OUT焊點輸出到需展譜的時鐘信號腳。



5. R4 默認值為 47K ，客戶可以根據機器測試的情況在 30K-200K 之間調整參數。



6. 關于芯片的封裝和其他未盡說明可參考我司提供的 BTS3I7166A  IC 規格書。



7. PCB Layout時展頻IC電路盡可能緊靠主芯片,并且晶體盡量靠近 BTS3I7166A 展頻IC, 晶體的走線盡可能短和BTS3I7166A 展頻IC的輸出線盡可能短。



總結



展頻方案對于抑制 EMI 效果顯著，它能減少旁路電容、扼流圈、磁珠以及屏蔽罩等其他抑制干擾組件的使用，有助于實現產品的小型化。如果在產品設計階段就采用展頻方案，更可節省測評時間和研究EMI 對策的費用。這種主動型的EMI 防護方案將會在今后得到更廣泛的應用，謝謝。
