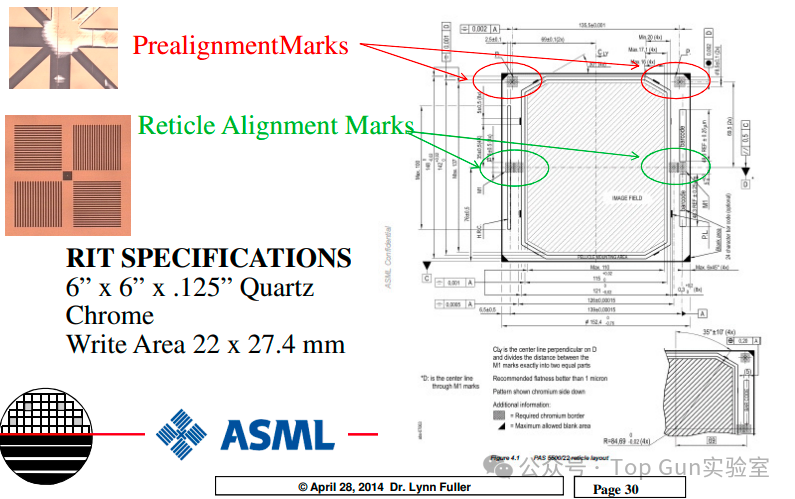

對準標記的作用是什么？在多層光刻工藝中，由于每一層圖案的特征需要與前一層精確對齊，甚至幾納米的偏差都會對最終芯片的性能產生重大影響。對準標記通過計算機視覺或掃描機制幫助光刻機識別和校準硅片上的位置，從而實現納米級甚至亞納米級的圖案對齊。這些標記通常制作在芯片的邊緣或非功能區（少部分在芯片中間的功能區），它們?yōu)楣饪虣C(jī)提供了一個可靠的基準點，使多層圖案能夠完美疊加。

探索ASML光刻機中的對準標記

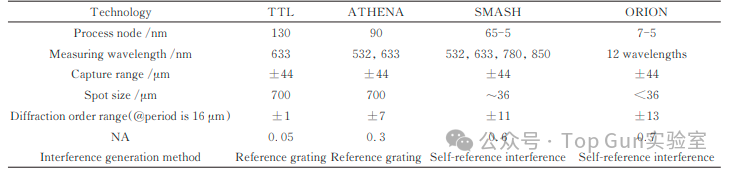

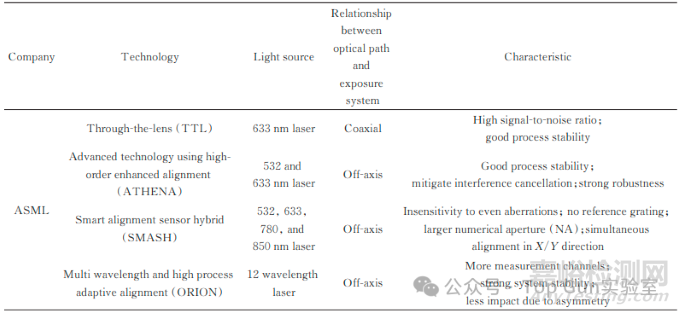

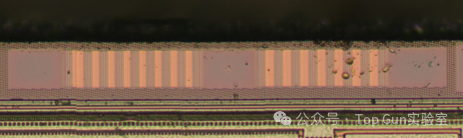

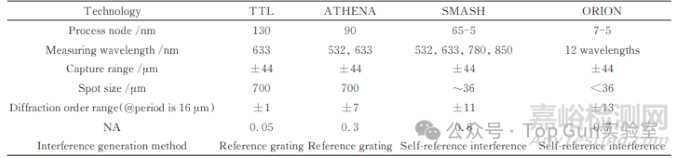

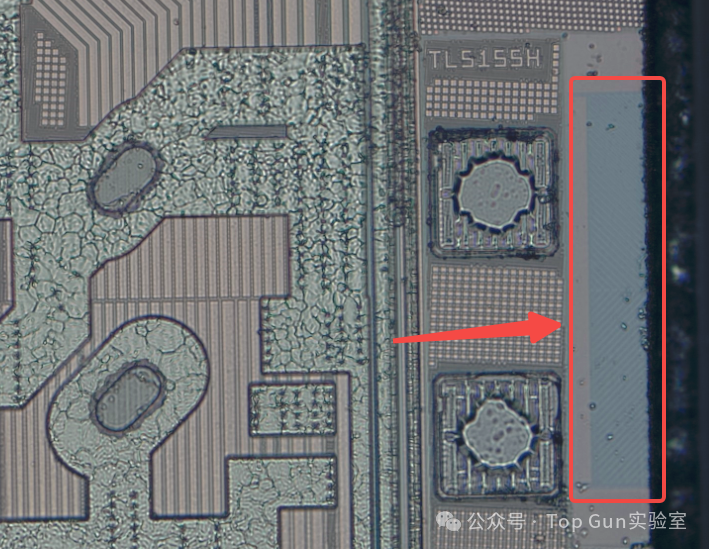

ASML是目前世界領先的光刻機制造商，其設備配備了最先進的對準技術，在發展過程中經歷了不同代際的演進。ASML光刻機的對準標記形貌（Alignment Marks）也隨著光刻技術的發展不斷改進與優化。本文將介紹幾種具有代表性的ASML光刻機對準標記形貌，包括TTL、ATHENA、SMASH和ORION系統中的對準標記，并結合B站UP主Kurnal分享的芯片實物圖一探究竟。

注：其中ORION為推測（歡迎各位大佬指正）。

TTL對準標記

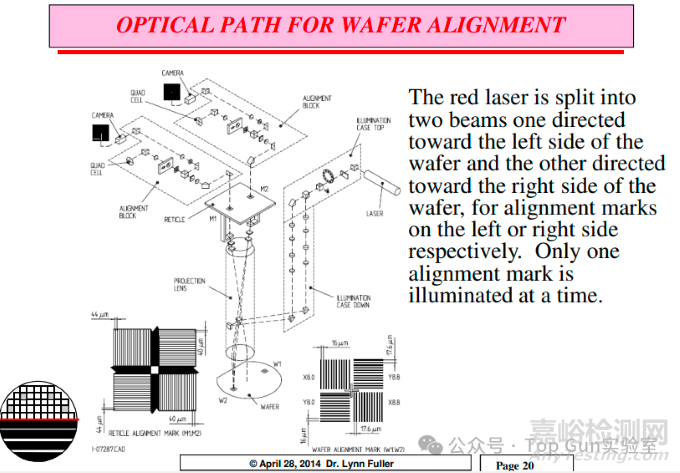

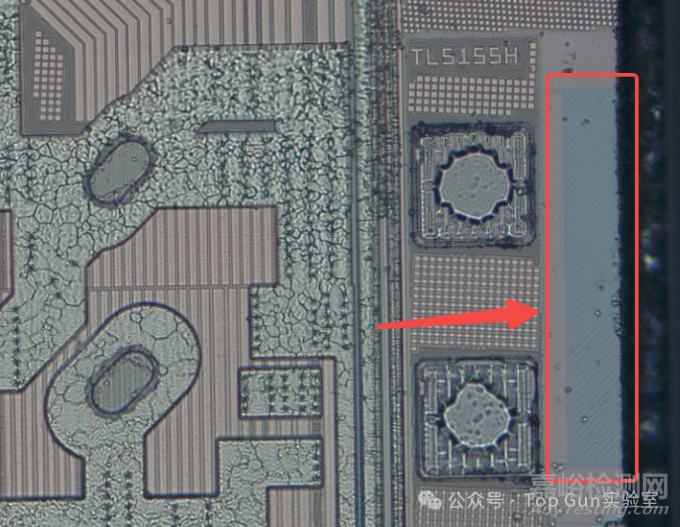

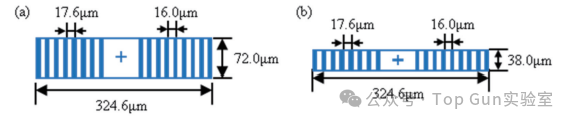

TTL（Through The Lens，透鏡對準）技術是ASML光刻機早期對準標記的一種形式。其原理是通過光刻機的光學系統對硅片表面的標記進行光學掃描，對比標記的位置和形貌，從而精確識別和對齊硅片。TTL技術用于早期光刻機時代中，盡管已經實現了高精度對準，但在現代高精尖芯片制造中，其對準精度和適應性已無法滿足需求。

來源于ASML資料

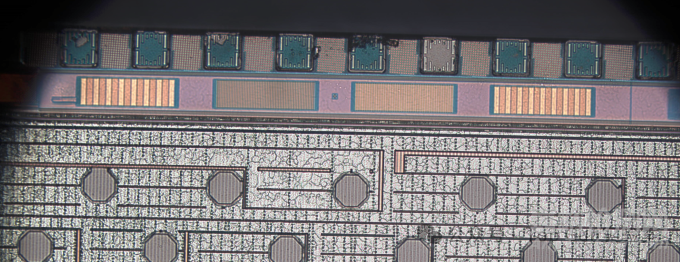

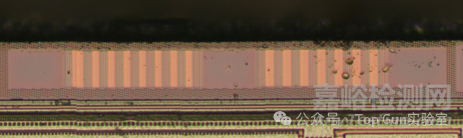

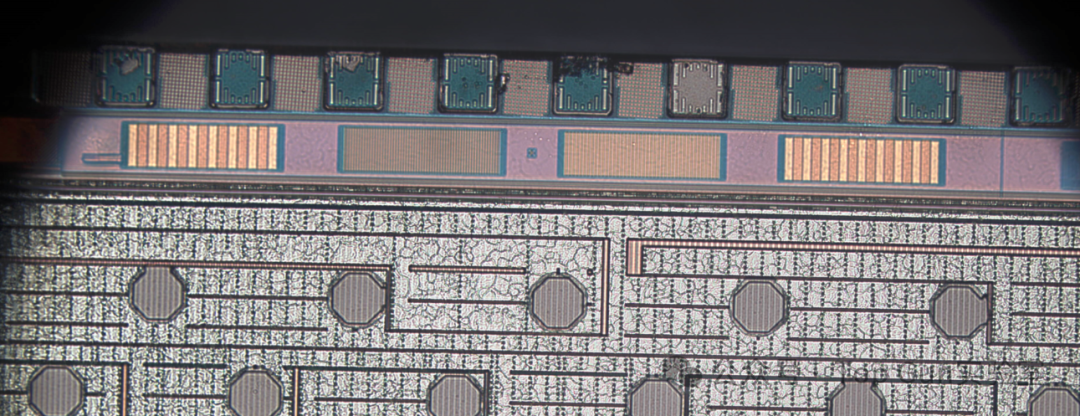

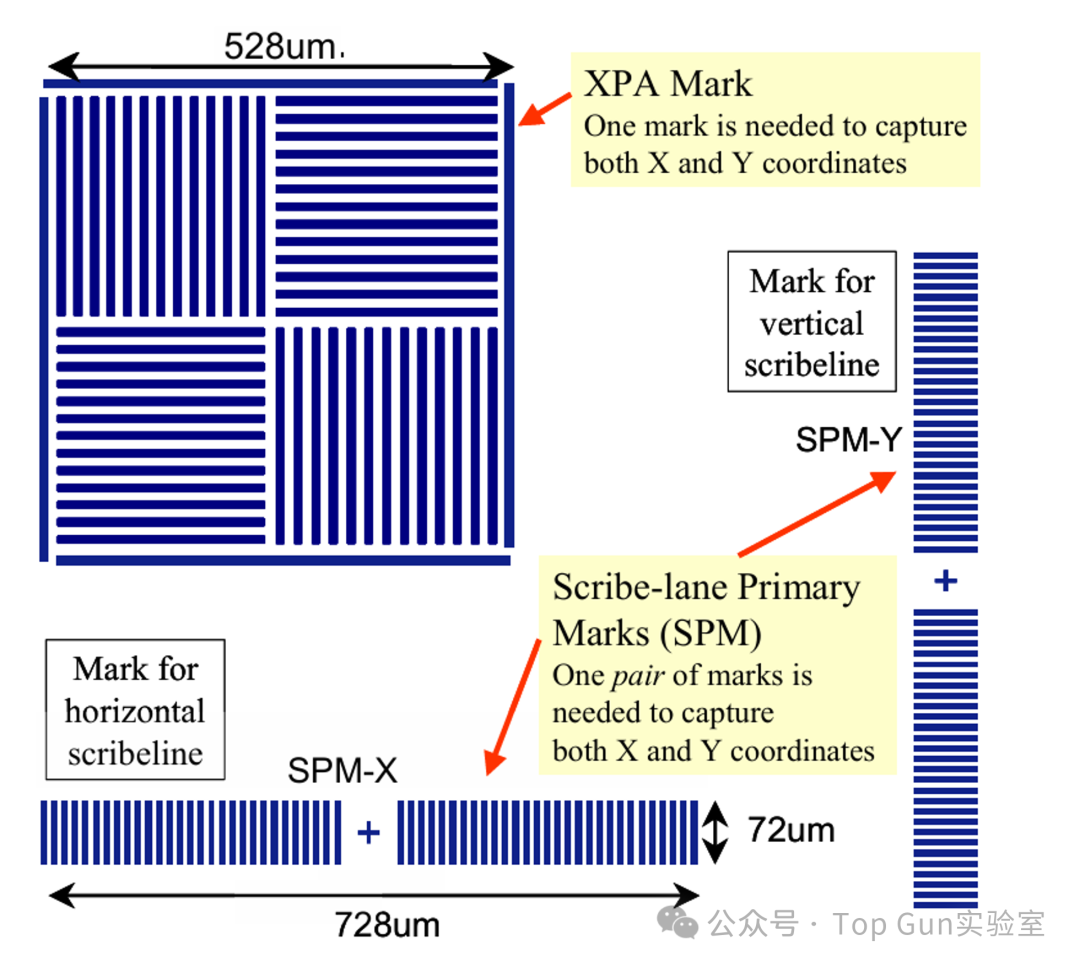

針對XPA標記尺寸過大的問題，ASML將XPA標記中的X部分和Y部分拆開來，形成標準型SPM-X和SPM-Y標記應用于ATHENA，長條形的設計使其便于放置在劃片槽區域。

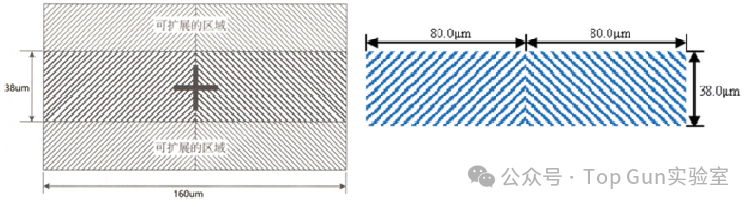

SMASH應用于ASML中高端光刻機，是由一系列旋轉了45°的等間距線條構成。該標記的最大優點是，一次掃描就可以同時確定X和Y方向的位置，因此SMASH對準效率大大提高。
