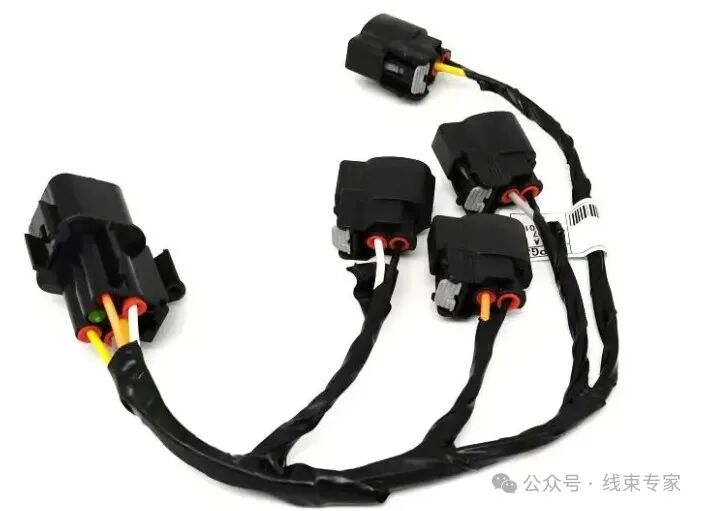

一、DV實驗?zāi)康呐c標準依據

1. 實驗?zāi)繕?/span>

驗證線束設計的合理性，確保滿足整車電氣架構需求；

檢測潛在失效模式（如端子退針、絕緣破損、EMC干擾）；

提供數據支持，優化生產工藝與材料選型。

2. 核心標準

QC/T 29106：汽車用低壓線束技術條件，涵蓋耐壓、絕緣、溫升等基礎測試；

USCAR-21：端子壓接性能規范，規定拉脫力、振動、鹽霧等測試方法；

ISO 16750：道路車輛電氣電子設備環境條件，定義溫度、濕度、機械沖擊等測試要求；

GB/T 28046：道路車輛電氣及電子設備環境試驗，補充化學腐蝕、防水等測試。



二、DV實驗核心測試項目

（一）機械性能測試

振動測試

標準：GB/T 2423.10（正弦振動）、GB/T 2423.56（隨機振動）

參數：頻率范圍5-2000Hz，加速度20g，時長24小時（XYZ三軸）

驗收標準：線束無斷裂、端子無退針，瞬斷時間≤1μs，電阻變化≤5mΩ

彎曲與拉伸測試

彎曲壽命：線束以半徑5D（D為線徑）彎曲10萬次，絕緣層無開裂；

拉伸強度：施加35kg拉力（低壓線束）或50kg（高壓線束），位移量≤0.2mm。

插拔耐久性

測試方法：連接器插拔500次（高壓）或100次（低壓），插拔力衰減≤15%；

判定標準：接觸電阻≤0.5mΩ（低壓）或1mΩ（高壓），外觀無變形。

（二）電氣性能測試

絕緣與耐壓測試

絕緣電阻：DC 500V測試，線間及線地電阻≥100MΩ（常態）/≥5MΩ（濕熱后）；

耐壓測試：AC 1500V（高壓線束）或AC 500V（低壓線束），持續1分鐘無擊穿。

電壓降與載流能力

電壓降：額定電流下，端子間壓降≤50mV（低壓）或≤100mV（高壓）；

溫升測試：滿載2小時，溫升ΔT≤55K（低壓）或40K（高壓）。

屏蔽效能測試

標準：CISPR 25（車輛電磁兼容）

方法：三軸法測量30MHz-1GHz頻段屏蔽衰減，覆蓋率≥85%；

限值：表面轉移阻抗≤20mΩ/m（低頻段）/≤100mΩ/m（高頻段）。

（三）環境適應性測試

溫度循環測試

條件：-40℃（4h）↔+85℃（4h），循環50次（高壓線束需+125℃）；

要求：絕緣電阻無衰減，外觀無開裂、變形。

濕熱老化測試

條件：溫度85℃、濕度85%RH，持續1000小時；

判定：絕緣電阻≥5MΩ，端子鍍層無腐蝕。

化學腐蝕測試

介質：汽油、柴油、冷卻液、玻璃水（各浸泡24小時）；

標準：質量變化≤5%，絕緣性能達標。

防水防塵測試

IP等級：連接器防護等級≥IP67（高壓）或IP6K9K（涉水工況）；

方法：噴淋（14L/min）、浸水（1m深/30min）后功能正常。



三、DV實驗執行流程

1. 實驗規劃階段

需求分析：根據整車電氣原理圖，明確線束功能分區（動力、信號、接地）；

樣本準備：至少3批次、每批次5套線束（含正負公差樣品）；

設備校準：拉力機、高低溫箱等設備需通過CNAS認證，精度±1%。

2. 測試執行階段

順序原則：先機械后環境、先常態后極端，避免交叉干擾；

數據記錄：實時記錄電壓、電阻、溫度等參數，保存失效樣本影像。

3. 結果分析與優化

失效根因：通過金相切片（端子壓接）、紅外熱像（溫升）定位問題；

設計迭代：優化線徑（如16mm²→10mm²）、調整屏蔽層結構（鋁箔+銅網）。



四、關鍵設備與技術突破

1. 核心測試設備

振動臺：美國UD液壓振動系統，最大載荷500kg，頻率精度±2%；

鹽霧箱：Q-FOG CCT系列，支持循環腐蝕（鹽霧+干燥+濕熱）；

微歐計：Keysight 34420A，分辨率0.01μΩ，四線制測量消除接觸電阻影響。

2. 智能化檢測技術

機器視覺：AI算法識別壓接毛刺、絕緣層破損，檢出率≥99.5%；

數字孿生：通過ANSYS仿真預測線束疲勞壽命，減少實物測試30%。

3. 新材料應用驗證

鋁導線：截面積增加30%（如16mm²銅→21mm²鋁），需通過2000小時鹽霧測試；

硅膠絕緣：耐溫-60℃~200℃，替代PVC，減重15%。



五、行業案例與經驗總結

案例1：某車型高壓線束EMC失效

問題：車載收音機頻段干擾，屏蔽衰減不達標；

分析：屏蔽層覆蓋率僅75%，搭接處存在縫隙；

改進：采用360°全包覆鋁箔+90%覆蓋率銅網，干擾降低20dB。

案例2：端子壓接拉脫力不足

現象：USCAR-21測試中拉脫力僅32kg（標準≥36.3kg）；

根因：壓接高度偏差+0.03mm（標準±0.02mm）；

措施：更換伺服壓接機，精度提升至±0.01mm，良率從92%升至99%。



六、未來趨勢與挑戰

高壓平臺升級：800V系統要求耐壓1500V，絕緣層厚度增加0.2mm；

輕量化與集成化：鋁導線、FPC柔性線路板替代傳統線束，減重40%；

智能線束：集成溫度、電流傳感器，實現實時狀態監控；

綠色制造：可降解護套材料（如PLA）應用，回收率提升至90%。
