簡單地來講：將接收裝置接收到的有用信號進行放大，以便后級再做進一步處理。如何理解這句話：我們類比射頻功率放大器來講，信號源給射頻功率放大器一個小電壓信號，通過功放增益將信號進行線性放大。

舉個例子來講某射頻功率放大器的增益（Gain）為50dB，此時模擬信號源給射頻功率放大器-10dBm的信號、在功放的線性范圍內此時功放的輸出功率應該為40dBm。通過這段講解我們了解到外置預放是將小信號電壓通過增益得到一個較大信號的電壓信號，以便我們?cè)僮龊蠹?jí)的處理。

當EUT的測試數據比底噪低時，測試數據會被底噪淹沒、這種情況下我們是無法掃描到樣機的實際信號。

由于底噪的原因?qū)е聼o法掃描到樣機的實際信號接下來我們通過增加一個增益為40dBm的外置預放將有用信號進行放大，見下圖。

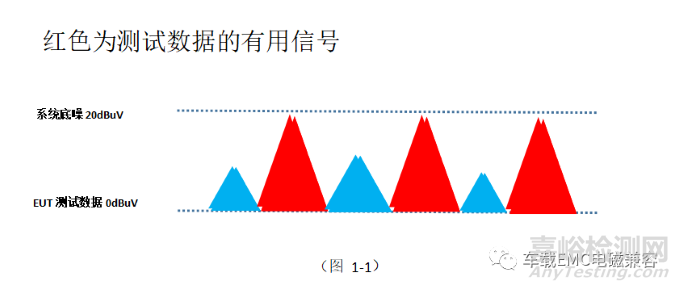

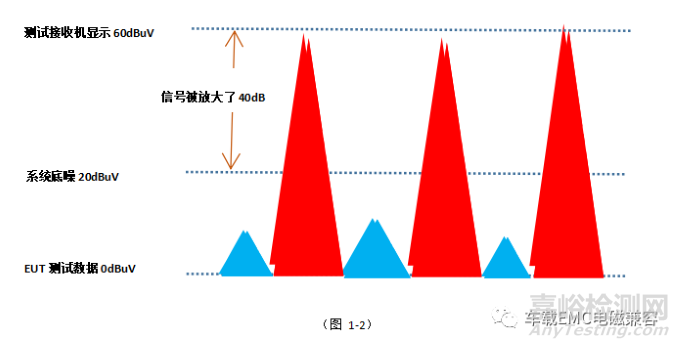

通過對比圖 1-1和圖 1-2我們發現外置預放將有用信號放大40dB，這個時候樣機的實際信號高于系統底噪，我們通過接收機和PC獲取到了測試數據。講到這里大家又有一個疑問，我樣機的信號明明大概只有20dBuV，現在被增益了40dB變成了60dBuV。該如何得到樣機的真實測試數據呢？各位讀者朋友們，大家不要急聽小編一一道來。人狠話不多，直接上原理圖。

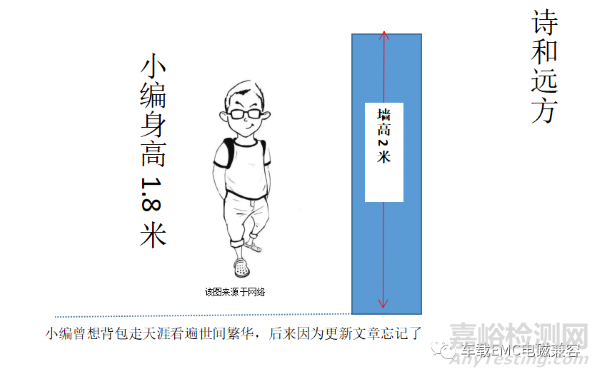

假設“詩和遠方”在2米的墻外，此時小編身高只有1.8米這個時候小編是不是看不到外面的“詩和遠方”。就好比前面提到的“當EUT的測試數據比底噪低時，測試數據會被底噪淹沒、這種情況下我們是無法掃描到樣機的實際信號。

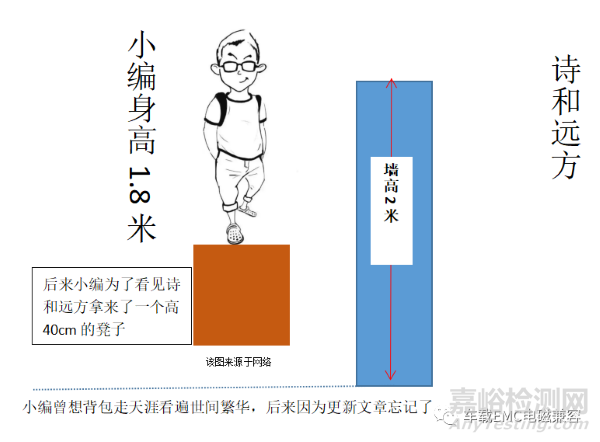

后來小編為了看見詩和遠方搬來了一個高40cm的凳子（由于無法掃描到樣機數據，我們外置了一個40dBm的放大器）。在這個過程中從小編看不到詩和遠方最終看到詩和遠方，小編的身高沒有變（樣機的實際發射能量沒有變），唯一的變量是由于小編搬來了一個40cm高的凳子，墻相對于小編來講降低了40cm,（外置40dBm的放大器，相對于樣機的有用信號來講底噪降低了40dB）。
