鋰離子電池作為一種清潔高效的儲能介質，在儲能領域大規模應用的同時，也伴隨著巨大的安全隱患。無論是在電池制造階段，還是服役階段，提前發現電池內部缺陷或者失效行為都能有效降低安全事故發生的概率。



常規的拆解檢測方法雖然能夠直觀地觀察到電池內部失效后的特征，但是這種檢測方法帶來的破壞性是不可逆的。



無損檢測技術能夠在真實的環境和使用工況下對電池實施原位檢測分析，具有非破壞性、實時檢測等優點，能夠精準反饋電池失效、壽命衰減等動態變化過程，有助于進一步優化材料設計、精進電池制造過程、提升電池安全水平。



基于此，本文介紹了針對鋰離子電池檢測開發的基于X射線成像、計算機斷層成像、中子散射技術、超聲波探測、電化學阻抗譜等五大類原位無損檢測方法，并對各方法的工業化應用前景進行了展望。



1.數字X射線成像



數字X射線系統（DR）是計算機數字圖像處理技術與X射線放射技術相結合的一種先進的X射線照相技術。利用X射線穿過物體投射到探測器上，然后探測器將X射線影像信息轉化為數字影像信息并同步傳輸?shù)讲杉ぷ髡旧?，最后利用工作站的專業軟件進行圖像的后處理的一種二維X射線成像表征方法。



DR技術不僅具有檢測速度快、探測效率高，X射線輻射劑量小，曝光條件易于掌握等優勢，也可以方便地對圖像進行存儲和后處理。



2.計算機斷層成像



計算機斷層成像技術（CT）是一種利用X射線穿透物體時的吸收差異來獲取圖像。通過對被掃描的樣品進行多角度的掃描，結合計算機重建技術，生成樣品內部的三維結構圖像。



在對檢測物體無損傷的條件下，它能清晰 、準確、直觀地展示被檢測物體的內部結構、組成、材質及缺損狀況。



在鋰電池研究中，可以應用于制造缺陷檢測、電池材料的微觀結構表征、電池老化機理及失效模式分析等。

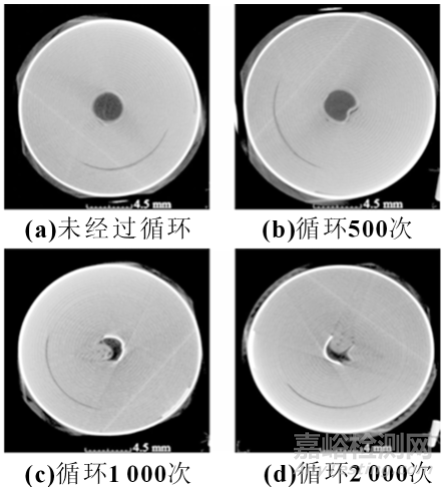

圖1 圓柱鋰電池經過不同循環次數后的CT掃描圖像



3. 中子散射



中子散射是通過測量中子被樣品散射后能量和動量的變化，來研究物質在原子、分子尺度上的結構和微觀運動規律的技術。



中子散射可以探測電池在運行過程中發生的復雜結構和化學過程，進行真正的原位/原位測量，對電池相關元素（如鋰）具有高度敏感性。



常見的中子散射相關技術有中子衍射、小角中子散射、中子反射、中子成像及非彈性中子散射等。



國內外研究人員對于中子散射技術在鋰離子電池應用方面的研究主要集中于鋰電池電極材料中鋰離子遷移分布、電解液損耗及分解氣化等，通過中子散射相關技術，可以原位、實時、直觀快速地監測鋰離子電池內部的宏觀變化。

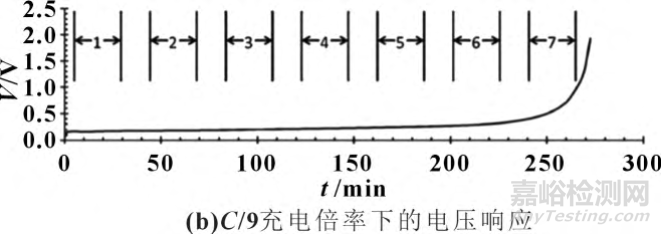

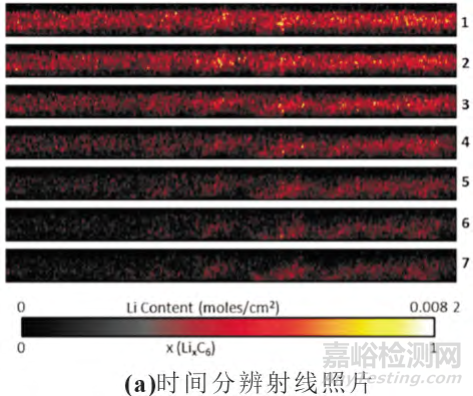

圖2 首次充電過程中鋰在石墨陽極中分布



4.超聲波探測



超聲波具有比普通聲波更高的聲壓、聲速和聲強，其穿透力較普通聲波要強很多，當超聲波遇到兩種不同介質的界面或不同密度的材料時，便會在交界面上發生折射或反射，若遇到缺陷，反應在示波器上的圖譜會出現明顯的峰值變化，因此利用超聲波可以對鋰離子電池進行無損檢測。



超聲波檢測具有定位準確、檢測快速、靈敏度高、成本低等優點，且針對樣品中的宏觀缺陷、組織結構和力學性能具有良好的評估能力，是一種創新、簡單、快速的檢測手段。

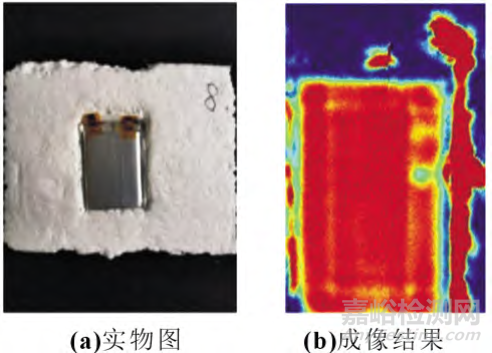

圖3 小型聚合物電池空耦超生檢測圖片



5.電化學阻抗譜



電化學阻抗譜（EIS）是一種電化學測量手段，在電化學電池處于平衡狀態（開路狀態）下或者在某一穩定的直流極化條件下，按照正弦規律，施加小幅交流激勵信號，研究電化學的交流阻抗隨頻率的變化關系，稱之為頻率域阻抗分析方法。



通過測定鋰電池的內部電導率（阻抗），可以準確反映鋰電池性能、能量損耗、熱量等方面信息，從而達到實時監測鋰電池的內部狀態，及時處理異常情況，提前預警電池老化等情形的目的。

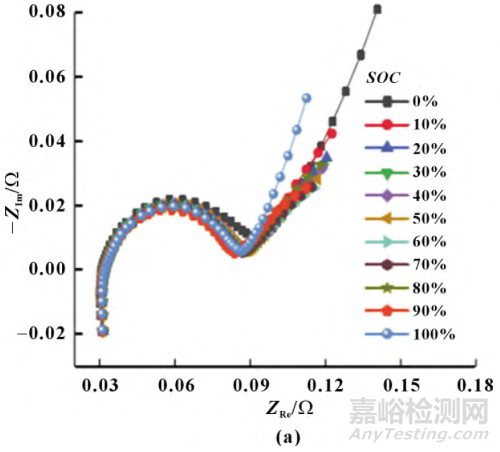

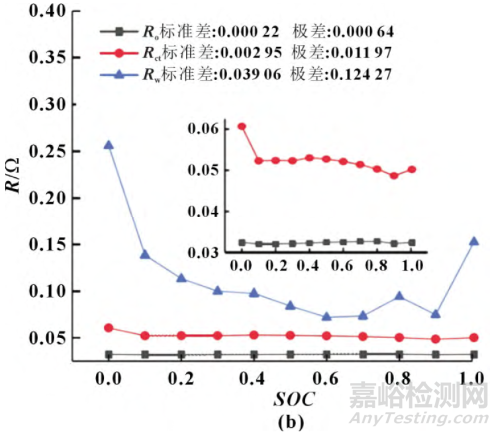

圖4 25℃時，不同SOC電池的電化學阻抗譜及其擬合參數(b)



6.其它無損檢測方法



除了上述無損檢測方法之外，國內外研究人員也將紅外、拉曼、核磁、壓力傳感 、光柵等技術應用于鋰電池?zé)o損檢測中。



無損檢測方法對比分析及工業化應用現狀

方法	技術特點	存在問題	工業化應用現狀
DR	二維圖像、成像快、檢測時間短、設備便宜	結構復雜樣品需多角度拍攝，檢測過程存在輻射風險	應用于醫療、制造業；電池制造業用于檢查電池制造過程中的缺陷
CT	三維圖像、檢測精度高、檢測內容更全面	設備造價高，檢測成本高，檢測效率低，過程存在輻射風險	應用于機械零部件、精密器械、復合材料等無損檢測；電池制造業用于電極斷裂、電極褶皺、極片對齊度和內部異物檢測
中子散射	中子束穿透力強，可檢測厚度、結構復雜的物體	設備成本高、成像速度慢、分辨率較低、檢測條件苛刻	應用于航空航天高端產業，距離電池?zé)o損檢測工業化應用仍有一定距離
超聲探測	檢測靈敏度高、速度快、成本低、對人體無害、對缺陷進行定位和定量	測試結果顯示不直觀、探測技術難度大、對被測物的厚度、表面平整度要求較高	廣泛應用于鑄件縮孔、氣泡、焊接裂紋、夾渣及厚度檢測，國內外已開發針對鋰電池?zé)o損檢測的大型設備
電化學阻抗譜	測量時間短、測試設備簡單、能夠?qū)崿F(xiàn)在線監測	測試過程極易受到外界環境的干擾、數據分析專業度較高、數據解析復雜	國內外眾多電化學工作站制造商已開發出多款便攜式測試設備，應用前景良好



在全球“碳中和”的大背景下，鋰離子電池的應用領域不斷擴展，應用規模將爆發式增長，但是鋰離子電池的安全問題始終是限制其在儲能以及其它領域進一步大規模應用的重要原因。



近十幾年來，隨著研究人員的不斷努力，諸如X射線成像技術、超聲探測技術等已經成功應用于鋰離子電池生產制造過程，這些技術的應用對于鋰電池行業整體產品質量的提升起到了關鍵作用。



同時，中子散射技術、電化學阻抗譜技術等更加先進的動態在線監測技術的開發將進一步豐富鋰離子電池?zé)o損檢測手段，使研究人員更加充分直觀地了解鋰離子電池內部的動態變化，有助于行業進一步優化材料設計、精進電池制造過程、提升電池安全水平。



但是，鋰離子電池組成結構復雜、各組件材質多樣化、服役工況復雜多變且充放電過程中電池內部時刻發生著復雜的物理化學變化，鋰離子電池的無損檢測技術的發展不是單一的，未來必定朝著多功能化、自動化、智能化、數字化、立體化、系列化等方向發展。



來源信息：



作者：權朝明，陳曉文，孟祥飛，等



來源：電源技術



轉自：鋰能星空研學社
