高原地區的低氣壓、低溫差、強輻射等特性，會對電工電子產品的絕緣性能、散熱性能等造成顯著影響。根據國家標準GB/T 20626.1規定，使用海拔超過1000米的高低壓電工電子產品，或超過2000米的低壓電器及低壓成套開關設備和控制設備，定義為高原型電工電子產品。本文將結合試驗數據，解析高原環境對電工電子產品的絕緣性能和散熱性能的影響，提出相應解決方案。



一、原因分析



高原環境對電工電子產品絕緣和散熱性能產生影響的原因分析：



1．絕緣性能



高原環境由于氣壓低，空氣密度低，氣體分子間距增大，電子在電場作用下更容易加速并引發電離，使得空氣的絕緣能力下降，導致以空氣為絕緣介質的電工電子產品的絕緣強度降低。



2．散熱性能



高原環境空氣密度低，空氣密度較低，空氣分子間距大，熱傳導和對流過程中可用于傳遞熱量的介質減少，導致熱傳導和對流散熱效率下降，使得空氣為散熱介質的電工電子產品散熱困難，溫升升高。



二、驗證



1.高原環境對絕緣性能產生影響的驗證



研究對象：采用球頭棒電極（φ10mm）-板工裝。



試驗條件：利用國內首家可模擬海拔0米~7000米的高海拔人工氣候室，分別模擬海拔2000m、3200m和4000米的氣壓環境，保持溫度20℃、相對濕度50%的溫濕度條件。



試驗方法：采用GB/T 16927.1《高電壓試驗技術 第1部分：一般定義及試驗要求》中規定的升降法，在空氣間隙300mm、400mm、500mm、600mm下進行U50工頻放電試驗，分別在每個海拔點每個間隙下進行30次放電試驗，驗證球頭棒電極（φ10mm）-板空氣間隙U50放電特性，詳見圖1。



試驗結果：根據圖1的數據，在模擬海拔2000米、模擬海拔3200米和模擬海拔4000米的環境下，擊穿電壓值都出現了下降，這說明空氣的絕緣性能隨著海拔的上升而下降。

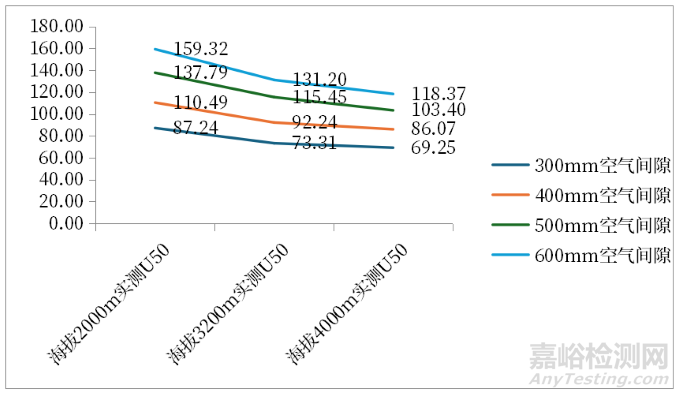

圖1 不同海拔下球頭棒電極（φ10mm）-板空氣間隙U50放電特性



圖2展示了對于不同的電氣間隙，隨著海拔升高而擊穿電壓值的下降幅度?？梢钥吹?，隨著電氣間隙的增大，下降幅度也在增大，這說明隨著電壓等級越高，海拔對其影響越大。

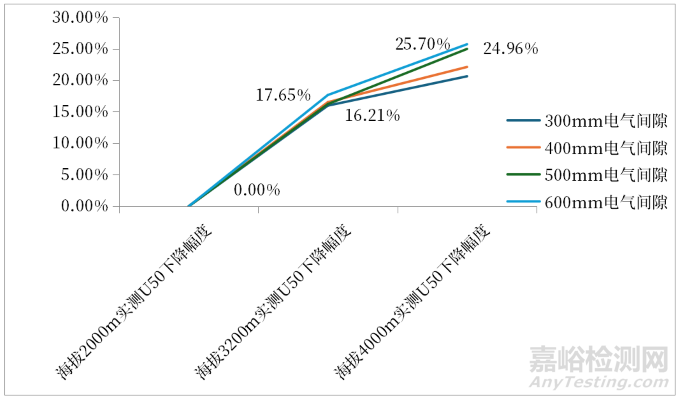

圖2 不同的電氣間隙隨著海拔升高而擊穿電壓值的下降幅度



2.高原環境對散熱性能產生影響的驗證



研究對象：試驗室采用型號為GCS2500A的低壓成套開關設備。



試驗條件：分別模擬海拔2000m、3000m、4000m、5000m的環境。



試驗方法：使用GB/T 7251.1-2023、GB/T 7251.2-2023中規定的溫升試驗方法。在眾多測試點中共選取96個測試點進行數據分析，測試點主要分布在斷路器進出線端、母排連接處、熱繼電器進出線端、抽屜功能單元出線端、絕緣手柄和金屬外殼上，代表了不同的發熱量和溫度區間，詳見圖3。

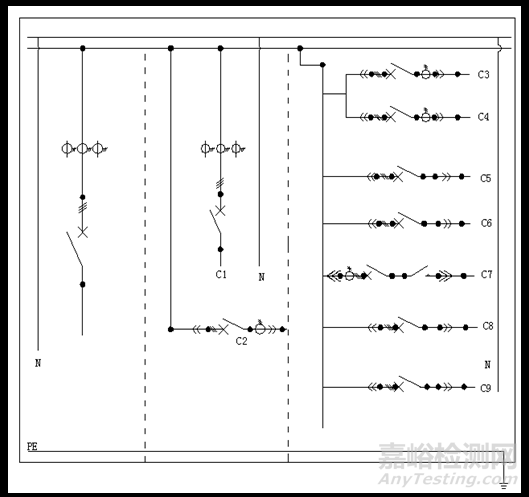

圖3 低壓成套柜的溫升測試點示意圖

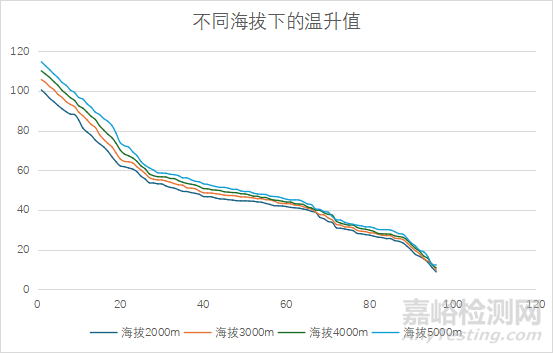

圖4 低壓成套柜不同海拔下各測試點溫升值

試驗結果：由圖4可知，各測量點溫升隨海拔升高而遞增，且溫升絕對值越大，海拔變化對其影響越顯著。



如果以每20K作為分界，以最高溫升值來看，隨著海拔逐級升高，在溫升值處于0~20K和20K～40K區間，海拔每升高1000m溫升值增加在2K以內；在溫升值處于40K～60K區間，海拔每升高1000m溫升值增加在3K以內；在溫升值大于60K區間時，海拔每升高1000m溫升值增加都在6K以內；4000m比3000m平均增加99.3%，5000m比4000m平均增加130.6%。可以得出，海拔對溫升的影響呈現加速效應，每千米影響強度隨基礎溫升值提高而增大（詳見圖5）。

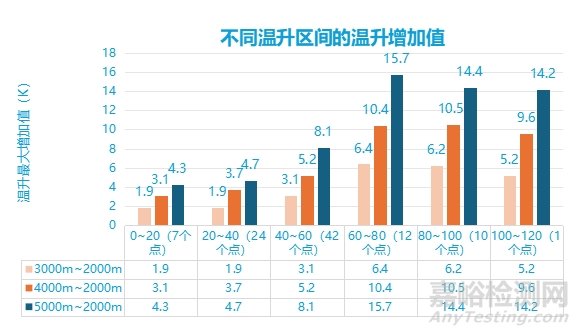

圖5 低壓成套柜不同溫升區間的溫升增加值



三、解決方案



為減少高海拔對電工電子產品絕緣性能和散熱性能的影響，針對產品設計提出以下解決方案：



1. 絕緣性能提升方案



增加電氣間隙和爬電距離



增加輔助絕緣材料，如在不同的極間或者極對地間增加絕緣隔板



風險警示：



未達標設計可能導致：

發生絕緣擊穿現象

引發短路事故



2、散熱系統優化方案

增加載流導體尺寸來增強散熱性能

采用強迫風冷的方式來彌補散熱性能的下降

按制造廠定的海拔降容系數來降低容量使用



風險警示：

散熱不足將導致：

絕緣材料和內部元件加速老化，電氣連接失效，使用壽命縮短，引發安全事故
