石墨負極



鋰離子電池通過 Li+往返脫嵌于正負極之間實現化學能與電能相互轉換



鋰離子電池主要是由正極、負極、電解液、隔膜等部分組成，其中正、負極為活性組分，是能量存儲的載體。



鋰離子電池工作原理：



以鈷酸鋰和石墨負極為例，



1）充電時，電子從正極轉移到負極，同時鈷酸鋰中的鋰失去電子成為鋰離子進入電解液，鋰離子穿過隔膜后進入石墨負極，并在負極接受電子還原成為鋰。



2）放電時，鋰在負極失去電子后，穿過隔膜回到正極，并在正極接受電子被還原，完成放電。鑒于鋰離子的這種傳輸特點，鋰離子電池又被稱為“搖椅電池”，其中電極材料脫嵌性能是鋰離子電池性能的決定因素之一。

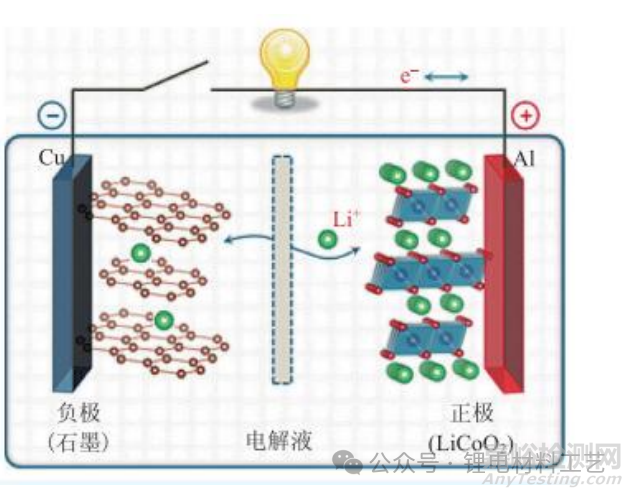

鋰離子電池工作原理



石墨是目前動力電池負極材料商業化應用的主流。目前商業化的負極材料主要有石墨（天然石墨和人造石墨等）、無定形碳（軟碳和硬碳）、鈦酸鋰及硅基材料（納米硅碳材料、氧化亞硅和無定形硅合金）。



負極材料可分為石墨、無定形碳、硅基材料



石墨通過嵌入的方式進行儲鋰。不同的負極材料可以通過嵌入、合金化或者轉換反應實現儲鋰。石墨為嵌入式的典型代表，嵌入的 Li 插在層狀石墨層間，形成不同的“階”結構。隨著 Li 的嵌入量增加，最終形成 1 階結構，對應石墨的理論容量為 372mAh/g。



石墨負極克容量接近理論值，不能滿足電芯能量密度提升的需求



電芯的能量密度為



其中，Em、Qc、Qa、Uc、Ua、k 分別為電芯的能量密度、正極克容量、負極克容量、正極平均電位、負極平均電位和正負極活性材料的質量或體積與電池總質量或體積的比值，在實際電池體系中，k 值通常介于 0.42~0.61。



目前，高端石墨克容量已達到 360-365mAh/g，接近理論克容量 372 mAh/g。因此從負極材料角度看，電芯能量密度的提升需要開發出具有更高比容量的負極材料。



硅基負極材料最具商業化前景



硅鋰合金的克容量是石墨的 10 倍多，電芯能量密度提升空間大



具有高克容量和低電位等優勢，硅基負極材料是最具商業化潛力。硅鋰化后具有很高的理論克容量，約 4200 mAh/g，是石墨的 10 倍左右。同時，硅還具有較低的電化學嵌鋰電位（約 0.4 V vs. Li/Li+），不存在析鋰問題、儲量豐富等優點，是公認的非常具有潛力的下一代高能量密度鋰離子電池負極材料。根據《高能量密度鋰離子電池硅基負極材料研究》中指出，如果不使用富鋰正極，當電芯能量密度要達到 280Wh/kg 以上時，就必須使用硅基負極。

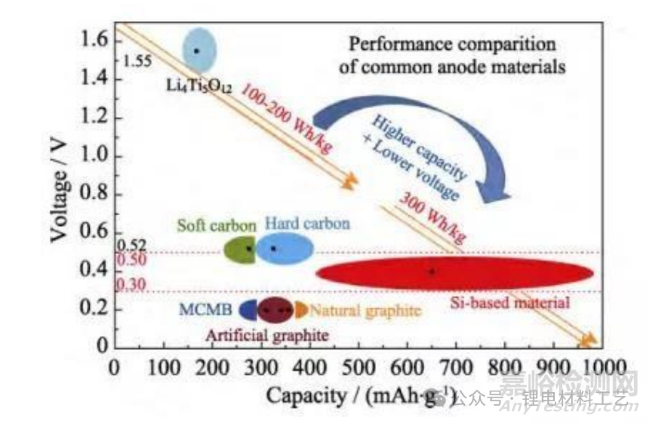

負極材料克容量與鋰離子電池能量密度對應關系



硅基負極材料產業化關鍵點：體積劇烈變化和不穩定 SEI 膜



Li+在脫嵌過程中巨大的體積膨脹效應會導致硅顆粒產生裂紋粉化和結構崩塌。硅表面與電解液接觸，重復形成的固相電解質層（SEI）使電化學性能惡化。

硅是通過合金化儲存鋰，合金化反應伴隨巨大的體積變化。在充電時，硅被鋰化，Si 和 Li+產生一系列的反應，并且體積變化不斷增大。首先，硅顆粒外層出現非晶態的 LixSi，內層依然保持晶態硅。隨著鋰化程度的加大，硅完全鋰化生成 Li22Si5時，其理論容量將達到 4200 mAh/g ，體積膨脹 320%，而碳材料只有 16%。放電時，Li22Si5 會分解成 Li+和 Si，體積隨之變小。

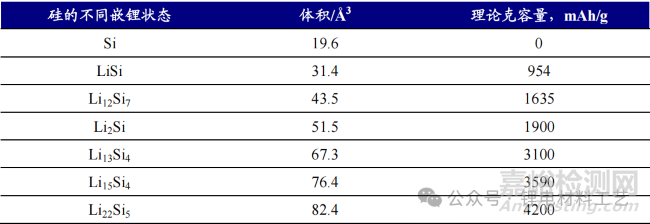

硅及硅鋰合金化合物的晶胞參數和對應的儲鋰比容量

根據中科院物理所研究發現，硅柱陣列電極在嵌鋰過程中（充電）體積膨脹，由初始的圓柱形最終演變成類似于圓屋頂形，而脫鋰過程中（放電）體積收縮，最終演變成碗狀形貌。

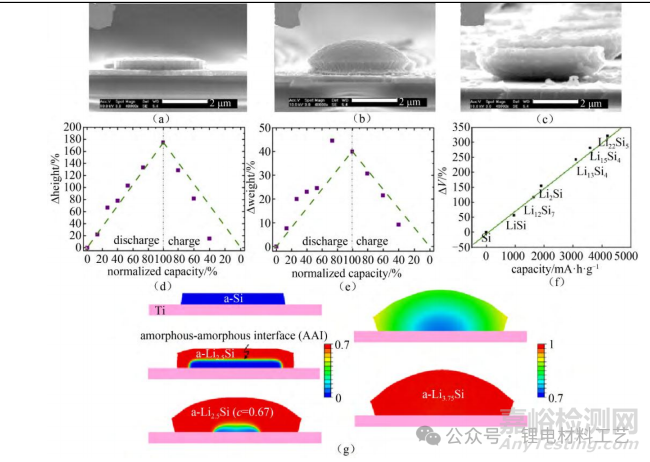

硅柱陣列電極在充放電過程中的形貌演變過程

注：（a）初始態，（b）完全嵌鋰態，（c）完全脫鋰態的硅柱陣列電極形貌，（d）硅柱陣列電極在脫嵌鋰過程中在豎直方向尺寸變化，（e）水平方向尺寸變化、（f）體積變化，（g）硅柱陣列電極在脫嵌鋰過程中形貌以及鋰濃度變化示意圖



巨大體積變化導致硅顆粒的粉化、負極材料活性物質脫落和 SEI 膜持續形成。



1）對于整個電極而言，由于每個顆粒膨脹收縮會“擠拉”周圍顆粒，這將導致電極材料因應力作用從電極片上脫落，進而導致電池容量急劇衰減，循環壽命縮短。



2）對單個硅粉顆粒來說，嵌鋰過程中，外層嵌鋰形成非晶 LixSi 發生體積膨脹，內層還未嵌入鋰不膨脹，導致每個硅顆粒內部產生巨大應力，造成單個硅顆粒開裂粉化。



3）充放電循環過程中，硅顆粒開裂粉化和電極材料的脫落會不斷產生新的表面，進而導致固相電解質層（SEI 膜）持續形成，不斷消耗鋰離子，造成電池整體容量持續衰減。

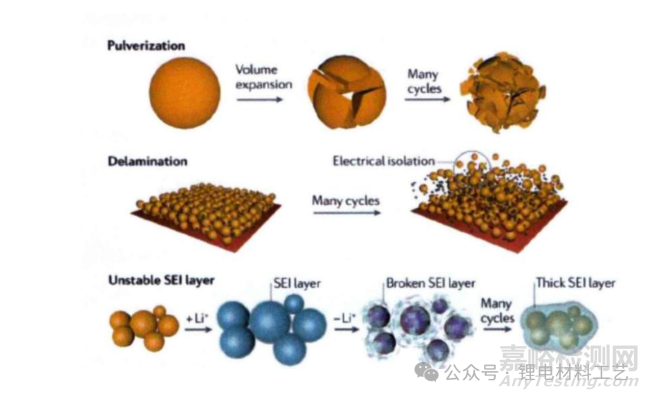

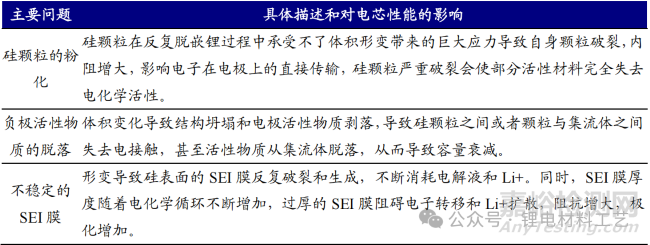

硅鋰合金體積變化對電芯性能的影響

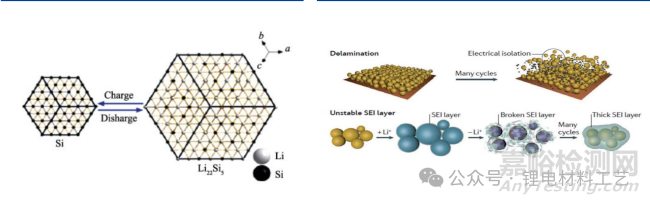

硅基負極電池的失效機理

材料設計和電池體系優化是解決硅基負極材料商業化的主要方式：



1）材料設計，通過硅的納米化、對硅進行碳包覆、加入氧化亞硅等方式，減小體積變化帶來的負面影響。



2）電池體系，目前主要是通過電解液添加劑、負極材料粘接劑、導電劑的優化來來減少硅基負極的膨脹影響。3）電極結構改進，省去粘接劑或集流體，直接將活性材料復合在導電網絡中制得極片。

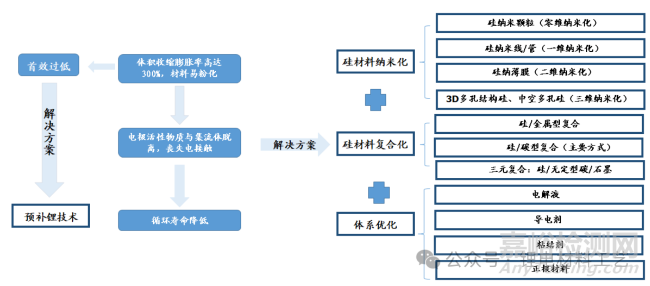

硅基負極體積膨脹和不穩定 SEI 膜解決方法

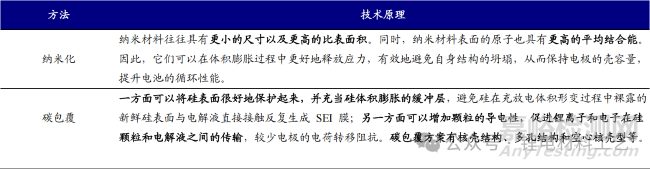

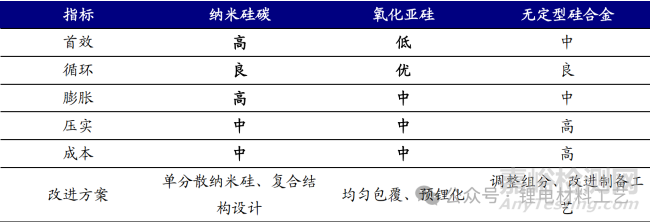

不同材料設計方案對比



硅基負極材料的制備方法多





目前碳包覆氧化亞硅、納米硅碳商業化程度最高

目前，商業化的硅基負極材料主要包括碳包覆氧化亞硅、納米硅碳、無定型硅合金、硅納米線四種，其中碳包覆氧化亞硅、納米硅碳是商業化程度最高的兩種硅基負極材料。



1）碳包覆氧化亞硅，目前較好的碳包覆氧化亞硅碳產品搭配石墨到450-500m Ah/g 容量后使用，已經可以做到在鋼殼電芯中循環 1000-2000 周，在軟包電芯中循環 500-1000 周。



2）納米硅碳，目前商業化的軟包電池和方形鋁殼電池對膨脹依然非常敏感，以致納米硅碳材料仍然較難使用在這類電池上。目前納米硅碳材料的主要應用領域仍是在圓柱鋼殼電池中，以 18650 和 21700 型號為代表。

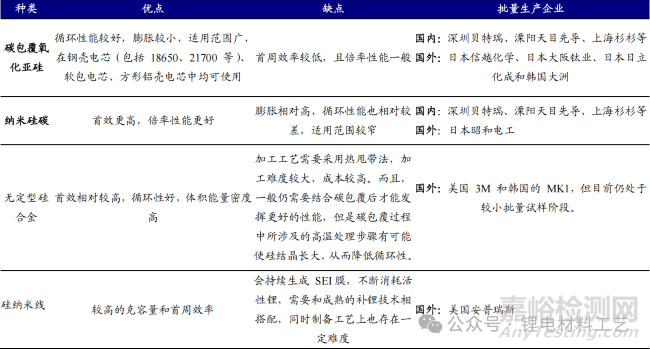

碳包覆氧化亞硅、納米硅碳是商業化程度最高的兩種硅基負極材料



各家部分產品性能情況



硅基負極



石墨類負極接近容量極限，硅基材料是下一代負極

負極材料在鋰電池充電過程中主要起儲鋰作用，其脫嵌鋰電壓和比容量對電池能量密度影響較大。優異的負極材料需同時具備低的脫嵌鋰電壓、高的比容量以及良好的倍率特征和循環性能。



電池的能量密度：



其中，分別為電池的能量密度、正極比容量、負極比容量、正極平均電壓、負極平均電壓以及正負極活性材料的質量與電池總質量比值。負極材料種類較多，可分類碳材料和非碳材料兩大類。前者包括人造石墨、天然石墨等石墨類碳材料以及軟碳、硬碳等無定型碳材料；后者包括硅基、錫基、鈦基等合金型材料。不同材料性能特征差異明顯：



? 石墨類碳材料為插入型負極材料，儲鋰過程鋰離子以固溶或者一階相變進入材料的主體結構，主體結構基本不變，具有較好的放電循環穩定性，目前商業化應用以人造石墨及天然石墨為主。



? 無定形碳材料應用較少，包括硬碳及軟碳材料。其中硬碳材料首周效率低、低電位儲鋰倍率性能差、全電池滿充電態易于析鋰、壓實密度低。軟碳材料首周不可逆容量較大，對鋰平均電位較高，壓實密度低，能量密度偏低。



? 非碳材料為合金化型負極材料，儲鋰過程通過合金化反應，因此比容量高，但由于鋰離子通過與材料加成反應形成合金相，造成材料相結構變化，導致顆粒粉碎及其表面的固相電解質層重復形成從而引起容量的損耗和循環性能較差等問題，目前商業化應用主要通過納米化及碳包覆等技術形成復合材料。硅基負極材料在合金類負極材料中具備最高的比容量、最低的脫嵌鋰電壓，且儲量豐富，最具備大規模商業化應用前景。

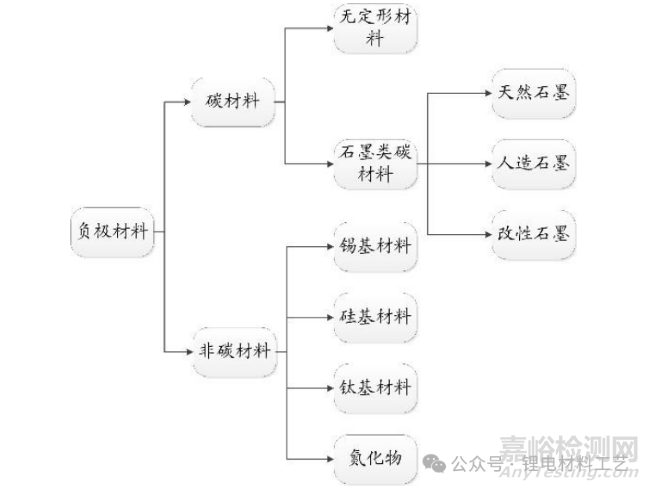

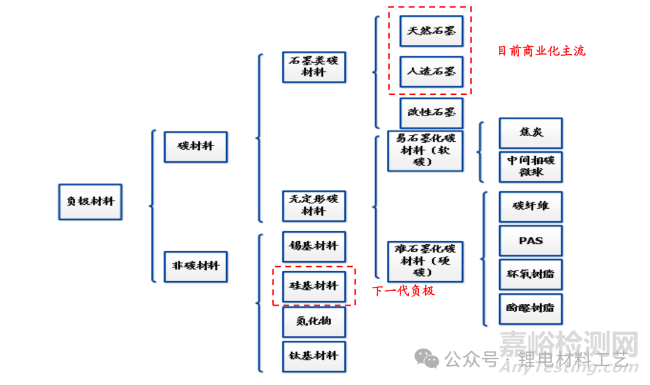

主要負極材料種類

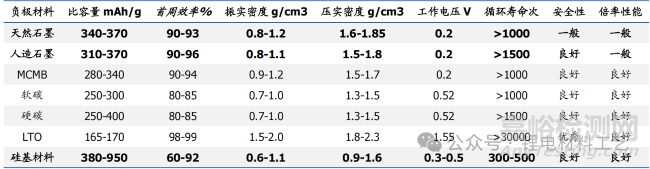

主要負極材料性能特征對比



人造石墨及天然石墨為目前商業化應用主流，硅基負極為下一階段產業趨勢。經過二十多年發展，現階段商業化石墨負極材料已經接近其理論比容量極限（372mAh/g），為進一步提升電池能量密度，尋找更高比容量負極材料成為產業研究重點。硅在常溫下與鋰合金化，理論比容量高達 4200mAh/g，是目前石墨類負極材料的十倍以上，不存在析鋰隱患，安全性好于石墨類負極材料，且儲量豐富，成本低廉，是最具潛力的下一代鋰電池負極材料。

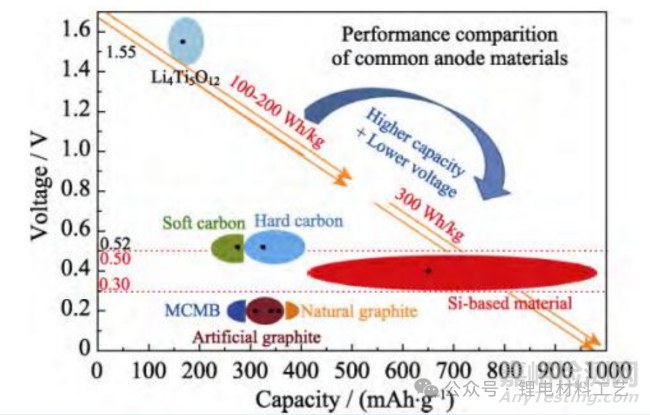

硅基負極是下一代負極材料



固有性能劣勢掣肘應用，材料及電池體系優化是關鍵



由于硅材料在充放電過程中與鋰合金化反應，存在嚴重的體積效應，導致循環性能及庫倫效率較差，大規模商業化仍存掣肘。硅材料在儲鋰過程與鋰離子加成反應形成合金相，因此存在嚴重的體積效應。在充電過程中膨脹率可達 300%（碳材料只有 16%），放電時體積收縮，反復的體積變化容易引致硅顆粒破裂、材料粉化、極片脫落等問題，從而導致循環性能較差。



同時在膨脹過程中容易導致負極表面的 SEI 膜（固體電解質界面膜，避免因溶劑分子共嵌入對負極材料造成破壞）破碎，而在放電過程中 SEI 膜重新形成。因此硅表面的 SEI膜始終處于破壞-重構的動態過程中，最終導致 SEI 膜厚度持續增加，界面阻抗升高，活性物質消耗，致使容量衰減，庫倫效率較差。



通過材料改性及電池體系優化，提升循環壽命及首次效率是硅基材料大規模商業化應用的關鍵。



? 材料改性：主要包括結構化改性和碳包覆改性。通過納米化、氧化亞硅及碳包覆等手段形成硅碳復合材料減小體積效應對硅顆粒及 SEI 膜破壞從而提升循環性能。



? 電池體系：除了粘結劑、導電劑、電解液的綜合匹配以降低硅基材料體積膨脹的負面影響外，干電極技術及預補鋰技術有望成為突破的關鍵。



硅基負極應用需材料改性及電池體系優化

? 納米化：顆粒尺寸小有利于應力釋放，當硅顆粒粒徑＜150nm 時，體積效應減弱，納米硅在充放電過程中會膨脹但不容易破碎，可提升循環性能。主要包括納米顆粒、納米線、納米片等，可以提高材料的結構穩定性，緩沖材料的體積膨脹，并且可以增加材料的活性界面。



? 碳包覆：由于納米硅比表面積較大，容易團聚，壓實密度低，以及硅材料巨大的體積效應，將納米硅與碳分散復合則是一種較好的技術方案。碳包覆可提升硅顆粒導電性，提升倍率性能，防止納米硅團聚，完整的碳包覆可減小硅材料與電解液直接接觸，抑制 SEI 膜過度生長，穩定界面，提升庫侖效率。



? 氧化亞硅（SiOx，0＜x≤2）：由于 SiOx 首次嵌鋰的過程中會生成金屬鋰氧化物 LixO及鋰硅化合物，可有效緩沖脫嵌鋰產生的體積膨脹，提高循環性能。但同時 LixO 及鋰硅化合物的產生是不可逆過程，進一步加劇首效過低的問題，低于納米硅，且比容量也相對較低（SiO 為 2680mAh/g，Si 為 4200mAh/g）。不過相比而言，具有更小的體積膨脹和更好的循環穩定性對于動力電池更為重要，因此更具發展前景。



根據不同的硅碳復合方式，硅基負極材料按結構類型主要分為：



? 包覆型硅基負極：包覆型硅基負極材料將不同納米結構的硅材料進行碳包覆，這類材料以硅為主體提供可逆容量，碳層主要作為緩沖層以減輕體積效應，同時增強導電性，碳包覆層通常為無定形碳。



? 負載型硅基負極：負載型硅基負極材料通常是在不同結構的碳材料（如碳纖維、碳納米管、石墨烯等）表面或內部，負載或者嵌入硅薄膜、硅顆粒等，這類硅碳復合材料中，碳材料往往起到結構支撐的力學作用，它們良好的機械性能有利于硅在循環中的體積應力釋放，形成的導電網絡提高了電極整體的電子電導率。



? 分散型硅基負極：分散型硅基負極材料是一種較為寬泛的復合材料體系，包括硅與不同材料的物理混合，也涵蓋硅碳元素形成分子接觸的高度均勻分散復合物體系。事實證明將硅材料均勻分散到碳緩沖基質中，可以一定程度抑制硅的體積膨脹。

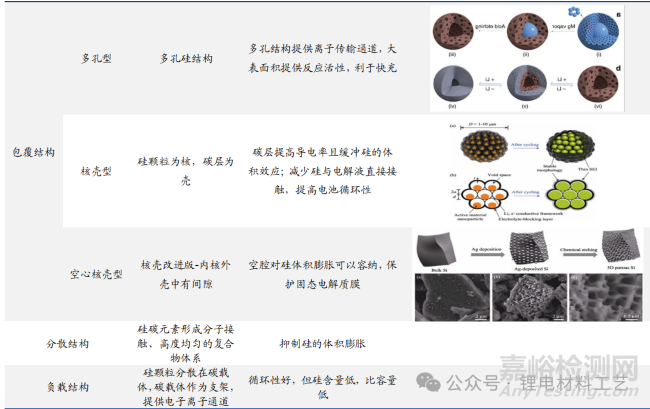

硅基材料結構分類



目前硅基負極材料商業化應用主要有硅碳（Si/C）負極材料及硅氧（SiO/C）負極材料兩種。90 年代開始研發硅材料應用于鋰電池負極，直至 2013、2014 年才分別實現硅碳負極、硅氧負極的產業化，真正產業化歷程相對較短。



硅碳負極材料：將納米硅與基體材料通過造粒工藝形成前驅體，然后經表面處理、燒結、粉碎、篩分、除磁等工序制備而成。目前商業化應用容量在 450mAh/g 以下，成本較低，雖然首效相對較高，但循環壽命較差，主要用于 3C 數碼領域。



? 硅氧負極材料：將純硅和二氧化硅合成一氧化硅，形成硅氧負極材料前驅體，然后經粉碎、分級、表面處理、燒結、篩分、除磁等工序制備而成。目前商業化應用容量主要在 450-500mAh/g，成本較高，雖然首效相對較低，但循環性能相對較好，主要用于動力電池領域，特斯拉即使用硅氧負極摻混人造石墨方式應用。



硅基負極材料的制備工藝復雜，無標準化工藝，技術壁壘高。硅基負極材料的技術難度主要在硅材料納米化及與硅碳復合材料的制備工藝方面。由于硅基材料的固有缺陷，材料層面需納米化、碳包覆等綜合處理，工藝復雜，目前行業僅少數企業掌握，且各家工藝均不同，目前沒有標準化工藝，要保證高一致性、高安全性、高循環性和低膨脹的同時，穩定批量生產難度大。當前采用較普遍的制備方法主要有化學氣相沉積法、機械球磨法、溶膠凝膠法、高溫?zé)峤夥?，其中前兩者適合于工業化生產。

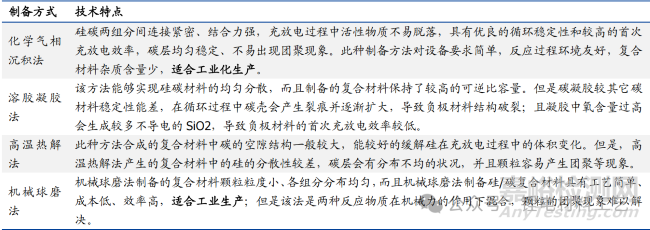

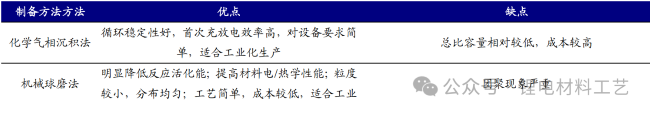

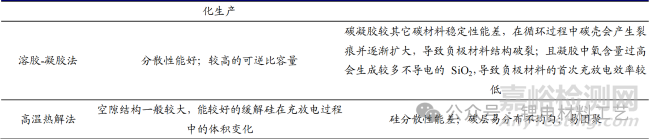

硅基負極主要工藝



電池體系優化：由于硅基負極的膨脹特性，電池體系需針對優化，如 PAI/PTFE 新型粘結劑，以及 VC、FEC 等新型電解液添加劑的使用。



? 粘結劑：由于硅基材料巨大的體積效應，粘結劑應具有較高的導電性和機械延展性，以保持在循環過程中負極結構的完整性，同時保持電極的高導電性。高模量的粘結劑有利于硅基材料的循環性能。



? 電解液：由于硅基材料巨大的體積效應，會導致材料表面的 SEI 膜不斷破碎-重構，消耗鋰離子，從而導致材料的循環性能降低。FEC 添加劑可在硅基負極形成緊致且具備優異導鋰性能的 SEI 膜，高含量的 FEC 添加劑可以有效提升性能。



? 導電劑：導電劑需要具有良好的導電性能的同時還需要較大的長徑比，在電極體系中形成三維導電網絡，在循環過程中硅基負極不會與導電劑發生脫離，保持電極高導電性。

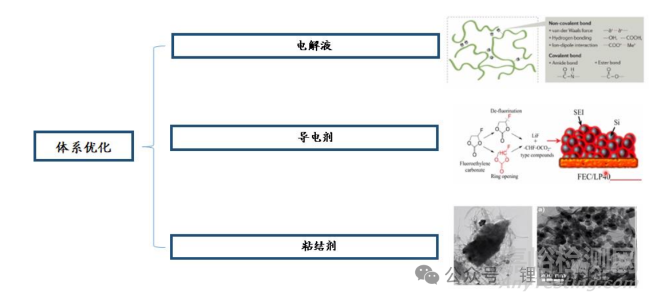

電池體系優化緩解硅基材料體積膨脹問題

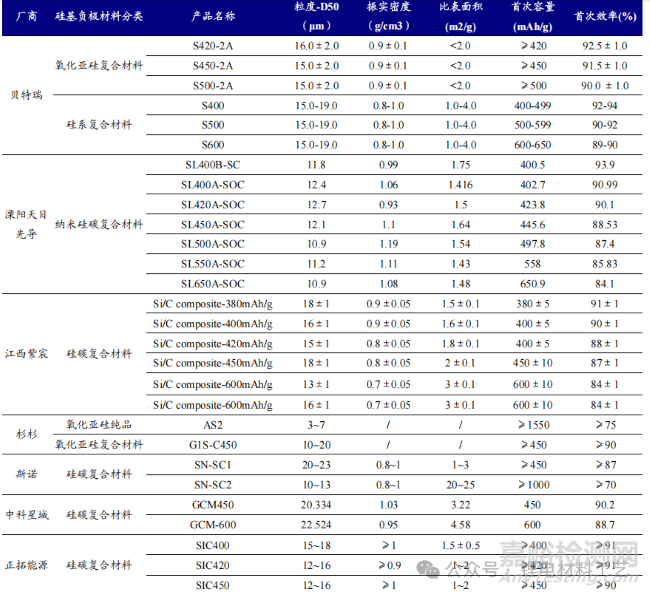

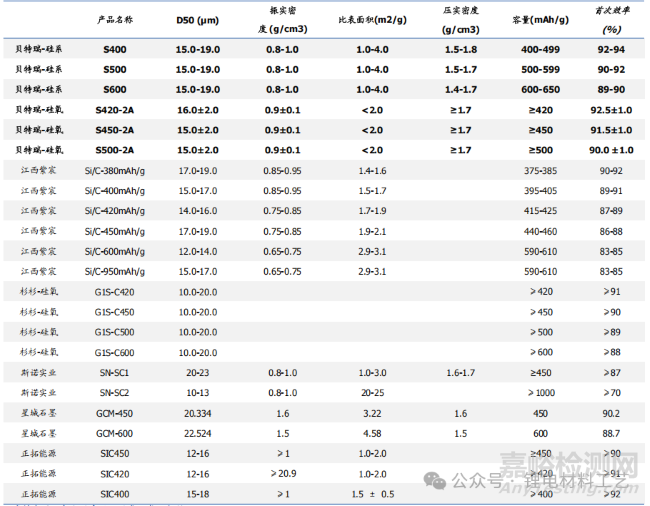

國內主要廠商硅碳負極產品





干電極+預補鋰，有望突破硅基負極規模應用瓶頸



干電極相比濕電極的技術區別主要在于：



? 濕電極技術：將活性材料、導電劑、粘結劑添加溶劑（通常為 NMP）高速攪拌混合均勻，再用涂布機將漿料涂在集流體上并烘干，在涂布過程中溶劑被蒸發去除。NMP有毒，需回收、純化和再利用。



? 干電極技術：干電極工藝更簡單，不使用溶劑，將活性材料、導電劑、固體粘結劑（PTFE）通過擠出做成薄膜，再通過熱輥壓模式與銅箔復合。



干電極技術可有效解決硅碳負極的商業化應用瓶頸。硅基負極的商業化應用主要問題在于：1）循環壽命短：主要因體積效應造成的硅基負極顆粒破碎、與極片脫離；2）首次庫倫效率低：主要因首次反應導致的鋰離子永久性損失。采用干電極技術這個關鍵問題將得到有效改善：



? 硅基負極電池循環壽命得以提升：干電極技術采用的固體粘接劑 PTFE，具備彈性，可有效解決硅基負極膨脹導致與極片脫離的問題，循環壽命將數倍提升。



? 預補鋰技術有望實施，首效低問題得以有效解決：在濕電極技術下，由于 NMP 為極性溶劑，與金屬鋰會反應，預補鋰無法實現。而采用干電極技術無需添加溶劑，預補鋰技術可以順利實施。添加的鋰可以彌補在初始充電時形成 SEI 膜所消耗的鋰，從而提升首次庫倫效率，可提升電池能量密度。同時由于在電池充放電過程中，SEI  膜會以微小的速度繼續增長，消耗鋰離子，因此負極補鋰亦可提升電池循環壽命。

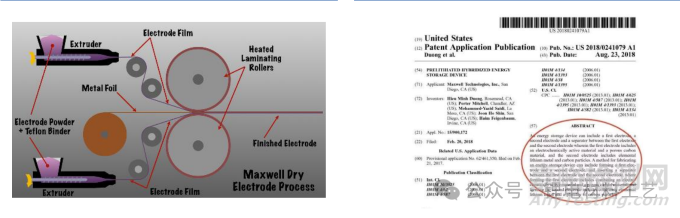

根據特斯拉收購的 Maxwell 干電極技術方案，電池性能有望大幅提升。采用干電極技術電池能量密度有望提升到 500Wh/kg，循環壽命將延長 1 倍，生產效率提升 16 倍，相比最先進的濕電極技術成本可下降 10-20%。



干電極技術工藝
