摘要： 為改善汽車密封條氣味，研究了汽車密封條氣味的試驗方法和評價標準，對比了各主機廠和國際主流的試驗標準，對目前在用的標準進行了分析和歸納。對密封條氣味產生的原因和改善措施進行了討論，從混煉過程中原材料的選擇優化、生產過程中使用水基涂料、存儲過程中適當提高存儲溫度等不同方面提出了改善方案。
關鍵詞：汽車密封條 氣味試驗 氣味標準 改善措施
1. 前言
密封條是汽車上重要的密封零件，多用于四門兩蓋等經常開閉的部位，具有隔音、防塵、防水、減振的作用，同時起到維護車內環境、保護車內乘員的作用[1-2]。由于很多密封條裸露在乘員艙內，所以對其有氣味要求。汽車密封條一般分為動態密封條和靜態密封條，動態密封條包括車門條、門框條、門檻條、輪罩條、前發動機罩密封條、尾箱密封條等，靜態密封條包括玻璃導槽、內水切、外水切等。
氣味試驗是一種主觀感覺的試驗，需要由具有資質的特定試驗人員完成。氣味性是材料或零部件在規定的溫度和氣候條件存放時，釋放出具有主觀可覺察到的揮發性組分的特性[3]。車內的氣味來源較為復雜，車身鈑金以內的所有材料都是氣味的來源，但密封條主要用于內外飾的密封，車身內部、外部均有布置，因此，密封條在整個氣味體系中的貢獻率不大，但關于密封條的氣味投訴也時有發生。目前的氣味要求主要針對于裸露在駕駛艙內的車門條、門框條、尾箱密封條、內水切等，對裸露在外部的密封條零件沒有氣味要求。
目前，各大主機廠均有關于汽車零部件氣味試驗的方法和要求，但每個主機廠的要求不盡相同。目前，國家標準在此領域還不完善，但汽車行業標準已經比較成熟。本文對比不同主機廠關于密封條氣味試驗的方法、要求，并給出改善方案。
2. 試驗設備和試驗方法
2.1 試驗設備與條件
試驗所需設備有空氣循環烘箱，一般要求溫度波動≤±2 ℃；試驗所需容器為帶有無氣味封口蓋子的廣口玻璃容器，需要帶金屬網架且具有良好的密封性，圖1 所示為試驗所用的1 L 廣口瓶，容器在每次評價前應清洗干凈，保證清潔、干燥、無氣味。

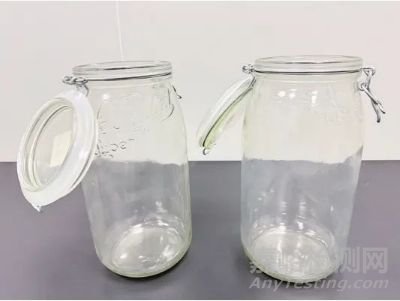

圖1 試驗所用的廣口瓶（1 L）
制備好的樣件需要用鋁箔紙或薄膜進行密封，再用干凈的聚乙烯（Polyethylene，PE）袋或保鮮膜包裹后送至檢測機構。取樣質量為(20±2) g。取樣時間應在生產完成后的7～15 天內，開始檢測時間為生產完成后3周內。氣味試驗要求的環境背景氣味等級在1.0 級及以下。樣品到達試驗室后，需在溫度為(23.0±2.0) ℃、相對濕度為50%±10%的恒溫恒濕環境中靜置24 h后再進行后續測試。
2.2 試驗方法
試驗前試樣的存放條件如表1 所示。

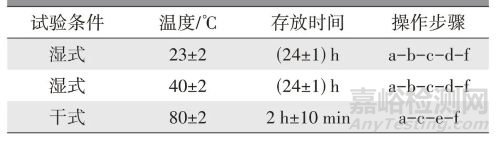

表1 試驗存放條件
測試步驟[4]如下：
a. 對于濕式試驗條件，在容器中加入50 mL 去離子水，對于干式試驗條件，無需加水；
b. 將測試樣品放在氣味瓶內的不銹鋼支架上，必要時可使用鐵絲網固定，避免測試樣品與水直接接觸；
c. 將氣味瓶容器緊閉，放入設定好溫度且已穩定運行的烘箱里；
d. 對于濕式試驗，當將氣味瓶容器從烘箱內取出容器時，立即進行氣味測評；
e. 對于干式試驗，當將氣味瓶容器從烘箱里取出冷卻至測試實驗室溫度（60±5） ℃后進行評價；
f. 測試人員為3 人，當測試人員所評價的結果差距超過1 個等級時，測試人員須增加到至少5 人進行復測。仲裁測試時，測試人員不得少于5 人。
3. 氣味試驗的評價方法
氣味評價標準分為1 級～6 級，介于2 種評價等級之間的狀態記為0.5級，評價須在沒有通風和污染物氣味的環境中進行。評價人員須經過相關培訓后才能進行氣味評定試驗，并定期進行培訓及標定。
氣味評價員在參加氣味評價前1 h 應避免影響氣味評價的飲食、著裝和行為，如吸煙、飲酒、咀嚼口香糖、濃妝、帶有特殊氣味的皮草著裝等。
評價時，應將容器蓋滑動3～4 cm 后打開容器蓋，評價人員的鼻子在靠近瓶子邊緣5 cm 處，用手在瓶子口輕輕扇動，使少量氣體飄進評價人員的鼻孔。單個評價員評定1個樣件須在30 s內完成，評定結束后，立即蓋上容器蓋，供下一位評價員進行評價，3 個評價員須在2 min 內完成單個樣件的評價。三元乙丙橡膠（Ethylene-Propylene-Diene Monomer，EPDM）材料固有的生膠味道不屬于干擾性氣味。
測試結果為所有測試人員評定等級的算術平均值并修約到最近的半級，等級的描述如表2所示。

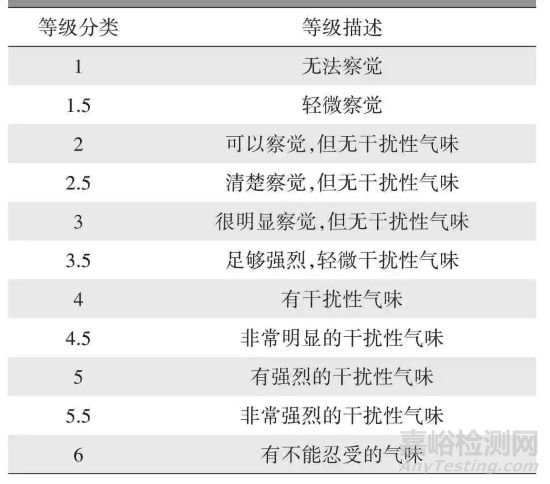

表2 試驗的評價等級描述
4. 氣味試驗的標準對比
2012 年3 月，GB/T 27630—2011《乘用車內空氣質量評價指南》正式實施，表3 所示為該標準中對揮發性有機物的要求。該標準僅考慮了客觀的、儀器可以檢測的揮發性有機物含量，而對于影響乘員主觀感受、心情且影響乘員安全的氣味性測試卻未能給出明確的方案。

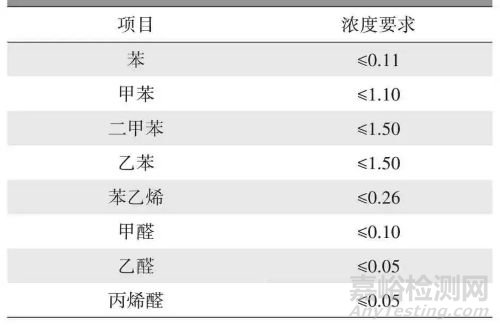

表3 車內空氣中有機物濃度要求mg/m3
目前各大主機廠均有對氣味主觀評價的試驗要求，均在努力提升車內空氣質量，目前各主機廠對氣味的評判越來越嚴格，要求越來越高。
4.1 美國氣味標準的對比
目前，美國3 大汽車企業和美國汽車工業協會對車內空氣質量均有要求，與我國標準的試驗方法基本類似，表4所示為美國車企的氣味標準對比。

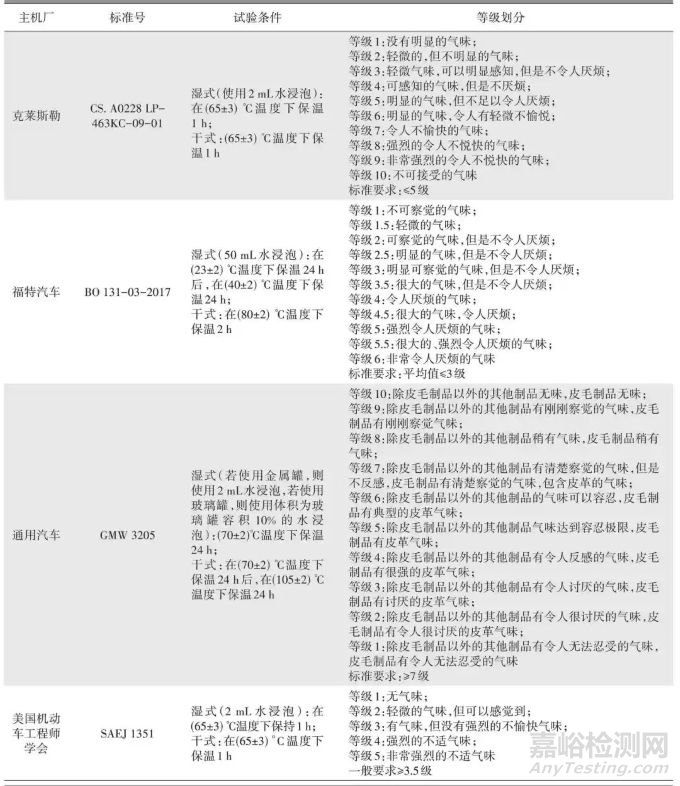

表4 美國主要車企的氣味試驗標準
由表4 可知，北美車企氣味試驗標準雖與我國標準描述有所差異，但試驗方法和評價方法類似。
以通用為代表的美國車企參考了德國的方法，將樣品按照在車內位置分為直接照射和非直接照射，直接照射的樣品在105 ℃溫度下恒溫3 h，非直接照射的樣品在40 ℃或70 ℃溫度下恒溫24 h，其試驗加熱溫度比德國標準要求溫度要高。評價結果按1～10 級氣味強度評定，10 級為最優等級。
4.2 歐洲氣味標準的對比
歐洲氣味標準以德國行業協會和大眾汽車企業標準為主，是比較成熟的氣味評判標準體系，其他企業標準大多參考歐洲的方法制定，如沃爾沃、奇瑞、長城、福特等，表5 所示為歐洲主要車企和國際組織的氣味標準。

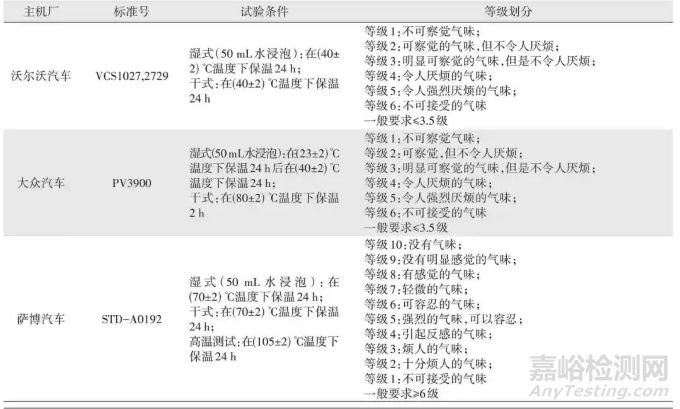

表5 歐洲主要車企的相關的氣味試驗標準
由表5 可知，歐洲標準比較類似，是將樣品分別加熱至3 個溫度（23 ℃、40 ℃、80 ℃），其中，前2個溫度下為濕態，保溫24 h，80 ℃條件下是干態，保溫2 h，隨后由試驗人員按評級標準評分，一般按6 級氣味強度評定氣味等級，分為1～6 級，1 級為最優等級。
4.3 日韓系標準的對比
日韓系各車企的氣味評價試驗方法間有很大不同，試驗方法和試驗評價標準較為復雜。表6 所示為日韓主要車企和國際組織的氣味標準。
表6 日韓主要車企的相關的氣味試驗標準
由表6 可知，日韓系車企標準的試驗設備、試驗方法、試驗評判標準均不同于歐美車企。豐田汽車的樣品要進行最初的氣味試驗和老化后的氣味試驗，加熱溫度與美系相同，直接照射和非直接照射樣品的加熱溫度不同，評判要求相對復雜，等級更為細致，氣味等級的排序不同。
4.4 中國標準的對比
國內主機廠的氣味標準與歐美標準較為類似。表7 所示為中國主要車企和國際組織的氣味標準對比。

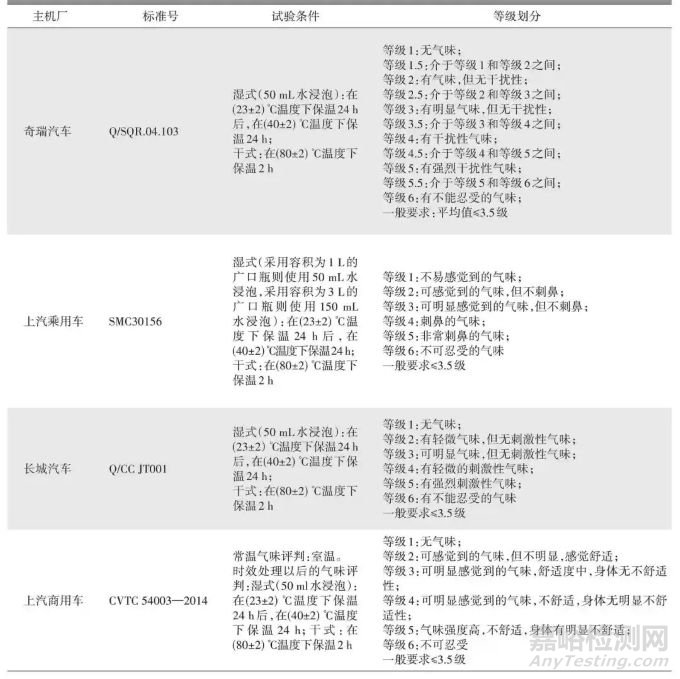

表7 中國主要車企的相關的氣味試驗標準
由表7 可知，我國大多數主機廠是將樣品分別加熱至3 個溫度（23 ℃、40 ℃、80 ℃），其中前2 個溫度為濕態，保溫24 h，80 ℃條件下為干態，保溫2 h，隨后由試驗人員分別按評級標準評分。一般按6級氣味強度來評定氣味等級，且1級為最優等級。
5.密封條氣味的產生與改善措施
5.1 氣味的產生
汽車密封條產品中用量最多的材質為三元乙丙橡膠（EPDM），占78%，其次是聚氯乙烯（Polyvinyl Chloride，PVC），約占20%，熱塑性彈性體（Thermoplastic Elastomer，TPV）約占1.2%[5]，早期也使用氯丁橡膠（Neoprene，CR）、天然橡膠（Natural Rubber，NR）、丁晴橡膠（Nitrile Butadiene Rubber，NBR）等作為密封條原料，但現在用量越來越少。橡膠類產品帶有一定的氣味，是橡膠產品的特性之一。
汽車密封條的生產過程主要包括混煉、改性、復合擠出、硫化、植絨、噴涂、沖切等[6]，在生膠混煉和改性過程中會加入化學助劑以及配方外的設備潤滑劑等，在擠出加工的過程中使用多種配合劑，如促進劑等，橡膠在硫化過程多數情況下會產生硫化物，在噴涂涂層過程中會帶來特殊氣味等。
5.2 氣味的改善措施
目前，氣味改善措施主要從原材料、助劑和添加劑、生產過程、存儲過程方面著手。
5.2.1 混煉過程中的原材料
傳統的Ziegler-Natta 催化劑效率較低，溶劑聚合后，殘留的部分單體無法有效脫單分離，導致小分子異味的產生。選用茂金屬催化或Keltan ACE催化技術合成的EPDM 生膠體系，合成效率較高，可有效降低殘留單體含量[7]。
5.2.2 改性過程中的各種助劑和添加劑
使用篩余物質量分數小的炭黑（如GN550等），使用低芳香烴含量、高閃點的石蠟油（如2158等），使用更多環保型促進劑等均可降低氣味等級，試驗表明，最多可降低1.7～2 個等級[8]。
5.2.3 優化生產過程
采用新型水基涂料代替?zhèn)鹘y(tǒng)的甲苯、二甲苯溶劑型涂料對密封條性能影響較小，但可有效降低氣味等級。在硫化過程中，提高微波熱風硫化爐的溫度也能有效降低產品的揮發性有機物殘留量[9]。用貼絨代替植絨，可減少植絨過程大量的膠水的應用，減少產生揮發性氣味。
5.2.4 優化存儲過程
提高密封條的存儲溫度可加速揮發有毒有害氣味。
6. 結束語
氣味性能是汽車密封條的重要性能，各主機廠和國際組織均有相關要求，經對比發現，美國、歐洲、中國汽車主機廠氣味標準比較類似，所采用的試驗方法覆蓋了高溫度、高濕度等極端條件，評判等級的劃分較為一致。日韓主機廠的氣味標準則較為復雜，試驗方法和評判方法分為更多的檔次。密封條的氣味性能可從生膠混煉過程、改性過程、生產過程、存儲過程進行優化，可采用茂金屬催化或Keltan ACE 催化技術合成的EPDM 生膠體系、改性中使用更多環保型促進劑、提高微波熱風硫化爐的溫度、提高密封條的存儲溫度等措施改善氣味的散發狀況。
來源：期刊《汽車工藝與材料》作者：田永 馬保林（奇瑞汽車股份有限公司汽車工程技術研發總院，蕪湖 241000）
