對失效電動機主軸化學成分、力學性能、斷口低倍形貌、斷口掃描數據及使用狀況等進行分析。結果表明：斷口為疲勞斷裂形貌，斷口有明顯的裂紋源、擴展區有明顯的疲勞輝紋；電動機主軸表面有X形狀裂紋，裂紋擴展方向與電動機主軸軸向呈45°，斷口具有扭轉斷裂特征。失效原因為電動機主軸在諧振的作用下，產生扭振疲勞裂紋。



1.問題的提出

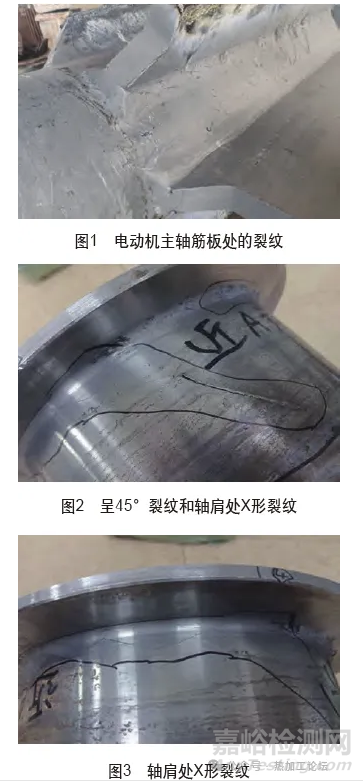

某除塵用增壓鼓風機的電動機在運行僅2.5個月時，監控人員發現電動機主軸軸瓦溫度突然升高，停機檢查后發現電動機主軸有X形裂紋，用PDXUC-320C型超聲探傷儀對其進行檢測，發現裂紋最深約53mm，上下軸瓦均有損傷，將電動機主軸拆下后，發現電動機主軸和筋板上均出現裂紋（見圖1），其中電動機主軸的軸承支撐處產生與軸向呈45°裂紋（見圖2），軸肩處產生X形交叉裂紋（見圖3）。



電動機主軸技術要求：電動機主軸選用的材料為16Mn鋼，軸長度為4275mm，各區位（不包含肩檔）直徑225～250mm；工藝過程為鍛造→正火＋回火→焊后消除應力處理。



2.試驗分析



1.對電動機主軸進行分區超聲波檢測

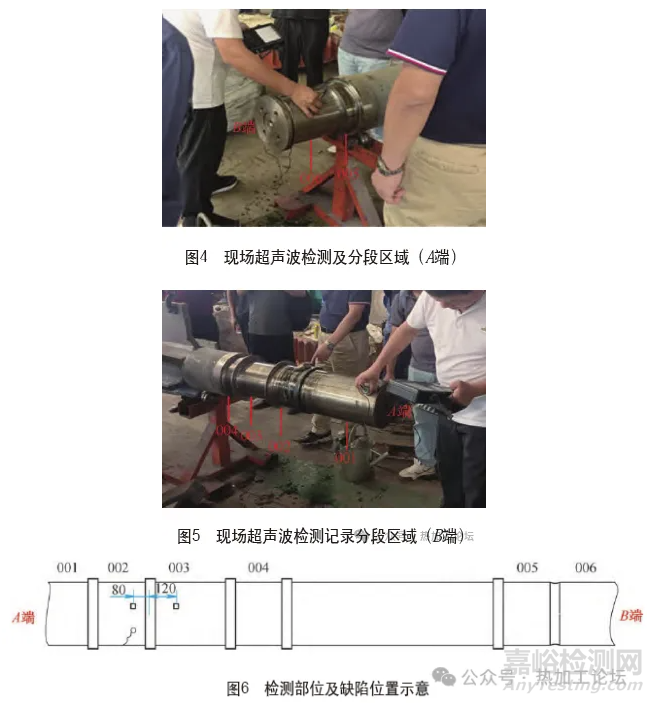

（1）電動機主軸分段檢測電動機主軸左側為A端，右側為B端（見圖4、圖5），將其分為001～006檢測段（見圖6）。



（2）電動機主軸的超聲波檢測結果001段未檢測出缺陷；002段存在連續性超標缺陷，缺陷位置為002段與003段交界臺階左側80mm處3～8點方向，深度為43～48mm；003段存在連續性超標缺陷，缺陷位置為002段與003段交界臺階右120mm處整個圓周，深度為45～53mm；004段、005段、006段均未檢測出缺陷。



2.理化試驗



對材料進行化學成分分析及力學性能試驗。

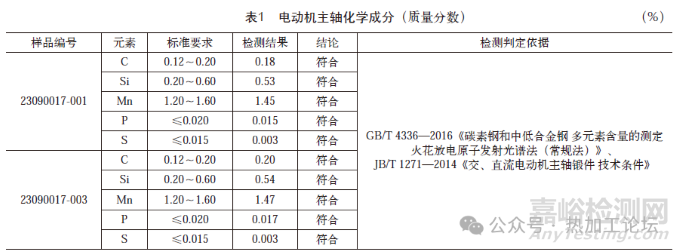

（1）化學成分分析：取樣部位在軸的兩端，A端和B端，檢測結果見表1。

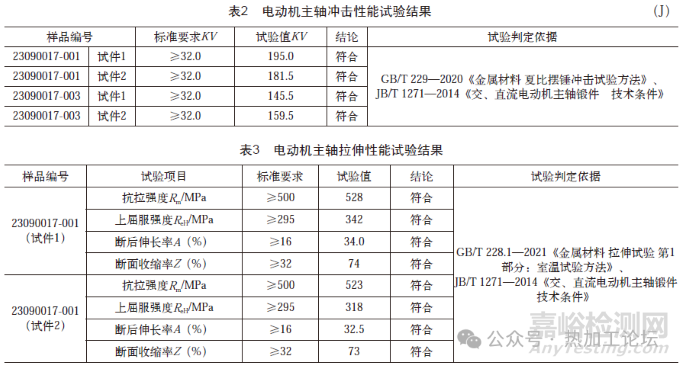

（2）力學性能試驗根據標準JB/T1271—2014《交、直流電動機主軸鍛件技術條件》的規定，在電動機主軸的A、B端取樣試驗，沖擊性能試驗結果見表2，拉伸性能試驗結果見表3。

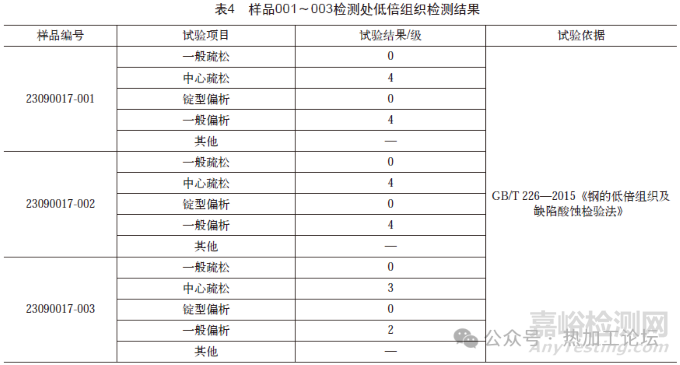

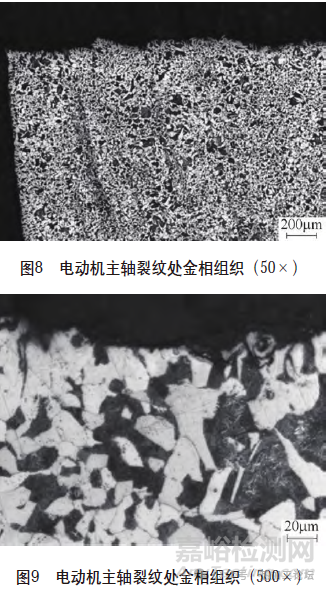

（3）微觀組織檢測樣品001～003段低倍組織檢測結果見表4；電動機主軸非金屬夾雜物微觀形貌如圖7所示，其檢測結果見表5。電動機主軸裂紋處金相組織如圖8、圖9所示；電動機主軸心部A、B端金相組織分別如圖10、圖11所示。









3.斷口形貌

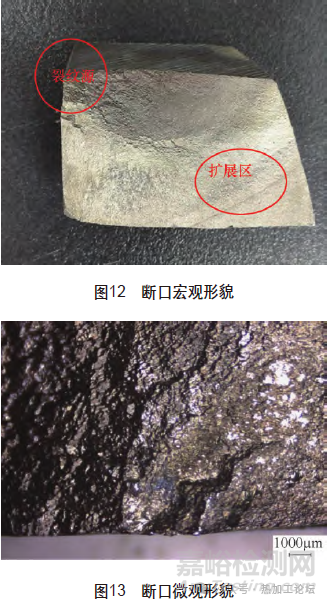

（1）斷口低倍形貌通過斷口宏觀觀察及金相顯微鏡檢測，斷口有明顯的裂紋源、裂紋擴展區，裂紋擴展區有疲勞輝紋，如圖12、圖13所示。

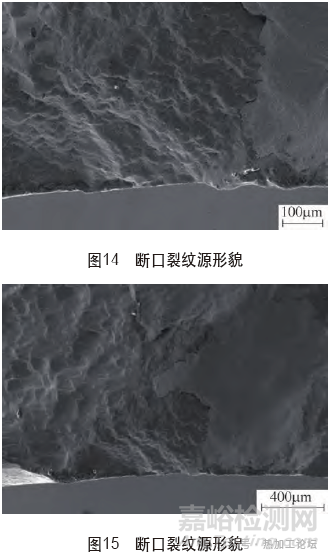

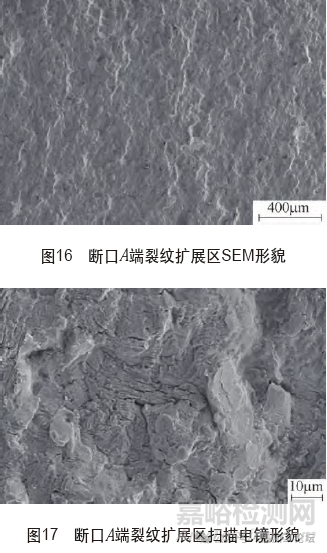

（2）斷口掃描通過Apreo2掃描電鏡觀察斷口裂紋源微觀形貌，裂紋源位于軸的表面，裂紋由表及里開裂，部分原始裂紋形貌已被磨損，如圖14、圖15所示；同時，可以看到裂紋擴展區形貌（見圖16）和裂紋擴展區進一步放大次生裂紋（見圖17）。







3.使用工況與數據



1.使用場景

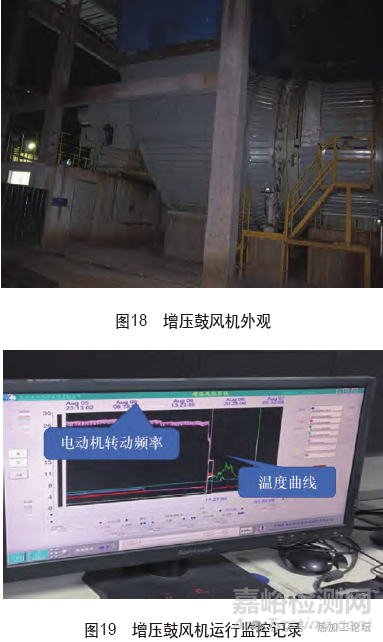

電動機用于脫硫除塵增壓鼓風機上，扭矩較大，增壓鼓風機外觀如圖18所示，鼓風機運行監控記錄如圖19所示。





2.電動機運行記錄數據



從圖19可看出，發生故障時，電動機主軸軸瓦溫度迅速升高，出現峰值，然后下降；在某一時刻，電動機轉動頻率急速下降，下降途中出現臺階，然后降到零。



4.分析討論



1）根據電動機對主軸的超聲波檢測可知，在002段檢測出連續性裂紋缺陷，位置在002段與003段交界臺階左側80mm處3～8點方向，裂紋深度為43～48mm；在003段存在連續性裂紋缺陷，位置在002段與003段交界臺階右側120mm處整個圓周，裂紋深度為45～53mm；其他部位均未檢測出缺陷。



2）樣品23090017-001、23090017-003的化學成分和力學性能檢測結果符合JB/T1271—2014《交、直流電動機主軸鍛件技術條件》的規定。



3）樣品23090017-001～003的低倍組織、金相分析結果表明，其顯微組織為16Mn鋼大鍛件正火后的正常組織，且與力學性能檢測結果相匹配。



4）疲勞斷裂具有扭振破壞特征，根據樣品23090017-002的斷口宏觀及掃描電鏡分析表明，裂紋源自軸的表面，裂紋由表面向中心擴展，其斷口形貌可見明顯的疲勞擴展輝紋及二次裂紋，斷裂形式為疲勞斷裂，符合周期性往復作用力導致裂紋產生的特征；電動機主軸是一個旋轉體，運行中發生扭轉振動，多處軸表面裂紋形貌呈X形，裂紋走向與軸向呈45°，因此該軸裂紋失效，具有扭振破壞的特征。



5）諧振加速了電動機主軸開裂，當電動機轉動頻率下降、中途出現頻率臺階時，軸瓦溫度急劇升高，說明此時電動機主軸已經產生裂紋，而這個裂紋的產生與諧振有關，此時電動機主軸振動幅度最大，承受的應力也最大。電動機主軸在交變作用力下往復運動，發生疲勞斷裂，裂紋擴展區域內部產生次生裂紋。



綜上所述，電動機主軸非裂紋失效部分經化學成分分析、金相組織檢測、力學性能試驗，以及超聲波、掃描電鏡檢測，均符合低倍組織和顯微組織為16Mn鋼大鍛件的正常正火組織及其力學性能。



5.結論



綜上所示，可得出如下結論。



1）電動機主軸非裂紋失效部分經化學成分分析、金相組織檢測、力學性能試驗、超聲波及掃描電鏡檢測，符合低倍組織和顯微組織為16Mn鋼大鍛件的正常正火組織與其力學性能。



2）樣品23090017-002斷口分析結果表明，其裂紋源自軸表面，斷裂機制為疲勞斷裂，裂紋走向具有扭振破壞的特征。



3）該電動機主軸的疲勞裂紋與電動機主軸產生諧振有關。
