纖維增強聚合物基復合材料具有高比強度、高比剛度、輕質等特點，更易實現結構和功能一體化設計，從而在大型復雜部件的整體制造中減少連 接。目前，纖維增強聚合物基復合材料已成為航空航天領域的首選材料，廣泛應用于軍事領域。然而，要保證組件的精度和裝配要求，通常需要對復合材料進行切割及制孔等二次加工。由于基體相與增強相的力、熱、電等性質迥異，纖維增強聚合物基復合材料具有各向異性、非均質等特點，加工較困難。



目前，纖維增強聚合物基復合材料的常用加工技術主要有機械加工、高壓磨料水射流加工、納秒激光加工等。機械加工利用機床及刀具等設備對 復合材料件進行精加工，具有成本低、適用性強、操作方便等優點，但機械加工易造成毛刺、纖維拔出、分層等缺陷，且刀具磨損嚴重。高壓磨料水射流加工以水為主要工作介質，通過液體增壓實現加工區域材料的高效去除，具有加工能力強、無熱影響區、環保、切口質量好等優點，但其作為一種涉水加工方式，有引發材料吸濕變性的可能。納秒激光加工以高能量激光束照射材料表面，產生極高的溫度使材料迅速熔化、蒸發，從而實現精密加工，具有適應性廣、加工效率高等優點，但由于材料中纖維與樹脂基體熱性能的巨大差異，納秒激光加工后材料存在熱影響區及分層等熱損傷問題。不同加工方式特點各異，選擇合適的加工方式對復合材料加工件性能尤其重要。



作者以玻璃纖維增強酚醛樹脂基復合材料、碳纖維增強環氧樹脂基復合材料以及玻璃纖維增強環氧樹脂基復合材料板為研究對象，采用刀具機械加工、磨料水射流加工和納秒激光加工在板材上制備中心帶直徑6mm圓孔、尺寸為200mm×25mm×2mm的矩形試樣，對比了不同切割方法的加工精度、表面粗糙度以及加工面形貌特征，研究了切割方法對不同復合材料力學性能的影響，以期為聚合物基復合材料加工以及力學性能測試提供參考。



1.    試樣制備與試驗方法



試驗材料包括玻璃纖維增強酚醛樹脂基復合材料、碳纖維增強環氧樹脂基復合材料以及玻璃纖維增強環氧樹脂基復合材料正交層合板，由山東卓利歐碳纖維制品有限公司提供，鋪層方式為對稱鋪置，鋪層方向?yàn)?°與90°交替，板厚2mm。在復合板上分別采用納秒激光、磨料水射流和刀具機械加工制取中心帶直徑6mm圓孔、尺寸為200mm×25mm×2mm的矩形試樣，采用TESA-CAL型游標卡尺測量孔的尺寸。納秒激光加工采用Cypress-532-30型納秒激光器，激光波長為532nm，激光器功率為35 W，切割速度為10mm·min−1。磨料水射流加工采用WJP2020B FLOW型高壓水射流切割機床，切割水壓為380 MPa，磨料為石英砂，切割速度為1.5mm·min−1。刀具機械加工采用RL13065型復合材料CNC數控切割機進行，刀片材料為鎢鋼，切割速度為0.5mm·min−1。



采用CL-1A型粗糙度儀測試帶孔試樣切割面（板材外表面）的表面粗糙度。采用FEI Quant400 FEG型場發射掃描電鏡（SEM）觀察微觀形貌，采用配套的EDAX型能譜儀（EDS）分析孔內壁微區成分。根據ASTM D5766/D5766M-23《聚合物基復合材料層壓板開孔拉伸強度標準試驗方法》，采用Zwick Z100TEW型萬能試驗機進行開孔拉伸，拉伸速度為2mm·min−1，直至帶孔試樣被拉斷結束。拉伸試驗前在試樣表面噴涂啞光漆，形成彌散分布的散斑圖案，散斑直徑為0.8mm，使用低速數字圖像相關（DIC）測量系統測試應變。拉伸過程中散斑圖片采樣時間間隔為50ms，視野范圍為200mm×150mm，設定subset值為41，采用ZNSSD相關函數進行變形量計算。



2.    常用PVD技術



2.1    表面粗糙度和孔直徑

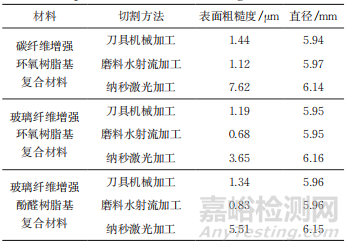

由表1可知：不同纖維增強樹脂基復合材料磨料水射流加工表面粗糙度最小，刀具機械加工次之，兩種切割方法下表面粗糙度均在1.6μm以下，納秒激光加工表面粗糙度最大；刀具機械加工和磨料水射流加工精度較高，孔直徑在5.94~5.97mm，誤差僅為±0.06mm，納秒激光加工孔直徑在6.14~6.16mm，誤差超過0.1mm。但是，納秒激光切割速度最快（10 mm·min−1），加工效率最高，磨料水射流加工次之（1.5mm·min−1），刀具機械加工最慢（0.5 mm·min−1）。



表1    不同切割方法下不同復合材料的表面粗糙度和孔直徑



2.2    加工表面形貌

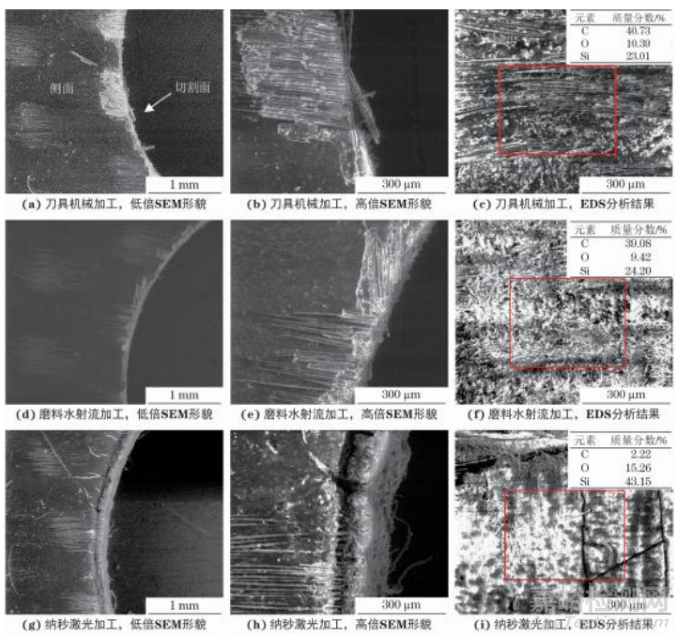

由圖1可見；對于玻璃纖維增強酚醛樹脂基復合材料，刀具機械加工和磨料水射流加工孔側面（孔邊緣厚度方向面）均出現少量毛刺及分層等缺陷，切割面無開裂及熱影響區；納秒激光加工切割面基體樹脂發生氧化和燒蝕，同時出現大量開裂，且覆有一層氧化層，看不到纖維層。結合EDS分析可知：刀具機械加工和磨料水射流加工切割面元素組成相似，但納秒激光加工切割面基體碳含量（質量分?jǐn)?shù)，下同）從其他兩種方法的40%左右降至2.22%，氧含量則從10%左右增至15.26%。



表1　不同基底偏壓下磁控濺射涂層的耐磨性能

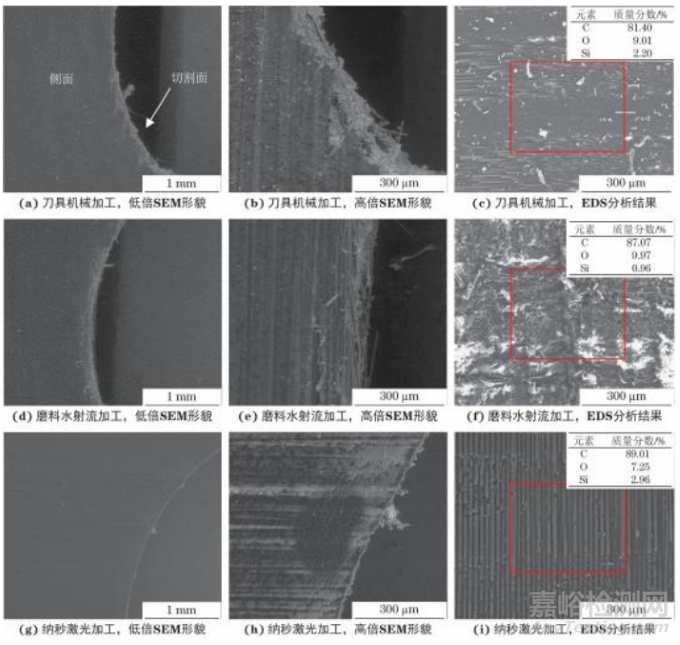

由圖2可見：對于碳纖維增強環氧樹脂基復合材料，刀具機械加工孔側面有毛刺及分層等缺陷，切割面較平整，無開裂及熱影響區；磨料水射流加工孔側面有少量毛刺及分層等缺陷，切割面亦無開裂和熱影響區；納秒激光加工孔側面基體樹脂發生嚴重?zé)g，但無裂紋，切割面有大量焦黑物質。結合EDS分析可知：相比刀具機械加工，磨料水射流加工切割面的碳和氧含量較高，推測是磨料水射流切割導致部分水進入了復合材料內部；納秒激光加工切割面發生嚴重?zé)g。



圖 2    不同切割方法下碳纖維增強環氧樹脂基復合材料的孔 SEM 形貌和孔內壁 EDS 分析結果

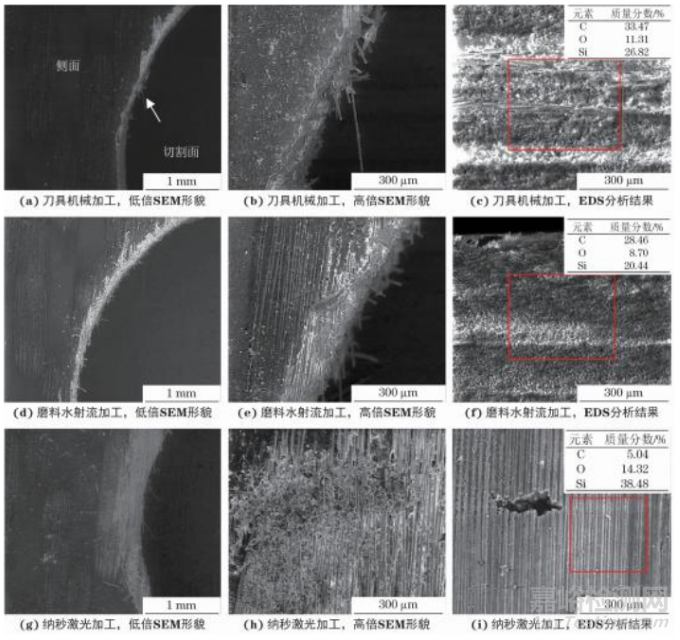

由圖3可見：對于玻璃纖維增強環氧樹脂基復合材料，刀具機械加工和磨料水射流加工孔側面均出現少量毛刺及分層等缺陷，切割面無開裂及熱影響區；納秒激光加工孔側面基體樹脂發生嚴重?zé)g，大量玻璃纖維暴露，切割面產生縮孔，且覆有氧化層。結合EDS分析可知：相比刀具機械加工和磨料水射流加工，納秒激光加工切割面碳含量大大降低，而氧含量有所上升，這進一步證明了納秒激光加工使復合材料切割面發生了燒蝕和氧化。



圖 3    不同切割方法下玻璃纖維增強環氧樹脂基復合材料的孔 SEM 形貌和孔內壁 EDS 分析結果



2.3    力學性能

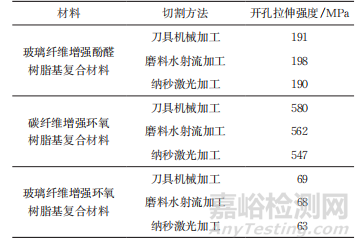

由表2可知：對于玻璃纖維增強酚醛樹脂基復合材料，3種切割方法下開孔拉伸強度差別不大，說明切割方法對其力學性能影響不大；對于碳纖維增強環氧樹脂基復合材料，刀具機械加工下開孔拉伸強度最大，磨料水射流加工次之，納秒激光加工最小，這是因?yàn)槟チ纤淞骷庸ひl(fā)水分子進入基體，導致環氧樹脂基體和碳纖維界面結合減弱，而納秒激光加工對環氧樹脂和碳纖維有所損傷；對于玻璃纖維增強環氧樹脂基復合材料，刀具機械加工和磨料水射流加工下開孔拉伸強度相似且較大，納秒激光加工下開孔拉伸強度較小。磨料水射流加工引入的水分子對該種玻璃纖維增強環氧樹脂基復合材料力學性能影響不大，但納秒激光加工導致的切割面燒蝕使材料力學性能下降。磨料水射流加工對兩種玻璃纖維增強復合材料的力學性能幾乎無影響，但對碳纖維增強復合材料的力學性能影響較大。



表2    不同切割方法下不同復合材料開孔拉伸強度

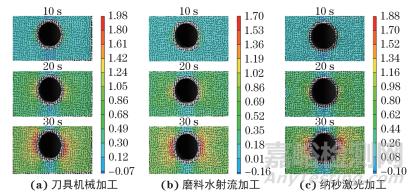

由圖4可知：對于玻璃纖維增強酚醛樹脂基復合材料，3種切割方法下開孔拉伸試樣應變場演變大致相同。拉伸10s后孔兩端開始出現應變；拉伸20s后應力集中區域開始頸縮，并從中心向左右兩側擴展；拉伸30s后孔兩端開始出現開裂，直至試樣斷裂。



圖 4    不同切割方法下玻璃纖維增強酚醛樹脂基復合材料開孔試樣拉伸時表面應變場分布

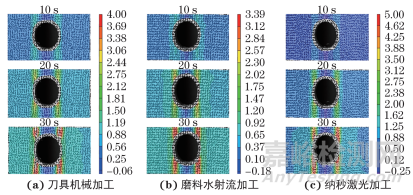

由圖5可知：對于碳纖維增強環氧樹脂基復合材料，3 種切割方法下開孔拉伸試樣應變場演變大致相同。拉伸10s后孔兩端開始出現應變；拉伸20s后出現4個應力集中區，應力集中區開始頸縮，并從中心向上下兩側擴展；拉伸30s后孔兩端開始出現開裂，直至試樣斷裂。



圖 5　不同切割方法下碳纖維增強環氧樹脂基復合材料開孔試樣拉伸時表面應變場分布

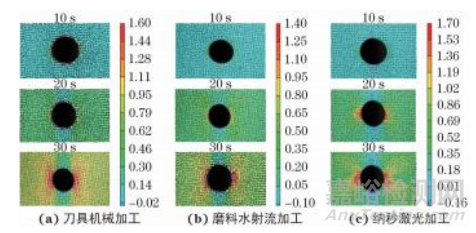

由圖6可知：對于玻璃纖維增強環氧樹脂基復合材料，3種切割方法下開孔拉伸試樣應變場演變大致相同，且與玻璃纖維增強酚醛樹脂基復合材料一致。綜上，兩種玻璃纖維增強復合材料開孔試樣均垂直于拉伸方向開裂，然后發生孔兩端斷裂；碳纖維增強復合材料開孔試樣平行于拉伸方向開裂，然后發生孔兩端斷裂。



圖 6　不同切割方法下玻璃纖維增強環氧樹脂基復合材料開孔試樣拉伸時表面應變場分布



3.結 束 語



（1）對于3種復合材料，磨料水射流加工表面粗糙度最小，刀具機械加工次之，兩者加工精度較高，納秒激光加工表面粗糙度最大，加工精度較低。



（2）對于3種復合材料，刀具機械加工和磨料水射流加工孔側面均出現少量毛刺及分層等缺陷，切割面無開裂及熱影響區；納秒激光加工切割面發生 嚴重的燒蝕和氧化，玻璃纖維增強酚醛樹脂基復合材料切割面出現大量開裂，玻璃纖維增強環氧樹脂基復合材料切割面產生縮孔。



（3）對于玻璃纖維增強酚醛樹脂基復合材料，3種切割方法下開孔拉伸強度相似；對于碳纖維增 強環氧樹脂基復合材料，刀具機械加工下開孔拉伸強度最大，磨料水射流加工次之，納秒激光加工最小；對于玻璃纖維增強環氧樹脂基復合材料，刀具機械加工和磨料水射流加工下開孔拉伸強度相似且較大，納秒激光加工下開孔拉伸強度較小。切割方法對開孔拉伸試樣應變場影響較小，兩種玻璃纖維增強復合材料開孔試樣均垂直于拉伸方向開裂并斷裂，碳纖維增強復合材料開孔試樣平行于拉伸方向開裂并斷裂。
