螺栓/鉚釘作為輸電線路、鐵路交通、橋梁及飛行器等領域工程應用中不可或缺的連接緊固件，其在受到外界環境因素影響時，不免會出現銷釘缺失、螺母松動、螺栓銹蝕及鉚釘損傷等故障，準確識別有故障的螺栓/鉚釘對保障輸電線路、鐵路交通、飛行器等的安全穩定運行具有重要意義。
隨著輸電線路、鐵路軌道里程數的不斷增長，螺栓/鉚釘應用分布越來越廣泛，傳統人工巡檢方式已無法滿足當前巡檢要求。
無人機或巡檢機器人搭載攝像裝置對輸電線路和鐵路軌道進行巡檢并拍攝高清圖像或視頻已成為主要巡檢方式。由于可見光圖像具有豐富的形狀、紋理等特征，其成為螺栓/鉚釘故障檢測的首選數據源。
為進一步提高無人機巡檢運維工作的智能化、自動化程度，眾多研究者致力于航拍圖像中螺栓/鉚釘故障檢測研究。
隨著航空技術的快速發展，飛行器的數量也越來越多。飛行器由數以萬計的零部件裝配而成，而零部件大多由鉚釘進行連接，鉚接質量的檢測顯得極其關鍵。因此，如何快速、準確地發現螺栓/鉚釘故障并進行修復是巡檢運維工作亟待解決的問題。
海量的無人機航拍圖像中螺栓/鉚釘故障檢測包括人工觀察法和視覺檢測方法。人工觀察法受主觀因素影響較大，且檢測效率較低?；谝曈X(jué)的檢測方法利用圖像處理技術實現螺栓/鉚釘故障快速檢測，可以有效避免上述人工觀察法的不足。
目前，視覺檢測方法已廣泛應用于輸電線路、輸電鐵塔、高鐵接觸網、鋼結構建筑、航空發電機等諸多領域的螺栓/鉚釘識別及故障檢測。
1.螺栓/鉚釘故障特征及視覺檢測面臨的挑戰
1.螺栓/鉚釘故障類型
在輸電線路、鐵路交通、飛行器等領域，大量的設備和零部件通過螺栓/鉚釘進行固定連接。螺栓以螺紋形式連接，通常由螺釘、螺母、銷釘組成；鉚釘采用鉚接方式連接，包括頭部和釘桿。
螺栓/鉚釘故障類型如圖1所示，包括銷釘缺失、螺母松動、螺釘松動、螺栓銹蝕、鉚釘劃痕、鉚釘裂紋等。

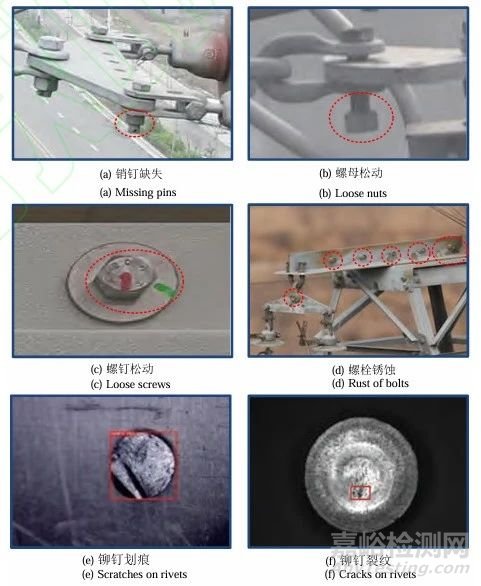

圖1 螺栓/鉚釘故障類型
2.螺栓/鉚釘故障檢測面臨的挑戰
隨著機器視覺技術的快速發展，越來越多的圖像處理和深度學習技術應用到螺栓/鉚釘故障檢測中。螺栓/鉚釘在航拍圖像中占比較小，背景信息多且復雜，使用傳統圖像處理和深度學習方法既不能濾除大量背景信息，又難以提取特征，因此，基于視覺的螺栓/鉚釘故障自動檢測面臨著嚴峻的挑戰。
(1) 螺栓/鉚釘及其故障占整幅圖像的比例非常小，通常不足整幅圖像面積的1%，難以獲取足夠的特征對其進行故障識別。
(2) 受光照強度、拍攝角度和拍攝距離等因素影響，圖像中螺栓/鉚釘及其故障的形狀、大小、顏色和清晰度各不同，導致故障檢測的準確率較低。
(3) 缺乏用于螺栓/鉚釘識別的公開數據集，故障樣本圖像難以獲取，少量的圖像用于訓練容易過擬合。
(4) 傳統圖像處理方法針對特定的圖像有較好的檢測結果，其魯棒性和泛化能力不好。
(5) 更快的區域卷積神經網絡（Faster R-CNN）、SSD、YOLO等主流的目標檢測網絡模型小目標檢測效果不佳，將上述深度學習算法用于螺栓/鉚釘識別及故障檢測任務時，易造成漏檢或誤判。
2.螺栓/鉚釘故障的深度學習
檢測方法
深度學習作為機器學習的一個分支，自2006年以來在圖像處理與機器視覺等領域中的應用取得了突破性進展。深度學習技術將傳統目標檢測方法的候選區域生成、特征提取、分類器整合到一起，利用卷積神經網絡（CNN）自動提取目標特征，實現目標端到端的檢測。
在海量數據驅動下，深度學習網絡模型充分利用CNN自動逐層學習圖像的深層特征，通過大規模訓練優化網絡模型參數，具有較強的特征提取能力和泛化能力，其檢測性能相對于人工設計特征的傳統目標檢測方法有了大幅提升。
1.基于雙階段算法的螺栓/鉚釘故障檢測方法
Faster R-CNN作為主流的目標檢測算法，在目標分類和定位等方面具有優良性能，是目前使用比較廣泛的雙階段檢測算法之一，諸多研究者利用Faster R CNN及其改進算法進行航拍圖像中螺栓/鉚釘故障檢測研究。
為了實現輸電線路巡檢圖像中電力部件故障智能識別，付晶等利用Faster R-CNN對九大類故障（桿塔、導地線、絕緣子、大尺寸金具、小尺寸金具、基礎、通道環境、接地裝置、附屬設施）進行檢測，并討論了樣本分布對算法檢測準確率的影響。
為解決復雜背景下小尺寸目標檢測難題，趙麗娟等通過疊加殘差網絡結構（Res2Net替代ResNet）、引入可變形卷積、平衡損失函數等策略改進Faster R-CNN，改進模型的銷釘缺失故障檢測準確率達到了72.3%，與原始Faster R-CNN相比提高了10%，但是改進算法檢測精度的提升是以增加計算量和時間成本為代價。
為了提高航拍圖像中小目標銷釘檢測準確率，顧超越等以ResNet101為前置特征提取網絡，利用金字塔網絡結合多尺度特征融合改進Faster R-CNN，改進模型的銷釘缺陷檢測精度達到了85%，與原始Faster R-CNN（68%）和YOLOv3（40%）相比，分別提高了17%和45%，但模型的小目標檢測效果仍有提升空間。
針對小目標螺栓視覺信息丟失問題，齊鴻雨通過多尺度特征融合和擴展感興趣區域特征提取改進Faster R-CNN，改進模型的螺栓故障檢測準確率達到63.87%，與Faster R CNN（60.31%）相比提高了3.5%，但小目標特征丟失問題仍可能存在。
針對樣本質量對網絡模型檢測精度的影響問題，趙振兵等提出了結合KL散度與形狀約束的典型金具檢測方法，在Faster R-CNN的基礎上引入目標邊界框分布預測和KL散度損失函數，改進模型的金具識別精度達到了83.68%，與YOLO、Cascade R-CNN、Faster R-CNN相比，分別提高了11%、6%和4%，為后續的螺栓故障狀態檢測奠定了基礎。
無人機巡檢輸電線路的航拍圖像背景復雜，深度學習網絡模型在提取小目標螺栓特征時容易造成信息丟失，為了解決這一問題，一些學者通過添加注意力機制模塊改進Faster R-CNN。
戚銀城等將雙注意力機制（多尺度注意力和空間注意力機制）嵌入Faster R-CNN中，通過注意力機制提高螺栓與背景的差異程度，改進網絡模型如圖2所示，改進模型的螺栓故障識別精度達到了82.05%，與Faster R-CNN相比提高了2%，但是多尺度注意力機制需要對不同尺度的特征進行處理和計算注意力權重，增加了模型的復雜度。

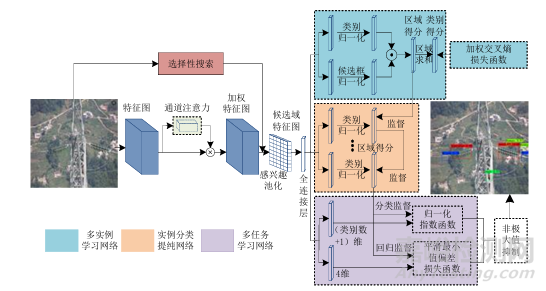

圖2 基于雙注意力機制的改進Faster R-CNN
為了提高銷釘?shù)刃∧繕?biāo)金具識別準確率，葉飛等基于方向梯度直方圖（HOG）算子與局部二值模式（LBP）算子雙特征融合和混合注意力機制（通道注意力機制+空間注意力機制）改進Faster R-CNN，改進模型的銷釘故障檢測精度達到了94.21%，與Faster R-CNN、YOLOv5、Cascade R-CNN相比，分別提高了13%、9%和6%，但是兩種注意力機制結合會進一步增加計算復雜度，且超參數調整變得更加復雜。
為實現航拍圖像中多目標和多故障檢測，白潔音等結合圖像預處理、基于面積的非極大值抑制、切分檢測策略優化Faster R-CNN，改進模型的目標識別精度達到了91.72%，與原始Faster R-CNN相比提高了7%，該方法可在類似多目標檢測場景中推廣應用。
除上述利用Faster R-CNN進行螺栓識別及故障檢測外，吳軍等將Cascaded R-CNN用于航拍圖像中的螺栓故障檢測，實現了小目標缺陷的準確檢測，為小目標故障檢測的推廣應用打下了基礎。
雙階段檢測算法將目標檢測問題分成兩個階段，先獲取區域提議，在區域建議網絡中提取深層特征，然后對每個候選區域進行感興趣目標分類和位置回歸。該類算法具有良好的檢測精度，但是其運算量較大，需要較長的處理時間。表1概述了基于雙階段檢測算法的螺栓/鉚釘故障檢測研究成果。

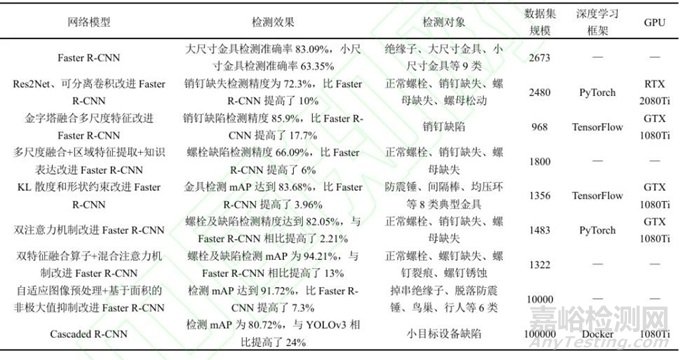

表1 基于雙階段檢測算法的螺栓/鉚釘故障檢測研究成果
2.基于單階段算法的螺栓/鉚釘故障檢測方法
YOLO作為優秀的單階段目標檢測算法，其將檢測和分類任務合并處理，具有算法結構簡單、實時性強等優勢。隨著YOLOv1-YOLOv8特征提取能力的不斷加強，越來越多的YOLO算法在工程中得到應用，有研究者利用YOLO算法實現螺栓/鉚釘故障檢測。
電力桿塔上的正常螺栓與缺陷螺栓類間差異較小，針對YOLOv3算法對螺栓故障檢測效果不佳的問題，項輝提出了一種先檢測再識別的螺栓故障檢測方法，以MobileNetV3為特征提取網絡取代DarkNet53，有效提高了螺栓檢測精度和檢測速度，與原始YOLOv3相比，航拍圖像中的螺栓檢測精度由83%提高到了90%，檢查速度由18幀/秒（FPS）提升到了45 FPS，為進一步提高螺栓故障檢測精度奠定了基礎。
為實現動車裙板螺栓故障檢測，徐文輝等提出了一種基于注意力引導改進YOLOv3螺栓缺失檢測算法，利用注意力機制引導網絡關注圖像中與螺栓相關的關鍵區域和特征，從而提高檢測的準確率和效率，該算法的螺栓識別準確率和召回率達到了92.1%和93.6%，與YOLOv3相比，分別提高了11.3%和13.6%。
為提升小目標金具故障檢測精度，王慧民通過非對稱卷積塊（ACB）和卷積塊注意力機制（CBAM）改進YOLOv5，改進后的YOLOv5網絡結構如圖3所示。改進模型能夠提取更多的金具目標底層語義信息和更豐富的故障特征，該模型的金具故障檢測精度達到了75%，與原始YOLOv5、Faster R-CNN、YOLOv3、SSD相比，分別提高了3.9%、5.7%、8.6%和11.3%，但是CBAM注意力機制的引入使模型結構更復雜，增加了訓練的難度。

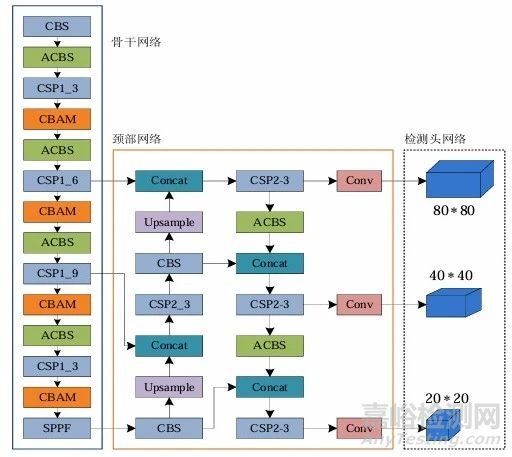

圖3 改進的YOLOv5網絡結構
針對拍圖像背景復雜、電力設備缺陷尺寸差異較大等問題，盧源文提出了一種基于改進YOLOX的電力設備識別和故障檢測方法，在YOLOX骨干網絡中引入感受野模塊（RFB）以擴大感受野，添加坐標注意力機制模塊（CA）更好地獲取目標方向特征信息，檢測頭前加入自適應空間特征融合模塊（ASFF），該方法實現不同尺度深淺特征的高效融合。改進模型的銷釘缺失檢測精度達到了86.09%，與YOLOX相比提高了14.27%，為輸配電線路智能巡檢提供了技術思路。
為實現螺栓表面故障自動檢測，朱敏玲等在YOLOv7算法的基礎上，通過引入SimAM注意力機制、軟非極大值抑制（Soft-NMS）改進YOLOv7，改進模型有效地提高了螺栓故障檢測精度，其故障檢測精度高達97.3%，與YOLOv7相比提高了1.9%。
除YOLO算法外，還有研究者利用SSD、EfficientDet、RetinaNet等單階段算法進行無人機航拍圖像中螺栓/鉚釘故障檢測研究，如李瑞生等基于ResNet50殘差網絡和多層級特征融合改進SSD算法；李曜丞等提出了立體注意力機制模塊和EfficientDet相結合的圖像識別算法，其網絡結構如圖4所示，該算法為輸電線路巡檢圖像的高效智能識別提供參考；李志強結合DenseNet、通道注意力機制改進RetinaNet，實現了航拍圖像中銷釘缺失缺銷高效、快速地檢測。

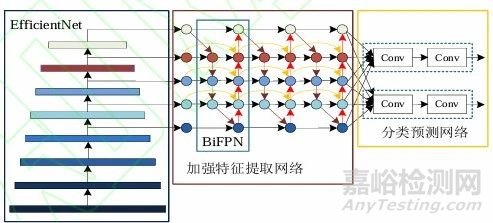

圖4 EfficientDet網絡結構
單階段檢測算法不需要像雙階段檢測算法那樣先生成候選區域，再進行分類和精確定位，其優勢在于檢測速度快。與雙階段檢測算法相比，單階段檢測算法的檢測精度略遜一籌。表2概述了基于單階段檢測算法的螺栓/鉚釘故障檢測研究成果。

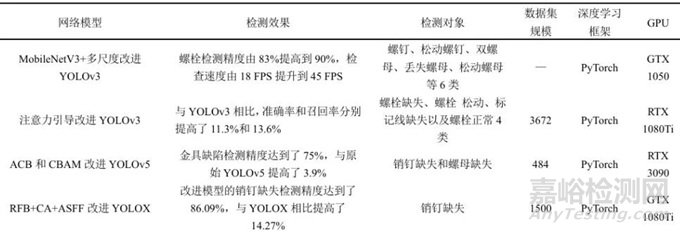

表2 基于單階段檢測算法的螺栓/鉚釘故障檢測研究成果
3.基于級聯檢測模型的螺栓/鉚釘故障檢測方法
受復雜背景干擾、圖像分辨率、故障區域相對較小、硬件計算資源條件限制等因素影響，單一目標檢測算法對螺栓/鉚釘小目標故障檢測效果不佳。為提高小目標故障檢測準確率，研究者將目標故障檢測視為兩級目標檢測問題，先進行目標定位，再進行故障識別。
針對高鐵接觸網開口銷松脫及故障樣本匱乏等問題，王昕鈺等提出了基于Faster R-CNN、深度卷積生成對抗網絡（DCGAN）、VGG16網絡框架，F(xiàn)aster R-CNN用于樣本圖像中開口銷定位，DCGAN對定位后的開口銷進行樣本擴充，VGG16分類網絡識別開口銷不良狀態，該級聯網絡框架實現了開口銷故障高精度檢測（故障檢測精度高達99%）。
周雯等提出了基于2階級聯輕量化網絡模型的接觸網懸掛緊固件故障檢測方法，先利用輕量級特征提取網絡ResNet-18定位緊固件，再使用8層分類網絡（4個卷積層、2個池化層、1個全連接層和1個輸出層）識別緊固件故障，該方法的緊固件故障識別精度達到了95.8%，與單一檢測網絡Faster R-CNN（74.3%）相比提高了21.5%。
隨著人工智能技術的發展，智能化電力系統隱患檢測技術受到了越來越多的關注，徐曉華等提出了一種基于多粒度隱患檢測網絡（MGNet）的電力系統隱患檢測方法，通過兩個Faster R-CNN構建了集多粒度分割、粒度級檢測網絡、多粒度協作融合為一體的MGNet，該網絡模型如圖5所示。

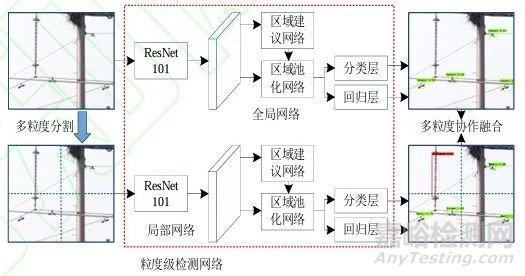

圖5 多粒度檢測網絡MGNet
MGNet模型將訓練樣本多粒度信息引入到級聯檢測網絡中，以不同粒度檢測結果協作融合的方式，綜合捕捉桿塔連接金具隱患目標，提高隱患檢測的準確性，與SSD、FasterR-CNN、YOLOv3相比，銷釘故障檢測精度分別提高了27.8%、8.8%和7.1%。
輸電線路巡檢會產生海量的無人機航拍圖像，圖像中銷釘目標較小且需要結合上下文信息才能正確判斷，為了準確識別銷釘故障，王紅星等提出了Faster R-CNN、Cascade R-CNN級聯的螺栓故障檢測方法。
先利用Faster R-CNN定位圖像中的金具連接部件，并將檢測結果裁剪放大，再使用基于層級殘差卷積模塊、路徑聚合特征金字塔、double-head結構改進的Cascade R-CNN進行銷釘故障檢測，該方法的銷釘故障檢測精度達到了81.2%，與單一檢測模型Faster R-CNN（65.8%）、RetinaNet（68.4%）、Cascade R-CNN（73.4%）相比分別提高了15.4%、12.8%和7.8%；該級聯檢測模型具有較強的魯棒性，能夠?qū)崿F(xiàn)復雜背景、模糊及遮擋圖像中的銷釘缺陷準確識別，為電力巡檢圖像其他目標智能檢測提供了技術支撐。
周香君融合銷釘安裝位置的先驗信息提出了基于YOLOv5和Faster R-CNN級聯的銷釘故障檢測模型，先基于密度空間聚類算法設置YOLOv5預測框，再利用YOLOv5提取圖像中銷釘所在的上下文區域，最后利用特征金字塔網絡（FPN）改進的Faster R-CNN對前級網絡檢測到的銷釘區域進行銷釘定位及狀態分類。該模型的銷釘故障檢測精度達到82.8%，與基準模型相比提高了4.8%。該方法在很大程度上縮短了深度學習網絡模型的訓練和測試時間，節省了計算資源。
電力巡檢圖像中螺栓存在特征不明顯、尺寸小等特點，為了實現航拍圖像中螺栓故障檢測，張姝等提出了一種基于SSD、YOLOv3級聯的螺栓故障檢測系統，該系統采用分級檢測原則，先利用SSD定位、剪裁螺栓連接部位，再通過圖像增強算法擴充螺栓故障數據集，最后使用YOLOv3進行螺栓故障檢測，該系統可部署于無人機上用于輸電線路螺栓實時檢測。
倪源松等提出了基于自適應分塊的螺栓故障級聯檢測方法，先利用擁擠場景識別網絡（CSRNet）結合基于密度的應用空間聚類（DBSCAN）算法預測目標密度分布圖和分塊區域圖像，再使用YOLOX對上述預測圖像進行螺栓故障檢測，該方法提升了深度學習網絡模型對不同類型螺栓故障的識別能力，其中螺栓故障檢測精度達到了75.7%，與基準模型CSRNet相比提高了15.6%。
為實現螺栓特征由粗粒度到細粒度提取，李延旭提出了基于復雜知識表示的螺栓故障級聯檢測方法，先通過前級EfficientDet檢測出圖像中的重錘和連板兩類金具，將檢測到的金具設置成感興趣區域并進行裁剪，再利用后級EfficientDet定位出感興趣區域的所有螺栓，最后對檢測到的螺栓進行有無故障分類。實驗結果證明該方法是實現電力巡檢圖像智能化檢測的有效途徑之一。
除了將目標檢測算法級聯實現螺栓/鉚釘故障檢測外，還有利用目標檢測算法與語義分割算法級聯檢測螺栓/鉚釘故障。羅隆福等通過SSD與DeepLab v3 plus級聯進行高鐵接觸網頂緊螺栓故障檢測，該方法在檢測精度（螺栓缺陷檢測精度95.9%）和檢測速度（缺陷檢測速度達到17.9 FPS）方面具有一定優勢；于暢等利用無錨框FCOS算法與UNet級聯實現螺釘缺失智能檢測，該方法具有較高的檢測準確率（高達99%）和自動化程度，為工業生產智能化提供了新的解決方案。
基于網絡模型級聯的螺栓/鉚釘故障檢測方法在小目標檢測方面具有一定的優勢，其故障檢測精度要優于單一檢測模型，但是級聯網絡模型復雜度和參數量明顯增加，檢測速度會略有下降，且對邊緣計算設備的要求更高。表3總結了基于級聯網絡模型的螺栓/鉚釘故障檢測方法的相關研究成果。

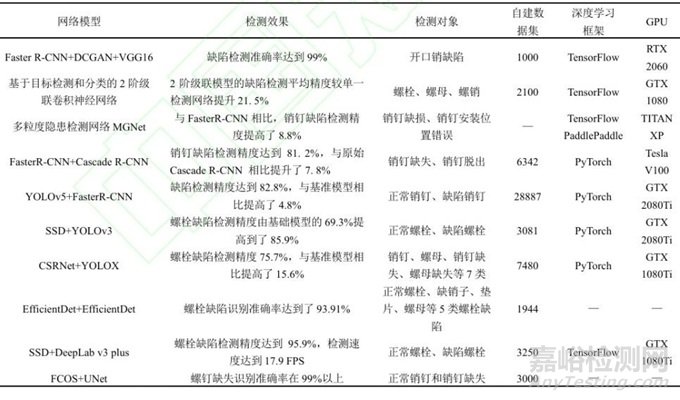

表3 基于級聯網絡模型的螺栓/鉚釘故障檢測研究成果
3.典型應用場景
隨著螺栓/鉚釘故障檢測需求日益增加，基于機器視覺的圖像識別檢測技術受到了極大關注，因此如何利用機器視覺實現螺栓/鉚釘故障的自動識別是當前研究人員關注的熱門課題。該部分主要圍繞線路類螺栓/鉚釘、箱體類螺栓/鉚釘、構件類螺栓/鉚釘故障的視覺檢測方法進行了概括。
1.線路類螺栓/鉚釘故障檢測
線路類螺栓/鉚釘故障檢測主要涉及輸電線路、高鐵接觸網、橋梁鋼索等關鍵基礎設施領域。其中，輸電線路作為電力傳輸?shù)募~帶，在我國新一代電力系統發展中處于重要地位，依托計算機視覺技術，從海量的航拍圖像中實現電力設備識別及故障檢測已成為該領域的研究熱點。
螺栓作為線路中常用的緊固件，長期處于風吹雨淋等惡劣環境中，難免會出現缺銷、脫落、松動、銹蝕等故障。因此，定期巡檢線路，及時排查出故障螺栓，對線路安全穩定供電具有重要意義。在人工智能浪潮的推動下，研究者主要利用深度學習技術進行航拍圖像中螺栓/鉚釘故障檢測研究。
基于目標檢測算法的螺栓/鉚釘故障檢測方法
Faster R-CNN、SSD、YOLO等目標檢測算法在通用目標檢測數據集上表現良好，但對于復雜背景且螺栓占比小的特征識別效果不佳，有研究者以增強螺栓/鉚釘細粒度特征表達與提取的方式提高螺栓/鉚釘故障檢測精度。
為增強深層特征的語義信息和淺層特征的位置信息深度融合，進一步提高小目標特征提取能力，李雪峰等改進FPN算法并提出了PinFPN，先利用自校正卷積網絡（SCNet）取代ResNet特征提取網絡（自校正卷積如圖6所示），再通過路徑聚合網絡（PANet）和橫向連接改進多尺度特征融合，最后在自建數據集（銷釘故障和其他電力小目標）上驗證了PinFPN算法的有效性。

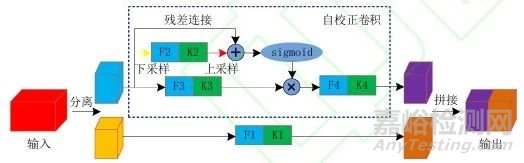

圖6 自校正卷積示意圖
吳劉宸等基于區域注意力機制和多尺度特征融合改進Faster R-CNN，改進模型不僅能夠更準確地定位螺栓故障，減少因背景干擾等因素導致的誤檢，而且還可以更好地處理不同大小的螺栓，提高對多尺度螺栓故障檢測精度。
康高強等提出了基于Faster R CNN和SVM集成分類學習的開口銷釘缺失檢測方法，先利用Faster R-CNN精確定位銷釘，再通過多個SVM分類器進行銷釘缺失檢測，該方法實現了銷釘缺失自動檢測。
高鐵接觸網巡檢圖像中的螺栓具有形狀不明顯、尺寸小的特征，準確識別螺栓故障難上加難。為此，盧杰等提出了目標檢測YOLO算法與語義分割U-net雙級聯架構的螺栓故障檢測方法，該方法的螺栓故障檢測精度高達93.5%，具有較好的實際應用價值。
由于圖像中存在目標不顯著、目標差異較小以及背景復雜等因素，基于深度學習的單標簽圖像分類方法不適合直接應用于多標簽圖像分類任務。為解決螺栓故障識別中存在視覺不可分問題，張珂等提出了一種基于NTS-Net網絡框架的螺栓屬性多標簽分類方法，該方法在螺栓多屬性分類數據集上的檢測精度達到了84.5%，與基于AlexNet、VGG16、ResNet18、ResNet34等分類方法相比提高了近10%~20%，但是該方法的檢測性能在很大程度上依賴于高質量螺栓圖像數據。
先驗知識是指在進行目標檢測之前預先獲取的關于目標對象、場景等的信息，為了進一步提高目標檢測準確率，研究者將先驗知識引入到目標檢測算法中。
Zhao等提出了基于語義知識和結構知識的螺栓故障多標簽分類框架，由視覺-語義知識網絡（VFSKnet）和視覺-位置知識網絡（VFPKnet）加權合并組成，VFSKnet學習螺栓故障標簽之間的關系，VFPKnet捕獲結構化的細粒度特征，該框架在標簽級和圖像級的故障檢測精度分別達到了93.91%和83.29%，該方法證明了降低螺栓樣本數據類內差異大、類間差異小的影響，有利于提高螺栓故障識別準確率。
閻光偉等提出了融合先驗信息和特征約束的Faster R-CNN模型，先利用DBSCAN算法獲得先驗信息，再引入費舍爾損失約束樣本特征，最后基于K近鄰算法進行難例挖掘，改進Faster R-CNN模型的螺栓故障檢測精度達到了83.9%，與原始Faster R-CNN（71.9%）、YOLOv5（80.1%）相比分別提高了12%和3.8%。
李剛等提出了先驗知識與檢測Transformer（DETR）融合的螺栓故障檢測方法，該方法通過注意力機制實現螺栓視覺特征與先驗知識的融合。先驗知識可以幫助算法更好地聚焦于目標可能出現的區域、形狀和特征，減少誤檢或漏檢，但是如果先驗知識本身不準確，對目標的形狀估計錯誤或者對目標出現頻率的統計偏差較大，將會導致算法檢測性能下降。
基于弱監督或無監督的螺栓/鉚釘故障檢測方法
添加注意力機制、多尺度特征融合、先驗知識等策略是提高深度學習算法檢測性能的有效手段，還有研究者將無監督或弱監督學習與目標檢測算法結合提高螺栓/鉚釘故障檢測精度。
Zhao等基于聚類算法和Faster R-CNN結合提出了自動視覺形狀聚類網絡（AVSCNet），網絡結構如圖7所示。在訓練階段利用視覺形狀聚類方法優化網絡模型，并通過特征增強、特征融合和擴展感興趣區域改進Faster R-CNN，改進模型的螺栓缺銷故障檢測精度達到了71.4%，與Faster R-CNN相比提高了11%，但是其檢測速度僅為Faster R-CNN的三分之一。
圖7 AVSCNet網絡結構圖
趙振兵等提出了基于DBSCN-FPN算法的銷釘缺失檢測方法，通過DBSCN聚類算法獲取螺栓先驗知識指導FPN模型訓練，該方法的缺銷螺栓檢測精度達到了74.2%，與Faster R-CNN、基于區域的全卷積網絡（R-FCN）、全卷積網絡（FCN）相比分別提高了9%、8%和6%。
基于全監督檢測模型的螺栓故障檢測需要大量的目標級標注，為了減少目標級標注的人力物力消耗，趙振兵等提出了基于改進區域聚類學習（PCL）模型的銷釘缺失弱監督檢測方法，通過多實例學習網絡、實例分類提純網絡、多任務學習網絡結合通道注意力機制構建了圖8所示的改進PCL模型，改進PCL模型僅利用圖像級標注即可實現螺栓缺銷檢測，雖然螺栓缺銷檢測精度僅有31.6%，但是與PCL模型相比提高了25.6%。
圖8 改進PCL模型
為了解決弱監督檢測方法在螺栓故障檢測中存在的類不平衡問題，趙振兵等提出了一種基于自適應加權損失函數（SAW）的PCL模型，SAW-PCL模型通過在主網絡中添加CBAM提取螺栓精細特征，并利用SAW損失函數動態調整不同類別樣本的學習程度，從而平衡不同類別目標的檢測性能。
基于知識推理的螺栓/鉚釘故障檢測方法
近年來，圖卷積網絡（GCN）和門控圖神經網絡（GGNN）在眾多領域取得了重大成功。趙振兵等基于GGNN構建了螺栓-螺母關聯知識圖譜，通過Faster R CNN結合目標先驗知識實現了螺栓故障高效分類，彌補了一些故障檢測方法僅依靠表面提取特征進行分類的僅依靠表面提取特征進行分類的不足。
趙振兵等根據GCN學習不同種類螺栓之間的關系，提出了基于圖知識推理的螺栓故障檢測方法，解決了螺栓故障識別任務中視覺不可分和類不平衡問題。針對螺栓視覺不可分和語義歧義問題，趙振兵等提出了基于聯合結構-語義關系圖知識推理的螺栓故障檢測方法，通過GCN和圖知識推理模塊設計了如圖9所示的動態圖知識推理網絡，該方法能夠有效地提高螺栓故障檢測準確率，其螺栓故障檢測精度達到93.1%，與基準模型（Resnet-101檢測精度為85%）相比提高了8.1%。

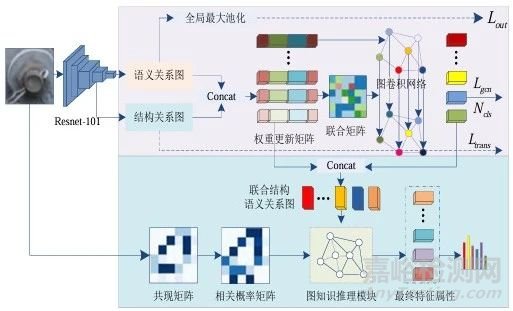

圖9 動態圖知識推理網絡
除上述目標檢測算法在輸電線路螺栓/鉚釘故障檢測中應用以外，戚銀城等提出了基于遷移的圖像超分辨率處理方法，解決了樣本圖像模糊、分辨率低等問題；王健等提出了基于生成對抗網絡和RetinaNet的銷釘缺陷檢測方法，RetinaNet算法實現銷釘缺陷自動標注，解決了人工標注樣本費時費力問題；趙振兵等提出了基于知識蒸餾的螺栓故障分類方法，為輕量化網絡模型壓縮提供了技術支持；李剛等提出了YOLOv8與語義知識融合的螺栓故障檢測方法，為無人機智能巡檢提供了新的檢測手段。
深度學習技術在線路類螺栓故障檢測中發揮著重要作用，上述螺栓/鉚釘故障檢測研究成果統計如表4所示。

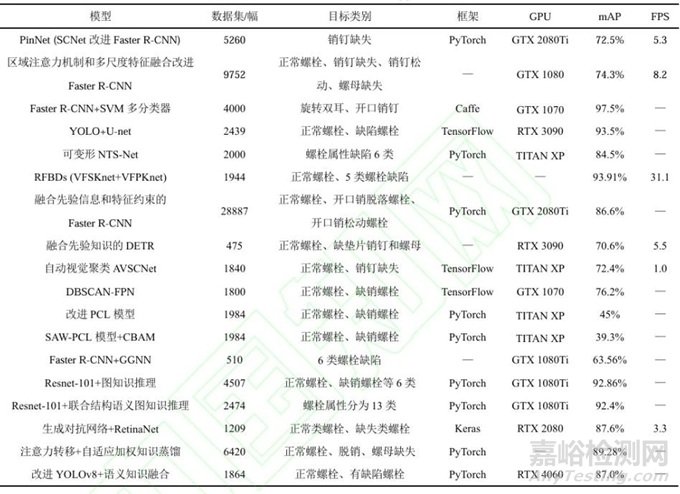

表4 基于機器視覺的線路類螺栓/鉚釘故障檢測研究成果
2.箱體類螺栓/鉚釘故障檢測
箱體類螺栓/鉚釘廣泛應用于交通運輸與航空航天設備中，如飛行器、船舶、動車車廂等都是這一類典型代表。鐵路作為鐵路交通的重要組成部分之一，在國民經濟發展和國防建設中起到著舉足輕重的作用。隨著我國鐵路運營里程數逐年增長，鐵路公司不斷地將機器視覺檢測技術應用到鐵路檢測的諸多方面，如鐵路貨車運行故障動態圖像檢測系統（TFDS）。
為了解決TFDS中螺栓故障人工檢查效率低下的問題，費垚東等提出了基于傳統圖像處理的螺栓故障檢測方法，先利用模板匹配技術確定螺栓感興趣區域，再基于自適應閾值的局部三值算子（LTP）提取螺栓局部特征，最后利用支持向量機（SVM）分類器進行螺栓故障分類，該方法實現了螺栓故障自動識別，螺栓故障識別準確率達到了90.88%，但是傳統圖像處理方法受圖像質量影響較大，其魯棒性不強。
為實現TFDS列車底部螺栓故障的精準定位，張幸寧提出了YOLOv3識別結合VGG16分類的高速列車底板螺栓故障檢測方法，采用全局平均池化取代全連接層和模型剪枝優化VGG16，改進模型的螺栓故障檢測精度達到了97.29，與原始分類網絡VGG16相比，其檢測效率提高了63%。
螺栓松動容易造成栓接結構預應力不足、承載力下降等缺陷，為實現軌道車輛螺栓松動智能監測，彭嘉悉提出了基于深度學習的動車組轉向架部件故障檢測方法，先以YOLOv7作為基準模型進行部件定位，再使用AlexNet、VGG16、Inception-Resnet-v2、Resnet 50分類網絡進行螺栓異常分類，最后使用帶有法向量約束的Ransac點云分割方法進行螺栓高度測量，該方法實現了螺栓松動的進一步精細化診斷。
鉚接作為零件裝配中一種重要緊固連接方式，廣泛應用于航空航天、飛行器裝配等領域。針對傳統圖像處理的故障檢測方法存在適應性差、魯棒性低等問題，喬天宇提出了基于深度學習的鉚釘外觀缺陷檢測方法，利用ResNet和DenseNet并聯方式加強特征信息提取和融合。
呂帥帥等提出了基于改進Mask R-CNN的鉚釘裂紋故障識別方法，Mask R-CNN的基本框架如圖10所示，通過基于位置反饋機制和裂紋的感興趣區域篩選優化Mask R-CNN，改進模型的裂紋識別準確率達到了87.5%，與原始Mask R-CNN相比提高了近34%。

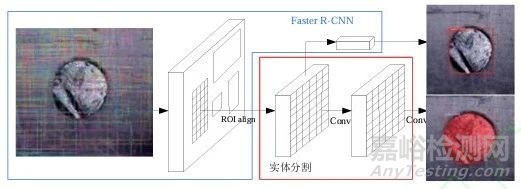

圖10 Mask R-CNN的基本框架
為提高鉚釘故障檢測精度和效率，趙娜提出了基于改進U-net++網絡模型的鉚釘故障檢測方法，通過將U-net++與ResNet殘差網絡進行融合來更好的提取特征信息，相比于Mask R-CNN模型，改進模型的故障檢測準確率提高了10.6%，其檢測速度達到了14.3 FPS。
基于箱體類螺栓/鉚釘?shù)墓收蠙z測還有其他深度學習方法，如王慧等提出了基于Faster R-CNN的鉚釘故障檢測方法，該方法的故障檢測精度達到了93.9%；辛佳雯等提出了基于Faster R-CNN和改進CPN級聯的螺栓安裝故障檢測方法，實現了航空發動機圖像中螺栓及關鍵點檢測；李宗剛等提出了基于DETR與SimAM注意力機制結合的故障檢測方法，有效提高了小目標檢測精度；武曉春等基于局部強化算法和多尺度通道組混排卷積改進YOLOv8，實現了螺栓銹蝕故障高效檢測；陳業泓等提出了基于SSD YOLO的螺栓故障檢測算法，為動車組狀態檢修提供了參考。
表5統計了機器視覺檢測方法在箱體類螺栓/鉚釘故障中應用的研究成果。
表5 基于機器視覺的箱體類螺栓/鉚釘故障檢測研究成果
3.構件類螺栓/鉚釘故障檢測
構件類螺栓/鉚釘作為現代工程建設中不可或缺的關鍵連接件，廣泛應用于大型建筑與基礎設施領域，橋梁、鋼構、建筑為典型代表。
在工程應用領域，螺栓的工作性能（滑動、分離或脫落）會對連接部件產生重要影響。為了實現橋梁螺栓松動實時檢測，Cha等提出了基于Hough變換和SVM相結合的螺栓松動視覺檢測方法，先對手機采集的圖像進行全變差去噪，再通過Hough變換提取螺栓關鍵點特征，最后訓練SVM分類器區分松動螺栓和正常螺栓，該方法的螺栓松動識別準確率高達95%，有望在復雜機械系統或土木結構的螺栓檢測中推廣使用。
為了實現不同角度和螺栓遮擋圖像的螺栓松動檢測，Luo等提出了一種基于圖像透視校正的法蘭板螺栓松動檢測方法，該方法可以基于識別出的螺母角點對每個螺栓圖像的視角畸變進行校正，有效地識別出法蘭連接螺栓松動情況。
曾飛等提出了一種利用彈性線曲率變化的螺栓松動檢測方法，通過螺栓間彈性線放大螺栓松動角度結合固定點曲率變化確定螺栓轉動角度，實現了大型建筑結構中螺栓松動的早期檢測，為多種類型螺栓識別及松動檢測提供了技術支持。
上述傳統圖像處理方法在特征提取、檢測準確率和效率、泛化能力等方面，與深度學習方法相比還存在明顯不足。為提高螺栓松動檢測的智能化水平，勞武略等提出了基于深度學習和傳統圖像處理相結合的鋼橋螺栓松動檢測方法，先利用YOLOv5和關鍵點檢測模型進行螺栓定位和螺栓關鍵點檢測，再通過Voronoi圖分類、中心點匹配、最小二乘法擬合透視變換等判斷螺栓是否發生松動，該方法通過對比圖像關鍵點位置變化識別螺栓松動，大幅提升了螺栓松動檢測自動化程度。
為了自動識別鐵路橋梁中缺失的高強度螺栓，趙欣欣等提出一種基于深度學習的螺栓缺失檢測方法，先搭建12層主干網絡（5層卷積層、5層池化層和2個全連接層），在主干網絡中添加通道和空間注意力子網路以提高特征和區域敏感性，該模型在真實場景下的螺栓故障檢測準確率高達94.9%，有望在涂層裂化、異常變形等橋梁病害場景中推廣應用，但是模型的訓練速度還有待進一步提升。
鞠曉臣等提出了基于自注意力機制與中心點回歸（SACPR）算法的橋梁螺栓故障檢測方法，該算法的螺栓故障檢測精度與RetinaNet算法相近，但是其推理速度是RetinaNet的5.6倍。
劉暢提出了語義分割與孿生網絡相結合的螺栓松動缺陷檢測方法，以DeepLabv3+作為特征提取網絡、ResNet18作為判別器，螺栓松動檢測準確率在95%以上。
牟宗涵提出了基于YOLOv5的自適應裁剪淺層注意力網絡，實現了鐵路橋梁鋼結構表面缺陷智能檢測。
張洪等通過引入高效通道注意力機制、優化空間金字塔池化結構、替換邊界框損失函數、添加解耦檢測頭改進YOLOv5，改進模型的螺栓缺陷檢測精度達到92.6%，與原始YOLOv5相比提高了4.3個百分點，有效解決了背景噪聲干擾與小目標情況下特征提取困難的問題。

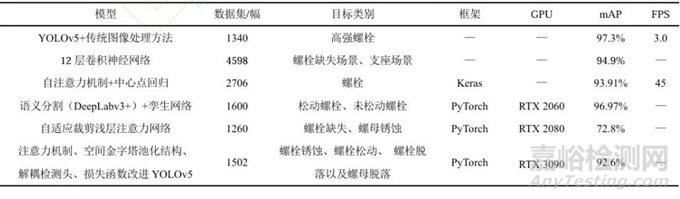

表6統計了機器視覺檢測方法在構件類螺栓/鉚釘故障檢測中應用的研究成果。
表6 基于機器視覺的構件類螺栓/鉚釘故障檢測研究成果
4.未來研究展望
隨著基于機器視覺的螺栓/鉚釘故障檢測研究的不斷深入，相比于傳統圖像處理方法，深度學習算法對螺栓/鉚釘故障檢測有著較好的檢測結果，但是在數據集規模及樣本標注、小目標檢測等方面面臨著挑戰。未來的研究工作將從以下幾個方面展開：
1.建立螺栓/鉚釘故障檢測公開數據集
通過圖像增強技術、多源圖像融合技術、物理渲染、生成對抗網絡、擴散模型等方法擴充樣本數量，解決故障樣本類不平衡問題，以及利用弱監督、無監督學習進行樣本標注，將是未來研究熱點之一。
2.提高模型的螺栓/鉚釘小目標故障檢測能力
圖像中的螺栓/鉚釘及其故障不及圖像的1%，如何進行小目標故障檢測是螺栓/鉚釘故障檢測需解決的一個問題?，F(xiàn)有目標檢測算法結合多尺度特征融合、特征金字塔網絡、注意力機制、可變形卷積、調整損失函數等策略改進將成為小目標故障檢測研究方向之一。
3.設計螺栓/鉚釘故障檢測性能良好的檢測模型
CNN能夠充分提取待檢測目標的局部特征，但Faster R-CNN、SSD、YOLO等主流的目標檢測算法對小目標檢測效果欠佳。為了進一步捕捉圖像的全局依賴關系，充分利用上下文信息、歸一化流模型，綜合現有目標檢測算法、語義分割算法、基于注意力機制的視覺Transformer網絡模型、圖卷積神經網絡算法優勢，設計一個檢測性能良好的深度學習網絡模型將成為小目標螺栓/鉚釘故障檢測研究的重點。
4.螺栓/鉚釘故障檢測網絡模型輕量化
為滿足實際場景需求，將深度學習網絡模型部署在嵌入式設備上用于螺栓/鉚釘故障實時檢測，網絡模型輕量化尤為重要。在保證網絡模型檢測準確率的同時，如何利用模型剪枝、知識蒸餾、低秩分解、網絡量化等模型壓縮技術降低模型計算開銷是螺栓/鉚釘故障檢測研究方向之一。
5.構建螺栓/鉚釘故障智能檢測系統
得益于云計算和邊緣計算技術在算力分配和存儲資源共享，基于人工智能技術的大模型需要具有巨大的計算能力，已遠超出便攜式或在線監控設備的計算能力。為了便于深度學習網絡模型部署于邊緣設備上，促進輸電線路、鐵路交通巡檢技術落地，構建云-邊-端協同融合檢測系統具有重要研究?jī)r(jià)值。
作者：劉傳洋1,2，吳一全1，劉景景2
工作單位：1. 南京航空航天大學電子信息工程學院
2. 池州學院機電工程學院
來源：儀器儀表學報
