中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

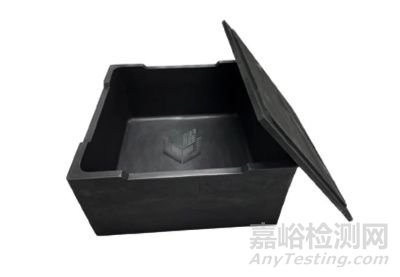

一、石墨匣缽是什么

石墨匣缽是鋰電池正負極材料高溫?zé)Y(jié)所用的容器，是由高純石墨精密加工而成的盒狀石墨制品，應(yīng)用于鋰電池磷酸鐵鋰材料燒結(jié)，主要是作為磷酸鐵鋰的容器放入輥道爐加熱，使正極材料達到高溫合成的作用，通常也被稱作磷酸鐵鋰石墨匣缽、石墨匣缽坩堝、石墨盒子。

石墨匣缽目前廣泛用于燒結(jié)鋰電池材料，優(yōu)秀的耐腐蝕功能，耐一定的高溫，優(yōu)異的熱傳導(dǎo)功能，居于非金屬材料之首。



二、磷酸鐵鋰燒結(jié)用匣缽

1. 核心材質(zhì)組成

石墨匣缽以高純度石墨（C%≥99.9%）為主材，結(jié)合多種耐火材料復(fù)合而成，常見配方包括：



基礎(chǔ)材料：堇青石（30-32%）、莫來石（15-16%）、鋁粉（15-16%）、尖晶石（20-22%）；



增強劑：添加POSS改性酚醛樹脂、氧化硼等粘合劑，提升抗侵蝕性和機械強度；



表面處理：通過真空浸漬鋁溶膠+硼酸復(fù)合液，形成保護層以抵御鋰氧化物滲透。

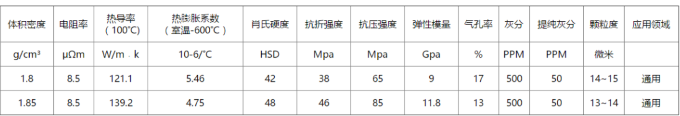

2. 關(guān)鍵性能參數(shù)







三、質(zhì)量要求與技術(shù)標(biāo)準(zhǔn)

1. 基礎(chǔ)技術(shù)規(guī)范

抗熱震性：需承受≥100次急冷急熱循環(huán)（1200℃↔室溫）無開裂，確保輥道窯連續(xù)燒結(jié)穩(wěn)定性；



化學(xué)穩(wěn)定性：高溫下不與磷酸鐵鋰反應(yīng)，避免金屬污染（如Fe、Ni含量≤50ppm）；



導(dǎo)熱性：電阻率≤12μΩ·m，熱傳導(dǎo)效率需匹配輥道窯溫控需求；



尺寸精度：允許公差±0.5mm，確保裝料均勻性與窯爐兼容性。



2. 行業(yè)標(biāo)準(zhǔn)

T/ZGTS 008-2024：規(guī)定匣缽需通過高溫荷重軟化測試（≥1250℃）、抗折強度（≥30MPa）及重金屬遷移檢測；



環(huán)保要求：生產(chǎn)過程需配備粉塵回收系統(tǒng)，成品符合RoHS指令（鉛、鎘等限值）。



四、三元正極材料燒結(jié)用匣缽

1. 材質(zhì)與規(guī)格要求

核心材質(zhì)：



莫來石基復(fù)合材料（Al?O? 58.6%，SiO? 41.3%，F(xiàn)e?O? ≤0.5%），具備高耐腐蝕性、低雜質(zhì)特性，確保材料燒結(jié)過程中無金屬污染。



表面處理：部分高端產(chǎn)品采用氧化鋁涂層，減少鋰鹽殘留對材料的侵蝕。

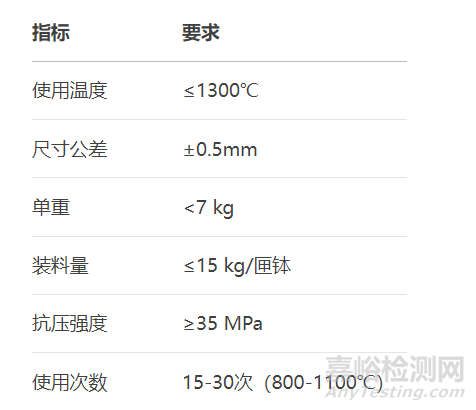

關(guān)鍵參數(shù)：



常見規(guī)格：



標(biāo)準(zhǔn)型：330×330×100mm、320×320×140mm。



定制型：根據(jù)輥道窯尺寸調(diào)整，如雙層單室設(shè)計適配高鎳三元燒結(jié)需求。



2. 選型技術(shù)要求

適配場景：高鎳三元（NCM811/NCA）需選擇耐高溫（≥1200℃）、低熱膨脹系數(shù)（≤3.5×10??/℃）的莫來石匣缽，避免高溫變形。



經(jīng)濟性：低鎳三元（如NCM523）可選用經(jīng)濟型莫來石匣缽，成本降低20%-30%，但需縮短更換周期。



3. 使用注意事項

裝料限制：裝載量不超過容積的75%，避免高溫膨脹導(dǎo)致側(cè)壁開裂。



清潔維護：每5次燒結(jié)后需用超聲波清洗+氮氣吹掃，防止鋰鹽殘留加速腐蝕。



壽命終點：表面侵蝕面積＞25%或重量損失≥10%時需報廢。



五、磷酸錳鐵鋰（LMFP）正極材料燒結(jié)用匣缽

1. 材質(zhì)與規(guī)格要求

核心材質(zhì)：



高純度石墨（C%≥99.9%）為主基材，添加硼酸鋁（Al?O?-B?O?）復(fù)合涂層，抵御錳氧化物滲透。



增強工藝：真空浸漬碳化硅（SiC）提升抗熱震性（可承受≥50次1200℃↔室溫循環(huán)）。

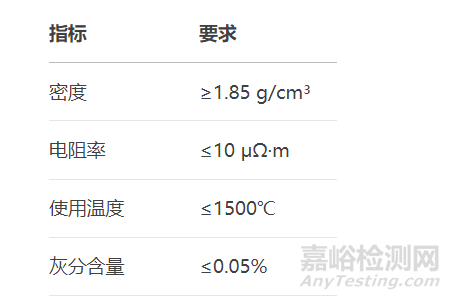

關(guān)鍵參數(shù)：



常見規(guī)格：



單層網(wǎng)格型：350×350×80mm，適配LMFP粉體均勻鋪料。



復(fù)合結(jié)構(gòu)：外層石墨+內(nèi)層堇青石，兼顧導(dǎo)熱性與抗侵蝕性。



2. 選型技術(shù)要求

錳鐵比適配：高錳含量（Mn:Fe≥6:4）需選用抗Jahn-Teller效應(yīng)更強的碳化硅涂層匣缽，減少結(jié)構(gòu)畸變引發(fā)的材料失效。



經(jīng)濟性：低錳比例（Mn:Fe≤4:6）可選用普通石墨匣缽，成本降低40%。



3. 使用注意事項

預(yù)氧化處理：首次使用前需在500℃氧化氣氛中煅燒2小時，形成表面氧化層以延長壽命。



溫度控制：實際工作溫度≤標(biāo)稱耐火度的75%（如1500℃匣缽使用溫度≤1125℃），避免錳元素揮發(fā)。



殘渣清理：燒結(jié)后需用稀鹽酸（濃度5%）浸泡去除錳氧化物殘留，防止結(jié)塊。



六、負極材料（石墨）燒結(jié)用坩堝

1. 材質(zhì)與規(guī)格要求

核心材質(zhì)：



等靜壓高純石墨（灰分≤0.02%），添加碳化鉭（TaC）提升抗氧化性，工作溫度可達2800℃。



涂層工藝：內(nèi)壁噴涂氮化硅（Si?N?）涂層，減少石墨與負極材料的粘連。



關(guān)鍵參數(shù)：



常見規(guī)格：



圓柱型：直徑400-600mm，高度800-1200mm，適配連續(xù)石墨化爐。



方形定制：適配硅碳負極高溫?zé)Y(jié)（≥2000℃）需求。



2. 選型技術(shù)要求

硅碳負極適配：選擇高密度（≥1.9 g/cm³）、低孔隙率（≤10%）坩堝，抑制硅膨脹導(dǎo)致的破裂。



經(jīng)濟性：人造石墨負極可選用普通石墨坩堝，成本降低30%。



3. 使用注意事項

防氧化措施：燒結(jié)時通入氮氣保護，避免石墨氧化損耗。



裝料均勻性：粉體需分層壓實，防止局部過熱導(dǎo)致坩堝變形。



壽命管理：每100次使用后需檢測內(nèi)壁裂紋（深度≥1mm需更換）。

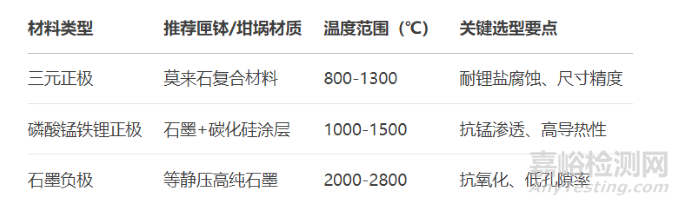

七、通用選型與使用對比

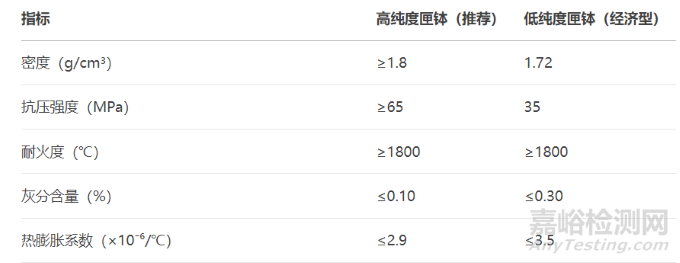

經(jīng)濟性評估

成本因素：高純度匣缽價格是低純度產(chǎn)品的2-3倍，但壽命延長50%以上；



降本策略：批量采購可協(xié)商至1-5萬元/噸區(qū)間，定制化需求需額外支付20-30%溢價。



八、使用注意事項

1. 操作規(guī)范

預(yù)熱處理：首次使用需在300℃烘干2小時，避免驟熱導(dǎo)致開裂；



裝料限制：裝載量不超過容積的80%，防止高溫膨脹擠壓變形；



溫度控制：工作溫度≤標(biāo)稱耐火度的80%（如1800℃匣缽實際使用≤1440℃）。



2. 維護與壽命管理

清潔周期：每10次燒結(jié)后需清除殘留物，建議采用超聲波清洗+氮氣吹掃；



裂紋檢測：定期用熒光滲透劑檢查微裂紋，發(fā)現(xiàn)深度≥0.5mm立即更換；



壽命終點：當(dāng)匣缽重量損失≥15%或表面侵蝕面積＞30%時需報廢。

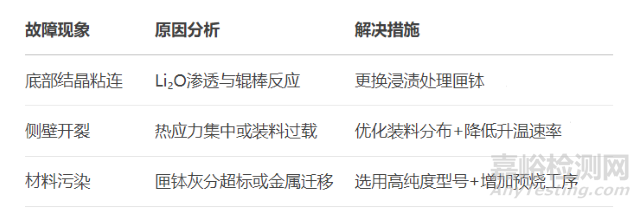

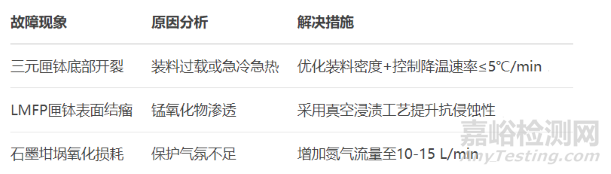

九、典型故障與解決方案
