火力發電正向著大容量、高參數的方向發展，所用鋼種日益增多，材料等級不斷提升。近些年，各地新建、擴建超超臨界機組增多，制造廠生產任務繁重，加上新材料、新工藝、新技術的應用與開發，由此帶來的各種各樣的制造缺陷與隱患也不斷增加，增大了電廠投產運行后金屬部件的失效風險。隨著火電機組基建期金屬安裝前檢驗工作力度的加大，發現了一系列重大設備缺陷，例如水冷壁管屏漏焊及鰭片裂紋、高溫過熱器管子內壁裂紋。同時，四大管道部分管件顯微組織和硬度不符合標準要求、四大管道鋼管端頭存在分層缺陷、以國產鋼管或次品鋼管冒充進口鋼管等問題不斷出現。本著“關口前移、閉環控制”的原則，安裝前檢驗一直在火電機組基建期質量控制中扮演著重要的角色。對受監金屬設備質量進行監督，可避免出現常見性、多發性的質量問題，在機組運行前最大程度地消除安全隱患，提高鍋爐、汽輪機和發電機各部件的可靠性和安全性。研究人員針對電廠基建期發現的問題進行了具體分析與探討，總結得出基建期安裝前檢驗工作的重點和方向。



1. 鍋爐鋼結構問題

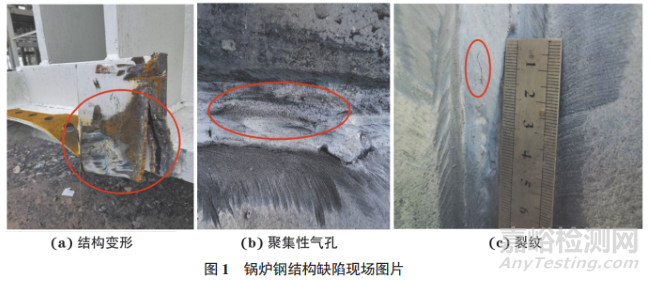

對大板梁鋼結構進行檢驗的過程中，發現底部翼板與加強板連接結構存在變形開裂問題，加強板與腹板連接的角焊縫存在聚集性氣孔和裂紋缺陷（見圖1）。改進措施為：切除鋼結構變形較嚴重部位，對角焊縫中存在的聚集性氣孔和裂紋缺陷進行打磨。由于缺陷深度較淺，因此對打磨后的部位進行圓滑過渡處理，以防止發生應力集中。





鍋爐大板梁是鍋爐本體的主要承重部件，對鍋爐的安全運行起著舉足輕重的作用。大板梁鋼結構的變形是設備在裝、卸車或運輸過程中與其他堅硬物體磕碰形成的，變形開裂后的鋼結構破壞了大板梁結構的完整性，存在極大的安全隱患。角焊縫處聚集性氣孔的產生原因是：工件及焊絲表面的氧化膜、鐵銹以及油污等在焊接過程中向熔池提供氫和氧，從而形成大量氣體；焊縫熔池冷卻速率較快，侵入的氣體未能全部逸出，滯留在焊縫處形成氣孔。在大板梁設備監造過程中，要嚴格規范制造廠的焊接工藝流程，防止熱裂紋、冷裂紋的產生，同時從控制焊縫氣體的產生（坡口和焊條按要求清理、選擇擴散氫含量低的藥芯焊條）和創造熔池中氣體逸出的有利條件（焊前預熱、適當增加焊接線能量）兩個方面，消除焊縫中的聚集性氣孔。



U和I的乘積越大或ν越小，熔池存在時間越長，熔池的結晶速率就會變緩，給熔池中的氣泡逸出創造時機。



此外，在大板梁裝、卸車以及運輸過程中，要防止鋼結構磕碰到堅硬物體而發生變形，最大程度地消除設備存在的安全隱患。



2. 受熱面管屏問題



1.水冷壁彎管背弧面壁厚超差

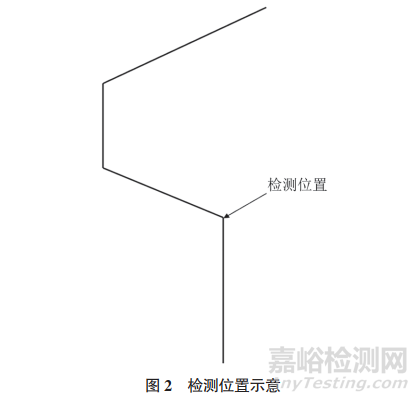

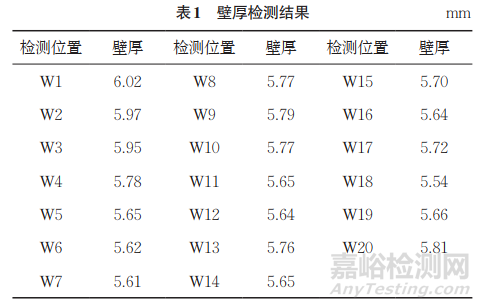

某水冷壁材料為12Cr1MoVG鋼，規格為31.8mm×6.5mm（外徑× 公稱壁厚，下同），對其彎管背弧處進行壁厚檢測，檢測位置如圖2所示。結果發現壁厚不滿足制造廠受壓元件強度計算書規定的水冷壁管公稱壁厚負偏差為10%，即不得小于5.85mm，而實測20根管子中，有17根管子的壁厚小于5.85mm，檢測結果如表1所示（W1~W20為檢測彎頭從爐右向爐左數編號）。電廠聯系制造廠進行核實，制造廠給出的受壓元件強度計算書表明：水冷壁管彎管背弧設計壁厚為5.36mm，成品最小需要壁



厚為3.68mm。由表1可知：實測厚度均大于設計壁厚和成品最小需要壁厚，滿足設計要求。







水冷壁管的彎管由直管彎制而成，彎管工藝是一個復雜的彈性、塑性變形過程，彎管背弧受到拉應力作用發生拉伸變形，管壁變??；內弧側受到壓應力作用發生壓縮變形，管壁變厚，在彎制過程中無法避免彎頭背弧壁厚減薄。因此，制造廠在加工有彎管部分的受熱面管屏?xí)r，尤其是彎曲半徑較大的，直管厚度應略大于公稱壁厚，以保證彎制后減薄的彎管背弧壁厚滿足設計要求。



2.水冷壁管機械損傷

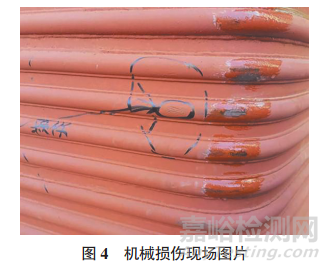

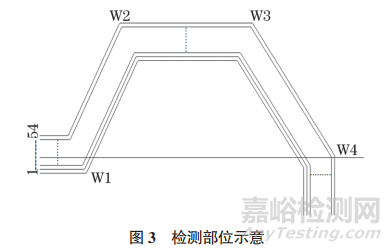

對某上部后墻水冷壁進行目視檢測，管屏材料為12Cr1MoVG鋼，規格為31.8mm×6.5mm。檢測發現第19根管子W2處存在機械損傷。檢測部位如圖3所示，機械損傷現場圖片如圖4所示。由于該機械損傷深度較淺，因此采用打磨消除+圓滑過渡的方法處理缺陷，并對打磨處的壁厚重新進行測量，結果滿足設計要求。







水冷壁管排的機械損傷是在運輸、裝卸及施工過程中造成的。隨著投運后機組的啟停和深度調峰，水冷壁管排處在交變應力的環境下，極易在機械損傷部位出現較高的應力集中，使得疲勞裂紋源優先在該區域產生。隨著損傷程度的增加，應力集中系數更大，疲勞裂紋越易產生，疲勞壽命越短。因此，在電廠基建過程中要加強受熱面管排在運輸、裝卸和施工過程中的管理，同時對安裝前的受熱面表面質量進行100%的目視檢測，避免造成管排表面的損傷，及時發現設備缺陷，消除可能存在的安全隱患。



3. 集箱問題



1.高溫過熱器集箱接管局部凸起



對某高溫過熱器集箱進行目視檢測，集箱本體材料為SA-335P91，規格為508mm×90mm，接管材料為SA-213T92，規格為54mm×8.5mm、45mm×7mm。發現第4屏管排第3根管子彎管位置存在局部凸起[ 見圖5（a）、5（b）]。經硬度測試，發現凸



起處[ 見圖5（c）位置1] 的硬度平均值約為255HB（高于DL/T 438—2016《火力發電廠金屬技術監督規程》中對SA-213T92 母材硬度要求的上限值250HB），臨近正常管[ 見圖5（c）位置2] 母材硬度平均值約為215HB（符合標準要求），凸起處硬度高于臨近正常管母材。對存在凸起的接管進行切除，并重新焊接+熱處理。



現場對切除后的接管凸起處進行金相檢驗，采用鹽酸三氯化鐵溶液腐蝕后，未見明顯熔合線痕跡，因此排除補焊造成硬度偏高，這是因?yàn)楣茏油蛊鹦?/span>



變后發生加工硬化，造成該部位的硬度高于臨近正常管母材。對于該類問題，要及時向制造廠反映，加強彎管制造過程中的工藝控制，對管子表面存在的異常情況要及時發現并處理。



2.集箱接管角焊縫裂紋

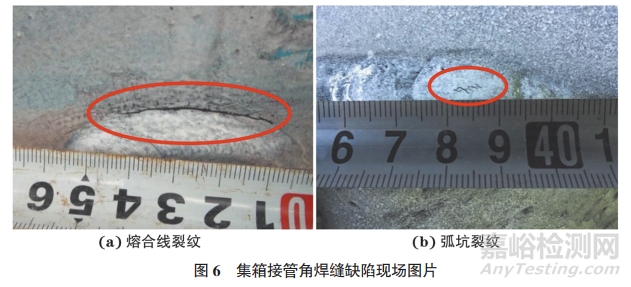

對集箱吊耳、接管座以及連接管管座角焊縫進行磁粉檢測，發現管座角焊縫處存在裂紋缺陷，該裂紋有兩種，即角焊縫與集箱母材熔合線裂紋和角焊縫弧坑裂紋（見圖6）。角焊縫處發現的熔合線裂紋以及弧坑裂紋均屬于表面裂紋，裂紋深度不深，對裂紋打磨消除后進行圓滑過渡，若打磨深度較大，則應對打磨部位進行補焊處理，補焊后進行熱處理。



角焊縫熔合線裂紋產生原因包括：（1）接管座角焊縫與集箱筒體母材熔合線處屬于結構過渡區域，容易產生應力集中；（2）接管座與集箱筒體焊接前預熱不到位，集箱筒體由于厚度較大，筒體預熱不完全，在焊接完冷卻過程中，焊縫與筒體的冷卻速率不同引起熱應力，在結構應力和熱應力的雙重作用下，角焊縫沿熔合線開裂。角焊縫處的弧坑裂紋是熱裂紋的一種，是由于焊接完成后收弧過快，收弧處合金的冷卻速率較快，產生較大的拉應力，從而形成裂紋。因此，在焊接角焊縫時，焊接速率和收弧不宜過快，應降低冷速，減小拉應力，避免弧坑裂紋的產生。



4. 鍋爐范圍內管道問題



1.主給水管道彎管硬度偏低

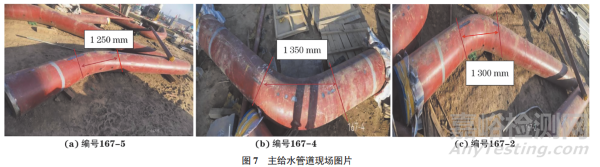

對某主給水管道進行硬度測試，管道材料為15NiCuMoNb5-6-4鋼，規 格 為508mm×50mm，測試發現3 根管道（見圖7）彎管位置母材硬度低于標準要求，平均硬度為150HB，直管位置母材的硬度符合要求。將三件主給水管道彎管運回制造廠，重新進行整體“正火+回火”熱處理，硬度復檢合格。

主給水管道是鍋爐管系中壓力較大的承壓件，一般硬度低的材料強度較低，承受壓力的能力變?nèi)?，為后期機組的安全穩定運行埋下隱患。主給水管道的彎管采用中頻感應加熱推制成型，具體的彎管溫度為900~950℃（高于其鐵素體開始轉變?yōu)閵W氏體的終了溫度AC3：870℃），冷卻方式為風冷。彎管在彎制過程中溫度已超過鋼材的AC3，彎管部分的晶粒有長大傾向，且存在較大內應力，為使得彎管的組織接近原材料供貨狀態并消除應力，必須對其進行“正火+ 回火”的后續恢復熱處理。若制造廠在彎制過程中未采用風冷，會造成彎管部分的冷卻速率變慢，結合15NiCuMoNb5-6-4鋼的CCT（連續冷卻轉變）曲線可知，組織中會產生更多的先共析鐵素體，造成整個管件僅彎管部分硬度偏低。此外，有些制造廠為了降低成本，不對彎制后的管件進行正火+回火或僅進行回火消應力熱處理，最終使硬度不合格的管件進入基建現場。因此，在火電機組基建期的安裝前檢驗中，要加強對管件彎管部分的硬度檢驗，及時發現存在的安全隱患。



2.導汽管彎管外弧面局部硬度偏低

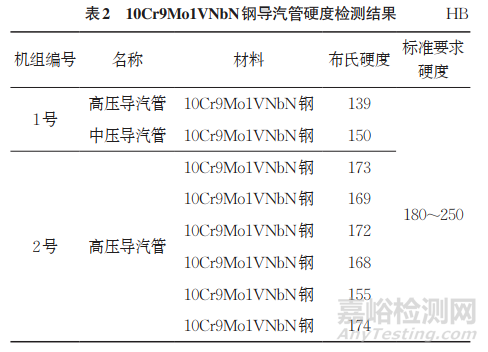

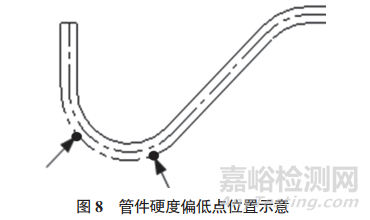

對12根規格為273mm×55mm的高壓導汽管、7根規格為560mm×30mm的中壓導汽管進行硬度測試，材料均為10Cr9Mo1VNbN鋼。發現7根高導管、1根中導管存在局部母材硬度低于標準要求的問題，硬度測試結果如表2所示。按照標準DL/T 438—2016要求，材料為10Cr9Mo1VNbN鋼的管件母材硬度應為180~250HB，現場測試硬度為139~174HB，最低硬度為139HB，嚴重低于標準要求。現場對每根管件進行網格式（100mm×100mm）硬度測試，發現管件硬度偏低點大部分位于彎頭外弧面的兩側肩部（見圖8），因此對新建機組管件進行硬度測試時，彎管外弧面兩側肩部位置為重點檢測位置。要求管件制造廠對硬度低于標準要求的所有管件返廠，重新進行“正火+回火”恢復熱處理，硬度復檢合格。





相關文獻對P91鋼硬度偏低的問題進行了分析，得出P91鋼管硬度偏低的主要原因是P91鋼在制造加工過程中熱處理工藝控制不當，過高的回火溫度使P91鋼形成鐵素體、奧氏體及其碳化物的兩相區，一部分馬氏體分解生成鐵素體相。在隨后的冷卻中，鐵素體相保留，奧氏體轉變?yōu)轳R氏體；形變后存在較大殘余內應力的彎管或彎頭在過高的回火溫度、過長的回火時間促進下，發生馬氏體向鐵素體轉變的再結晶過程；結合P91鋼的CCT曲線可知，對于厚壁或尺寸較大的部件，部分位置正火時冷卻速率過慢，導致先共析鐵素體析出。



總之，鐵素體的產生是導致P91鋼軟化的重要原因，現場對導汽管硬度偏低點的位置進行了金相檢驗，同樣發現顯微組織均為非正?；鼗瘃R氏體，鐵素



體含量超標，且硬度低的部位均位于形變量較大的彎管外弧面兩側肩部位置，存在的殘余應力也較大，即較大的殘余應力作為驅動力，在過高回火溫度和過長回火時間的促進下，材料發生馬氏體向鐵素體轉變的再結晶。軟化后材料的抗拉強度和持久強度明顯降低，文獻中給出硬度為160HBW的P91鋼室溫力學性能下降，其中屈服強度為282.5MPa，遠低于標準規定值（不小于415MPa）。高溫持久強度比標準推薦值下降近50%，其安全性不能滿足安全運行的要求，標準DL/T 438—2016 中規定P91鋼管的硬度為180HB，是材料的最低要求，任何低于180HB的P91鋼管將會給機組后期運行帶來安全隱患。



3.主汽出口連接管焊縫硬度偏高



對主汽出口連接管焊縫進行硬度測試，管道材料為P92鋼，規格為470mm×95mm。測試發現標高70m爐左側主汽出口連接管焊縫正上方30mm×10mm （長度×寬度）范圍內硬度高于DL/T 438—2016標準規定上限（硬度平均值為350HB），DL/T 438—2016 附錄C規定P92鋼焊縫硬度為185~270HB。DL/T 438—2016中規定：若焊縫硬度高于規定值，可再次進行回火，重新回火不宜超過3次。因此，現場對焊縫重新進行1次回火熱處理，該焊縫僅正上方局部硬度高，在回火熱處理過程中要特別注意熱電偶的布置、保溫溫度和時間以及測溫點的控制，以防止回火溫度過高、時間過長導致焊縫（硬度正常部位）和靠近焊縫兩側的母材硬度低于標準規定。

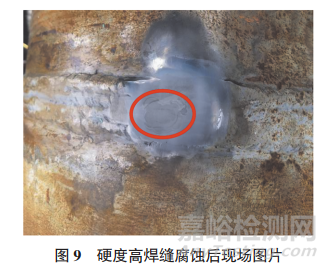

現場對焊縫硬度高的部位進行研磨拋光，并用鹽酸三氯化鐵溶液腐蝕，可見明顯的熔合線痕跡 （見圖9），懷疑是安裝單位對焊縫進行了補焊，補焊后未進行回火熱處理導致的。焊縫中存在未回火的脆硬馬氏體，會使該處發生應力集中。后期電廠運行過程中，在機組啟停以及深度調峰產生的交變應力作用下，極易在補焊區域的熔合線部位開裂。因此，在現場硬度測試時，在焊縫、鋼管母材、彎頭/ 彎管等管件母材的每個圓周截面上，應至少選擇3個部位（盡可能在圓周四等分的位置）進行測試，防止材料硬度不均勻造成漏檢。





4.低溫過熱器進口連接管焊縫裂紋

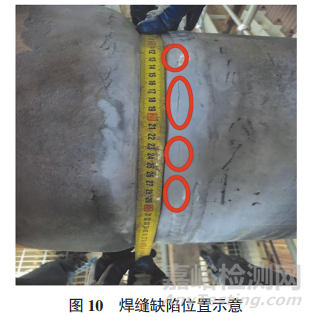

對低溫過熱器進口連接管焊縫進行磁粉檢測，管道材料為12Cr1MoVG鋼，規格為426mm×55mm。檢測發現標高53m爐右側低溫過熱器進口連接管焊縫H正上方偏爐后沿熔合線200mm范圍內存在斷續裂紋缺陷磁痕顯示，裂紋最長為55mm。焊縫缺陷位置如圖10所示。對焊縫熔合線處裂紋進行挖除，重新進行補焊+回火熱處理，復檢合格。





根據焊縫分布可知：檢測位置為垂直段較長（接近20m）的底部彎頭焊縫。該彎頭兩側焊縫屬于整個管系中應力最大位置，且低溫過熱器進口連接管由上至下焊接，位于底部的彎頭焊縫在對口過程中存在較大的內應力，最終造成焊接后焊縫沿最薄弱的熔合線位置開裂。



5. 結論



（1）安裝前檢驗中目視檢測尤為重要，許多設備上的變形、開裂、氣孔等缺陷都是通過目視檢測發現的。因此在安裝前檢驗的無損檢測后，對于未檢測部位，更重要的是進行目視檢測，確保設備缺陷的檢出率。



（2）在安裝前的壁厚檢驗時，應加強對管件彎管背弧壁厚的檢測，同時對小于名義厚度的設備要及時查閱受壓元件強度校核計算書，明確對壁厚負偏差、設計壁厚和成品最小需要壁厚的要求，若發現厚度小于其成品最小需要壁厚時，要及時與電廠及制造廠溝通解決。



（3）在安裝前檢驗的無損檢測（磁粉、超聲）時，應重點抽查結構應力較大的部位，例如：集箱的接管座角焊縫、垂直段較長的管系中底部彎頭兩側焊縫等。







 （4）安裝前檢驗中，要在焊縫、鋼管母材、彎頭/彎管等管件母材的每個圓周截面上至少選擇3個部位（盡可能在圓周四等分的位置）進行硬度測試。重點關注Cr元素質量分?jǐn)?shù)為9%~12%的馬氏體型耐熱鋼，以及其他溫度和壓力較高的管道和管屏，同時應加強對管件的彎管（起弧和終?。┎糠?、彎管外弧面兩側肩部位置硬度的檢驗，及時采用金相檢驗方法分析硬度異常產生的原因，有針對性地采取解決辦法。
