單板由印制線路板和焊接在其上的元器件組成，單板的可靠性取決于三個要素，印制線路板的可靠性、焊點的可靠性、元器件的可靠性。某大型企業對單板失效進行了統計，得出的數據顯示器件失效比例高達76%。這類大型公司有嚴格的集成產品開發流程，每個產品經過嚴格的設計驗證(DV)和產品工程驗證(PV)，經過嚴格驗證的產品，印制板的可靠性和焊點的可靠性問題都會在產品驗證中發現，但器件的可靠性問題卻不能在產品驗證階段被充分地發現，會造成在客戶使用過程中存在隱患，為了更好的服務客戶，讓客戶更加信賴，需要更多關注器件可靠性。

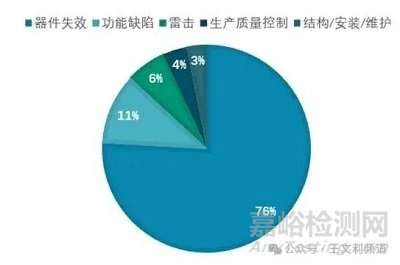

圖1 某公司單板失效類型統計分布
為了滿足更多場合的應用需要，器件需要小型化、集成化、高速化，這對器件可靠性提出了更多的挑戰，小型化導致器件抵抗PWB變形應力能力變差，同時導致器件容易出現機械斷裂，集成化導致器件內部熱流密度增加，高速化導致器件特征尺寸變小、工作電壓變低，器件對ESD（靜電敏感）和外部干擾更加敏感。新的復雜的應用條件和要求讓器件面臨更多的可靠性挑戰。器件封裝技術的發展對器件可靠性提出了很多挑戰，多芯片封裝(MCP)、系統級封裝(SIP)、倒裝芯片(Flipchip)等新型封裝引入了很多新的器件失效模式和失效機理，其可靠性表現出與應用環境的強烈相關性，讓可靠性問題表現的更為復雜。

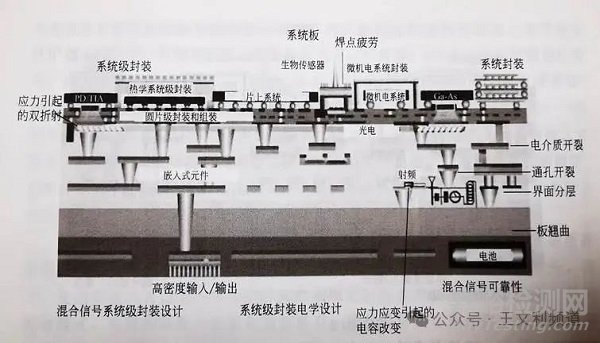

圖 2 SIP器件失效模式
器件可靠性的研究歷程中，早期研究因當時器件固有可靠性并不高，任何原因都可能導致器件失效，因此把器件的失效看作一個無法克服的隨機事件，器件的使用者和提供者約定一個滿足器件使用規格的基本失效率，即器件在規定條件下和規定的時間里，其失效率低于器件的基本失效率，這個規格依據器件自身對外界應力的抵抗強度確定，器件的強度因工程制造的偏差呈現出分布特性。如果器件的制造過程控制能夠達到3sigma控制限，則缺陷比例為66810PPM（1ppm表示百萬分之一）；如果器件的制造過程控制能夠達到6sigma控制限，則缺陷率大約為3.4ppm，缺陷率極低。
02基于故障機理的可靠性方法
基于統計和數據分析的傳統器件可靠性方法主要是通過器件降額的機理來提高器件可靠性，通過器件的基本失效率和應力因子估計系統可靠性。但隨著器件技術的快速進步，越來越多的器件失效機理被發現，器件失效理論和實踐證明，器件失效并不隨機，都是有原因可找的，因此現代器件可靠性的工程方法已經產生巨大的改變，此方法稱為基于故障機理的可靠性方法POF（Physics of Failure），此方法是基于大量的器件可靠性工程實踐得出的結論。
POF是自然世界因果律的一種具體體現，即任何一個器件的失效必然存在一個導致失效的根本原因，排除這個導致失效的關鍵因素，則因此因素導致的失效這種果就不會發生，在不斷的排除導致器件失效的關鍵因素的過程中，器件的可靠性不斷提升，最終確保單板可靠性達到客戶預期。

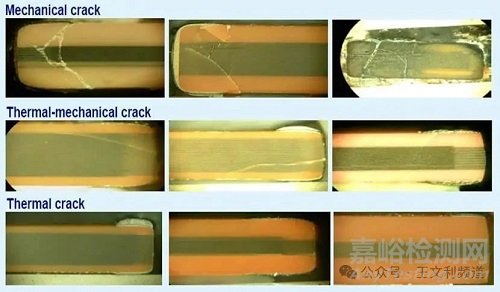

圖3 多層陶瓷電容MLCC失效機理及特征
POF是一種逆向工程方法，從問題中改進產品可靠性。但客戶是不會將花錢買來的產品給你慢慢改進的，工程師只能從失敗積累的經驗中形成設計規則，從設計前端去約束產品設計。那么這些設計經驗從何而來，學習借鑒是主要來源，當無可借鑒時，就需要通過高加速壽命試驗HALT(Highly Accelerated Life Testing)先制造出問題，再分析問題產生的原因去積累和優化設計規則。POF改變了器件可靠性的一些傳統工作方法，加強了對器件失效機理研究，通過器件失效機理的研究可以識別影響器件可靠性的關鍵要素，對器件可靠性的要求可以轉換為具體的可量化規格和可管理的質量要求。
在單板的設計中，單板的設計需求（包括可靠性）需要分解到器件中，但在設計實踐中，很多時候是有什么器件設計什么電路，對器件的關鍵規格沒有明確定義，一旦設計定型，產品量產后，進行器件替代將異常困難，作者曾經在實際工作中，遇到這樣一個問題：一顆90nm工藝的flash器件在升級到45nm工藝后不能穩定工作，極端情況下出現數據讀寫錯誤，經過分析發現原因?yàn)?0nm工藝的器件對地址線上的上下降沿過沖不敏感，但升級到45nm后，器件接口處理速度變快，過沖改變了FLASH的數據尋址。類似高級不能替代低級的器件問題是對器件應用需求不明確導致的。
POF解決器件問題的過程，類似于圖4 所示PDCA循環，目的是通過相關措施的落地防止器件可靠性問題的再次發生。但實際工作過程中，問題的原因查找非常復雜，器件失效燒毀后，在大多數情況下不能確定器件失效的根本原因，依據對失效器件的物理解剖分析，只能發現是電過應力失效，但這只是一個結果，至于電過應力是器件缺陷在正常應力下失效，還是因?yàn)橥獠看嬖趹?yīng)力超過器件承受極限失效，物理分析很難給出正確的結論。根因分析需要多個PDCA循環，最終才能確定問題的根因，一般情況下，一個受控型號的器件多次失效根因只有一個，一個PDCA循環可以依據原因分析確定幾個根因，并制定后續驗證措施和相應的工作計劃，通過試驗驗證，檢查失效根因的唯一性，依據根因?qū)⒏倪M(jìn)措施落實到相關環節。

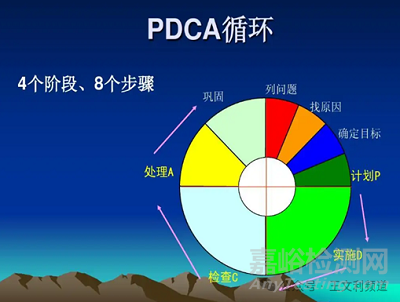

圖4 器件失效分析的PDCA循環
器件供應商依據PDCA循環原理制定了8D報告模式，但8D報告和PDCA主要用于管理規范，失效根因分析機理闡述往往不是很全面，技術深度也相對不足，對技術技能和失效分析能力提升幫助不大。從提高單板可靠性角度，首先需要選擇可靠的器件，其次是依據器件的可靠性特點應用好器件，因此關于器件可靠性保障主要圍繞選擇可靠的器件和可靠地使用器件來開展。
