出于EMS和EMI的目的，很多時候我們會在共模電感前后（前后是從DUT的端口看進去的）都加Y電容： 共模電感前面的y電容可以短路外部的共模騷擾到地以避免其對后級電路的影響；共模電感后面的有Y電容由于更靠近EMI源，可以短路EMI電流使其回到EMI源以避免騷擾電流流過LISN造成EMI超限值。

上圖中，Y1、Y2是Y電容，L1以及L2是其寄生電感，I1是EMI電流，I2是EMS電流。

當然。談?wù)揧電容，提前是從Y電容接干凈地的角度出發的。

針對共模電感前后都有Y電容的情況，就算是接的干凈地，在接地的時候也要注意，共模電感前后的Y電容也要彼此遠離。

其目的是為了減弱近場耦合。

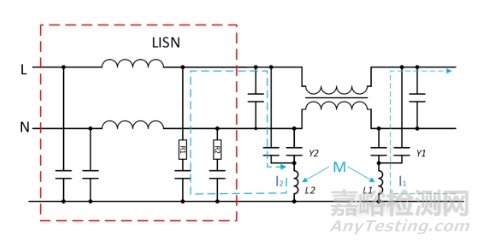

由于Y電容存在寄生電感的原因，如果前后的Y電容距離太近，前后Y電容的寄生電感就存在互感的現象。如下圖：

如圖，以EMI為例，如果存在EMI電流I1，由于Y電容的寄生電感的因素，考慮前后寄生電感的互感，就會產生騷擾電流I2，而I2是流過LISN的。

騷擾電流流過LISN，是傳導騷擾測試失敗的本質原因。對于輻射騷擾，道理也是一樣的。
