空調管路連接壓縮機、冷凝器、蒸發器和膨脹閥四大空調系統部件，形成一個封閉的系統，制冷劑就在這一密閉系統內存儲或循環流動?？照{(diào)管路作為汽車空調的必要組成部分，其可靠性很大程度上決定了空調功能的正常發揮。統計表明，汽車空調因制冷劑泄漏引起的空調故障占全部故障的80.00%左右。接頭泄漏是空調管路常見的失效模式之一。

2019年12月，我司生產車間反饋某車型冷媒加注失敗問題突出，嚴重影響一次下線合格率。統計當月影響下線質量前5 位問題，排在首位的就是冷媒加注失敗（表1）。進一步統計發現，前蒸發器出口管與壓縮機吸氣管接頭處泄漏占冷媒加注失敗的89.36%（表2）。

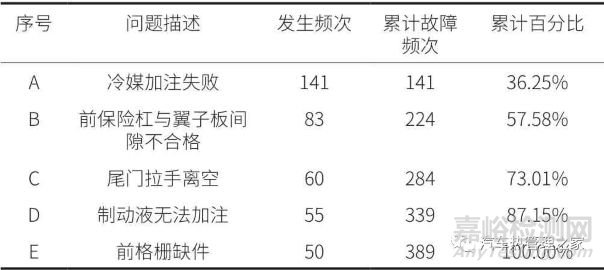

表1 影響下線合格率的前五位問題

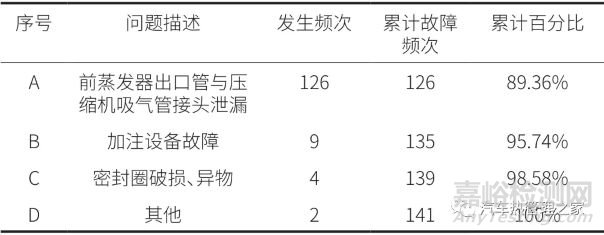

表2 冷媒加注失敗統計分析

泄漏處于前蒸發器出口管與壓縮機吸氣管連接位置（圖1），該接頭采用密封圈徑向密封方式，主要依靠密封圈擠壓變形起密封作用。其密封效果主要受壓縮機吸氣管溝槽尺寸和密封尺寸、O 形密封圈線徑與內徑、前蒸發器出口管壓板內徑、密封面的平整度以及裝配等因素影響（圖2）。

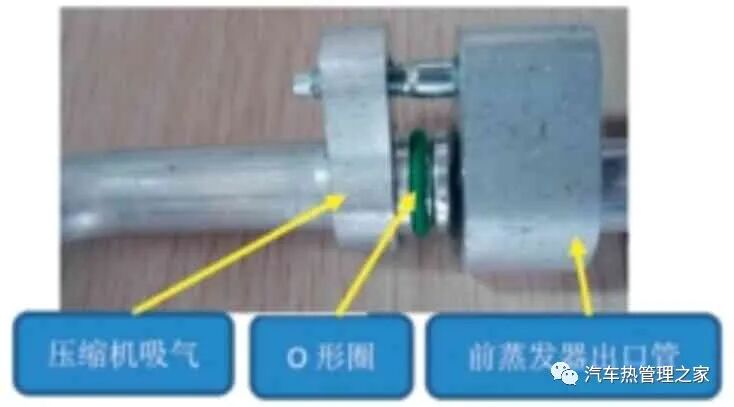

圖1 某車型前蒸發器出口管與壓縮機吸氣管接頭泄漏

圖2 接頭密封原理圖

根據前蒸發器出口管與壓縮機吸氣管接頭密封原理分析，采用樹狀圖對該接頭泄漏問題從人、機、料、法、環等方面進行全面分析（圖3）。

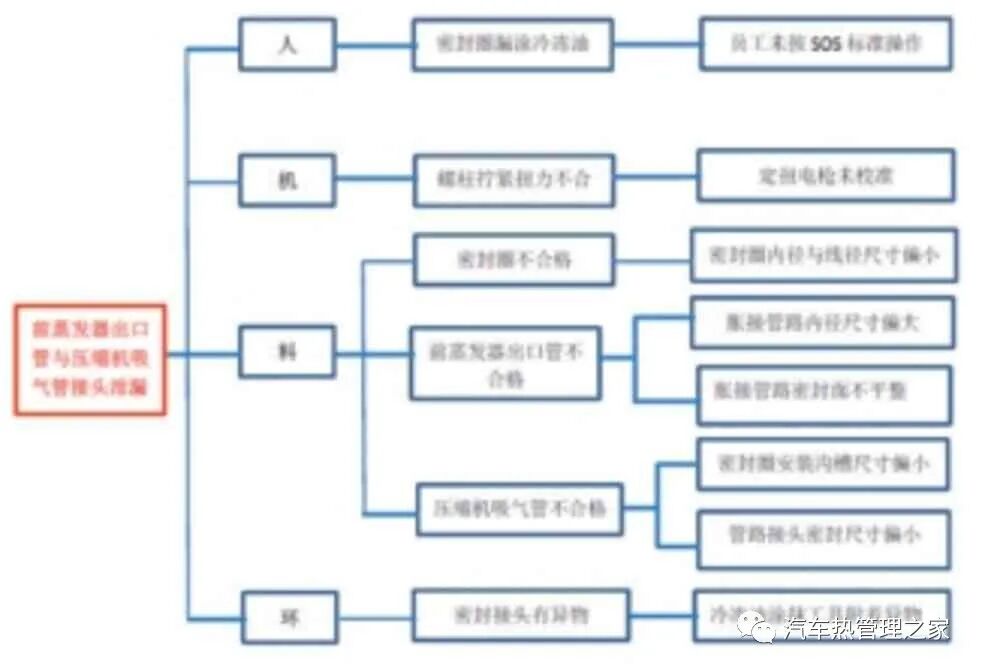

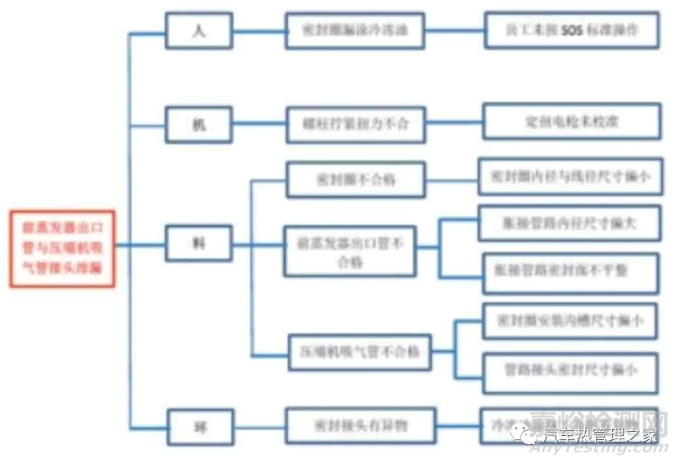

圖3 對泄露原因進行分析

現場對空調管路泄漏故障車檢查，確認接頭密封圈表面涂有冷凍油。經過現場驗證，員工能夠按照SOS 標準作業指導書操作，密封圈表面正確涂抹冷凍油，但仍出現冷媒加注失敗現象。判定該因素為非要因。

現場確認電扭槍校準有效期至2020年10月31日，在校準有效期內，且員工使用工具正確。此處螺栓擰緊標準扭矩為6.00～12.00 N·m，電扭槍的設定為9.00 N·m。隨機測量10 輛故障車，復測扭矩在7.59～9.27 N·m，扭矩?zé)o問題。判定該因素為非要因。

由于受密封圈特性限制，裝配后的密封圈發生形變，尺寸會產生變化，無法準確判定裝車前是否合格。因此決定隨機抽查100 件未裝車密封圈尺寸，然后選取部分投影檢測合格密封圈進行裝車跟蹤驗證。選取50 件線徑投影尺寸為2.35～2.41 mm 的密封圈，正常裝配在壓縮機吸氣管上后，做打鉤標識。跟蹤零件裝車情況，下線依舊反饋有4 輛車?yán)涿郊幼⑹?。確認故障時，再返修強加冷媒，仍是從前蒸發器出口管與壓縮機吸氣管接頭泄漏。由此排除密封圈不合格的影響。

隨機抽5 輛故障車的前蒸發器出口管，用游標卡尺測量脹接壓板后管路內徑尺寸，測量結果為18.32～18.38 mm，均符合標準18.30～18.40 mm。由此排除脹接管路內徑尺寸偏大的影響。

該車型同時在柳州跟重慶兩地生產，供應商的前蒸發器出口管與壓縮機吸氣管也分別在柳州工廠和重慶工廠生產，而重慶基地生產的該車型未發現前蒸發器出口管與壓縮機吸氣管接頭泄漏問題。緊急切換一批重慶工廠生產的壓縮機吸氣管與前蒸發器出口管與柳州工廠交叉互換進行驗證，問題鎖定在柳州工廠生產的前蒸發器出口管。進一步對比前蒸器出口管，發現柳州工廠生產的前蒸發器出口管脹接壓板管路內壁密封面凹凸不平。

為了驗證凹凸不平為泄漏的要因，小組成員深入分析，初步判定柳州工廠生產的前蒸發器脹接壓板管路內壁密封面凹凸不平問題，是受脹接模具影響，模具表面不平整導致脹接出來的管路內表面凹凸不平。于是在柳州工廠更換備用模具生產30 件進行裝車跟蹤驗證，結果沒有出現泄漏情況。判定脹接管路密封面不平整是導致前蒸發器出口管與壓縮機吸氣管接頭泄漏的要因。

隨機抽5 輛故障車壓縮機吸氣管，用游標卡尺測量壓縮機吸氣管密封圈安裝溝槽尺寸，測量結果為14.46～14.54 mm，均符合標準14.45～14.55 mm。由此排除密封圈安裝溝槽尺寸偏小的影響。

隨機抽5 輛故障車壓縮機吸氣管，用游標卡尺測量壓縮機吸氣管密封尺寸，測量結果為18.16～18.24 mm 均符合標準18.10～18.25 mm。由此排除管路接頭密封尺寸偏小的影響。

現場調查底盤壓縮機吸氣管與前蒸發器出口管接頭裝配工位，確認冷凍油涂抹工具表面無異物、脫毛等情況，涂抹工具不使用時有保護套保護。排除冷凍油涂抹工具附著異物的影響。

通過對以上8 個末端因素逐一排查確認，最終鎖定導致泄露的原因?yàn)椋好浗庸苊芊饷娌黄秸▓D4）。

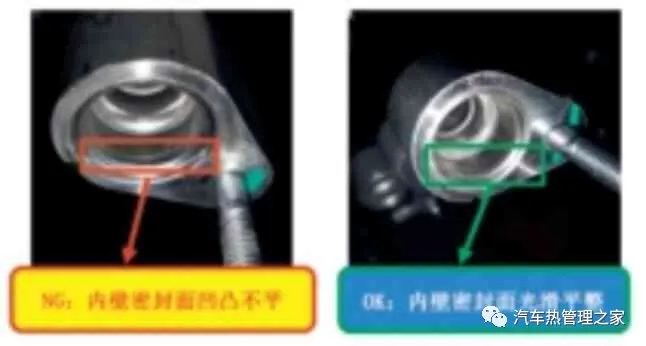

圖4 脹接管內壁密封面不合格（NG）與合格（OK）對比

經調查分析，前蒸發器出口管管路密封面不平整是由于模具表面受損，不平整所導致。因此小組制定如下措施。

改進措施：按照模具圖紙，重新加工脹接模具，經測量、驗證合格后入庫。

跟蹤驗證：生產2 個批次共300 件前蒸發器出口管，100%觀察內壁密封面，均無不平整現象。

措施實施后對實施效果進行跟蹤，冷媒加注失敗故障率由改善前的每月12.9%降低到每月1.86%，改善效果明顯（圖5）。

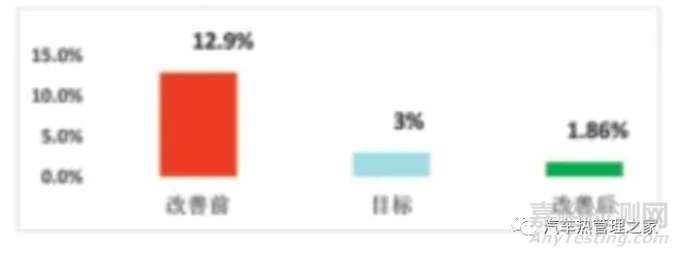

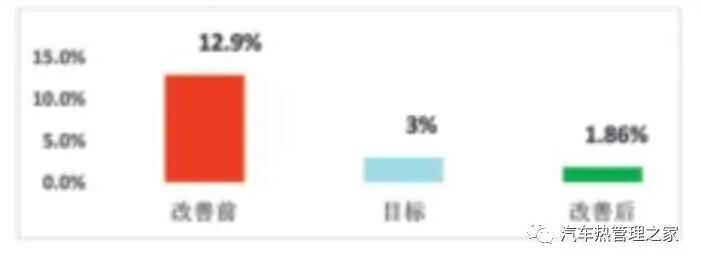

圖5 改善前后效果對比

本文從國內某車型空調管路接頭泄漏案例出發，結合空調管路接頭密封原理，從人機料法環全面分析，找到了泄漏的真因，解決了該車型冷媒加注失敗的問題。同時本案例也為后續空調管路質量開發及過程管控提供了寶貴的經驗。
