螺栓連接是塔筒、齒輪箱、葉片、發電機等眾多風電設備基礎構件的一種重要緊固方式，螺栓的安全性與可靠性影響著整個風力發電機的使用壽命。風機塔筒是風力發電機的塔桿，主要起支撐作用，同時可以吸收機組振動，多節塔筒通過高強螺栓連接緊固后達到預定高度。



某風場于2 0 1 3年初使用精度檢定合格的定扭力扳手安裝了風機塔筒法蘭螺栓，安裝扭矩為5 800 Nm。 2 0 1 6年5 月，塔筒爬梯位置附近的1 根螺栓斷裂于頭部。該螺栓規格為M 48 m m X310 m m ，級別為10. 9 級，批號為1204,材料為42C r M 〇A 鋼。螺栓主要生產工藝為:退火—拉拔—下料一鐓頭成型— 熱處理(調質，具體參數不詳)—滾絲—達克羅。



為查明該螺栓的斷裂原因，加強對其安全性和可靠性的控制，消除安全隱患，保證風機正常、平穩的運行，筆者通過一系列理化檢驗方法對其斷裂原因進行了分析。



1. 理化檢驗

1.1 宏觀檢驗

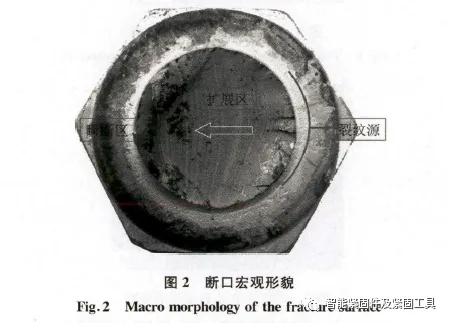

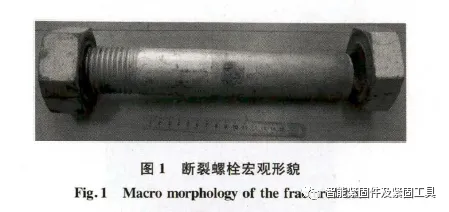

斷裂螺栓的宏觀形貌如圖1 所示?？梢娐菟〝嗔延陬^部只角部位，螺桿及螺紋部位未見明顯的塑性變形。由圖2 可見，斷口宏觀形貌較平整，整體呈灰色，局部有斑點狀誘蝕痕跡;可明顯觀察到裂紋源區、裂紋擴展區及瞬斷區。

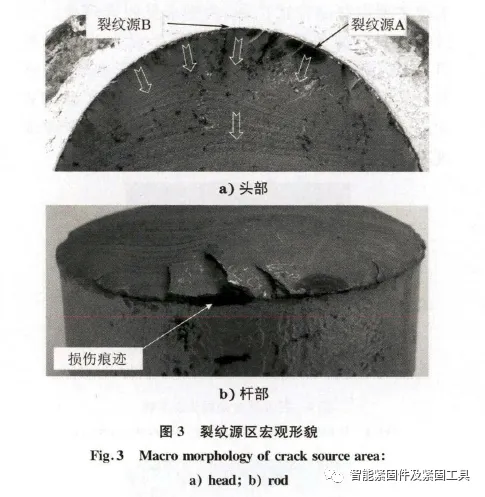

裂紋起源于頭部角部位，根據源區特征，將其分為A ，B 兩區，見圖3a)。裂紋源A 區呈黑褐色弧形特征，長度約為7 m m ,最深處約為3 mm。擴展弧線較淺，間距小，呈浪花狀向螺栓心部擴展。裂紋源B區出現臺階，擴展弧線呈放射狀向心部擴展，弧線間距較大。從斷口側面可見，裂紋源區存在損傷痕跡，損傷表面斷口較新鮮，判定為斷后損傷，見圖3b )。裂紋擴展區約占斷口面積的9 0 % ，貝殼紋清晰可見。瞬斷區約占斷口面積的10% ，呈剪切特征。

綜上所述可以判斷，該螺栓的斷裂機制為疲勞斷裂。斷口裂紋擴展區面積較大，瞬斷區面積較小，說明螺栓在服役條件下名義工作應力較低。從擴展弧線形狀可知，裂紋起源時存在中等應力集中現象。從裂紋源A ，B 區的擴展弧線特征及擴展距離可見，裂紋起源于A 區并緩慢擴展，在此過程中，B 區裂紋萌生，兩區裂紋匯合后同時向心部擴展[1]。

1 . 2 化學成分分析

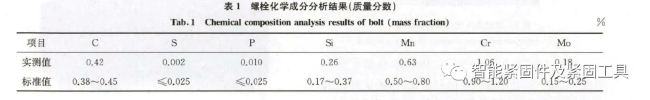

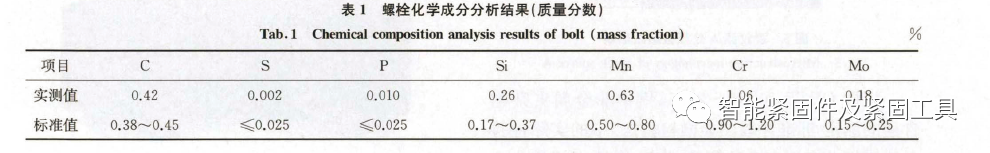

從螺栓斷口下方30 m m 處取樣進行化學成分分析，檢測結果見表1?？梢娫摂嗔崖菟ǖ幕瘜W(xué)成分符合G B / T 3077 — 2 0 1 5《合金結構鋼》對42C r M 〇A 鋼成分的要求。

1 . 3 力學性能試驗

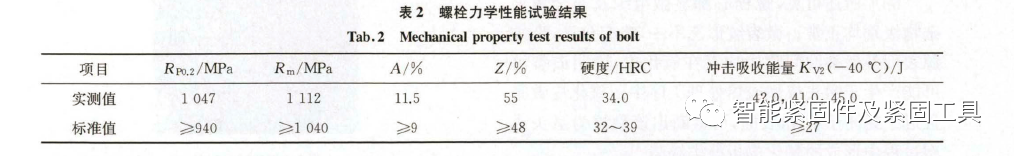

在斷裂螺栓上截取拉伸試樣、沖擊試樣進行力學性能試驗。取樣位置位于D / 4 處（D 為螺栓直徑），試驗結果見表2 。可見斷裂螺栓的力學性能(屈服強度、抗拉強度、斷面收縮率、斷后伸長率、沖擊吸收能量、洛氏硬度）符合G B / T 3098.1 —2 0 1 0《緊固件機械性能螺栓、螺釘和螺柱》的技術要求。

1.4 金相檢驗

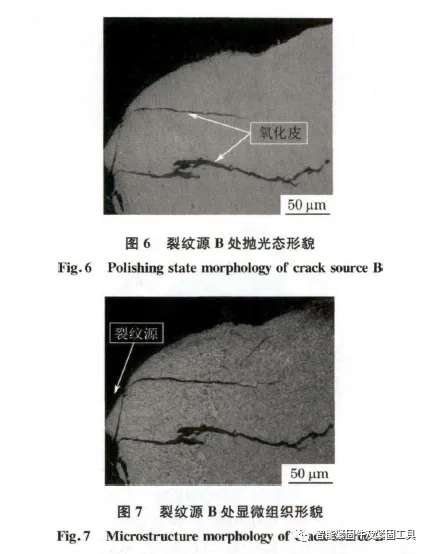

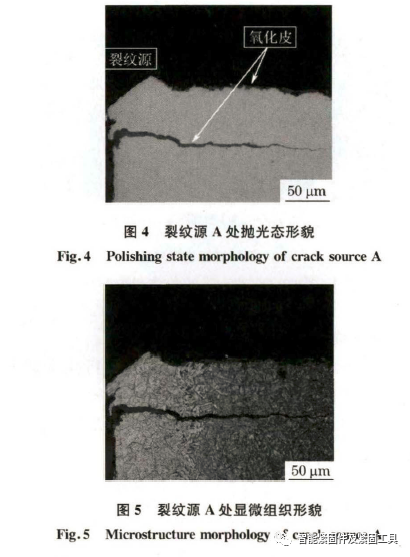

分別從螺栓心部和裂紋源A ，B 處沿縱截面取樣，按G B / T 13298 — 2015《金屬顯微組織檢驗方法》制樣，隨后置于光學顯微鏡下觀察[2]。裂紋源A 處的微觀形貌見圖4 和圖5。從拋光態形貌可見，在距斷口表面約200um處，存在平行于斷口的微裂紋，裂紋較寬且間隙中填滿了致密氧化皮。采用4 % (體積分?jǐn)?shù)）硝酸酒精溶液浸蝕后可見，R角表面存在不完全脫碳現象，脫碳層深度約為105um 。裂紋主要以穿晶方式擴展，兩側未見脫碳現象。裂紋源B處的微觀形貌見圖6 和圖7,從拋光態形貌可見，斷口下方存在兩條微裂紋，裂紋形態崎嶇，略有分叉，且裂紋中間略寬于兩邊，其中填滿了致密氧化皮。浸蝕后可見，R角表面同樣存在不完全脫碳現象，裂紋穿晶擴展，兩側未見脫碳現象。

根據G B / T 10561 — 2005《鋼中非金屬夾雜物含量的測定-標準評級圖顯微檢驗法》中的實際檢驗A 法進行非金屬夾雜物級別評定，螺栓心部的非金屬夾雜物級別為八0.5,30,0)，00.5，材料純凈度良好。螺栓心部顯微組織為回火索氏體+ 少量鐵素體，屬正常組織。

綜上所述可見，螺栓心部顯微組織及非金屬夾雜物級別均正常。微裂紋形態不一，略有分叉，裂紋源表面及微裂紋間隙中均存在氧化皮，說明該裂紋可能產生于鐓頭成型或熱處理工序中。氧化皮致密且近乎封閉于尺角表面，可推斷出該裂紋為鐓頭成型過程中形成的氧化皮折疊類缺陷[3]。

1 . 5 低倍檢驗

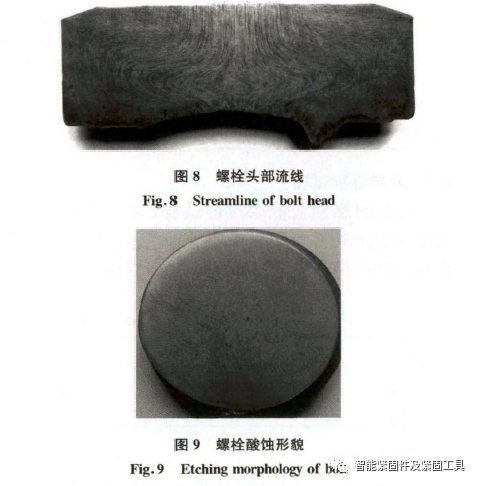

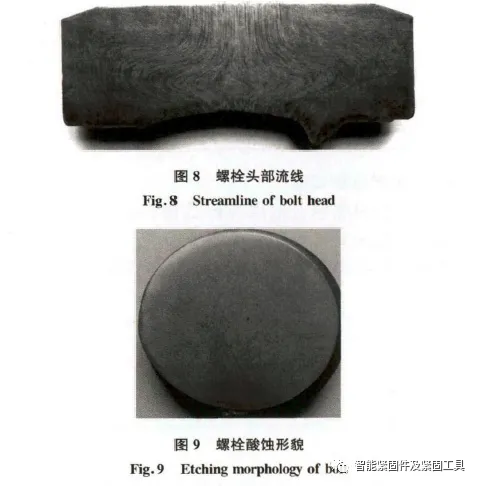

在螺栓頭部沿縱向截取試樣，在斷口下方沿橫向截取試樣，根據G B / T 226 — 2015《鋼的低倍組織及缺陷酸蝕檢驗法》，經磨拋后使用體積比為1 :1的工業鹽酸水溶液進行熱酸蝕試驗。螺栓頭部流線清晰隨形，無明顯的鍛造缺陷，見圖8 。與G B / T1979—2001《結構鋼低倍組織缺陷評級圖》中的評級圖對比，斷裂螺栓低倍組織缺陷評定級別為中心疏松0.5級， 一般疏松0.5級，見圖9。

1.6 斷口形貌及微區成分分析

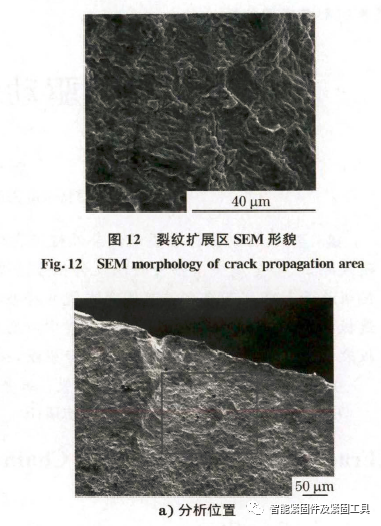

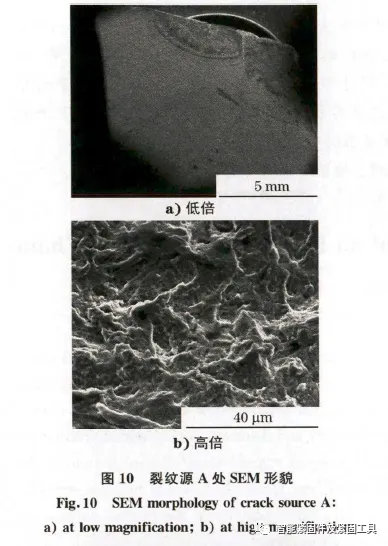

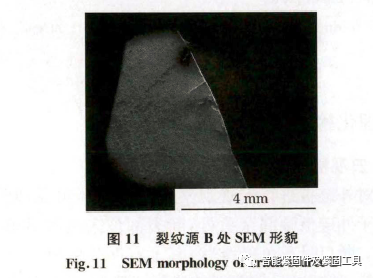

將螺栓斷口清洗后置于掃描電子顯微鏡(S E M )下進行微觀形貌觀察W 。裂紋源A 處存在半弧形暗黑色痕跡，疲勞貝紋線由黑色部位向四周擴展，放大后可見該部位發生了氧化，無明顯斷裂特征，見圖10。裂紋源B 處存在疲勞臺階，未見明顯缺陷，見圖1 1。裂紋擴展區有明顯的疲勞輝紋，輝紋細膩緊密，說明裂紋擴展速度較慢，呈高周疲勞特征，見圖1 2。

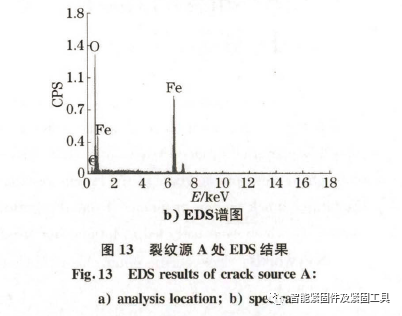

使用能譜儀對裂紋源A 處進行微區成分分析，結果見圖13。裂紋源A 處半弧形黑色區域主要含有鐵和氧兩種元素，即斷口表面物質以氧化物為主。



2. 分析與討論

該10.9級高強螺栓的斷裂機制為高周疲勞斷裂，其疲勞性能主要有以下幾個影響因素[5]:

(1 ) 材料成分及性能。螺栓的化學成分、力學性能均符合G B / T 3 0 9 8 . 1 _ 2 0 1 0中對10.9級螺栓的技術要求。螺栓非金屬夾雜物級別及心部顯微組織均正常，表明該螺栓的材料性能較好，對螺栓疲勞性能的影響較小。

(2 ) 表面狀態。由于疲勞裂紋一般都產生在零件的表面，故表面狀態的優劣對材料疲勞性能有較大的影響。表面狀態越差，應力集中源越多，裂紋產生和擴展的越早，疲勞強度越低。該斷裂螺栓在R角部位存在折疊微裂紋，降低了螺栓承載的截面積。同時，微裂紋的存在加劇了螺栓頭部R角部位的應力集中現象，從而形成了早期裂紋源。

( 3 ) 加載方式及環境介質。該螺栓用于連接風機塔筒法蘭，長期承受振動應力，應力大小主要與塔筒所受風頻有關。當風頻較高時，螺栓處于循環交變應力作用下，這為疲勞裂紋的擴展提供了有效的動力源。

對螺栓生產線調研發現，在鐓頭成型工序中，螺栓的加熱方式為局部感應。但在加熱過程中，夾持螺栓的夾具也會升溫，因此需要對夾具進行實時冷卻。當外部振動或工人操作不慎時，冷卻夾具的水可能會飛濺到螺栓上，使其頭部表面形成氧化皮。隨后在鐓頭時， 角部位的氧化皮因流線的改變折疊到螺栓次表面，形成了折疊缺陷。



3. 結論及建議

該10.9級螺栓斷裂機制為高周疲勞斷裂。裂紋源為頭部尺角部位的折疊微裂紋，該裂紋產生于螺栓鐓頭成型工序中。在服役過程中，螺栓長期受交變工作應力作用，導致微裂麵一步擴展，最終造成斷裂。建議加強螺栓鐓頭工藝過程的控制，改變鐓頭成型工序中夾具的冷卻方式，由外部冷卻改為內部冷卻，以減少尺角部位形成氧化皮的可能性;加強對服役螺栓的定期維護與檢修，防止螺栓出現松動，從而減小附加交變應力的影響。





參考文獻：

[ 1 ] 桂立豐.機械工程材料測試手冊（物理金相卷）[M]. 沈陽:遼寧科學技術出版社，1999.

[ 2 ] 滕巍，梁博，孫曉庭，等. 42CrM o鋼高強度螺栓軸向開裂失效分析[J] . 理化檢驗（物理分冊），2017,53(4)：296-298.

[ 3 ] 陶春虎.緊固件的失效分析及其預防[M] .北京:航空工業出版社，2013.

[ 4 ] 孫洪濤.金相檢驗[ M ] . 北京：中國計量出版社，2010.

[ 5 ] 孟文華，曾偉傳,顧靜青，等. 1 0 . 9 級螺栓早期疲勞斷裂失效分析[J] . 理化檢驗(物理分冊），2017,53(5):365-367.
