壓力管道是特種設備的重要組成部分，壓力管道檢驗一般包括宏觀檢驗、壁厚測定、焊接接頭缺欠檢測、耐壓試驗和泄漏性試驗等內容。其中，管道的壁厚狀況直接影響著流體的輸送效率和管道的使用壽命。因此，準確測定帶包覆層管道的壁厚具有重要的現實意義與應用價值。

傳統的壁厚測定方法往往受到測量精度、設備復雜性和環境適應性的限制，特別是對于包覆層管道的檢測，更是面臨著諸多挑戰。近年來，數字探測器陣列（DDA）技術作為一種新興的非破壞性檢測方法，在管道壁厚測定方面展示出了顯著的優勢。



管道測厚理論分析

在一定條件下，X射線的輻射強度會隨著透照厚度的變化而變化，因此可以用射線底片的灰度值來反映射線方向的透照厚度。

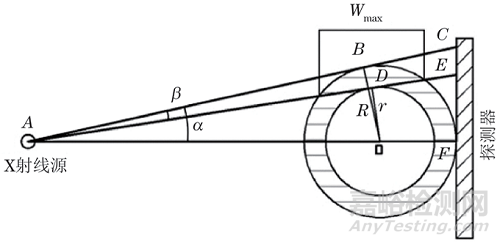

X射線切線技術測厚示意如圖1所示，當射線與管內壁和外壁相切時，切點為B點和D點。通過已知參照物和BD區域在接收器上的投影幾何關系，可得到管道壁厚值。



圖1 X射線切線技術測厚示意

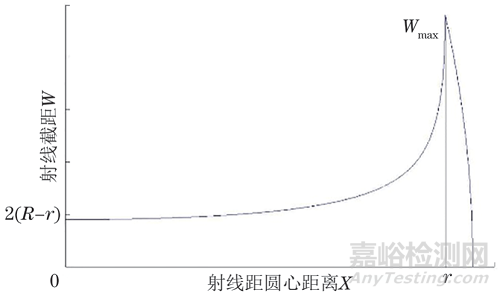

射線截距W與射線距圓心距離X的關系曲線如圖2所示，當X取內圓半徑r時，射線束與內圓相切，截距W取得最大值Wmax，射線衰減最大，探測器接收到的X射線劑量值最小。



圖2 射線截距與射線距圓心距離的關系曲線



中心法是X射線數字成像應用于管道測厚的一種特殊方法。該方法基于管道的幾何中心對稱性，利用X射線在管道中傳播時，中心位置和邊緣位置的射線強度存在差異來實現厚度測量。

在測量過程中，首先，將X射線發射器置于管道的外側，確保其對準管道的幾何中心；然后，X射線經過管道材料，最終被位于管道另一側的探測器接收。探測器會記錄不同位置的X射線強度，特別是在中心位置和邊緣位置的灰度。

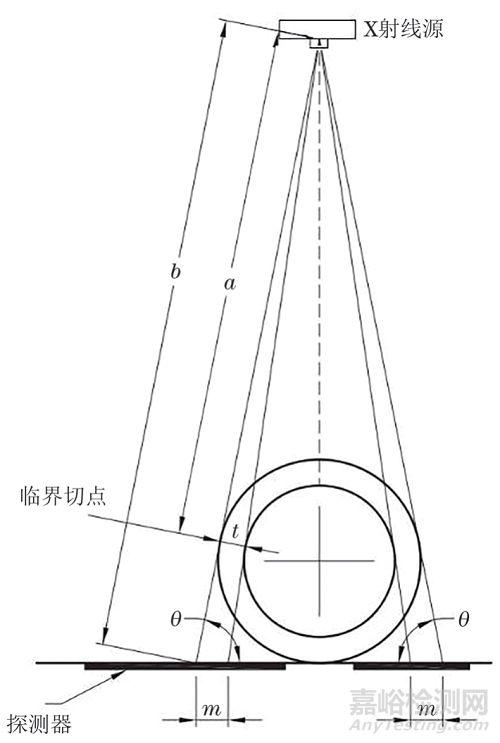

通過管道DR圖像結果，運用數學模型及圖像處理技術，結合X射線衰減規律，可以計算出管道的厚度t，其原理示意如圖3所示。



圖3 中心法X射線數字成像測厚原理示意



結合圖3，通過幾何放大原理可知，射線通過管壁得到的圖像寬度m與厚度t的關系可表示為：t=m×(a/b)×sinθ。

偏心法是X射線數字成像測厚中的另一種方法，主要適用于管道等圓柱形結構的測厚，該方法不要求X射線源位于管道幾何中心位置。

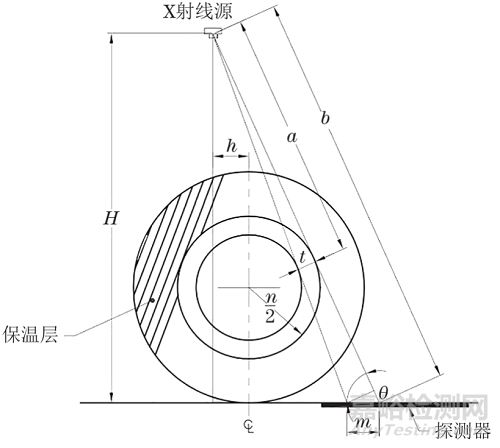

在偏心法中，X射線源固定在管道的一側，而探測器則偏離管道的中心線進行設置。在此方式下，X射線穿透管道的路徑長度會受到管道厚度變化的影響，從而在探測器上形成不同灰度影像。對這些灰度影像進行解析，可以獲得管道的厚度信息，其原理示意如圖4所示。



圖4 偏心法X射線數字成像測厚原理示意



結合圖4，通過幾何放大原理可知，射線通過管壁得到的圖像寬度m與管道厚度t的關系為：





帶包覆層管道的圖像采集

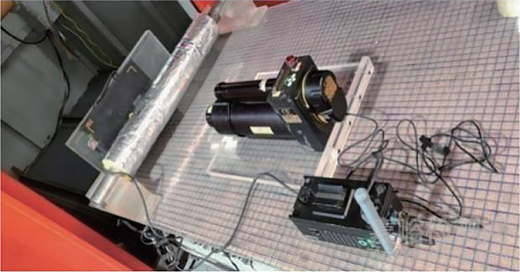

選用NOVO DR檢測系統進行試驗，該系統由X射線機、平板探測器、數據采集系統組成。射線機選用XRS-4型X射線機，DR檢測系統選用NOVO-15WN型平板探測器，像素尺寸為0.148 μm，成像面積為284 mm×231 mm。儀器實物如圖5所示。



圖5 包覆層管道X射線數字成像檢測系統實物

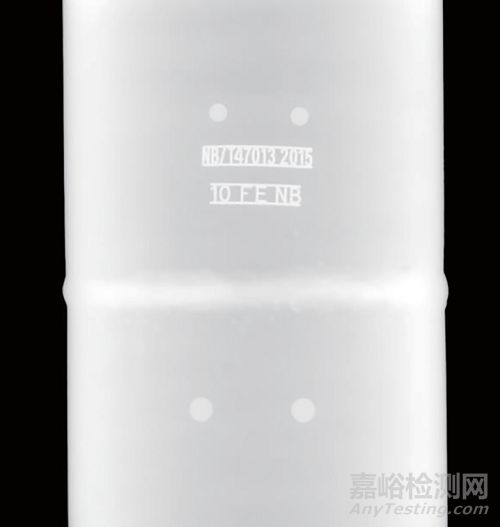

對尺寸為φ133 mm×11.2 mm的管道進行射線檢測，管電壓為150 kV，管電流為4 mA，曝光時間為0.5 s，焦距為700 mm，管道垂直射線機中心放置，檢測結果如圖6所示。



圖6 包覆層管道DDA檢測結果



管道圖像的分析與處理

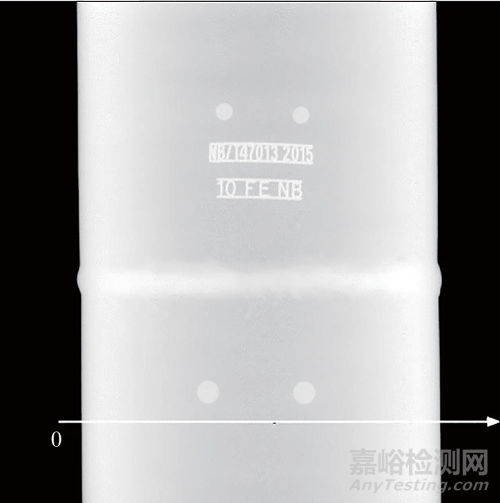

對圖像橫向方向（垂直管徑）進行線灰度值測定，結果如圖7所示。



圖7 管道DDA圖像橫向灰度測定結果

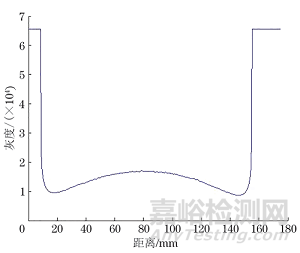

測得管道DR圖像橫向灰度值的線分布如圖8所示，可知沿管徑截面方向灰度值存在極小值，在管內壁位置的灰度值先減小后增大，在射線穿透厚度最大位置處射線衰減最嚴重，該位置的灰度值最小。



圖8 管道DR圖像橫向灰度值的線分布



當射線束靠近管外徑時，穿透厚度逐漸變小，在外徑位置射線束穿透厚度為零時，DR圖像灰度顯示為最大值。對圖像橫向方向進行面灰度值測定，可知灰度沿橫向截面方向存在極小值、極大值。

結合X射線數字成像的特點，采用了一階導數法進行圖像邊界的提取。對于給定的圖像矩陣I，橫向一階導數可以通過簡單的前向或后向差分來計算。具體公式為：Gx(i,j)=I(i,j+1)-I(i,j)。Gx(i,j)為圖像在點(i,j)處的橫向梯度。

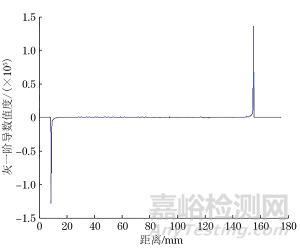

這種一階差分方法計算簡單，但在面對噪聲或圖像細節時可能不夠穩定。其次，Prewitt算子是一種改進的差分方法，利用3×3的卷積核來進行導數計算，得到管道DDA圖像橫向灰度線一階導數的分布情況，如圖9所示。



圖9 管道DDA圖像橫向灰度線一階導數分布



由圖9可知，沿管徑方向灰度值一階導數在管內壁位置存在最小值，在管外壁位置灰度發生突變，得到最大值。

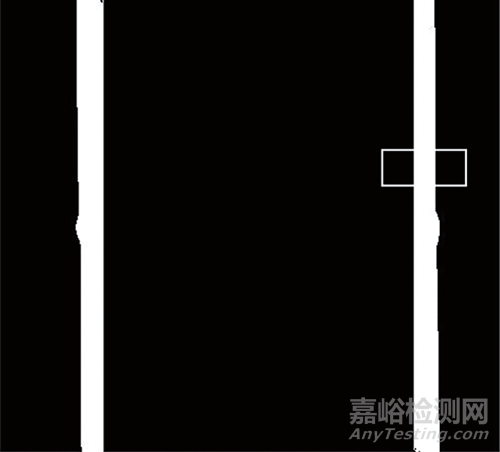

通過對管道DDA圖像橫向灰度二維一階導數值（內壁為0，外壁為最大值/最小值）寬度進行標定，經過圖像處理，得到DDA圖像一階導數管壁邊緣提取結果，如圖10所示。



圖10 管道DDA圖像壁厚提取結果



通過灰度一階導數法邊緣提取能夠?qū)崿F(xiàn)對管道內外壁輪廓的提取，結合平板探測器得到的圖像寬度m代入公式t=m×(a/b)×sinθ，可實現管道壁厚測定。

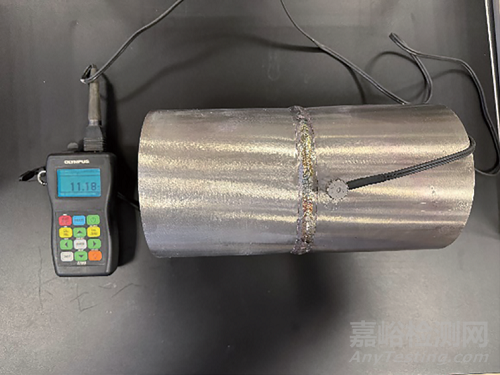

經過管道DDA圖像壁厚寬度反算得到圖10方框位置的壁厚平均值為11.27 mm，實現了包覆層管道壁厚的測定。采用A型脈沖反射法超聲測厚儀（型號為27 MG）對該位置進行壁厚測定，試驗現場如圖11所示，實測平均壁厚值為11.18 mm，與DDA技術壁厚測量結果基本一致。



圖11 超聲測厚儀壁厚驗證試驗現場



結束語

(1) 結合射線源、管道和探測器的相對位置關系建立了帶包覆層壓力管道DDA檢測技術壁厚測定模型。

(2) 通過DDA檢測技術實現了帶包覆層管道X射線數字成像，并對垂直管徑方向的灰度值變化規律進行了理論分析。

(3) 采用一階導數法實現了包覆層管道內外壁的輪廓提取，結合管壁幾何位置實現了帶包覆層壓力管道的壁厚測定。
