概述:
某Ⅲ類醫療器械產品采用臺達變頻器DELTA VFD1A6MS21ANSAA,作為控制其內部電機按照技術參數進行無極調速控制,以滿足其器械的技術參數的功能。但是,當此醫療器械的變頻器啟動的時候,將出現嚴重的電磁干擾,會導致輻射不合格,不滿足醫療器械通標 YY 9706.1-2021(等同IEC 60601-1-2)的輻射限值。特此尋求外部第三方進行EMC整改,找到曾工進行特別加急處理。
樣品內部照片:

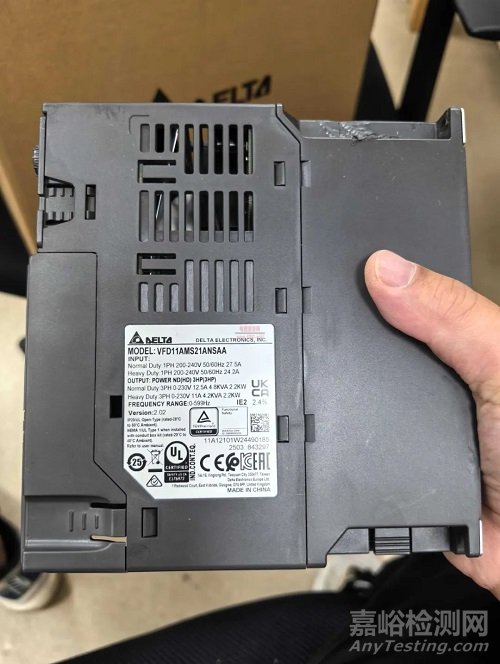

某器械產品的內部臺達變頻器實物圖片

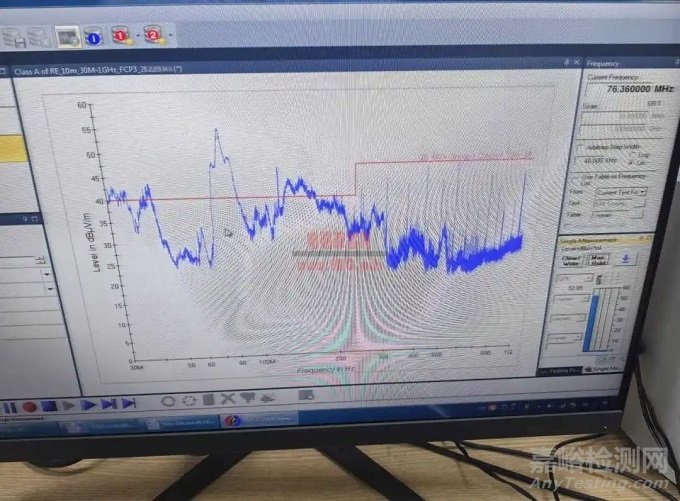

輻射不合格測試數據如下:

一、問題簡述
產品背景:使用臺達 VFD1A6MS21ANSAA 變頻器控制電機無極調速。
現象:變頻器啟動后,在30?MHz ~ 200?MHz區間,輻射超標明顯。
限值依據:醫療器械通用標準 YY 9706.1-2021,10m法 Class A等級,限于醫院使用。如果賣去診所、家用則還要降低10dB限值,將更加嚴酷。
頻段分析:從圖中的數據,超標頻段集中在35MHz~160MHz之間,76.36 MHz附近輻射尤其嚴重(>55?dBμV/m),而限值線在40?dBμV/m左右。
二、不合格原因與電磁原理分析
?1. 變頻器工作特性是EMC噪聲源
VFD(變頻器)采用 PWM(脈寬調制)技術,其 開關頻率(幾kHz~幾十kHz)及高次諧波 廣泛擴展到幾十MHz以上;
特別是 IGBT/MOSFET 開關管產生的尖峰電壓和電流,造成高速共模電流沿電機線、電源線、電纜屏蔽層傳播形成天線效應,強烈輻射出去,導致輻射異常升高。
?2. 共模電流形成強天線效應
另外,變頻器的驅動電纜到電機線纜比較長,且沒有良好屏蔽和接地,這樣會在幾十MHz區間形成 共模電流回路,輻射特別強;
電機、電纜接地差或浮空時,反射效應嚴重,加重共模干擾;
電機本體未屏蔽或接地不好,同樣會造成直接輻射。
?3. 濾波器缺失或失效
醫療設備多數體積緊湊,若未正確配置 EMI 濾波器(例如,線纜跨越濾波器、線纜前后級耦合)或濾波器選型不當,不能有效抑制共模/差模騷擾;
輻射高頻段共模騷擾,傳統濾波器對其抑制作用較弱,必須考慮加裝高頻鎳鋅鐵氧體和X/Y電容等。
三、整改方案
? 1. 輸入端加裝專業級EMI濾波器(帶共模抑制)
使用含有共模電感 + 差模電感 + X/Y 電容的濾波模塊;
臺達原裝電源輸入端 EMI 濾波器不足,額外使用如 Schaffner、TDK、Cosel 等專業濾波器;
濾波器靠近變頻器,另外可靠接地、且低阻。
? 2. 變頻器與電機間加裝輸出EMC濾波器(特別重要)
加裝變頻器輸出濾波器(output sine filter 或 dv/dt filter),抑制IGBT開關所帶的高頻dv/dt干擾;
變頻器輸出端加共模扼流圈(common-mode choke) + 高頻磁環包繞電機線;
高頻鐵氧體推薦使用 鎳鋅材質(NiZn),帶寬較高(30–300MHz),多匝繞制以增強效果。
? 3. 加強屏蔽與接地
電機線采用屏蔽電纜,并在變頻器端和電機端 360°環形壓接屏蔽層(不能只是點接);
電機金屬殼體、變頻器金屬外殼均與接地系統可靠連接;
電機與控制長線纜靠近參考地平面,勿懸空或靠近外殼邊緣傳播。
? 4. 降低開關頻率,優化PWM參數(軟件層)
適當降低PWM開關頻率(如從16kHz改為8kHz滿足性能前提);
優化其PWM斜率,減緩電壓上升/下降沿,減輕高頻諧波量;
調整dv/dt控制技術。
? 5. 屏蔽外殼/罩、機殼屏蔽涂層(結構層)
對電機、變頻器、電源模塊加金屬屏蔽盒或屏蔽罩;
機箱內層貼導電屏蔽材料(如導電布、鎳銅箔、屏蔽涂料);
信號線穿金屬管走線或包繞高頻磁環。
四、添加整改方案后測試數據

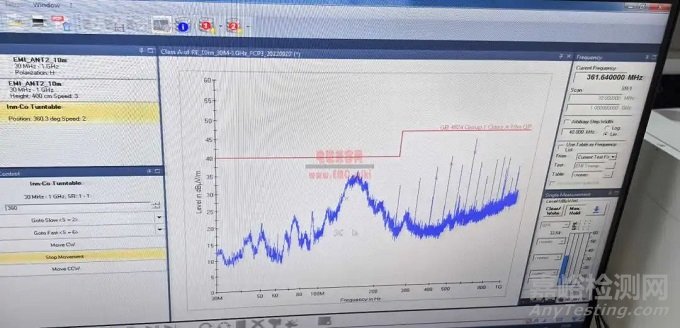

臺達變頻器DELTA VFD1A6MS21ANSAA輻射合格測試數據
