摘 要：通過熱仿真技術對某款電池包進行散熱性能優化研究，旨在提升電池安全性與使用壽命。 利用ANSYS 軟件構建電池包熱仿真模型，并在1C 倍率放電條件下開展溫度分布分析。 結果表明，仿真結果與實際測量數據誤差在0.5 ℃以內，仿真模型具有較高的準確性。 提出了工字形散熱板和導熱膠填充兩種散熱優化方案，結果表明，兩種方案均能有效提升電池包的散熱性能，電芯最高溫度分別下降6.0 ℃和5.9 ℃；工字形散熱板方案在降低電芯溫度的同時顯著減小溫差，提升了溫度均勻性。

關鍵詞：鋰電池； 電池包； 電芯； 熱仿真； 散熱； 電芯溫度； 電芯溫差；21700 圓柱電池； 電池?zé)峁芾?/span>

隨著“碳達峰”和“碳中和”戰略目標的提出，推動汽車節能技術發展、減少交通能源對石化能源的依賴并降低空氣污染，已成為重要研究方向之一［1］。 新能源汽車在能量轉換效率和碳排放方面相較傳統燃油汽車具有顯著優勢［2］，因此，新能源汽車替代燃油車的趨勢已不可逆轉［3］。 鋰離子電池憑借其較高的能量密度，廣泛應用于新能源汽車動力系統［4］。 然而，鋰離子電池的熱安全問題較為突出，提升其散熱性能、確保其安全性并延長使用壽命，已成為當前科研工作的重點［5］。 熱仿真技術在電動汽車熱管理方面具有重要作用，如整車級、系統級及電芯級的熱管理優化，涉及不同散熱方式與電池產熱模型的復雜分析。 尤其是在電芯級別的熱管理中，必須綜合考慮電池內部的熱傳導、放熱和熱失控等關鍵因素［6］。 電池模型算法如基于物理原理的熱傳導模型和經驗公式模型等，被廣泛用于描述電池的熱特性［7］。 通過熱仿真能夠模擬電芯在充放電過程中的溫度分布［8］，有效預測潛在的熱失控風險，為電池系統的安全設計提供科學依據［9］，這有助于優化電池的散熱結構，提高其循環壽命和安全性，從而增強整車系統的可靠性和安全性［10］。

電池?zé)岱抡婕夹g(shù)［11-15］通過構建電池的熱傳導模型，并采用有限元等數值計算方法，已廣泛應用于模擬電池充放電過程中的傳熱規律［16］。 隨著計算技術的持續進步，特別是其在多物理場耦合仿真和多尺度建模方面的發展，為電池的熱分析提供了更加全面的理論支持［17］。 本文基于某款電池包，借助ANSYS 軟件進行了熱仿真分析，評估了電池包內間距和散熱裝置對散熱性能的影響。

1 電池包材料及結構

1.1 電池包的選材

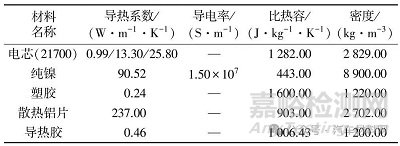

電池包由電芯、鎳片、外殼和電池管理系統（BMS）板組成，電池包在設計時不僅要滿足功率和容量等性能指標，還需滿足電芯使用安全指標。 本文選用某21700 型號電芯，電芯容量5.00 Ah，標準電壓為3.63 V，最高電壓4.30 V，截止電壓2.50 V。 電池包使用的主要材料物性參數如表1 所示。

表1 電池包使用的主要材料屬性
Table 1 Material properties of battery pack

1.2 電池包結構設計

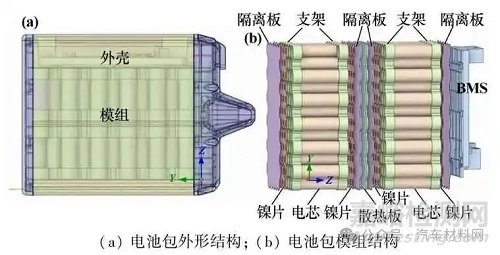

電池包由130 顆21700 圓柱電池采用串并聯方式組成，其中串聯電芯數量為13，并聯電芯數量為10。初始設計中電芯分為上、下兩層，電池包結構如圖1 所示，上、下兩層通過導線連接。電芯通過支架固定，并與多塊鎳片通過電焊連接形成導電網絡，隔離板布置在鎳片上方起絕緣作用。

圖1 電池包幾何結構
Fig.1 Battery pack geometry

2 有限元模型的建立

本次仿真中利用ANSYS 軟件構建鋰離子電池包的熱仿真模型，電池包總單元數為29 622 391，所建立的網格模型如圖2 所示。 在仿真過程中設置電池以恒定的1C 倍率進行放電。 在模擬過程中，電池的內阻及電壓隨溫度和荷電狀態（SOC）的變化而動態調整。此次仿真忽略了電芯內部反應熱的影響，以簡化模型的計算復雜度。

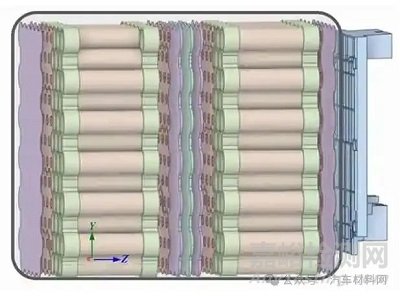

圖2 鋰離子電池包網格模型
Fig.2 Grid model of lithium-ion battery pack

3 實驗結果與討論

3.1 實驗驗證

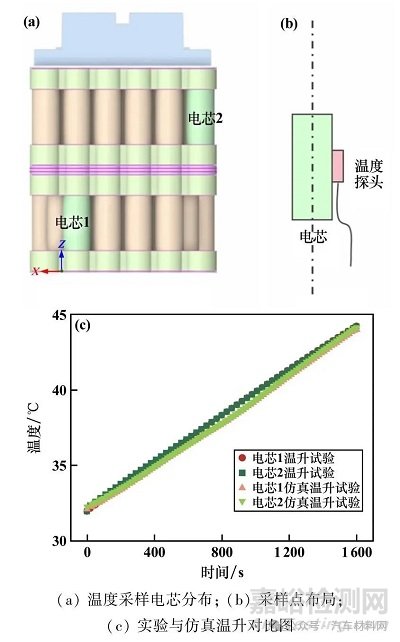

通過電池包設計圖紙制作電池包樣品，如圖3（a）所示。 在電池包中選取電芯1 和電芯2 布置NTC 采樣點（如圖3（b）所示），NTC 采用熱電偶溫度傳感器利用塞貝克效應直接測量電芯溫度，并通過數據采集儀放大和轉換熱電偶的輸出信號。 實驗初始溫度為32 ℃，進行1C 放電，因?qū)嶋H設計中BMS 策略控制，1 600 s 后電池包電流隨BMS 溫度超限而變化，所以只對比前1 600 s 內兩顆電芯溫升變化。 實驗中測得電芯1 和電芯2 溫度分別為44.0 ℃和44.1 ℃。 使用ANSYS 軟件建立的電池包熱仿真模型模擬1C 放電1 600 s，仿真結果如圖3（c）所示，電芯1 和電芯2 溫度分別為43.9 ℃和44.3 ℃。 可知電芯1 和電芯2 仿真模擬結果與實驗測量值誤差在0.5 ℃以內，因此本案例中建立的電池包熱仿真模型與實際實驗結果具有較好的一致性。

圖3 電芯以及實驗驗證結果
Fig.3 Cell and experimental verification results

3.2 1C 常溫仿真工況分析

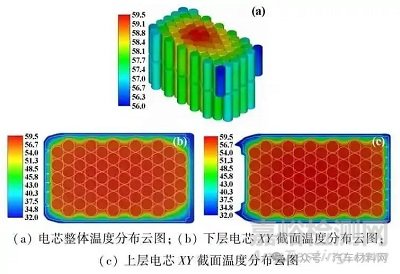

該款21700 型號電芯工作溫度范圍為－20 ～60 ℃，因此在實際使用過程中，需要確保電芯的最高溫度不超過這一上限。 如圖4 所示，在初始溫度32 ℃條件下，進行1C 放電時，電池放電3 600 s 后，電芯溫度分布云圖呈現出以下特點：中心區域溫度較高，周邊區域溫度較低。 圖4（b）和圖4（c）則顯示，上層電芯的溫度高于下層電芯的溫度；其中電芯的最低溫度為55.9 ℃，位于上層電芯的外沿；電芯的平均溫度為58.1 ℃；電池包內溫差為3.6 ℃，溫度分布較均勻。

圖4 初始設計電池包溫度分布特性
Fig.4 Distribution characteristics of temperature in initial battery pack design

4 電池包優化設計

由初始仿真結果可知，初始溫度32 ℃時，電芯最終時刻最高溫度59.5 ℃，電池包處于夏季高溫環境下，電芯溫度可能超過使用上限溫度60 ℃，存在較大風險，為拓展電池包使用范圍，需要優化散熱。 考慮增加散熱加強板和在電池內部增加導熱膠對電池進行優化。

4.1 散熱板優化設計

在兩層電芯連接處加入工字形隔離板，延伸散熱鋁板至電池外殼（散熱板優化設計，優化方案1），如圖5所示。

圖5 散熱板優化設計結構圖
Fig.5 Diagram of optimized heatsink structure

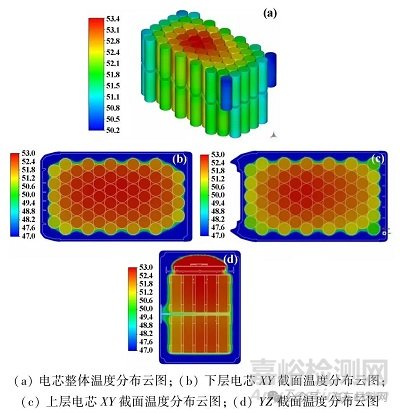

圖6展示了優化方案1 在1C 倍率下電芯溫度分布云圖。 與初始工況溫度分布對比可知，上層電芯溫度顯著降低，外圈溫度低于下層電芯溫度，工字形散熱板有利于將電芯產生的熱量向外導出，外殼溫度上升。 電池包內電芯最高溫度為53.5 ℃，最低溫度為50.8 ℃，電芯平均溫度為52.8 ℃，溫差為2.7 ℃，可知工字形散熱板具有較好的均衡溫差，且有效降低電芯溫度。

圖6 優化方案1 電芯溫度分布云圖
Fig.6 Temperature distribution contour plot of cells for optimization scheme 1

4.2 灌膠優化設計

在電池包內部填充導熱膠能夠降低電池溫升，因此在BMS 以下填充導熱膠（填充區域如圖7 粗線框區域所示），形成優化方案2。 圖8 為優化方案2 在1C倍率下放電3 600 s 后的電芯溫度分布云圖。 如圖8 可知，電芯溫度大幅度降低，其中最高電芯溫度53.6 ℃，最低溫度為47.4 ℃。 與初始方案溫度分布云圖對比可知，下層電芯溫度顯著降低，電芯通過空間內填充的導熱膠將熱量傳遞至外殼，空間溫度上升。

圖7 灌膠方案示意圖
Fig.7 Schematic diagram of encapsulation scheme

圖8 優化方案2 電芯溫度分布云圖
Fig.8 Temperature distribution contour plot of cells for optimization scheme 2

4.3 優化方案對比分析

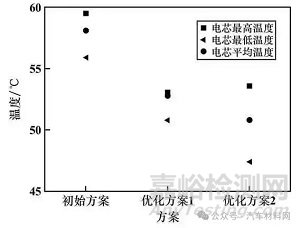

對2 種優化方案的模型以及原始模型的溫度進行分析，如圖9 所示。 在1C 倍率下放電，相比初始工況，優化方案1 和2 的電芯最高溫度分別下降6.0 ℃和5.9 ℃，電芯平均溫度分別下降5.3 ℃和7.3 ℃。 優化方案1 溫差為2.7 ℃，優化方案2 溫差為6.2 ℃。 方案2平均溫度下降更多，但方案1 溫差更小、均溫性更好。電池壽命與溫差密切相關，推薦使用優化方案1。

圖9 優化前后結果對比
Fig.9 Comparison of results before and after optimization

5 結論

1） 數值模擬結果與實驗數據較好吻合，驗證了本文熱仿真分析方法的合理性；該模型可用于指導電池包前期設計，減少工程制造成本。

2） 該電池包采用工字形散熱板方案和灌膠方案都能夠降低電芯最高溫度，但工字形散熱板優化方案能夠降低電芯溫差，因電池壽命與溫差相關，從電池包使用壽命出發，推薦使用工字形散熱板優化方案。
