當前，中厚壁壓力管道、鋼結構、大型筒體等焊接生產面臨全人工或機器人示教條件下焊工經驗要求高、勞動強度大、質量控制難等現實問題，迫切需要推廣應用機器人智能化焊接技術以實現“機器人代人”。分別從智能感知及檢測、路徑及工藝規劃、焊接過程智能控制、數字孿生與虛擬現實，以及人機協同與仿生機器人等角度討論了相關技術發展現狀。同時，結合中建安裝集團有限公司、中建鋼構股份有限公司近年來在機器人自動化焊接技術方面的研究經驗，重點介紹了機器人智能化焊接技術在石化工藝管道、鋼結構領域取得的技術突破及典型應用成果。
1 序言

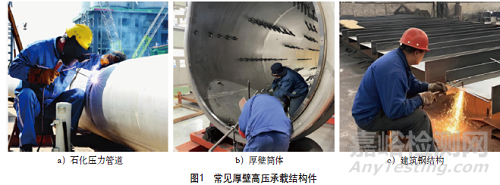

能源化工、船舶海工、特種車輛等領域的制造技術體現了我國裝備制造水平，其工藝管道、壓力容器、大型筒體及鋼結構等中厚板主體結構承受巨大載荷，焊縫接頭是最薄弱環節，直接影響裝備功能、性能和安全可靠性，而上述構件均具有大尺度、大厚度、高強度、焊道數量多及結構分布復雜等特征，導致加工成形和組裝尺寸變化大，焊縫坡口尺寸誤差大、軌跡重復性差、構件拘束應力嚴重，極易發生焊偏、焊漏、裂紋及未熔合等缺陷，使得行業內長期面臨經驗要求高、勞動強度大、質量控制難等現實問題，迫切需要實現機器人智能化焊接。常見厚壁高壓承載結構件如圖1所示。
國內外學者從焊前、焊中等關鍵環節出發，分別圍繞焊縫感知與檢測、路徑與工藝規劃、過程控制等技術開展了大量研究，包括基于中值濾波、Canny邊緣檢測、閾值分割及模板匹配等傳統圖像處理方法進行焊縫識別以及特征提取；采用基于規則或幾何模型的經典路徑規劃方法（A搜索算法、快速擴展隨機樹等）進行焊接路徑規劃[1-3]；采用田口法、線性回歸法、響應曲面法等試驗與數據擬合方法進行焊接參數規劃[4-6]；在過程控制層面，則主要依托模糊控制理論構建實時控制系統[7，8]。然而上述成果在實際應用中仍然面臨掃描精度低、工藝規劃模型泛化能力不足、動態控制響應延遲等關鍵問題。
本文分別從智能感知及檢測、路徑及工藝規劃、焊接過程智能控制、數字孿生與虛擬現實，以及人機協同等角度討論了相關技術發展現狀。同時，結合中建安裝集團有限公司、中建鋼構股份有限公司近年來在機器人自動化焊接技術等方面的研究經驗，重點介紹了機器人智能化焊接在石化工藝管道、鋼結構方面取得的技術突破及典型應用成果。
2 焊接智能規劃技術
傳統機器人“示教-在線”模式在焊前路徑及工藝參數規劃方面廣泛存在規劃效率低、環境適應性不足的問題，特別是針對中厚壁多層道、復雜結構件劣勢更為明顯[9]，因此提高機器人焊接路徑及工藝參數規劃智能化程度，對于提高焊接生產效率和質量意義重大。
2.1 焊接路徑智能規劃

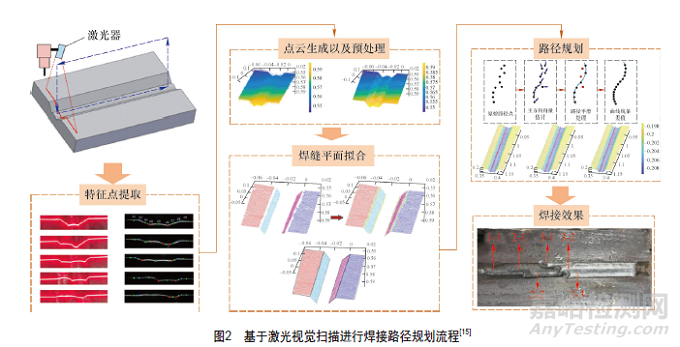

機器人焊前路徑規劃首先需要獲取焊縫局部或全局坡口特征，當前主要通過工件CAD平面或三維模型[10-12]以及激光視覺掃描[13-15]（見圖2）等方式獲得。工件CAD模型可直接用于離線編程軟件進行路徑規劃，具有編程效率高、路徑一致性好的優勢，但由于缺乏實時環境感知能力，其適應性受到局限。相比之下，基于視覺掃描的焊縫識別技術能夠?qū)崟r(shí)獲取工件三維形貌及焊縫特征數據，顯著提升了系統對裝配誤差、熱變形等工況變化的適應能力。
研究通常采用多目標智能優化算法進行焊接路徑規劃，以便于同時考慮避障、路徑長度、焊接變形及能耗等多個約束，包括進化算法（EA）、粒子群優化算法（PSO）、免疫優化算法（IOA）等[11，16-18]。SHEN等[16]以焊接路徑長度和能量損失為優化目標，提出了基于多目標免疫優化的船舶焊接機器人路徑規劃并與經典優化算法進行對比。研究結果表明，該算法在規劃路徑長度、能耗和穩定性方面均表現最佳。WANG等[18]以最短路徑長度和能耗作為優化目標，采用聚類引導多目標粒子群算法（CGMOPSO）實現汽車前擋板機器人點焊路徑規劃，該優化方法可以幫助焊接工程縮短示教時間，提高焊接效率。
2.2 焊接參數智能規劃
由于工藝參數規劃涉及工件屬性、焊接位置、力學性能要求等多個因素，且不同參數間呈現非線性，因此國內外主要借助專家系統或者機器學習模型（ML）來實現焊接工藝規劃[9，19-25]。

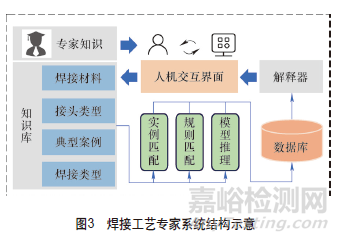

焊接工藝專家系統結構如圖3所示，其中知識庫和推理機是專家系統的核心[20]。根據知識表示方法的不同，現有專家系統分為實例和實例-規則混合專家系統[9，22-24]。實例專家系統通過檢索案例數據庫來實現工藝參數自動規劃[9，23]，其在新應用場景下的泛化性一般較低，而實例-規則混合專家系統則通過整合實例推理與規則推理的雙重機制，在實例數據不足時仍能基于領域知識實現有效的工藝規劃。南京航空航天大學魏艷紅團隊研發的不銹鋼、軌道車架構等焊接專家系統，均采用混合推理模式[22，24]。

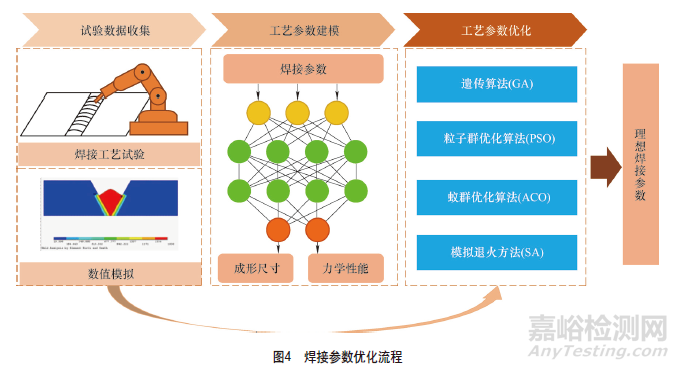

除專家系統外，在新材料或特定性能要求的焊縫工藝設計方面，則多采用基于機器學習的建模方法[19，21，25]進行焊接參數優化，其流程如圖4所示。MA等[19]采用可解釋多任務神經網絡（MTNN）與粒子群優化（PSO）方法對激光焊接參數與熔池成形尺寸（熔深、熔寬）之間的關系建模并進行工藝參數優化。試驗結果表明，優化后的工藝參數預測性能與實際性能之間平均誤差為9.83%。然而，專家系統和人工神經網絡（ANN）均存在固有局限性，其中專家系統的泛化能力有限，而人工神經網絡模型訓練則需大量訓練樣本。WANG等[26]將XGBOOST作為專家系統的模糊推理機制，同時將知識庫作為模型訓練基礎，該系統充分融合了專家系統和神經網絡兩者優勢，可以有效實現未知接頭及坡口信息情況下的焊接。XIE等[27]將工業互聯網技術與神經網絡技術相結合，其中神經網絡模型可根據實際應用獲得的新數據動態調整。經試驗驗證，其在攪拌摩擦焊性能預測中表現良好。
3 焊接過程智能感知調控技術
由于焊接坡口組對間隙/錯邊量、焊槍/坡口位置動態變化、鎢極燒損等多種變化因素，容易出現燒穿、未熔透、側壁未熔合等成形缺陷。采用焊接過程電信號、熔池視覺、光譜等傳感手段，并實時分析焊接過程質量，是提高焊接質量的重要手段之一[28]。
3.1 焊接過程動態感知分析技術

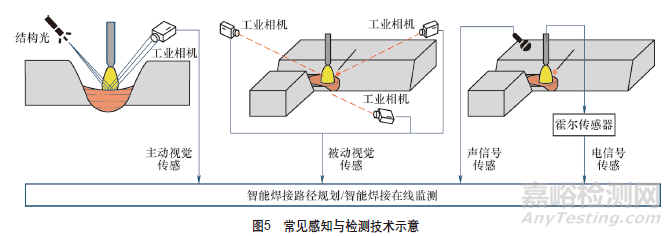

焊接過程傳感方式主要有電信號、視覺、電弧聲及多種信號協同的多模態傳感等方式（見圖5）。視覺傳感憑借其多維時空分辨率優勢，在焊接過程智能監測領域展現出獨特應用價值[29，30]。主動視覺通過光場調制策略構建熔池反射圖樣與表面形貌的映射模型，實現亞毫米級三維形貌重構及動態特征解析[31，32]。被動視覺則聚焦于先進圖像處理算法開發[33-36]，WANG等[35]將自注意力機制引入熔池特征提取，建立了基于Vision Transformer（ViT）的GTAW熔透狀態識別模型（見圖6），測試準確率可以達到98.11%。
電信號傳感器不易受到焊接煙霧、弧光、飛濺等情況的干擾，但對電弧燃燒及熔滴過渡過程的微小波動較敏感[37，38]。焊接聲信號蘊含熔池振蕩頻譜特征，通過時頻分析可實現熔滴過渡模式辨識及缺陷特征提取[39-41]，但容易受到環境背景噪聲影響。這兩類傳感方式相較于視覺傳感實時性更高且成本低廉，但均受限于傳感精度。
為了提高焊接過程傳感精度和抗干擾能力，近年來國內外圍繞多模態傳感協同分析開展了部分研究。FENG等[42]通過融合主動視覺與被動視覺獲得了GTAW熔池多角度信息，并通過集成多個異構體系神經網絡完成了不同傳感單元對熔池的協同感知，增強了模型的靈活性及對不同焊接場景的適用性。CHEN等[43]分別使用卷積神經網絡（CNN）、時-頻域分析、統計學方法從熔池視覺、電弧聲音及弧壓信號進行特征提取，并融合形成完整的19維向量，可以實現對未來2s內焊接狀態的有效預測，其精度在0s（99.25%）時最高，在1.8s（83.95%）時最差。YU等[44]利用單色相機和紅外相機構建一個雙目視覺傳感系統，并建立了基于多模態融合感知的機器人軌跡偏差監測系統，其預測精度可達到99.35%。
3.2 焊接過程自適應調控技術
由于焊接過程中母材不可避免地發生熱變形，出現坡口尺寸動態變化[45]，同時疊加焊前工藝參數、路徑規劃誤差等加劇了質量失穩風險，因此準確全面感知焊接過程，建立動態補償模型實現復雜場景下自適應調整，是提高焊接質量的重要方法[46]。

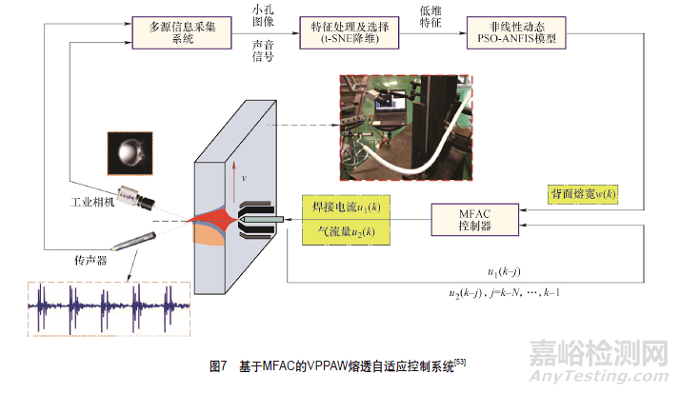

近年來，相關研究中多借助模糊控制、神經網絡等智能控制方法來實現焊接過程在線調整[47-51]。如朱明等[52]建立了MIG焊模糊規則表，通過實時監控焊縫來動態調節糾偏控制量，將對中偏差距離控制在±0.5mm。WU等[53]設計不依賴于焊接過程的無模型自適應控制方法（MFAC），系統如圖7所示。通過調節可變極性等離子弧焊（VPPAW）焊接電流和等離子體氣體流速可以控制變散熱條件下、變熱輸入下的熔透狀態。試驗結果表明，焊縫背面寬度實際值與期望值平均誤差為0.45mm。周躍龍[54]借助神經網絡控制實時監測焊槍位置，根據焊縫偏差對局部焊接路徑進行重新規劃，實時糾正軌跡偏差，在滿足實時性要求下將平均絕對跟蹤誤差降低至0.3mm。
4 數字孿生與虛擬現實技術
數字孿生技術通過物理層感知并集成的車間各類數據，建立高精度虛擬仿真模型（見圖8），通過在模型層分析物理層劃分合理性，并將分析結果通過信息融合層反饋到物理層，反復迭代，進而改進車間劃分方案[55，56]?；谔摂M現實（VR）技術建立虛擬車間和真實物理車間高精度實時同步，可以在仿真車間完成人員培訓[57]及生產過程的動態實時監控[58]。此外，還可借助各類傳感裝置、人機交互設備收集生產過程數據，通過數字孿生建模來實現生產線能力評估與調度優化[59]。
通過實時數據模擬物理實體在實際生產線上的行為而進行焊接路徑及工藝優化[60-62]。WANG等[60]構建了船舶雙弧焊機器人系統的五維數字孿生模型，并采用遺傳算法（GA）和RRT算法分別進行焊接序列全局規劃和局部路徑規劃。將數字孿生實時數據融合至深度學習或仿真模擬等，并通過控制理論進行反饋，以建立焊接過程在線控制的數字孿生模型[63-65]。WANG等[64]采用深度卷積神經網絡與傳統圖像處理相結合的方法來提取和分析來自焊接熔池和電弧圖像的信息，建立GTAW接頭熔深控制的數字孿生模型，原理如圖9所示。試驗結果表明，背部熔寬預測均方誤差（MSE）為0.0472mm2。DONG等[65]采用有限元技術建立電阻點焊過程在線檢測數字孿生系統，研究表明，數字孿生技術可以實時監控焊接過程，熔核檢測準確率為96%。
5 人機協同與仿生智能技術
5.1 人機協同技術
近年來，部分機器人廠家相繼研制出了可應用于工業環境的協作焊接機器人，例如丹麥的優傲機器人（見圖10）[66]以及國產越疆CR系列協作機器人。這些協作焊接機器人具有簡易部署、操作簡便、安全高效等顯著特征，但由于焊接路徑及工藝參數規劃等問題的復雜性，決策過程幾乎完全依賴人類專家。未來智能算法輔助決策將成為突破協作機器人技術瓶頸的關鍵技術。WANG等[67]提出了一種虛擬現實人機協作焊接系統，焊工可以采用HTCVIVE設備遠程觀察焊接環境并借助運動跟蹤手柄操控焊槍移動速度，而機器人設備借助內置的焊縫跟蹤算法保證減少路徑偏差。試驗結果表明，智能人機協作比單獨人工或機器人焊接的工件具有更好的焊縫性能。
5.2 仿生智能機器人技術

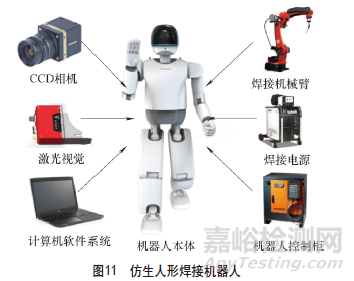

仿生智能機器人通常根據應用場景選擇最合適的仿生學對象[68-70]。目前，使用類人機器人進行焊接任務尚未見諸直接報道，但構成智能焊接類人機器人范式的基礎技術已經被人們廣泛研究（見圖11）。SUN等[71]研制了一種由類人上半身與履帶式移動平臺組成的雙臂移動機器人BIT-DMR，該平臺可以變換多種形式，從而在復雜地形中實現高通行性。
6 實際應用
6.1 鋼結構機器人焊接系統

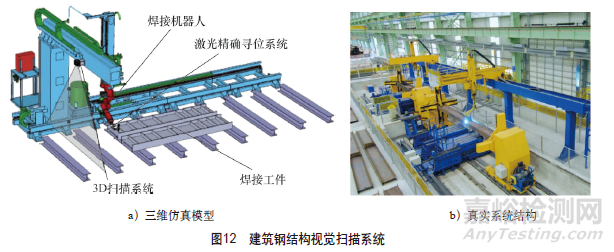

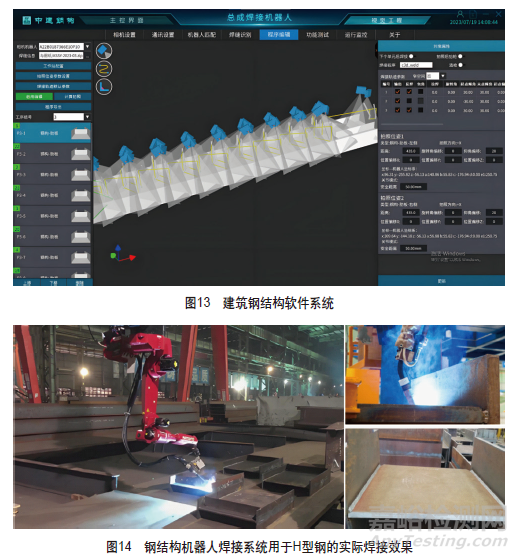

鋼結構機器人焊接系統針對建筑鋼構件結構特點，提出采用視覺全景掃描識別技術搭配激光尋位技術的復合傳感方式，實現快速精確測量焊縫位置與焊縫特征（見圖12），同時搭建智能軟件系統（見圖13），借助內置的焊接參數數據庫及智能路徑規劃算法，快速實現箱形、加勁板等不同鋼結構的免示教智能化焊接。該系統適用工件規格12000mm×1600mm×1000mm，視覺掃描及焊接程序生成時間＜180s，可完成T形接頭橫角焊及立角焊焊接，一次掃描可生成整個工件所有焊縫機器人焊接軌跡，解決了大型非標鋼結構機器人快速批量焊接難題，與人工相比整體焊接效率提升約60%。該系統用于H型鋼的實際焊接效果如圖14所示。
6.2 石化工藝管道機器人智能焊接系統

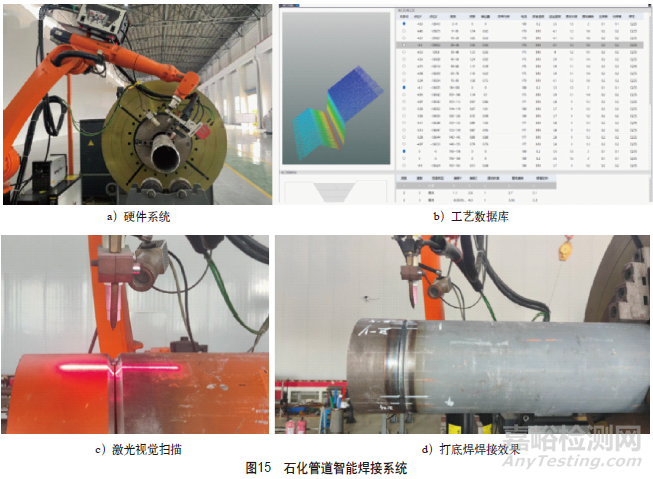

針對石化工藝管道/管件焊接依靠人工打底或機器人示教打底焊存在生產效率低、經驗要求高、勞動強度大等不足，提出了結構光-知識庫協同驅動的分段式工藝規劃方法（見圖15），突破了機器人人工示教僅依據管道單一周向坡口幾何特征工藝規劃帶來的工藝適應性難題。采用了基于電信號（LSTM網絡）驅動的熔池視覺（CNN網絡）熔透性在線智能監控等方法，實現了焊接過程燒穿缺陷實時動態監控，可滿足坡口組對間隙0～3mm、錯邊量0～2.5mm的自適應焊接。
7 結束語
近年來，焊接智能化技術進展迅速，特別是“免示教編程”概念日趨熱門，但當前在中厚壁結構、焊縫分布復雜等條件下的機器人焊接仍存在極大挑戰。
1）坡口幾何尺寸感知與檢測精度還有待進一步提高，以適應復雜場景及高精密裝配焊接需求。
2）焊接工藝規劃仍依賴于大量工藝試驗數據，而焊接過程自適應控制模型對于焊接動態擾動（熔池流動、熱變形等）的調控能力還有待進一步提升。
3）數字孿生方面需進一步提升建模保真水平，深度融合實時數據，逐步從“虛擬映射”向“預測-優化-控制”一體化演進。
4）仿生機器人方面需要充分借助人工智能及生產大數據挖掘技術，提高機器人對生產環境、工件、人員、材料及質量等維度的融合感知分析能力，使機器人焊接技術向智能化、柔性化方向發展。
參考文獻
[1] TAVARES P，LIMA J，COSTA P，et al. Multiple manipulators path planning using double A*[J].Industrial Robot：An International Journal，2016，43（6）：657-664.
[2] WANG X W，GAO J，ZHOU X，e t a l. Path planning for the gantry welding robot system based on improved RRT*[J]. Robotics and Computer-Integrated Manufacturing，2024，85：102643.
[3] SUH J，GONG J，OH S. Fast sampling-based costaware path planning with nonmyopic extensions using cross entropy[J]. IEEE Transactions on Robotics，2017，33（6）：1313-1326.
[4] SRIRANGAN A，PAULRGAJ S. Multi-response optimization of process parameters for TIG welding of Incoloy 800HT by Taguchi grey relational analysis[J]. Engineering Science and Technology，2016，19（2）：811-817.
[5] SRIVASTAVA S，GARG R. Process parameter optimization of gas metal arc welding on IS：2062 mild steel using response surface methodology[J]. Journal of Manufacturing Processes，2017，25：296-305.
[6] DONG H，CONG M，ZHANG Y M，et al. Real time welding parameter prediction for desired character performance：Proceedings of the 2017 IEEE International Conference on Robotics and Automation （ICRA）[C]. USA：IEEE，2017.
[7] DAVIS T，NGO P，SHIN Y. Multi-level fuzzy control of friction s t i r welding power[J]. The International Journal of Advanced Manufacturing Technology，2012，59（5）：559-567.
[8] HU P F，HUANG J S，ZENG M. Application of fuzzy control method in gas metal arc welding[J]. The International Journal of Advanced Manufacturing Technology，2017，92（5）：1769-1775.
[9] 鮑亮亮，嚴文榮，樊云博，等. 石化工藝管道氬弧智能打底焊接技術研究[J]. 材料導報，2023，37（S2）：358-361．
[10] HONG L，WANG B S， XU Z Q，et al. Research on o f f-l i n e programming method o f s p a t i a l intersection curve welding based on VTK[J]. The International Journal of Advanced ManufacturingTechnology，2020，106（5）：1587-1599.
[11] TANG Q C，MA L，ZHAO D，et al. A dualrobot cooperative arc welding path planning algorithm based on multi-objective cross-entropy optimization[J]. Robotics and Computer-IntegratedManufacturing，2024，89：102760.
[12] ZHOU X，WANG X W，XIE Z H，et al. Online obstacle avoidance path planning and application for arc welding robot[J]. Robotics and Computer-Integrated Manufacturing，2022，78：102413.
[13] ZHANG K，YAN M Z，HUANG T Y，et a l. 3D reconstruction of complex spatial weld seam for autonomous welding by laser structured light scanning[J]. Journal of Manufacturing Processes，2019，39：200-207.
[14] ZHANG Y K，GENG Y S，TIAN X C，et al. Feature extraction and robot path planning method in 3D vision-guided welding for multi-blade wheel structures[J]. Optics and Lasers in Engineering，2024，176：108066.
[15] XU F J，HOU Z，XIAO R Q，et al. A novel welding path generation method for robotic multilayer multi-pass welding based on weld seam feature point[J]. Measurement，2023，216：112910.
[16] SHEN Y，GAO Y Q，YUAN M X，et al. Multiobjective immune optimization of path planning for ship welding robot [J]. Electronics 2023，12（9）：2040.
[17] TAN Y S，ZHANG Z，LAO Y L，et al. Path planning for spot welding robots based on improved ant colony algorithm[J]. Robotica，2023，41（3）：926-938.
[18] WANG X W，YAN Y X，GU X S. Spot welding robot path planning using intelligent algorithm[J]. Journal of Manufacturing Processes，2019，42：1-10.
[19] MA S，CHEN Z Y，ZHANG D，et al. Interpretable multi-task neural network modeling and particle swarm optimization of process parameters in laser welding[J]. Knowledge-Based Systems，2024，300：112116.
[20] LIAO SH. Expert system methodologies and applications—a decade review from 1995 to 2004[J]. Expert Systems with Applications，2005，28（1）：93-103.
[21] XIONG X H，WANG C，WANG F S，et a l. Optimization of process parameters for induction welding of composite materials based on NSGAII and BP neural network[J]. Materials Today Communications，2022，33：104749.
[22] ZHANG Y L，WEI Y H，PU J，et al. Development and application of knowledge-based software for railcar frame welding process[J]. The International Journal of Advanced Manufacturing Technology，2021，112：273-284.
[23] 黃永生．計算機輔助焊接工藝設計系統[J]．機械設計與制造，2011（1）：100-101．
[24] 劉立鵬，魏艷紅，梁寧，等. 不銹鋼焊接性分析與焊接工藝設計專家系統[J]. 焊接技術，2009，38（7）：30-34．
[25] 朱廣明，華亮，趙佳皓，等．CSSA-DWNN算法的機器人焊接工藝參數優化研究[J]．實驗室研究與探索，2023，42（7）：48-53．
[26] WANG X W，CHEN Q，SUN H，et al. GMAW welding procedure expert system based on machine learning[J]. Intelligence & Robotics，2023，3（1）：56-75.
[27] XIE X C，SUN S J，CHEN J S，et al. Welding process expert system based on industrial internet and neural network：Proceedings of the 2023 24th International Conference on Electronic Packaging Technology（ICEPT）[C]. USA：IEEE，2023.
[28] WANG B C，SUN L，F(xiàn)REIHEIT T. Intelligent welding system technologies：State-of-the-art review and perspectives[J]. Journal of Manufacturing Systems，2020，56：373-391.
[29] 陳浩宇．基于深度學習的快頻脈沖TIG焊熔透識別及控制[D]．廣州：華南理工大學，2022．
[30] XIAO R Q，XU F J，HOU Z，et a l. LSFPtracker： An autonomous laser stripe feature point extraction algorithm based on siamese network for robotic welding seam tracking[J]. IEEE Transactions on Industrial Electronics，2024，71（1）：1037-1048.
[31] XIAO R Q，XU Y L，HOU Z，et al. An adaptive feature extraction algorithm for multiple typical seam tracking based on vision sensor in robotic arc welding[J]. Sensors and Actuators A：Physical，2019，297：111533.
[32] SHI Y，ZHANG G，LI C K，et al. Weld pool oscillation frequency in pulsed gas tungsten arc welding with varying weld penetration：Proceedings of the 2015 IEEE International Conference on Automation Science and Engineering（CASE）[C].USA：IEEE，2015.
[33] SHI Y H，WANG Z S，LIANG ZY，et al. A welding seam tracking algorithm adaptive to variable groove type：An interactive segmentation passive vision method[J]. Optics & Laser Technology，2025，181：111861.
[34] WANG W Y，SUN H H，CHEN C，e t a l . Autonomous path generation for side-seal welding of composite plate billets based on binocular vision and lightweight network VGG16-UNet[J]. Robotics and Computer-Integrated Manufacturing，2025，94：102969.
[35] WANG Z M，CHEN H Y，ZHONG Q M，et al. Recognition of penetration state in GTAW based onvision transformer using weld pool image[J]. The International Journal of Advanced Manufacturing Technology，2022，119（7）：5439-5452.
[36] ZHANG X D，WANG F，CHEN Y R，et a l.Weld joint penetration state sequential identification algorithm based on representation learning of weld images[J]. Journal of Manufacturing Processes，2024，120：192-204.
[37] 于鵬，蔡正標，趙明明，等. 基于焊接電信號頻域特征的焊接過程穩定性評估[J]. 焊接學報，2023，44（4）：105-110．
[38] MAZLAN A，DANIYAL H，MOHAMED A，et al. Monitoring the quality of welding based on welding current and ste analysis[J]. IOP Conference Series：Materials Science and Engineering，2017，257（1）：012043.
[39] XU F J，XU Y L，ZHANG H J，et al. Application of sensing technology in intelligent robotic arc welding：A review[J]. Journal of Manufacturing Processes，2022，79：854-880.
[40] 徐興旺. 基于多模態融合的焊縫熔深協同測控技術研究[D]. 南京：南京理工大學，2023．
[41] NA L，GU F，XU Y L，et al. Real-time monitoring of welding path in pulse metal-inert gas robotic welding using a dual-microphone array[J]. The International Journal of Advanced Manufacturing Technology，2017，90（9）： 2955-2968.
[42] FENG Y H，CHEN Z Y，WANG D L，et al. Deep welding：A deep learning enhanced approach to GTAW using multisource sensing images[J]. IEEE Transactions on Industrial Informatics，2020，16（1）：465-474.
[43] CHEN C，XIAO R Q，CHEN H B，e t a l .Prediction of welding quality characteristics during pulsed GTAW process of aluminum al loy by multisensory fusion and hybrid network model[J].Journal of Manufacturing Processes，2021，68：209-224.
[44] YU R W，TAN X X，HE S，et al. Monitoring of robot trajectory deviation based on multimodal fusion perception in WAAM process[J]. Measurement，2024，224：113933.
[45] CHEN S B，CHEN X Z，QIU T，et al. Acquisition of weld seam dimensional position information for arc welding robot based on vision computing[J].Journal of Intelligent and Robotic Systems，2005，43（1）：77-97.
[46] 陳華斌，肖潤泉，陳善本. 焊接機器人視覺感知及智能化焊接關鍵技術研究進展[J]. 焊接學報，2024，45：1-9．
[47] 陳華斌，陳善本. 復雜場景下的焊接智能制造中的信息感知與控制方法[J]. 金屬學報，2022，58：541-550．
[48] 丁東紅，黃榮，張顯程，等. 電弧增材制造研究進展：多源信息傳感[ J ] . 焊接技術，2022，51（10）：1-20，113．
[49] 郭韜. 窄間隙MAG焊擺動電弧參數及焊縫跟蹤方法研究[D]. 長沙：湘潭大學，2021．
[50] 盧維佳，高向東，張南峰，等. 模糊控制技術在電弧焊焊縫自動跟蹤中的應用[J]. 制造技術與機床，2017（7）：50-54．
[51] 王嘉昕. 窄間隙熱絲TIG打底焊全熔透視覺傳感與智能控制[D]. 蘭州：蘭州理工大學，2023．
[52] 朱明，雷潤吉，翁軍，等. 圖像自動增強與注意力機制深度學習的MIG焊縫跟蹤系統[J]. 焊接學報，2024，45（11）：90-94．
[53] WU D，CHEN H B，HUANG Y M. Online monitoring and model-free adaptive control of weld penetration in VPPAW based on extreme learning machine[J]. IEEE Transactions on Indust r i a lInformatics，2019，15（5）：2732-2740.
[54] 周躍龍. 基于激光視覺的焊縫檢測與跟蹤系統研究[D]. 廣州：廣東工業大學，2021．
[55] GUO H F，ZHU Y X，ZHANG Y，et al. A digital twin-based layout optimization method for discrete manufacturing workshop[J]. The International Journal of Advanced Manufacturing Technology，2021，112：1307-1318.
[56] 陶飛，程穎，程江峰，等. 數字孿生車間信息物理融合理論與技術[J]. 計算機集成制造系統，2017，23（8）：1603-1611．
[57] WANG Q Y，JIAO W H，WANG P，et al. Digital twin for human-robot interactive welding and welder behavior analysis[J]. IEEE/CAA Journal of Automatica Sinica，2021，8（2）：334-343.
[58] ZHANG Q L，WEI Y，LIU Z，et al. A framework for service-oriented digital twin systems for discrete workshops and its practical case study[J]. Systems，2023，11（3）：156.
[59] LIU J F，JI Q K，ZHANG X H，et al. Digital twin model-driven capacity evaluation and scheduling optimization for ship welding production line[J]. Journal of Intelligent Manufacturing，2024，35（7）：3353-3375.
[60] WANG X W，HUA Y，GAO J，et al. Digital twin implementation of autonomous planning arc welding robot system[J]. Complex System Modeling and Simulation，2023，3（3）：236-251.
[61] TABAR R，KRISTINA W，RIKARD S，et al. Efficient spot welding sequence optimization in a geometry assurance digital twin[J]. Journal of Mechanical Design，2020，142（10）：102001.
[62] ZHANG Q L，XIAO R，LIU Z，et al. Process simulation and optimization of arc welding robot workstation based on digital twin[J]. Machines，2023，11（1）：11010053.
[63] TAO J，NOR N，ABDULLAH A. Acoustic signalbased automated control of welding penetration using digital twin technology[J]. Mechanical Systems and Signal Processing，2024，208：110962.
[64] WANG Q Y，JIAO W H，ZHANG YM. Deep learning-empowered digital twin for visualized weld joint growth monitoring and penetration control[J].Journal of Manufacturing Systems，2020，57：429-439.
[65] DONG J W，HU J M，LUO Z. Quality monitoring of resistance spot welding based on a digital twin[J/OL]. Metals，2023，13（4）：799. DOI：https://doi.org/10.3390/metals13040799.
[66] 朱輝杰. 優傲機器人：協作機器人市場已進入爆發期[J]. 智能制造，2019（10）：13-15．
[67] WANG Q Y，CHENG Y C，JIAO W H，et al.Virtual reality human-robot collaborative welding：A case study of weaving gas tungsten arc welding[J].Journal of Manufacturing Processes，2019，48：210-217.
[68] LIU Y W，JIANG H Z，XU Z H. Development of novel fish-inspired robot with variable stiffness[J].Ocean Engineering，2024，305：118047.
[69] LU X，WU Y L，CHEN J，et al. A high liftoff speed insect-scale aerial robot direct-driven with piezoelectric bimorph PZT actuator[J/OL]. Chinese Journal of Aeronautics，2025：103494. DOI：10.1016/j.cja.2025.103494.
[70] Q I U H F，ZHANG J Y，ZHAO J，e t a l .Exploratory research of intelligent gecko-inspiredrobot based on integrated design and experiment[J].Heliyon，2024，10（17）：e37375.
[71] SUN Z Y，YANG H，MA Y F，et al. BIT-DMR：A humanoid dual-arm mobile robot for complexrescue operations[J]. IEEE Robotics and AutomationLetters，2022，7（2）：802-809.
