中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

電感耦合等離子體原子發(fā)射光譜法測(cè)定純銀鍍金首飾中11種有害元素



摘 要： 建立了準(zhǔn)確測(cè)定純銀鍍金首飾中金質(zhì)量及有害元素的電感耦合等離子體原子發(fā)射光譜法。選擇N，N-二甲基乙酰胺將純銀鍍金首飾的表面處理干凈，然后將樣品剪成段狀。采用氯化銨穩(wěn)定并絡(luò)合銀離子，將溶液中銀徹底與金分離，消除溶液中銀對(duì)金中有害元素測(cè)定的干擾，烘干后稱量金的質(zhì)量，再用王水溶解金，以電感耦合等離子體原子發(fā)射光譜法測(cè)定金中鎳、鉍、鎘、鈷、錳、鉛、鉻、銻、砷、硒、汞11種有害元素的含量。結(jié)果表明，11種有害元素的質(zhì)量濃度在0.00~10.00 μg/mL范圍內(nèi)與光譜強(qiáng)度具有良好的線性關(guān)系，相關(guān)系數(shù)均大于0.999，方法檢出限為1~3 mg/kg，定量限為3~10 mg/kg。實(shí)際樣品測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差不大于5.00%（n=6），加標(biāo)回收率為93.3%~108.0%。該方法適用于純銀鍍金首飾中金及11種有害元素含量的測(cè)定。

關(guān)鍵詞： 純銀鍍金； 有害元素； 質(zhì)量； 電感耦合等離子體原子發(fā)射光譜法； 首飾



黃金作為貨幣具有保值特性，在貴金屬首飾中，黃金首飾備受青睞。然而純金價(jià)格昂貴，為了滿足不同經(jīng)濟(jì)群體的需求，商家便生產(chǎn)了許多純銀鍍金的產(chǎn)品[1?4]。純銀鍍金首飾內(nèi)部為銀，外層是薄薄的金，部分首飾外表面有涂層用于美觀。貴金屬首飾貼身佩戴，其安全性備受關(guān)注。按照 GB 28480—2012《飾品　有害元素限量的規(guī)定》，檢測(cè)貴金屬飾品中有害元素含量是首飾檢驗(yàn)的關(guān)鍵環(huán)節(jié)。國(guó)際上眾多領(lǐng)域強(qiáng)制檢測(cè)貴金屬中的有害元素，如砷、鉻、鉛、汞、鎘，還有鎳、鉍、銻、錳、硒、鈷等。對(duì)于純銀鍍金首飾，因其部分金表面與人體直接接觸，準(zhǔn)確測(cè)定金中有害元素對(duì)保護(hù)佩戴者健康十分重要。

目前，純銀鍍金首飾缺乏國(guó)家標(biāo)準(zhǔn)檢測(cè)方法，影響了貴金屬市場(chǎng)發(fā)展。在檢測(cè)方面，去除首飾表面緊密附著的有機(jī)物涂料層是樣品前處理的關(guān)鍵，手工無(wú)法去除，火燒會(huì)殘留，不利于后續(xù)檢測(cè)。而且，現(xiàn)有檢測(cè)貴金屬有害元素的方法，如王水溶解樣品后用火焰原子吸收光譜法或電感耦合等離子體發(fā)射光譜（ICP-AES）法測(cè)定[5?8]，應(yīng)用于純銀鍍金首飾時(shí)，仍存在諸多問(wèn)題，需要將樣品處理成薄片并剪碎混勻，用硝酸除銀分金，這會(huì)導(dǎo)致金呈碎末難以收集，無(wú)法準(zhǔn)確測(cè)定金質(zhì)量[9?12]；銀基體濃度高，除銀過(guò)程易附著在金內(nèi)表面，影響金質(zhì)量及其中有害元素[13?15]的測(cè)定。

針對(duì)這些問(wèn)題，筆者深入探討了測(cè)定純銀鍍金首飾中金質(zhì)量及金中有害元素的方法。首先選擇合適試劑去除首飾表面涂層或玉石，將樣品剪成段狀，用稀硝酸除銀，解決了溶解銀時(shí)金易碎的問(wèn)題。除銀過(guò)程中，用氯化銨穩(wěn)定并絡(luò)合銀，使銀與金徹底分離，之后用丙酮超聲法清洗純金內(nèi)外表面，消除溶液中銀對(duì)金中有害元素測(cè)定的干擾。烘干后稱量金的質(zhì)量，再用王水溶解金，通過(guò)ICP-AES法測(cè)定金中鎳、鉍、鎘、鈷、錳、鉛、鉻、銻、砷、硒、汞11種有害元素的含量。該方法用于純銀鍍金首飾中金質(zhì)量和有害元素的測(cè)定，效果令人滿意。



1 實(shí)驗(yàn)部分

1.1 主要儀器與試劑

電感耦合等離子體原子發(fā)射光譜儀：iCAP 7600型，美國(guó)賽默飛世爾科技公司。電子天平：AL204型，感量為0.1 mg，瑞士梅特勒-托利多公司。鎳、鉍、鎘、鈷、錳、鉛、鉻、銻、砷、硒、汞單元素標(biāo)準(zhǔn)溶液：質(zhì)量濃度均為1 000 μg/mL，國(guó)家有色金屬及電子材料分析測(cè)試中心。金標(biāo)準(zhǔn)物質(zhì)：標(biāo)準(zhǔn)物質(zhì)編號(hào)為GBW 02792，長(zhǎng)春黃金研究院有限公司。鹽酸、硝酸、丙酮：均為優(yōu)級(jí)純，西隴科學(xué)股份有限公司。乙醇：含量（質(zhì)量分?jǐn)?shù)）為95%，西隴科學(xué)股份有限公司。N，N-二甲基乙酰胺：優(yōu)級(jí)純，武漢克米克生物醫(yī)藥技術(shù)有限公司。首飾樣品：市售。實(shí)驗(yàn)室用水為二級(jí)蒸餾水。

1.2 儀器工作條件

功率：1 150 W；霧化器壓力：220.64 kPa；泵轉(zhuǎn)速：1.50 r/min；輔助氣體流量：1.0 L/min；積分時(shí)間：短波為20 s，長(zhǎng)波為10 s；觀測(cè)方式：軸向。

1.3 實(shí)驗(yàn)方法

1.3.1 溶液配制

氯化銨溶液：20 g/L，稱取5 g氯化銨，置于250 mL燒杯中，攪拌溶解，定容。鎳、鉍、鎘、鈷、錳、鉛、鉻、銻、砷、硒、汞混合標(biāo)準(zhǔn)溶液：質(zhì)量濃度均為100 μg/mL，分別移取10 mL鎳、鉍、鎘、鈷、錳、鉛、鉻、銻、砷、硒、汞單元素標(biāo)準(zhǔn)溶液于100 mL容量瓶中，加入10 mL硝酸，定容。王水：通過(guò)不斷攪拌，將濃鹽酸緩緩加入到濃硝酸中，濃鹽酸與濃硝酸的體積比為3∶1。

1.3.2 樣品處理

將首飾放入400 mL燒杯中，加入80 mL N，N-二甲基乙酰胺試劑，于電爐盤180 ℃低溫加熱至沸騰，并保持20 min，然后將N，N-二甲基乙酰胺傾出，用二次去離子水洗滌首飾3遍，將首飾加熱烘干。用液壓鉗將首飾均勻剪成段狀，使得其長(zhǎng)為1～1.5 cm，將首飾放入400 mL燒杯中，加入80 mL稀硝酸溶液，于200 ℃電爐盤加熱至無(wú)小氣泡產(chǎn)生，即銀全部被溶解。用塑料鑷子將金取出，放入250 mL燒杯中，用稀硝酸溶液洗滌3遍后，再用水洗滌3遍，向燒杯中加入40 mL氯化銨溶液，加熱8 min，將溶液傾出，再用水洗滌3遍。向燒杯中加入30 mL丙酮，將燒杯放入超聲機(jī)中，超聲10 min。超聲結(jié)束后，將丙酮傾出，將燒杯放置于100 ℃電烘箱中加熱30 min，取出燒杯，冷卻至室溫，將金置于分析天平上稱重，即為純銀鍍金首飾中金的質(zhì)量。

稱取0.200 0 g處理后的金樣品，置于25 mL容量瓶中，然后加入5 mL王水，加熱直至完全溶解，冷卻，用水定容至標(biāo)線，混勻，待測(cè)。隨同樣品做空白試驗(yàn)。

1.4 校準(zhǔn)工作曲線的繪制

分別移取0、1.00、3.00、5.00、10.00 mL鎳、鉍、鎘、鈷、錳、鉛、鉻、銻、砷、硒、汞混合標(biāo)準(zhǔn)溶液（100 μg/mL），置于一組100 mL容量瓶中，加5 mL硝酸，以水稀釋至標(biāo)線，混勻，制得11種有害元素的質(zhì)量濃度均分別為0.00、1.00、3.00、5.00、10.00 μg/mL的系列混合標(biāo)準(zhǔn)工作溶液。



2 結(jié)果與討論

2.1 樣品處理試劑的選擇

準(zhǔn)確測(cè)定純銀鍍金首飾的質(zhì)量及其有害元素的質(zhì)量分?jǐn)?shù)，首要步驟是去除樣品表面的玉石等裝飾物。由于這些裝飾物多使用有機(jī)試劑膠黏，依據(jù)相似相溶原理，需挑選合適的有機(jī)試劑來(lái)徹底清潔純銀鍍金首飾的表面。

試驗(yàn)選取了表面粘有寶玉石等材料的純銀鍍金飾品，分別采用實(shí)驗(yàn)室常用的有機(jī)試劑乙醇、丙酮、N，N-二甲基乙酰胺進(jìn)行浸泡處理。將浸泡樣品置于180 ℃電爐盤加熱至沸騰，并持續(xù)保持20 min。試驗(yàn)結(jié)果顯示，經(jīng)乙醇和丙酮浸泡的樣品，其表面的膠仍有殘留；而使用N，N-二甲基乙酰胺浸泡的樣品，表面處理得極為干凈，由此確定選擇N，N-二甲基乙酰胺來(lái)處理純銀鍍金首飾表面的裝飾品及其膠狀有機(jī)物。

從N，N-二甲基乙酰胺的特性分析，它屬于強(qiáng)極性非質(zhì)子化溶劑，具備溶解多種化合物的能力，能夠?qū)⑹罪棻砻娴哪z狀有機(jī)物處理得十分干凈。

2.2 分金硝酸濃度的選擇

根據(jù)反應(yīng)原理，金不能溶于硝酸，而銀能被硝酸溶解，所以可以利用硝酸將純銀鍍金首飾中的金和銀分離，為后續(xù)準(zhǔn)確測(cè)定金中的有害元素提供前提條件。硝酸濃度不同，金和銀的分離效果不同，配制硝酸與水的體積比分別為1∶1、1∶2、1∶3、1∶4和1∶5的硝酸溶液。用液壓鉗將首飾均勻剪成段狀，使得其長(zhǎng)為1～1.5 cm，將2.1處理好的首飾放入400 mL燒杯中，分別加入不同濃度的80 mL硝酸溶液，于200 ℃電爐盤加熱至無(wú)小氣泡產(chǎn)生，對(duì)比不同濃度硝酸分離金和銀的效果，具體結(jié)果見表1。由表1可知，硝酸濃度過(guò)高，會(huì)導(dǎo)致銀與硝酸反應(yīng)劇烈，分離時(shí)金會(huì)碎掉；硝酸濃度過(guò)低，會(huì)使金銀分離時(shí)間過(guò)長(zhǎng)，當(dāng)硝酸與水體積比為1∶3時(shí)，金和銀的分離效果最好，且分離時(shí)間較短，故選擇硝酸與水體積比為1∶3。



表1   不同濃度硝酸分離金和銀的效果

Tab. 1   Effect of Different Concentrations of Nitric Acid on Separating Gold and Silver



2.3 加入氯化銨和丙酮超聲

根據(jù)絡(luò)合反應(yīng)原理，氯離子可絡(luò)合附著在金表面的銀離子，含氯的鹽中只有氯化銨為含氯的非金屬鹽，其他均為含氯的金屬鹽，其引入會(huì)帶來(lái)雜質(zhì)，影響測(cè)試準(zhǔn)確性，所以選擇氯化銨徹底去除金表面的銀離子。氯離子的引入使附著在金表面的銀離子絡(luò)合，其反應(yīng)機(jī)理為氯離子和銀離子會(huì)生成沉淀，吸附至金表面，氯化銀沉淀與過(guò)量的氯離子生產(chǎn)銀的絡(luò)合物而從金表面脫落，實(shí)現(xiàn)銀與金分離。然后，加入丙酮浸沒(méi)樣品，采用超聲去除金表面雜質(zhì)及有機(jī)物，得到的金樣品可以直接稱量質(zhì)量以及用于后續(xù)金中雜質(zhì)的測(cè)定。

2.4 線性方程與檢出限

在1.2儀器工作條件下，對(duì)系列混合標(biāo)準(zhǔn)工作溶液進(jìn)行測(cè)定，以11種有害元素的質(zhì)量濃度（x）為橫坐標(biāo)，發(fā)射光譜強(qiáng)度（y）為縱坐標(biāo)，繪制標(biāo)準(zhǔn)工作曲線，計(jì)算線性方程和相關(guān)系數(shù)。連續(xù)測(cè)定基體空白溶液11次，并計(jì)算標(biāo)準(zhǔn)偏差，以3倍標(biāo)準(zhǔn)偏差對(duì)應(yīng)的質(zhì)量濃度作為方法檢出限，以10倍標(biāo)準(zhǔn)偏差對(duì)應(yīng)的質(zhì)量濃度作為方法定量限。11種有害元素的質(zhì)量濃度線性范圍、線性方程、相關(guān)系數(shù)、檢出限及定量限見表2。由表2可知，11種有害元素的質(zhì)量濃度在0.00~10.00 μg/mL范圍內(nèi)與光譜強(qiáng)度具有良好的線性關(guān)系，線性相關(guān)系數(shù)均大于0.999，方法檢出限為1~3 mg/kg，定量限為3~10 mg/kg，表明該方法靈敏度較高，適于定量。



表2   線性范圍、線性方程、相關(guān)系數(shù)、檢出限及定量限

Tab. 2   Linear range, linear equation, correlation coefficient, detection limit, and quantification limit



2.5 精密度試驗(yàn)

選擇3種純銀鍍金樣品，編號(hào)分別為1#、2#、3#，標(biāo)稱金的質(zhì)量分別為0.88、0.52、1.00 g，每種樣品各3個(gè)。按照1.3.2方法對(duì)樣品進(jìn)行處理，并測(cè)定3種純銀鍍金樣品中金的質(zhì)量，結(jié)果數(shù)據(jù)見表3。由表3可知，3種純銀鍍金樣品中金質(zhì)量的平均測(cè)定值分別為0.89、0.51、0.99 g，與標(biāo)稱值基本一致；測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差為0.82%~1.21%，表明測(cè)得金的質(zhì)量符合樣品的標(biāo)稱質(zhì)量，而且同種樣品之間的精密度較好。

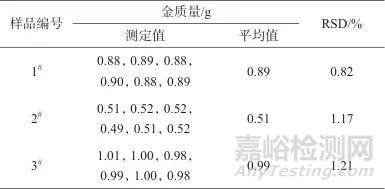

表3   金質(zhì)量精密度試驗(yàn)結(jié)果

Tab. 3   Precision test results of gold quality



稱取0.200 0 g上述處理后的3種純銀鍍金樣品，分別置于25 mL容量瓶中，加入5 mL王水，加熱直至完全溶解，冷卻后，用水定容至標(biāo)線，混勻，在1.2儀器工作條件下，進(jìn)行６次平行測(cè)定，試驗(yàn)結(jié)果見表4。由表4可知，3種純銀鍍金樣品中11種有害元素測(cè)定結(jié)果的相對(duì)標(biāo)準(zhǔn)偏差不大于5.00%（n=6），表明該方法具有較好的精密度，可以將金表面的膠和附著的銀去除完全，滿足分析要求。

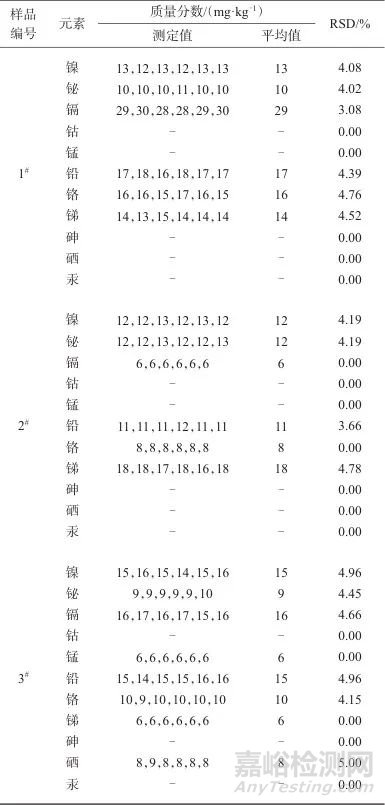

表4   11種有害元素質(zhì)量分?jǐn)?shù)精密度試驗(yàn)結(jié)果

Tab. 4   Precision test results of mass fractions of 11 harmful elements

注：“-”表示未檢出。



2.6 加標(biāo)回收試驗(yàn)

選取處理后的上述1#純銀鍍金樣品，分別加入5、15、25 mg/kg低、中、高3種濃度水平的標(biāo)準(zhǔn)溶液，進(jìn)行加標(biāo)回收試驗(yàn)，測(cè)定結(jié)果見表5。由表5可知，在3種濃度水平下，樣品的加標(biāo)回收率為93.3%~108.0%，表明該方法具有較高的準(zhǔn)確度，滿足分析要求，適用于純銀鍍金產(chǎn)品中11種有害元素含量的準(zhǔn)確測(cè)定。

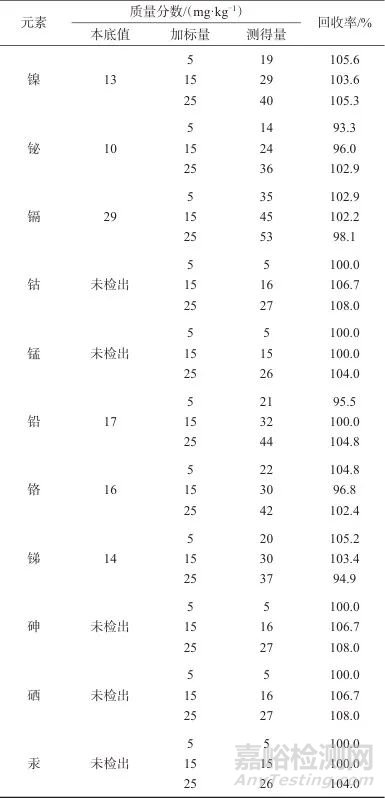

表5   樣品加標(biāo)回收試驗(yàn)結(jié)果

Tab. 5   Sample spiked recovery test results



3 結(jié)論

針對(duì)當(dāng)前純銀鍍金首飾面臨的無(wú)法精準(zhǔn)測(cè)定金質(zhì)量及金中有害元素含量的難題，提出了一套行之有效的解決方案。首先，利用N，N-二甲基乙酰胺試劑對(duì)純銀鍍金樣品表面進(jìn)行處理，有效去除表面的膠狀物質(zhì)，避免其對(duì)后續(xù)檢測(cè)產(chǎn)生干擾。接著，將樣品剪成段狀，采用1∶3的硝酸溶液溶解銀，成功攻克了傳統(tǒng)方法中溶解銀時(shí)金易碎的難關(guān)。在分離除銀階段，利用氯化銨穩(wěn)定并絡(luò)合銀離子，實(shí)現(xiàn)了溶液中銀與金的徹底分離，隨后借助丙酮超聲法清洗純金內(nèi)外表面，確保溶液中的銀不會(huì)對(duì)金中有害元素的測(cè)定造成干擾。

該方法操作簡(jiǎn)便、快速，精密度和準(zhǔn)確度均能滿足測(cè)定要求。目前，已在純銀鍍金產(chǎn)品中金及其有害元素的測(cè)定領(lǐng)域得到廣泛應(yīng)用，為規(guī)范純銀鍍金首飾市場(chǎng)、保障消費(fèi)者健康提供了有力支持。展望未來(lái)，隨著技術(shù)的不斷優(yōu)化與完善，該方法有望進(jìn)一步拓展應(yīng)用范圍，推動(dòng)整個(gè)貴金屬飾品檢測(cè)行業(yè)邁向更高水平，為相關(guān)領(lǐng)域的質(zhì)量把控和安全監(jiān)管持續(xù)貢獻(xiàn)力量。



參考文獻(xiàn)

1 蘇彬，張偉，吳躍民，等.雙面銀鍍金互連材料原子氧防護(hù)性能分析［Ｊ］.航天器工程，2022，31（5）：95．
    SU Bin， ZHANG Wei， WU Yuemin， et al. Analysis of atomic oxygen protection performance of double sided silver gold plated interconnection materials ［J］. Aerospace Engineering， 2022， 31 （5）： 95.

2 劉森，張磊，楊斌，等.紅外探測(cè)器制備中不同鍍金層的對(duì)比分析［Ｊ］. 激光與紅外，2023，53（10）：1 552．
    LIU Sen， ZHANG Lei， YANG Bin， et al. Comparative analysis of different gold plating layers in the preparation of infrared detectors ［J］. Laser and Infrared， 2023， 53（10）： 1 552.

3 張穎， 李雪， 劉彥伯， 等. 貴金屬超薄鍍層厚度的超聲顯微測(cè)量 ［ J］. 貴金屬， 2022， 43（4）： 56.
    ZHANG Ying， LI Xue， LIU Yanbo， et al. Ultrasonic microscopic measurement of thickness of ultra thin coatings on precious metals ［J］. Precious Metals， 2022， 43 （4）： 56.

4 鄭利珊. 一種環(huán)保黃金首飾電鑄工藝及電鑄層性能的研究［D］.武漢： 中國(guó)地質(zhì)大學(xué)， 2019．
    ZHENG Lishan. Research on an environmentally friendly gold jewelry electroplating process and the properties of the electroplated layer ［D］. Wuhan： China University of Geosciences， 2019.

5 楊桂群，黃栩嶠，曹小勇，等. 電感耦合等離子體原子發(fā)射光譜法測(cè)定金覆蓋層產(chǎn)品金質(zhì)量及金厚度方法研究［Ｊ］. 中國(guó)寶玉石， 2024， 185（6）： 2．
    YANG Guiqun， HUANG Xuqiao， CAO Xiaoyong， et al. Study on the method for determining the gold quality and thickness of gold coating products by inductively coupled plasma atomic emission spectroscopy ［J］. Chinese Journal of Gems and Jade， 2024， 185（6）： 2.

6 伏榮進(jìn)， 曲蔚， 華毅超， 等. ICP-AES法測(cè)定金箔的含金量［J］. 中國(guó)測(cè)試， 2007（3）： 70.
    FU Rongjin， QU Wei， HUA Yichao， et al. Determination of gold content in gold foil by ICP-AES method ［J］ China Test， 2007 （3）： 70.

7 馬王蕊，姚艷波，林波，等.萃取分離-重量法和電感耦合等離子體原子發(fā)射光譜法分別測(cè)定金鉑廢液中金和鉑［J］.冶金分析，2022， 42（12）： 52.
    MA Wangrui，YAO Yanbo，LIN Bo，et al. Respective determination of gold and platinum in gold-platinum waste liquid by gravimetry and inductively coupled plasma atomic emission spectrometry with extraction separation［J］. Metallurgical Analysis， 2022， 42（12）： 52.

8 陳素萍，傅義振. 電感耦合等離子體原子發(fā)射光譜法-差減法測(cè)定高黃金中金的含量［J］. 福建分析測(cè)試， 2020， 29（1）： 46.
    CHEN Suping，F(xiàn)U Yizhen. Determination of gold in high purity gold by inductively coupled plasma atomic emission spectro-metry differential subtraction method［J］. Fujian Analysis & Testing， 2020， 29（1）： 46.

9 黃靖宇，黃杏?jì)?，曹小勇，? 鍍金產(chǎn)品的金質(zhì)量及含量研究［Ｊ］. 廣東化工， 2022， 49（22）： 201．
    HUANG Jingyu， HUANG Xingjiao， CAO Xiaoyong， et al. Study on gold quality and content of gold plated products ［J］. Guangdong Chemical Industry， 2022， 49（22）： 201.

10 黃近丹，鄭榮華，張文芳，等. 熒光能譜法對(duì)鍍金飾品的測(cè)定［J］. 冶金分析， 1999（5）： 44．
    HUANG Jindan， ZHENG Ronghua， ZHANG Wenfang， et al. Determination of gold plated jewelry by fluorescence spectroscopy ［J］. Metallurgical Analysis， 1999（5）： 44.

11 易琳，趙敏，劉杏利，等. 3D打印專用金粉金含量測(cè)試分析研究［J］. 中國(guó)檢驗(yàn)檢測(cè)，2023，31（1）： 30.
    YI Lin， ZHAO Min， LIU Xingli，et al. Test and analysis of gold content in gold powder for 3D printing［J］. China Inspection Body & Laboratory， 2023， 31（1）： 30.

12 劉雪松，李桂華，胡建華，等.鍍銠白色18K金飾品中金量的測(cè)定［J］.黃金， 2022， 43（7）： 88.
    LIU Xuesong，LI Guihua，HU Jianhua，et al. Study on gold content determination in rhodium-plated white 18 K gold jewelry［J］. Gold， 2022， 43（7）： 88.

13 劉苢，張貝貝，盧威，等. 能量色散X射線熒光光譜儀校準(zhǔn)工作問(wèn)題探討［J］. 計(jì)量與測(cè)試技術(shù)，2023，50（1）： 31.
    LIU Yi， ZHANG Beibei， LU Wei， et al. Discussion on calibration of energy dispersive X-ray fluorescence spectrometer［J］. Metrology & Measurement Technique， 2023， 50（1）： 31.

14 王黎明. 貴金屬實(shí)驗(yàn)室檢測(cè)結(jié)果準(zhǔn)確性影響因素研究［J］. 產(chǎn)品可靠性報(bào)告， 2023（9）： 86.
    WANG Liming. Study on influencing factors of accuracy of laboratory detection results of precious metals［J］. Reliability Reports， 2023（9）： 86.

15 劉芳美. 火試金重量法結(jié)合電感耦合等離子體原子發(fā)射光譜法測(cè)定分金渣中金銀鉑鈀［Ｊ］. 冶金分析， 2022， 42（3）： 26．
    LIU Fangmei. Determination of gold， silver， platinum， and palladium in gold slag by fire assay weight method combined with inductively coupled plasma atomic emission spectroscopy ［J］. Metallurgical Analysis， 2022， 42（3）： 26.
