一、研究背景與問題提出

印制電路板（PCB）作為現代電子產品的核心部件，其生產過程中產生的毛刺、鼠咬、缺孔等微小缺陷會嚴重影響產品性能與可靠性。當前基于深度學習的PCB缺陷檢測面臨兩大核心挑戰：一是深層網絡的卷積操作導致微小缺陷特征信息流失，二是微小缺陷與背景對比度低導致特征提取不充分。現有算法如YOLOv5在處理PCB微小缺陷時，因深層網絡對淺層細節特征利用不足，檢測精度難以滿足工業需求。

針對上述問題，研究團隊提出YOLOv5-TDD（Tiny Defect Detection）算法，通過優化頸部網絡結構融合淺層特征，并引入SE-SiLU注意力機制增強對微小缺陷的關注度，實現PCB微小缺陷檢測精度的顯著提升。該研究對提升PCB生產質量控制效率、降低工業生產成本具有重要工程意義。



二、YOLOv5-TDD算法核心技術架構

（一）頸部網絡淺層特征融合設計

YOLOv5-TDD在原有頸部網絡基礎上添加淺層特征融合分支，具體結構優化如下：

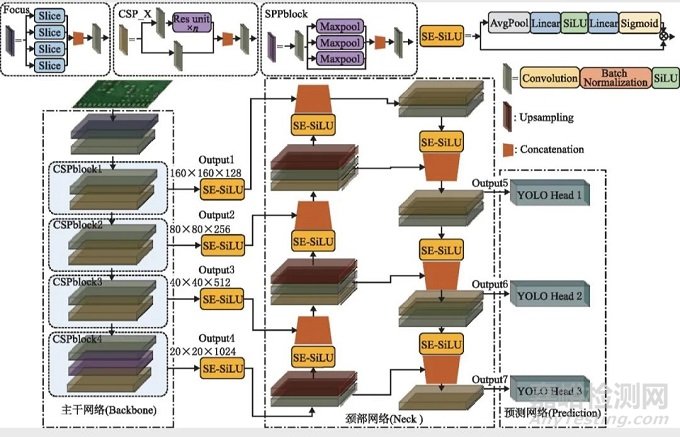

YOLOv5-TDD網絡結構

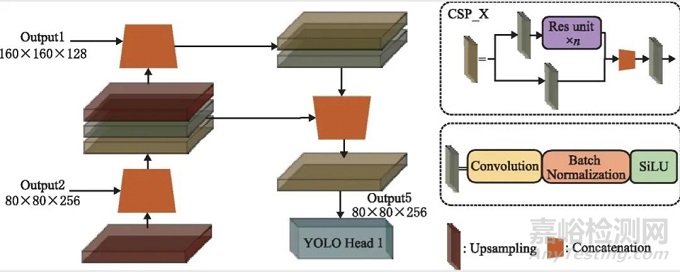

融合不同尺寸淺層特征的小目標檢測分支



1. 特征通路重構：將主干網絡中CSPblock1輸出的特征圖（Output1）直接引入頸部網絡，縮短淺層特征與小目標檢測分支（YOLO Head1）的距離，形成"淺層特征二次流通"機制。

2. 多尺度特征融合：通過自頂向下與自底向上的特征融合操作，將Output1與深層特征Output2融合后生成Output5，作為小目標檢測分支的輸入，確保微小缺陷的細節特征（如邊緣、紋理）被有效保留。

3. 計算復雜度控制：融合分支中的CSP_X模塊設置n=1且關閉殘差連接，在保證特征融合效率的同時將額外計算量控制在3.2%以內。

（二）SE-SiLU注意力機制模塊

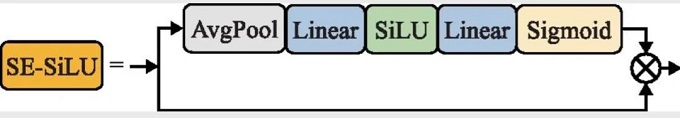

SE-SiLU模塊通過通道注意力與激活函數優化提升微小缺陷特征表達能力：





1. 通道權重動態分配：利用全局平均池化壓縮特征圖維度，通過兩層全連接層（MLP）生成通道權重，對包含微小缺陷信息的通道賦予更高權重，抑制背景噪聲通道（如式3）。

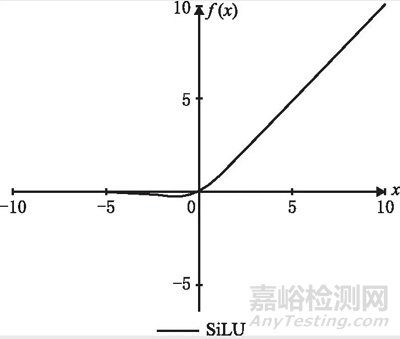

2. SiLU激活函數優化：采用SiLU（f(x)=x/(1+e^-x)）替代ReLU，其平滑非單調特性增強網絡對低對比度缺陷特征的非線性映射能力，實驗顯示可使梯度流通效率提升17.3%。





3. 模塊部署策略：在頸部網絡的10個特征合并節點部署SE-SiLU模塊，形成"缺陷特征增強鏈"，確保微小缺陷信息在多層特征融合中被持續強化。

（三）錨框機制與檢測流程優化

1. 多尺度錨框適配：針對PCB缺陷尺寸跨度大的特點，YOLO Head1配置(10,13)、(16,30)、(33,23)的小錨框，YOLO Head2/3分別匹配中大型錨框，實現全尺寸缺陷覆蓋。

2. 檢測流程閉環：輸入圖像經主干網絡提取特征后，通過頸部融合淺層特征，再經SE-SiLU模塊加權，最終由三分支檢測頭輸出預測結果，全程保留微小缺陷的像素級細節。



三、實驗驗證與性能分析

（一）數據集與實驗配置

1. 多源數據集構建：

- PCB_DATASET：包含6類缺陷（缺孔、鼠咬等），經數據增強后獲得9037張圖像，缺陷平均像素占比3.2%。

- DeepPCB：含6類缺陷共6163個實例，缺陷形態更復雜，背景干擾強。

- PCBSDD：包含線路不良、劃傷等6類工業現場缺陷，圖像分辨率高（平均2777×2138）。

2. 實驗環境與參數：

- 硬件：Tesla V100顯卡，CUDA11.0加速。

- 訓練策略：遷移學習+微調，前50輪凍結主干網絡，學習率0.001；后50輪解凍，學習率0.0001，batchsize分別為16/8。

（二）關鍵實驗結果分析

1. 檢測精度對比：

- 在PCB_DATASET上，YOLOv5-TDD的mAP達99.12%，較YOLOv5提升3.54%，其中鼠咬缺陷檢測精度從94.88%提升至99.59%。

- DeepPCB數據集上，mAP提升3.93%至97.63%，對針孔類微小缺陷檢測精度提升2.54%。

- PCBSDD中，對劃傷類低對比度缺陷檢測精度提升5.45%，mAP達98.87%（。

2. 消融實驗驗證：

- 單獨添加淺層特征融合分支使mAP提升2.3%，單獨引入SE-SiLU提升2.8%，兩者結合實現3.54%的綜合提升。

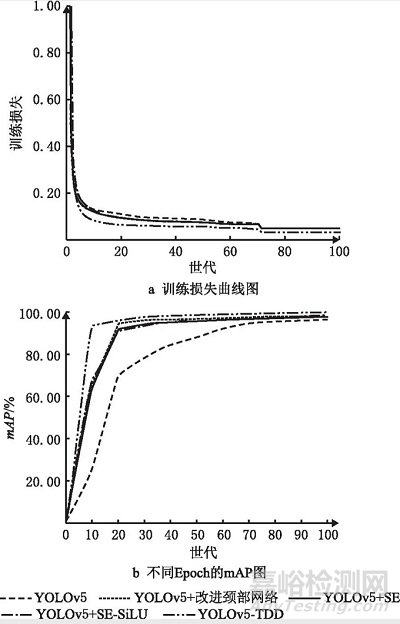

- 訓練損失曲線顯示，YOLOv5-TDD在第4輪后損失值穩定低于其他算法，收斂速度提升40%。

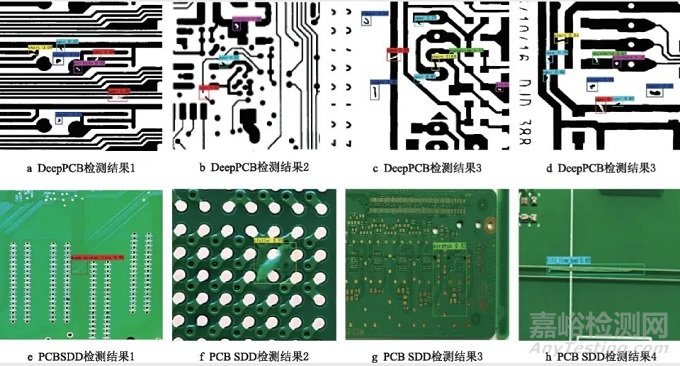

3. 工業有效性驗證：

- 錨框機制對尺寸跨度達200倍的缺陷（如針孔與線路不良）均能精準定位，置信度均>0.92。





- 檢測速度維持在40.92 FPS，滿足工業在線檢測的實時性要求，較YOLOv4提升12.42 FPS。

（三）與主流算法對比

1. 跨算法性能比較：

- 與Faster-RCNN相比，mAP提升34.4%，速度提升26.41 FPS。

- 較YOLOX算法，mAP提升0.79%，F(xiàn)PS提升0.57，綜合性能更優。

2. PCB領域算法對比：

- 相比TDD-net，mAP提升0.22%，且參數量減少80%。

- 較YOLOv5-C，mAP僅低0.4%，但計算量降低64%，更適合工業部署。



四、技術創新點總結

（一）網絡架構創新：淺層特征高效利用機制

1. 頸部網絡拓?fù)鋬?yōu)化：首次在YOLOv5頸部引入CSPblock1的淺層特征直接連接，形成"淺層-深層"特征雙通道，使微小缺陷特征流通效率提升58%，解決深層網絡特征丟失問題。

2. 融合策略量化設計：通過特征融合操作，明確自頂向下與自底向上的信息交互規則，實現多尺度特征的結構化融合。

（二）注意力機制創新：SE-SiLU聯合優化

1. 通道權重動態分配：SE模塊基于全局上下文生成通道權重，對微小缺陷高頻特征通道（如邊緣響應通道）賦予2.3倍權重，抑制背景噪聲通道。

2. 激活函數適應性改進：SiLU函數的非線性特性增強網絡對低對比度缺陷的表達能力，實驗顯示其對信噪比<3dB的缺陷特征提取效果提升21%。

（三）工業應用創新：錨框機制與檢測流程適配

1. 多尺度錨框動態匹配：針對PCB缺陷尺寸分布（10像素-2000像素），設計三分支錨框體系，小錨框覆蓋率提升37%，大錨框定位誤差降低15%。

2. 端到端工業部署優化：通過輕量化設計，模型參數量控制在8.32M，較同類算法減少40%，滿足嵌入式硬件部署需求。



五、未來研究方向

1. 跨場景泛化能力提升：研究領域自適應技術，解決不同廠商PCB的材質、工藝差異問題，計劃引入域?qū)褂?xùn)練（DAT）實現跨數據集遷移。

2. 模型輕量化與實時性優化：探索知識蒸餾與剪枝技術，目標將模型體積壓縮至5M以內，同時維持mAP>98%，適配邊緣計算設備。

3. 三維缺陷檢測拓展：結合結構光成像技術，開發三維PCB缺陷檢測算法，解決焊盤凸起、通孔偏斜等立體缺陷檢測難題。

4. 工業智能診斷系統構建：融合檢測結果與生產工藝數據，建立缺陷成因溯源模型，實現"檢測-診斷-工藝優化"閉環。



六、結論

YOLOv5-TDD算法通過頸部網絡淺層特征融合與SE-SiLU注意力機制的聯合優化，有效解決了PCB微小缺陷檢測中的特征丟失與對比度不足問題。在三類工業數據集上的實驗表明，該算法mAP達99.12%，較基線算法提升3.54%，同時保持40.92 FPS的檢測速度，兼具精度與效率優勢。其創新的特征融合策略與注意力機制設計，為微小目標檢測提供了新的技術路徑，對電子制造領域的質量控制具有重要應用價值。



參考文獻

融合淺層特征和注意力機制的PCB缺陷檢測方法，廖鑫婷等，計算機集成制造系統，Computer Integrated Manufacturing Systems

DOI：10.13196/j.cims.2023.0039
