摘要：本研究以新能源汽車集成式電驅系統為研究對象，通過分析減速器潤滑機理，對比主動潤滑與飛濺潤滑兩種方式的理論潤滑效果?；谀承履茉雌噭?dòng)力總成搭載的減速器，設計了兩種潤滑方式的結構方案，并通過測試動力總成系統的空載電流，對比分析了兩種潤滑方式在減速器上的實際潤滑效果差異。

關鍵詞：集成式電驅系統；減速器；飛濺潤滑；主動潤滑；空載電流

隨著新能源汽車電驅系統趨向高度集成化，其減速器內部結構愈加緊湊且復雜，提高了減速器潤滑難度。為了優化集成式電驅系統減速器的潤滑效果，行業提出了主動潤滑方式，即在飛濺潤滑的基礎上，構建了專門的油路，主動將潤滑介質送到減速器的關鍵潤滑部位的一種潤滑方式[1]。

新能源汽車減速器有飛濺潤滑和主動潤滑兩種潤滑方式[2]。本文對比分析兩種潤滑方式在新能源汽車電驅系統減速器上的潤滑機理，基于理論分析，在同一款電驅減速器上分別設計了飛濺潤滑和主動潤滑兩種潤滑系統。通過試驗來進一步測試兩種潤滑方式在集成式電驅系統減速器上的潤滑效果，為電驅系統減速器的潤滑系統設計提供參考。

01新能源汽車電驅系統減速器的潤滑方式理論分析

關于新能源汽車電驅系統減速器的潤滑，主要就是針對齒輪和軸承等機械結構的潤滑[3]。齒輪傳動的潤滑機理是潤滑介質形成潤滑膜，隔離嚙合齒面，減少摩擦和磨損，延長壽命[4]。當齒面負荷過大時，潤滑膜無法完全隔離齒面，可能導致齒輪失效。

本文中減速器的軸承是指滾動軸承，滾動軸承運轉時，滑動摩擦和滾動摩擦同時存在。滑動摩擦發生在滾動體與保持架之間，需一層較好的潤滑膜。滾動摩擦發生在滾動體與內外圈之間，需要足夠強度的潤滑油膜來保持軸承良好的潤滑狀態。過大的載荷可能破壞油膜，導致軸承損傷，影響壽命。

總的來說，無論是齒輪潤滑還是軸承潤滑，其關鍵在于受載面之間需形成一層油膜。為了讓軸承和齒輪處于良好的潤滑狀態，由于載荷是客觀存在的，只能通過選擇合適的潤滑方式來保證機械結構的受載面能夠形成一層油膜。

1.飛濺潤滑

當采用飛濺潤滑的減速器處于低速工況時，單位時間內齒輪攪起的潤滑介質的體積受限，在重力作用下箱體的頂部和上部?jī)蓚?cè)的空間很難存留潤滑介質，這些位置的零部件難以得到有效潤滑。當電驅系統減速器齒輪處于高速運轉狀態時，單位時間內齒輪攪起的潤滑介質體積較大，即使處在箱體上部分的齒軸零部件，也能夠保存一定量的潤滑介質用于產生油膜，機械零件有機會得到更充分潤滑[6]。

2.主動潤滑

在新能源電驅系減速器中，相對于飛濺潤滑完全被動地依賴齒輪轉動來攪起潤滑油以達到潤滑目的，主動潤滑方式能夠最大程度地保證軸承和齒輪嚙合區域在工作狀態有足夠的潤滑介質。但主動潤滑方式的結構相對復雜，油耗量大，成本較高[7]。

從作用機理分析，飛濺潤滑具有較大的隨機性，主動潤滑能夠穩定的保證軸承和齒輪嚙合區域時刻有潤滑介質的存在，主動潤滑的潤滑效果會優于飛濺潤滑。

02集成式電驅系統減速器潤滑試驗

1.潤滑系統的結構設計

根據整車的動力需求，本文設計了兩款集成式電驅系統。這兩款電驅系統的減速器區別在于設計的潤滑系統不同，分別采用飛濺潤滑和主動潤滑。

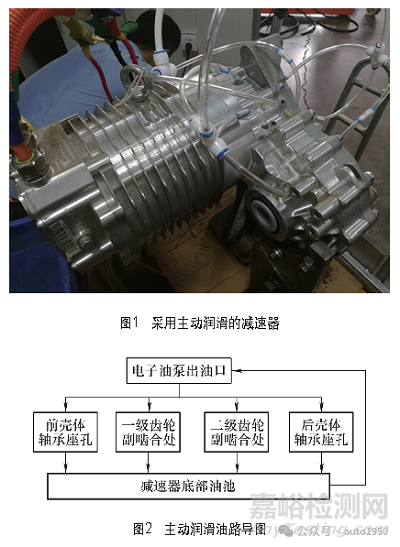

采用主動潤滑的電驅系統減速器（見圖1）的潤滑系統包括電子油泵、外接油管等零件，潤滑油路如圖2所示。

電子油泵從減速器底部吸油，通過外接管將油路分開，第一路將潤滑油輸送到減速器前殼體的一軸軸承座底孔、二軸軸承座底孔及差速器軸承座底孔，以潤滑一軸前軸承、二軸前軸承、差速器前軸承；第二路將潤滑油輸送到后殼體的一軸軸承座底孔、二軸軸承座底孔及差速器軸承座底孔處，用于潤滑一軸后軸承、二軸后軸承、差速器后軸承；第三路和第四路分別將潤滑油輸送到一級齒輪副嚙合處的上方和二級齒輪副嚙合處的上方，潤滑油由于自重落到齒輪嚙合處，然后受離心力的作用，均勻覆在齒輪表面形成一層油膜，承受載荷。未附著在零件表面的潤滑油自由落體回到減速器底部油池中，一次油路循環結束。

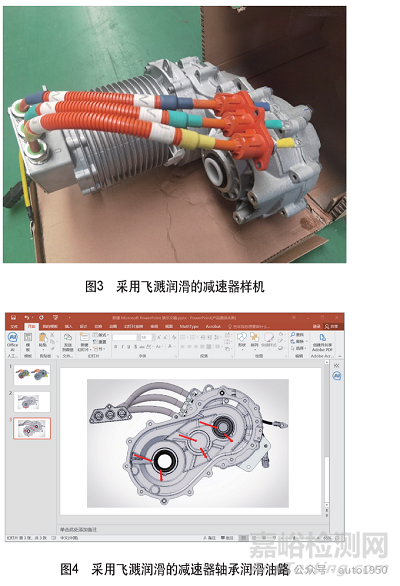

采用飛濺潤滑的減速器（見圖3），在外力作用下，齒輪轉動嚙合，靠近減速器底部油池的部分齒攪起潤滑油，潤滑油沿著齒輪飛濺到減速器腔體內部，一部分覆蓋在齒輪表面，另一部分沿著減速器殼體內部設計的筋和油槽，進入到軸承孔內部潤滑軸承，潤滑油在軸承和齒輪的受載面形成一層油膜，其潤滑軸承的油路如圖4所示。由于重力作用，未參與油膜形成的潤滑油回到減速器底部油池中，以備下一輪潤滑循環。

2.潤滑性能對比試驗

電驅系統減速器潤滑主要是針對減速器的齒輪和軸承的潤滑，齒輪和軸承的潤滑效果會影響減速器的系統效率，故本文以系統效率作為減速器潤滑效果的判定指標。通過測試動力總成的空載電流來反映減速器運行時的系統效率，將實時測得的空載電流作為判斷系統潤滑效果的依據，相同轉速下，可以近似認為：空載電流越低，系統效率越高，則潤滑效果越好。

本文進行了兩輪試驗，第一輪是按照設計的潤滑系統及相關參數進行潤滑試驗；第二輪是根據第一輪的試驗數據，通過調整相關參數以達到優化潤滑系統的目的。

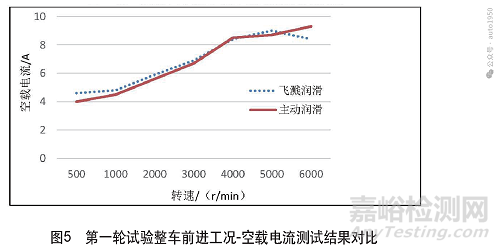

第一輪試驗是按照原設計的注油量和流量，基于潤滑試驗常用的工況，測試在不同的工況下總成系統的空載電流值。具體的測試結果如圖5所示。在前進試驗工況下，采用飛濺潤滑方式的空載電流值比采用主動潤滑方式的減速器測得的空載電流值要低，即在前進試驗工況下，采用飛濺潤滑方式的減速器的效率損傷更少，潤滑性能表現較好。

在倒車工況下，4000r/min之前，采用主動潤滑的減速器的潤滑性能表現更好，隨著轉速的升高，采用飛濺潤滑的減速器的潤滑性能表現超過了采用主動潤滑的減速器，最后在6000r/min時，主動潤滑的優勢又凸顯出來，如圖6所示。

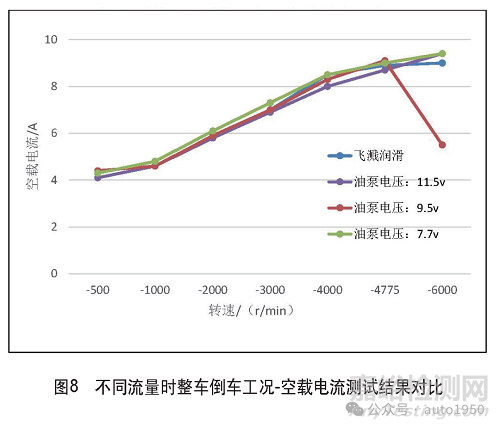

第二輪試驗，針對主動潤滑的減速器，調整潤滑系統的潤滑介質的流量，測試不同轉速下的空載電流，與第一輪試驗的兩組數據進行對比，具體結果如圖7和圖8所示。本試驗是通過調整油泵的輸入電壓來調整潤滑系統的輸入流量，故不同電壓值即表示不同的流量值。

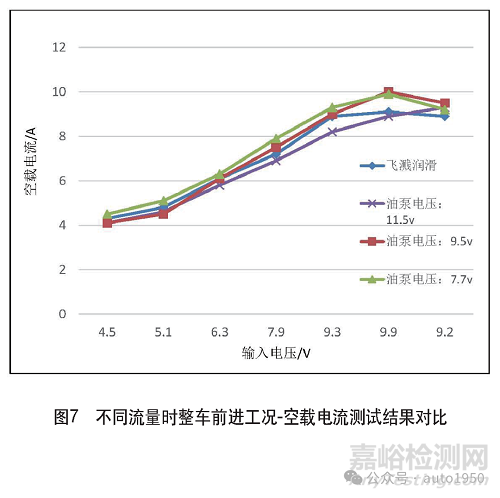

從圖7可以看到，隨著油泵電壓的增加，在低速段，主動潤滑的潤滑效果逐漸優于飛濺潤滑，采用主動潤滑的減速器的潤滑效果得到改善。從圖8可以觀察到，在倒車工況下，隨著油泵電壓的增加，在4775r/min時，主動潤滑的潤滑效果得到改善，但是在6000r/min時，主動潤滑的潤滑效果變差。

3結 語

基于本文的試驗背景，新能源汽車電驅系統減速器通過系統結構優化、潤滑系統油量的調整，采用主動潤滑和飛濺潤滑方式都可以取得較好的潤滑效果。減速器潤滑性能是由多種因素共同作用的結果，在實際的產品設計過程中要綜合全面的考慮各種因素的影響力。

參考文獻

[1] 樂智. 純電動汽車電機驅動系的冷卻系統設計與研究[D]. 天津：河北工業大學，2011.

[2] 張忍. 地鐵齒輪箱軸承飛濺潤滑數值仿真分析研究[D]. 鄭州：中原工學院，2022.

[3] 王楠. 機車齒輪潤滑油流場仿真分析[D]. 大連：大連交通大學，2019.

[4] 張佩. 電動汽車減速器攪油損失的理論、仿真及實驗研究[D]. 鎮江：江蘇大學，2017.

[5] 劉桓龍，謝遲新，李大法，等. 齒輪箱飛濺潤滑流場分布和攪油力矩?fù)p失[J]. 浙江大學學報(工學版)，2021，55(5)：875-886.

[6] 傅志紅，郭鵬程，劉祥環. 電動汽車高速減速器潤滑仿真分析與試驗[J]. 重慶理工大學學報(自然科學)，2021，35(1)：1-7.

[7] 葛海龍，劉敏，喬良，等. 潤滑油量對某油冷電驅動系統散熱性能的影響[J]. 上海汽車，2019(12)：35-40，45.
