PCB可制造性設計DFM的意義和主要內容

嘉峪檢測網        2025-06-17 21:52

01PCB可制造性設計DFM的意義

可制造性設計DFM是DFx最重要最核心的內容,DFM基于并行設計的思想,通過在產品的概念設計和詳細設計階段,就考慮到制造生產過程中的工藝要求和測試組裝的合理性,同時還要考慮到售后服務的要求,來保證在產品制造時滿足成本、性能和質量的要求。



PCB可制造性設計DFM的意義和主要內容

圖1  組裝完成的PCBA



DFM不再把PCB設計看成為一個孤立的任務,而是利用現代化設計工具EDA和DFM軟件分析工具設計具有良好可制造性的電子產品。

根據相關統計,電子產品成本的70%在設計階段就決定了,設計缺陷流到后端,其解決費用會成百倍地增加。



PCB可制造性設計DFM的意義和主要內容

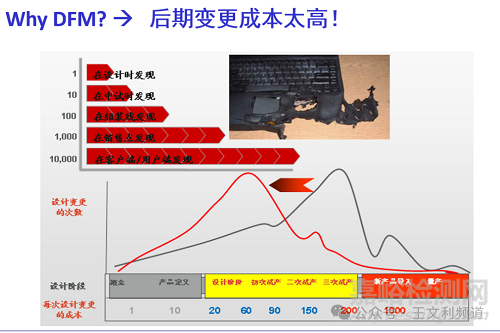

圖2  后期變更造成更高成本



電子產品開發實施DFM可以帶來的意義包括:保證選擇的元器件能夠滿足本公司或外協廠家組裝工藝的要求,保證設計出的PCB滿足PCB供應商的制造能力、成品率和效率要求,保證組裝工藝路線高效、可靠和低成本,降低產品試制中的DFM問題數, PCBA組裝直通率達到公司的期望水平,元器件的布局和PCB的布線滿足DFM設計規則要求等。

通過這些設計規范要求的實施使得電子產品開發滿足產品進度要求,同時制造成本低、制造效率高、上市時間短和改板次數少,從而提高客戶對產品的滿意度。



PCB可制造性設計DFM的意義和主要內容

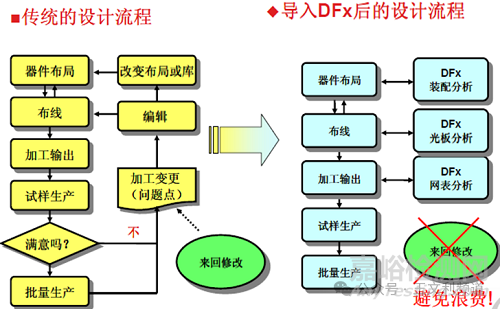

圖3 PCB傳統工藝設計與DFM設計的對比分析



電子產品可制造性設計的核心在于印制電路板PCB的DFM,即板級電路模塊面向制造的設計技術,此技術旨在開展高密度和高精度板級電路模塊的組裝設計、制造系統資源能力與狀態的約束性分析,最終形成支持開發人員對電路模塊的可制造性設計標準及指導性規范 。



02PCB可制造性設計的主要內容

(1)基于公司產品特點的電子元器件的選擇技術和新型封裝元器件的焊盤圖形設計技術

不同電子產品采用的元器件封裝類型有很大的差別,比如便攜類電子產品,如手機、筆記本電腦等,采用的元器件一定是微型化的表面貼裝器件,因?yàn)檫@樣封裝的器件有助于產品的微型化和便攜性。

(2) PCB幾何尺寸設計、自動化生產所需的傳送邊、定位孔和定位符號設計

盡管印制電路板種類繁多,制造工藝不盡相同,但是體現在產品可制造性上主要反映在設計要素上受設備加工尺寸和精度要求限制,設計時應考慮最大和最小加工尺寸,尺寸精度和工藝邊的設計。

(3) PCB加工能力設計

包括最小線寬、最小線間距、最小過孔孔徑和最小厚徑比設計。



(4)組裝工藝輔助材料的選用技術

組裝工藝的輔助材料也是DFM設計的重要內容,比如采用無鉛焊接后,相應的助焊劑就需要更換為與無鉛焊料相兼容的。

(5) 印制電路板工藝路線設計

工藝路線是整個電路板組裝的加工流程,它決定了PCBA的加工效率、成本和元器件的選擇。對于不同的工藝路線,在選擇器件時就要考慮,如果PCBA設計為雙面SMT工藝,這時就要保證所有的元件都是SMD,并且在PCB布局時要考慮到那些質量較大的IC器件不布局到第一次加工面(B面) ,因?yàn)閷?duì)于雙面SMT工藝來說,加工T 面時, B面的器件會再次經受一次回流過程,質量較大的器件可能會在焊膏融化時出現掉件。

(6)  印制電路板印刷模板設計

模板是進行SMT焊料印刷必須的工具,模板設計主要包括根據PCB和元器件的特點來選擇模板的加工類型,比如激光切割模板或電鑄模板等。對于復雜的PCB,往往有細間距IC器件,同時也有對焊膏需求量很大的器件,而細間距IC器件要求的錫膏量較少,模板的厚度要求薄,而要求錫膏量多的器件需要厚的模板才能保證焊接的可靠,這時就會出現矛盾。這種情況階梯形模板就是一個很好的選擇。

(7) 印制電路板的可制造性設計規范

印制電路板的可制造性設計規范作為指導產品進行DFM設計的綱領性文件是必不可少的,應根據公司產品特點、質量要求和加工能力制定本公司的DFM設計規范。DFM設計規范應對PCB設計主要方面進行明確而具體的要求,用來指導公司PCB工藝設計。

(8)印制電路板的可制造性設計流程與平臺

可制造性流程與工藝平臺是進行DFM設計的保證, DFM的工作實現必須有流程的保證和平臺的支撐,只有流程建立了,節點定義了,人員責任明確了,DFM的工作才能落實;這些工作的技術支撐就是平臺,比如DFM軟件分析平臺,如望友、VALOR等軟件工具,可以對PCB 的可制造性進行詳細的分析,將公司的設計規范加入軟件規則中,它就可以自動對PCB進行可制造性分析。



PCB可制造性設計DFM的意義和主要內容

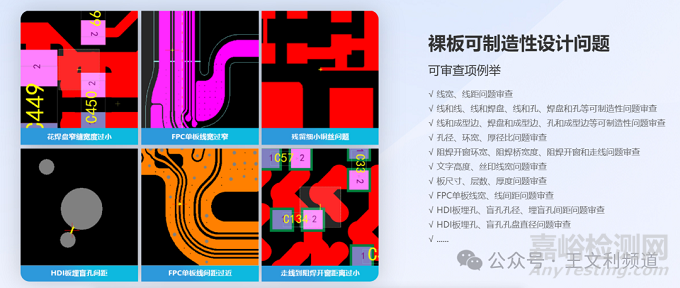

圖4  望友DFM軟件PCB審核舉例
