新能源高壓產品電磁兼容測試標準分析與解讀



摘要：隨著電動汽車的高速發展，新能源汽車產品需求大幅增長，但由此引發的電磁兼容問題也日益增多。為了更好地管控和測試高壓產品，本文對當前國際國內電磁兼容測試標準進行了分析和解讀，并結合高壓產品實際測試經驗，總結了影響測試結果的因素以及測試方法的差異。



關鍵詞： 新能源；電磁兼容；標準



0 引言

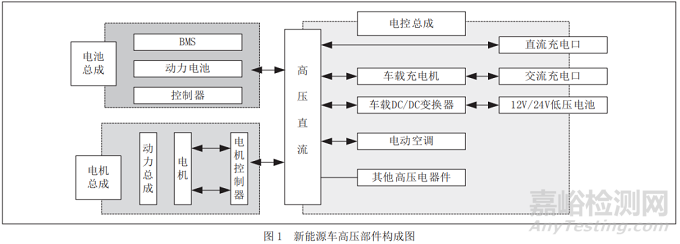

在電動汽車中，高壓帶電器件主要包括動力電池、驅動電機、高壓配電箱（PDU）、電動壓縮機、直流變換器（DC/DC）、車載充電機（OBC）以及高壓線束等。這些器件共同構成了電動汽車的高壓系統，其中動力電池、驅動電機和高壓控制系統是新能源電動汽車的三大核心部件 [11]。

隨著電動車產業的快速發展，高壓電氣電子產品也迎來了高速增長，但同時也帶來了電磁輻射污染問題。高壓大電流導致車內電磁環境受到嚴重污染，因此，高壓產品電磁兼容性能的設計與管控變得至關重要。為此，國家標準化委員會已開始修訂相關高壓產品的測試規范，以約束其電磁兼容性能[22]。

本文主要針對現有高壓產品的測試標準，進行分析與解讀，給出建議。



1 新能源汽車產品測試要求

$\mathrm{}$

目前主流高壓產品主要包含：電池包與動力電池管理系統BMS、驅動電機與電機控制器MCU、車載充電器OBC、DC/DC等高壓產品。新能源汽車產品在整車法規測試中所貢獻的電磁干擾較多，甚至?xí)鸱ㄒ?guī)測試超標等情況。因此，新能源汽車產品的單體電磁兼容測試顯得至關重要，高壓產品不同于低壓產品，涉及強電壓、大電流、測試方法和測試等級的制定成為關鍵點，目前企業主要依據參考ECER10.05、CISPR25-2016、GBT18655-2018標準制定測試等級要求。





電磁兼容測試一般要求貼近整車實際工況，新能源汽車在測試過程中盡可能去接近高壓產品單體在整車中的實際工作條件。因此，電磁兼容實驗室測試能力要求也較高，涉及到需要有強電壓、大電流、大功率負載等設備，特別對于電機控制器加載測試要求較高，需要滿足電磁兼容要求的加載裝置，目前市場上主要是Bluebox、水力測功機等方式加載[55]。表1給出了新能源汽車測試等級參考。



1 新能源高壓產品測試等級（參考）

測試項目	零部件電磁輻射發射	電磁輻射抗擾度	大電流注入抗擾度	靜電放電干擾
參考標準	GB/T18655-2018	GB/T36282-2017	GB/T36282-2017	GB/T36282-2017
測試頻段	150kHz～2.5GHz	200MHz～2GHz	20MHz～200MHz	——
等級要求	等級3（具體用戶自定義參考標準）	30V/m	60mA	接觸放電：8kV 空氣放電：15kV



2 新能源汽車產品EMC 測試標準概述

$\mathrm{}$

電磁兼容標準要求電子電機設備相關產品必須符合輻射干擾與傳導干擾發射規格，以及輻射抗干擾性能與傳導抗干擾性能規格。為了驗證電子電機設備EMC 設計是否良好，必須在研發的整個過程中，對各種電磁干擾源發射干擾、傳輸特性及受干擾設備能否滿足抗干擾性能測試，驗證設備是否符合相關電磁兼容性標準和規范，電磁兼容性測試包含電磁干擾測試（EMI）及電磁抗干擾測試（EMS）。

2.1 EMI 測試標準

$\mathrm{}$

新能源汽車產品EMI 測試標準主要依據ECER10.05、CISPR25-2016、GB/T18655-2018、GBT36282-2018 等，標準針對典型的產品給出了測試布置圖、推薦限值、測試頻段等內容，同時測試頻段分別列出了不同頻段所代表的信息。汽車廠家標準主要是依據參考該國際與國內標準進行制定企業標準，企業標準相對于推薦標準更為嚴格，表2 是GBT36282-2017 標準部分推薦限值。



表2 窄帶電磁輻射發射限值

頻率f/MHz	30~75	75~400	400~1000
場強/ (dBμV/m)	52-25.13lg(f/30)	42+15.13lg(f/75)	53

注：在30MHz~75MHz頻率范圍內，限值隨頻率的對數呈線性減??；在75MHz~400MHz頻率范圍內，限值隨頻率的對數呈線性增加。



表3 寬帶電磁輻射發射限值

頻率f/MHz	30~75	75~400	400~1000
場強/ (dBμV/m)	62-25.13lg(f/30)	52+15.13lg(f/75)	63

注：在30MHz~75MHz頻率范圍內，限值隨頻率的對數呈線性減??；在75MHz~400MHz頻率范圍內，限值隨頻率的對數呈線性增加。

2.2 EMS 測試標準

$\mathrm{}$

新能源汽車產品EMS 測試標準目前主要依據ISO 系列國際標準、GBT33014 系列國內標準，主要涵蓋頻段范圍10kHz～6GHz，分別采用不同的輻射抗擾耦合方式在電波暗室（屏蔽室）模擬生活中電磁干擾的現象 [10]。該類標準主要是針對汽車電子電器12V 或24V 系統的產品，針對高壓產品并未給出具體的測試等級推薦與測試布置要求。目前針對高壓產品抗擾類的標準正在逐步完善與更新，測試布置主要參考CISPR25-2016、GB/T18655-2018、ECER10 標準進行。部分企業標準會根據自身產品特點，制定測試計劃，提供測試布置圖和測試等級。



3 新能源汽車產品測試方法解讀

3.1 EMI 測試方法

${}^{}$

新能源汽車產品在正常工作過程中通過自身功率器件產生諧振干擾，通過線束傳導耦合（輻射耦合）影響車內其他用電器的正常工作。因此，國際、國內以及車企要求電子產品需要測試高低頻電磁場輻射強度，主要方法包含寬窄帶電磁輻射發射、傳導發射等測試方法 [11]。





目前針對電機及其控制器采用GBT36282-2018標準進行測試，其EMI測試包含寬窄帶電磁輻射測試，標準給出了電機加載要求，轉速為額定轉速的50%，扭矩為額定扭矩的50%，機械輸出負載達到持續功率的20%[12]。其余高壓電池包、DCDC變換器、車載充電機OBC等典型產品未給出相應的測試標準，目前主要依據ECER10、CISPR25-2016、GBT18655-2018等標準規定的方法進行測試。EMI測試方法相對簡單，難點在于產品規格的各不一致，導致測試布置圖需要仔細研究，滿足標準要求。

3.2 EMS測試方法

${}^{}$

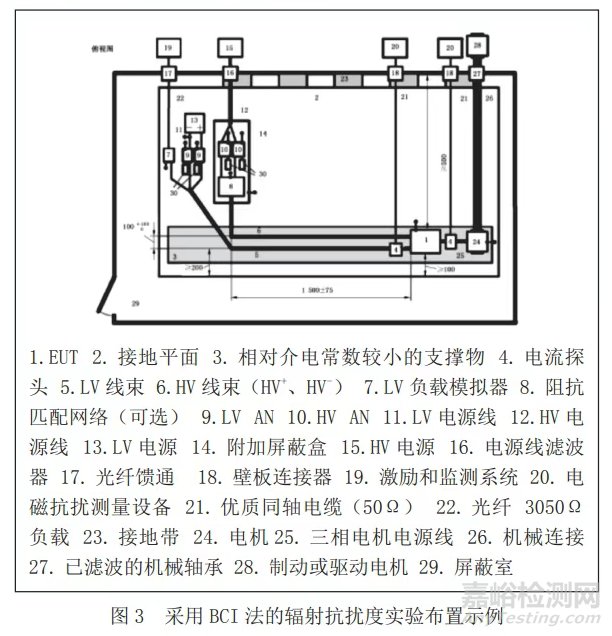

目前國際、國內針對高壓產品抗干擾測試方法主要是依據低壓等級的要求執行，方法包含電磁輻射抗擾度（電波暗室法、大電流注入法、車載發射機模擬法）、磁場干擾度、手持天線干擾度、沿電源線的瞬態傳導抗擾度、靜電放電抗擾度。主要考察產品自身抗干擾能力、電源（信號）線抗干擾能力 。電機及其控制器給出了測試布置圖，其余高壓產品的測試布置圖目前主要參考EMI測試布置圖，下圖電機及其控制器BCI法的輻射抗擾度實驗布置示例。





關于新能源產品高壓電源線的傳導耦合抗擾度，目前國際標準ISO7637-4即將發布。該標準通過給高壓電源線施加電源紋波、脈沖正弦波、低頻正弦等干擾信號，測試高壓產品的抗干擾性能[14]。

EMS測試方法較多，各方法測試頻段不同、測試等級不同，對產品施加的電磁干擾也不相同。因此，在制定測試計劃時需要根據產品情況選擇合適的測試方法與等級。



4 思考與建議

4.1 EMI測試結果影響因素

${}^{}$

隨著新能源高壓產品的研發投入，測試需求也越來越大，因此，各類產品外形之間的差異也較大，對于測試布置要求越來越高，測試過程中，需要仔細研究測試布置。線束長度標準根據電磁波波長與頻段之間的關系，嚴格給出了標準長度要求，因此在測試過程中嚴格按照標準要求，否則測試布置不規范會影響產品測試結果的準確性；測試過程中嚴格根據標準或產品要求是否接地，接地方式也會對測試結果產生影響；測試過程中對于天線與產品之間的距離測量達到精確，否則在測試輻射發射時會對結果產生影響；傳導發射測量過程中對于線束長度要嚴格根據標準要求，否則會影響測試結果。電磁兼容測試必須嚴謹按照標準要求進行產品的測試，線束的改變、位置的移動都會對測試結果產生影響[15]。

4.2 EMS測試不同方法之間差異

新能源產品自身具有強電流高電壓的特點，與12V/24V由于BMS集成于電池包內部，整個產品由金屬外殼包裹而成，對于輻射抗干擾-電波暗室法、手持天線等測試方法進行試驗時電磁輻射耦合存在反射等情況，但是大電流注入法能夠通過線束耦合進入產品內部，實現抗擾性能的測試，因此在選擇EMS產品測試時需要根據產品自身的特點，選擇最優電磁抗擾的測試方法。



5 結語

本文主要通過新能源高壓產品電磁兼容測試要求切入，通過分析目前高壓產品測試標準，結合高壓產品特點與測試標準要求，詳細解讀了標準測試限值、測試方法等；根據高壓產品測試實際測試經驗，為高壓產品測試結果的影響因素、測試方法的選擇提供了參考建議；目前市面上很多廠家開始研制集成化高壓產品，采用多個產品集成于一體，因此，目前對于高壓產品電磁兼容測試標準方法的研究顯得越來越重要。
