根據標準GB/T 22580-2008《特殊環境條件 高原用低壓成套開關設備和控制設備技術要求》的要求，在海拔2000m至5000m的地點使用的低壓成套開關設備和控制設備需滿足高原型特殊要求。母線干線系統（母線槽）作為該類設備的產品之一，其溫升性能受海拔影響顯著。本文將結合試驗數據，解析高原環境對母線槽溫升性能的影響及改進措施。

一、原因分析

高原環境對母線槽溫升性能產生影響的核心原因是：

空氣密度降低（如海拔3000m時，空氣密度約為海平面的 70%），導致對流散熱效率顯著下降，熱量積聚加速。

母線槽通過導體傳輸電流時會產生焦耳熱，散熱主要依賴空氣對流、輻射和傳導。空氣密度降低會直接削弱對流散熱能力，導致相同電流負載下，導體溫度溫升（導體溫度與環境溫度的差值）顯著增大。

二、試驗驗證

通過選取合適的母線槽進行試驗驗證，研究高原環境對其的影響規律。

研究對象：額定電流為4000A的密集型母線槽（總長度為6m,包含2個連接點，覆板安裝完整）。母線槽由三段母線干線通道組成，分別表示為1#、2#、3#。

試驗條件：分別模擬海拔0m、1000m、2000m、3000m、4000m、5000m的環境。

試驗方法：依據GB/T 7251.6-2015《低壓成套開關設備和控制設備 第6部分：母線干線系統（母線槽）》標準中規定的溫升試驗方法，在進線端、母排連接處、中點、短接處、金屬外殼布置測試點，詳見圖1。

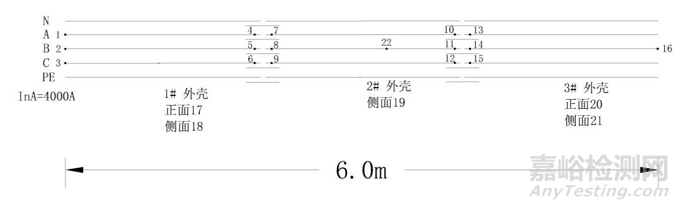

圖1 母線槽的溫升測試點示意圖

試驗結果：所有測試點溫升隨海拔升高而增加，5000m時達到最大值（見圖2）

溫升增幅與海拔呈非線性關系：

0m-1000m：1.4K～3.3K

0m-2000m：5.4K～8.7K

0m-3000m：7.9K～14.3K

0m-4000m：11.8K～30.4K

0m-5000m：13.6K～33.7K

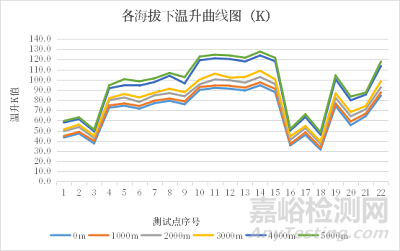

圖2 母線槽不同海拔下各測試點溫升值

三、優化方案

為減少高海拔對母線槽溫升性能的影響，建議從以下方面改進產品設計：

1、增大導體截面積：降低電流密度，減少焦耳熱產生。

2、優化散熱結構：增加散熱面，母線槽內部采用固體熱傳導；采用鋁合金外殼（導熱性優于鋼）。

3、降容使用：根據海拔高度降低額定電流，例如海拔每升高1000m，額定電流可能需降低 5%～10%。

4、選用高海拔專用絕緣材料：如耐低溫、低氣壓的硅橡膠或聚四氟乙烯，避免絕緣老化加速導致的溫升限制。

風險提示

部分絕緣材料（如環氧樹脂、橡膠）在低氣壓環境下長期受熱易加速老化，可能迫使設計時降低額定電流或加強散熱設計，以控制溫升在安全范圍內。
