01印制電路板PCB上孔的分類
孔是多層PCB的重要組成部分,鉆孔的費用通常占PCB制作費用的30%到40%。因此孔設計也成為PCB設計的重要部分。
簡單的說,PCB上的每一個孔都可以稱之為過孔。從作用上看,過孔可以分成兩類:一是用作各層間的電氣連接;二是用作器件的固定或定位。從工藝制程上來說,這些過孔一般又分為三類,即盲孔(blind via)、埋孔(buried via)和通孔(through via)。

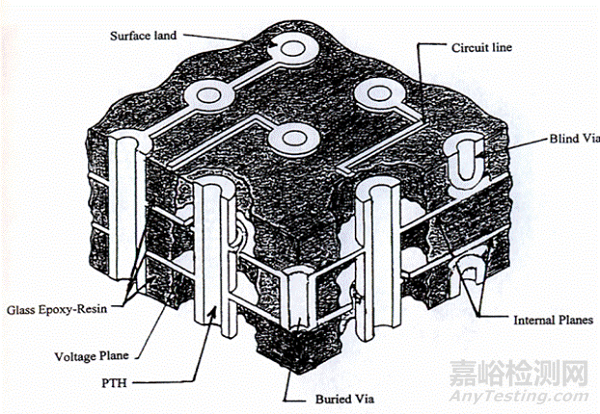

圖1 PCB結構及各類孔的結構
盲孔位于印刷線路板的頂層和底層表面,具有一定深度,用于表層線路和下面的內層線路的連接,孔的深度通常不超過一定的比率(孔徑)。

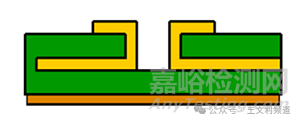

圖2 盲孔結構圖
埋孔是指位于印刷線路板內層的連接孔,它不會延伸到線路板的表面。上述兩類孔都位于線路板的內層,層壓前利用通孔成型工藝完成,在過孔形成過程中可能還會重疊做好幾個內層。

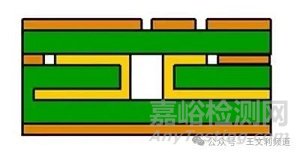

圖3 埋孔結構圖
第三種稱為通孔,這種孔穿過整個線路板,可用于實現內部互連或作為元件的安裝定位孔。由于通孔在工藝上更易于實現,成本較低,所以絕大部分印刷電路板均使用它,而較少用另外兩種過孔。
以下所說的過孔,沒有特殊說明的,均作為通孔考慮。從設計的角度來看,一個過孔主要由兩個部分組成,一是中間的鉆孔(drill hole),二是鉆孔周圍的焊盤區。這兩部分的尺寸大小決定了過孔的大小。

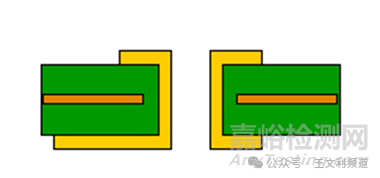

圖4 通孔結構圖
顯然,在高速高密度的PCB設計時,電路板設計者總是希望孔越小越好,這樣PCB板上可以留有更多的布線空間;另外,過孔越小,其自身的寄生電容也越小,更適合用于高速電路。
但孔尺寸的減小同時帶來了成本的增加,而且過孔的尺寸不可能無限制的減小,它受到鉆孔和電鍍(plating)等工藝技術的限制:孔越小,鉆孔需花費的時間越長,也越容易偏離中心位置;工藝能力不強的PCB廠家無法保證孔壁的均勻鍍銅,而鍍層厚度的不均勻特別是鍍層中間位置的鍍層疏松、過薄會嚴重影響孔的疲勞壽命。
02影響通孔可靠性的關鍵設計參數
印制電路板通孔(PTH)的熱循環疲勞失效是電子產品互連失效的主要形式之一。通孔可靠性評估主要分為兩個步驟,即首先進行應力一應變?cè)u(píng)估,然后進行低周疲勞壽命評估。在IPC的研究報告中給出了上述兩個模型,即應力一應變?cè)u(píng)估模型和疲勞壽命評估模型,以及進行通孔可靠性評估所需的相關參數信息。
在工程實際中仍主要應用這兩個模型對PTH的可靠性進行評估。IPC的PTH疲勞壽命評估模型是根據對銅箔進行的大量實驗的數據結果總結得到的。由于IPC方法的假設前提,其應力~應變?cè)u(píng)估模型不滿足PTH鍍層端面的邊界自由條件,也不滿足鍍層與基板粘結處的位移連續條件。由此模型計算得到的應力在PTH鍍層中是均勻分布的,但工程實際中PTH 失效通常發生在鍍層中心處和孔肩位置處,如圖5所示。IPC相關研究報告中記錄的39組樣品的試驗結果也表明,試驗樣品中有9組未發生失效,2組失效發生在焊盤轉角處,其余28組失效均發生在鍍層軸向靠近中心處??梢姡儗虞S向中心處的斷裂失效是PTH失效的最主要形式,這與工程實際中經常發生失效的位置是一致的。

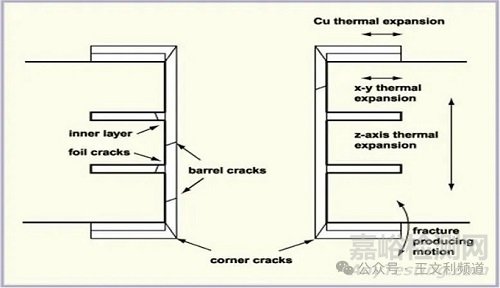

圖5 PTH常見失效位置

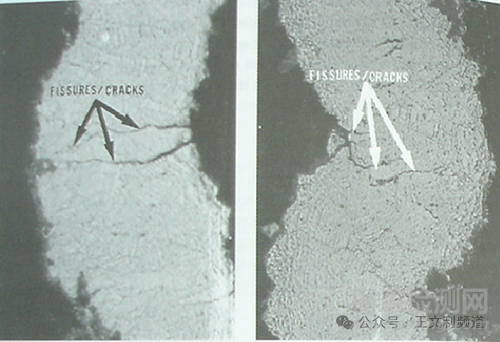

圖6 PTH孔中間位置的熱應力疲勞失效
相關文獻針對上述問題,對IPC的應力~應變模型進行了改進。在改進模型的研究中發現,PCB基板厚度與孔徑之比(即厚徑比)、基板厚度與鍍層厚度之比以及基板作用半徑與孔半徑之比是影響PTH 疲勞壽命的主要幾何設計參數。

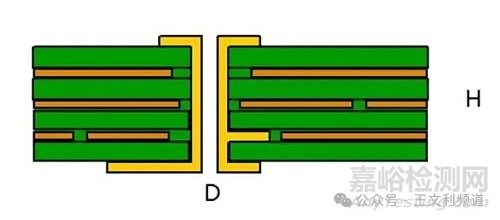

圖7 小孔厚徑比(H/D)是影響小孔可靠性的主要指標
在改進的解析模型基礎上,給出并分析了PTH 疲勞壽命對這三組幾何設計參數的靈敏度。選取工程取值范圍內的PCB幾何設計參數,計算得到的靈敏度可以用于指導PCB的設計,提高PCB和PTH的可靠性。
