芯片鍵合檢查要求：在檢查芯片鍵合打線時,應從不同角度觀察器件，以確定完全符合要求,除非這種觀察可能損壞器件。
GJB548C-2021中的鍵合交叉打線不合格判據：

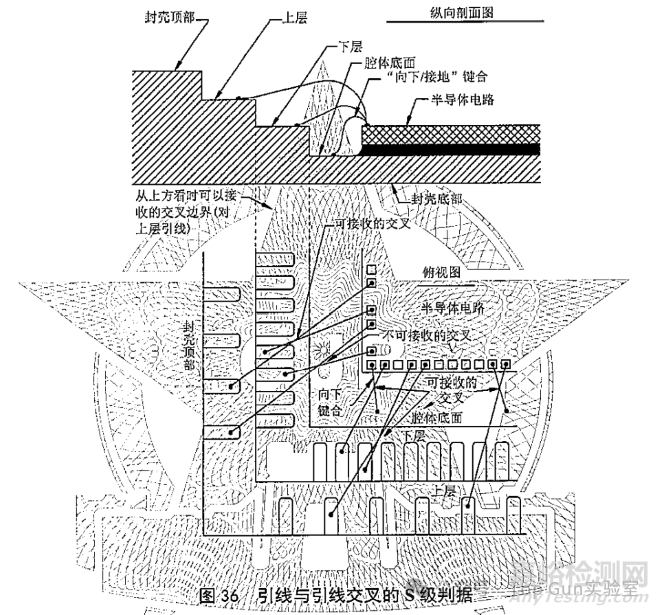

條件A(S級)：引線與引線交叉(公共導線除外)。但對多層封裝發生在較低層引線鍵合層的邊界之內或向下鍵合的封裝內，而且它們之間的最小間隙應為引直徑的兩倍以上，這種引線交叉是可接收的(見下圖)。引線不能與1根以上的其他引線交叉；不允許多于4根交叉引線或交叉引線數量多于引線總數的10%，對任何單獨封裝腔體取其大者。
條件B(B級):
引線與引線交叉(公共導線除外)。引線與鍵合到不同高度引線柱上的引線交叉，或者與鍵合到腔體的引線交叉，如果它們之間的最小間隙保持在兩個個引線直徑以上時，這種交叉是可以接收的(如多層封裝或帶有向下鍵合芯片的封裝)。

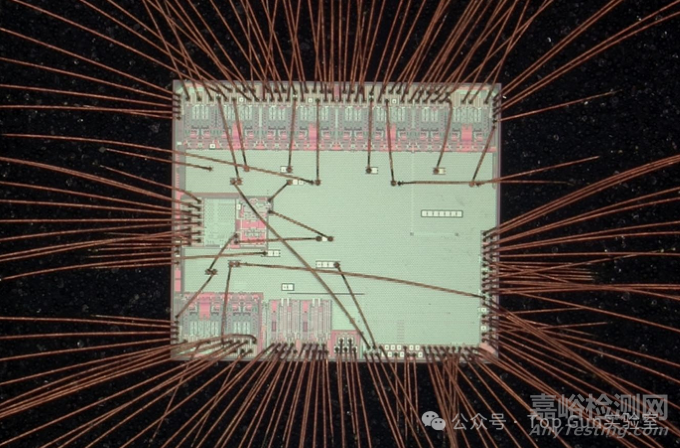

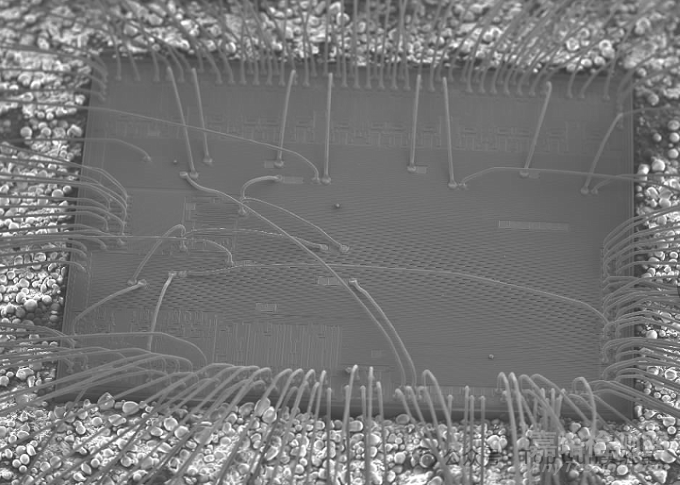

從上述國軍標要求可知，芯片是不允許引線和因此案交叉的，除非是相同功能或者有高低錯落層次的鍵合打線。但是在商用芯片中，這種交叉打線（單層封裝）是非常常見的（如下圖所示）。
那么，商用芯片鍵合交叉打線的合格判據是什么呢？先思考一下為什么不允許鍵合交叉打線，因為怕鍵合絲塌絲引起短路問題，那么是否只要交叉打線的鍵合絲間距足夠就好了呢？
我們在回過頭看一下國軍標B級判據條件：引線與引線交叉(公共導線除外)。引線與鍵合到不同高度引線柱上的引線交叉，或者與鍵合到腔體的引線交叉，如果它們之間的最小間隙保持在兩個個引線直徑以上時，這種交叉是可以接收的(如多層封裝或帶有向下鍵合芯片的封裝)。
總結，是否鍵合絲只要滿足間距要求不會發生鍵合短路即可呢？
來源：Top Gun實驗室
