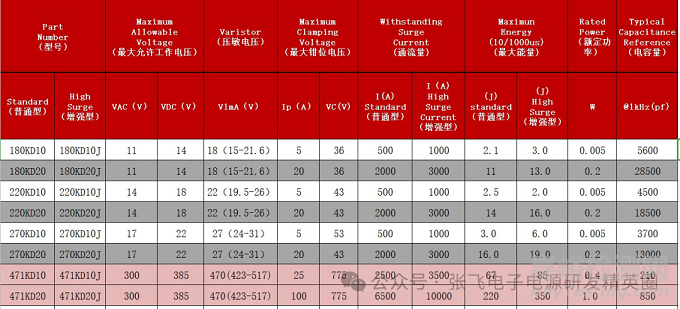

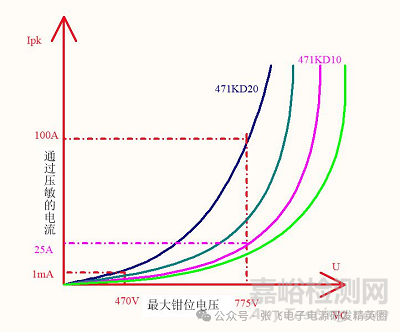

從上圖看 471KD10 與 471KD20 的數據來比較，我們可以看出允許的 最大交流與直流電壓都相同， 但是最大的鉗位電壓上面我們可以 看出 KD10 的與 KD20 通過的電流時 25A 與 100A 這說明我們?cè)谕粋€(gè)電路上，打同一等級的雷擊浪涌時KD10 的鉗位電壓要比 KD20 的高從這些數據來看的話，我們?cè)谧隼讚魧?shí)驗的時候要是不過的話，可以 選擇大一號的壓敏電阻， 這樣我們的產品要安全的多。 有時可以并聯一個同一型號的壓敏電阻也可以降低鉗位電壓，從而達 到很好的保護我們的產品

壓敏電阻的應用

壓敏電阻在電源里面非常的常見，它的應用一般都是在開關電源的輸入部分，用來防雷擊浪涌

1、一般的應用是輸入端 L 相與 N 相跨接一壓敏電阻。
2、共模電感上也可能會放陶瓷放電管。
3、L 相與 N 相對大地上用壓敏串陶瓷放電管。

這些電路的作用都是用來防雷用，電路都是非常的常見。 但是壓敏電阻的選取的過程中，很多的工程師都是說是經驗，對于壓 敏電阻上的一些參數了解的非常少

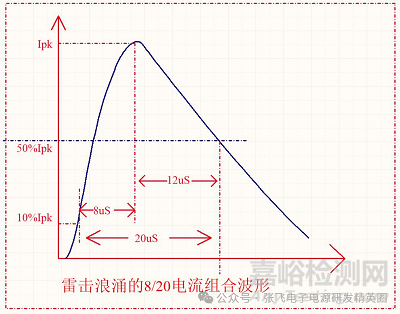

下圖是我們的雷擊浪涌的電流組合波形

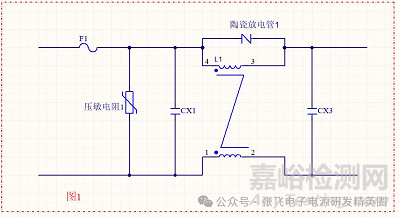

下面圖 1 與圖 2 都是我們常用的防雷電路

1、壓敏電阻的選取是要根據我們的輸入電壓來選取，我們是需要查 看壓敏電阻的規格書，一般我的輸入電壓 AC85V-264V，我們?cè)谶x取 壓敏電阻的時候就需要查看規格書上面的最大允許電壓要比我們的 輸入電壓要高。

例如我們常用的 471 它的最大允許電壓 AC300V DC385V

同時通流量也是需要注意的，一般規格書上給出來的通流是 1 次的通 流量，我們?cè)谶x取的時候一定需要留有很大的余量，通流量是我們選 擇直徑的依據，如果一個 417KD10 的壓敏電阻在計算的時候剛好接 近規格書上的通流量 2500A，我們可以選取兩個來并，如果空間不夠 的時候我們可以選擇加強型的。

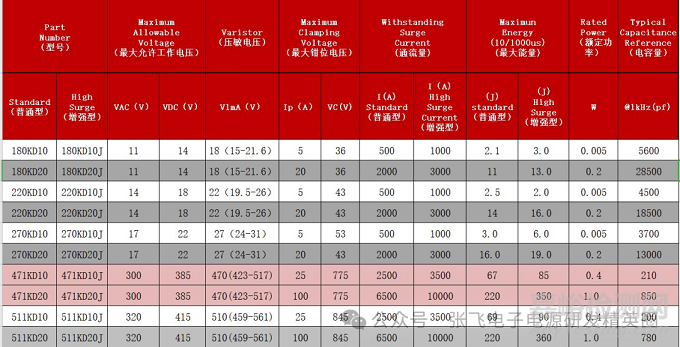

看下圖我們能看出來我們普通型的通流量是 2500A，增強型的是3500A

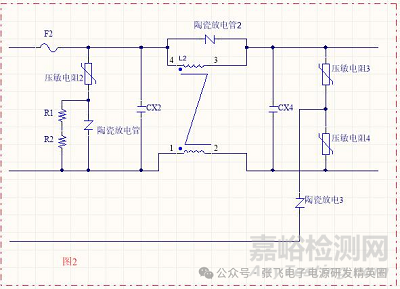

圖 2 上面我們看到壓敏電阻上串聯陶瓷放電管，陶瓷放電管上并聯了電阻

陶瓷放電管的作用是觸發導通后，陶瓷放電管上的殘余電壓非常低， 這樣的最后的鉗位電壓基本上是由壓敏電阻來決定，陶瓷放電與壓敏 電阻串聯時，我們可以選取 391 的壓敏電阻+600V 的陶瓷放電管，這 樣鉗位電壓要比單各壓敏電阻 471 要低很多。391 的鉗位電話有時650V 471 的鉗位電壓時 775V。并電阻在陶瓷放電管上的作用：有些工程師在選取的陶瓷放電管時， 導通電壓可能小于輸入電壓，因?yàn)閴好綦娮枭系募纳娙菀忍沾煞?電管上的電容大得多，一般壓敏電阻上的寄生電容有 1KHz 時有幾百pF 而陶瓷放電管在 1MHz 時只有幾 pF。因此寄生電容上的分壓，導 致陶瓷放電管上的壓降基本上等于輸入電壓。這時并電阻就可以降低 放電管上的壓降。共模電感上并聯陶瓷放電管與L相與N相對大地跨接壓敏電阻串陶瓷 放電管一樣的作用，有時可能只會出現一組電路。作用都是用來防共模雷擊。
