NCM的出色性能源自3種元素的協同作用：Ni2+轉化為Ni3+/ Ni4+，提供更高的容量；Co通過減小陽離子的混排，提高有序度，且Co3+轉化為Co4+提供了一定的容量；錳以Mn4+形式存在，在不高于4.3V時，維持材料的結構穩定性，提高了鋰離子電池的安全性能。高鎳材料是NCM正極材料的重要發展方向，增加鎳含量，會提高三元正極材料的放電比容量，但熱穩定性和容量保持率會隨著鎳含量的增加而逐漸降低。

前驅體中一次顆粒的尺寸、形貌、結構對NCM正極材料的電化學性能有較大影響。常規的高鎳多晶二次顆粒中的一次顆粒，在多次充放電過程中,通常會因為體積變化產生晶間裂紋，進而阻礙二次粒子內部離子和電子的遷移，加劇界面副反應的發生。研究者通常使用離子摻雜、表面包覆或結構調控等手段，優化NCM三元正極材料的電化學性能。以二次顆粒為紐帶，逐漸建立了NCM三元正極材料制備過程中各種影響因素與電化學性能之間的聯系，但對于正極材料的一次顆粒形貌和電化學性能之間的聯系尚不清晰。

此外，目前產業內的應用表明，大尺寸一次顆粒高鎳NCM三元正極材料前驅體，在燒結過程中能保持良好的形貌“繼承性”，即正極材料能很好地保留前驅體內部的結構特征。在實際合成過程中，當NCM三元正極材料前驅體中的鎳含量較高時，會傾向于生成一次顆粒尺寸較小的正極材料二次顆粒，如何合成具有大尺寸一次顆粒的前驅體材料，是相關研究需要解決的問題。

由于燒結工序?qū)η膀?qū)體結構的影響較小，NCM三元正極材料對于前驅體具有良好的“繼承性”。針對NCM三元正極材料一次顆粒存在的問題，本文作者通過調節前驅體合成過程中的參數，制備具有不同一次顆粒尺寸的高鎳NCM三元前驅體材料及對應的正極材料，探究正極材料一次顆粒尺寸與材料理化性質之間的聯系，并給出NCM三元正極材料制備工藝的優化方向。

1 實驗

1.1 材料制備

1.1.1 前驅體的制備

配制溶液：配制質量分?jǐn)?shù)為32.5%的氫氧化鈉溶液、質量分?jǐn)?shù)為20.5%的氨水溶液；將NiSO4·6H2O、CoSO4·7H2O、MnSO4·H2O分別溶于去離子水中，將3種溶液攪拌攪勻，配制n(Ni)∶n(Co)∶n(Mn)=90∶8∶2的金屬鹽溶液。

共沉淀反應：將去離子水、氫氧化鈉溶液和氨水溶液按體積比40.00∶0.04∶0.75，加入到反應釜中混合，制得反應底液，通入氮氣作為保護氣，并去除底液中的溶解氧，升溫至50℃，控制底液游離氨質量濃度為8g/L，調節pH值為11.00。將上述金屬鹽溶液、氫氧化鈉溶液和氨水溶液按體積比1.00∶0.75∶0.04，并流加入到反應底液中，通入氮氣作為保護氣體，控制反應溫度為50℃，進行共沉淀反應。在攪拌下，通入空氣，調整并控制反應過程的pH值為11.50，氨質量濃度為14g/L，且金屬鹽溶液、沉淀劑氫氧化鈉溶液和絡合劑氨水溶液的通入速率之比為8∶4∶1，其中，金屬鹽溶液1h的通入量約合反應釜體積(100L)的3%。當D50達到10μm時，停止反應，對所述漿料進行后處理，室溫下，用120L碳酸氫銨溶液洗滌后，再用120L純水洗滌，于140℃烘干12h，得到高鎳三元正極材料前驅體NCM-1。

Ni0.90Co0.08Mn0.02(OH)2-2(NCM-2)的制備方法大致與NCM-1相同，不同之處在于，共沉淀反應過程中沒有空氣通入。Ni0.90Co0.08Mn0.02(OH)2-3(NCM-3)的制備方法大致與NCM-2相同，不同之處在于，底液pH值調整為11.25。共沉淀反應過程的pH值控制為11.60，氨質量濃度為8g/L。

1.1.2 正極材料的制備

將上述前驅體與氫氧化鋰按物質的量比1.00∶1.03混合均勻，采用三段燒結法得到正極材料：室溫升至350℃，保溫1h；然后升至550℃，保溫2h；再升至730℃，保溫10h。升溫速率均為2℃/min。燒結結束后，以1℃/min的速率降溫至室溫，得到正極材料。

1.1.3 扣式電池的組裝

將上述正極材料與Super P Li、PVDF按質量比8∶1∶1調成漿料，均勻涂覆在10μm厚的鋁箔上，制成正極片。在真空手套箱中組裝CR2032型扣式電池，負極片采用金屬鋰片，電解液采用1mol/L LiPF6/ EC+DMC+EMC。

1.1.4 軟包裝電池的組裝

膠液成分為PVDF和NMP，PVDF的質量分?jǐn)?shù)為10.47%；碳材料為單壁碳納米管SWCNT和多壁碳納米管MWCNT。將制得的正極材料與膠液、碳材料(導電劑) 混合成固含量為65%的漿料，然后經涂布輥壓、疊片、封裝，制得尺寸為6cm×4cm的軟包裝全電池。

1.2 材料分析

1.2.1 原位XRD分析

用 X射線衍射儀進行原位XRD分析。

1.2.2 SEM分析

用場發射掃描電子顯微鏡進行SEM分析，利用球形度分析軟件Avizo識別正極材料顆粒，通過式(1)得到球形度。

式(1)中：C為球形度；S為顆粒截面面積；l為截面周長。

利用圖像解析軟件ImageJ，可得到放大5000~12000倍的離子研磨(CP)剖面圖的孔隙面積和截面積，由式(2)計算不同區域的孔隙率。

式(2)中：h為孔隙率；a1為各區域孔隙面積；a2為各區域的截面積。

1.2.3 顆粒強度

使用微量壓縮儀測試顆粒強度。顆粒強度由式(3)計算得到。

式(3)中：H為顆粒強度；F為試驗測試力；d為顆粒直徑。

1.2.4 差示掃描量熱(DSC)分析

用同步熱分析儀器進行DSC分析，將軟包裝全電池以0.1C充電至4.3V，在滿電態下保壓2h后拆解，取出極片，并用二甲基乙酰胺浸泡6h，以去除雜質，隨后晾干。測試溫度為常溫至500℃，升溫速率為10℃/min。

1.3 電化學性能測試

用電池測試系統對扣式電池進行充放電測試，溫度為25℃，電壓為2.8~4.3V，1C=200mA/g。

2 結果與討論

2.1 一次顆粒尺寸對正極材料物理性質的影響

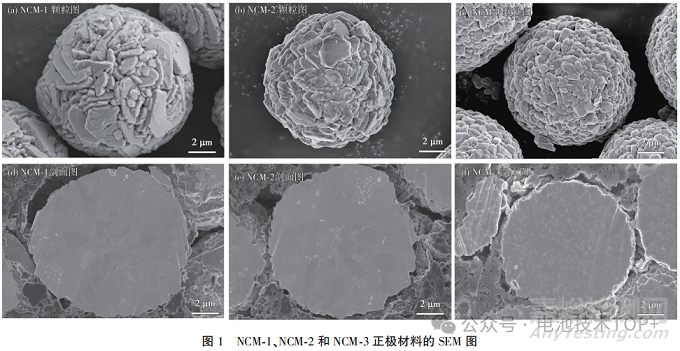

不同前驅體制得正極材料的SEM圖見圖1。從圖1可知，正極材料的二次顆粒表面存在不同大小的塊狀一次顆粒，NCM-1、NCM-2、NCM-3正極材料的一次顆粒尺寸依次減小。相較于NCM-1，NCM-3正極材料的表面一次顆粒尺寸較小，二次顆粒球形度較高，但一次顆粒的孔隙率增多。這可能是在電池充放電效率提高的同時穩定性偏低所造成的。

3種正極材料的物理性質見表1。

表 1 NCM-1, NCM-2 和 NCM-3 正極材料的物理性質
Table 1 Physical properties of NCM-1, NCM-2 and NCM-3 cathode materials

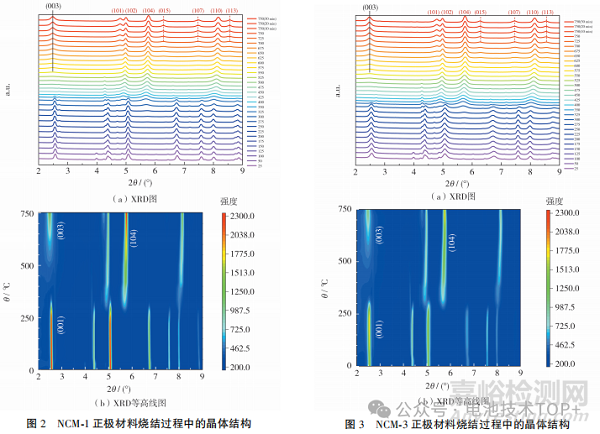

進一步探究NCM-1和NCM-3正極材料的晶體結構，兩種材料燒結過程的原位XRD圖和等高線圖分別見圖2、圖 3。

從圖2、圖3可知，NCM-1前驅體預先生長過渡金屬層的(001)和(101)晶面，促使Li+更容易嵌入到層狀3a位點，降低了形成Li層(003)晶面的起始形成溫度(550℃降至525℃)。隨著燒結溫度的升高，NCM-1正極材料的Li 層(003)和(104)晶面的結晶度持續增加，而NCM-3正極材料的(003) 和(104)特征峰在高溫下趨于飽和并逐漸減弱，轉化為其他的非活性晶面。

(003)和(104) 晶面衍射峰的半峰寬和衍射峰面積的變化趨勢分別見圖4、圖5。

2.2 一次顆粒尺寸對正極材料電化學性能的影響

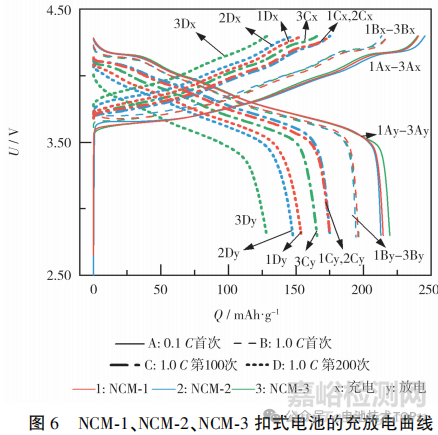

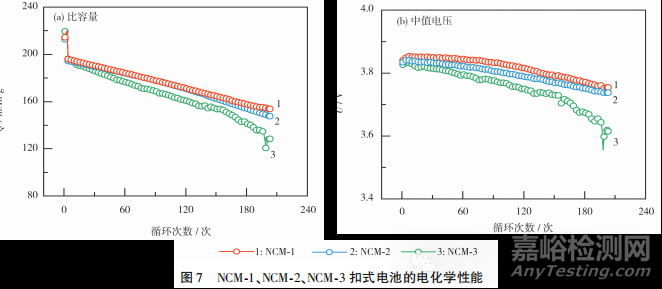

NCM-1、NCM-2、NCM-3正極材料制備的扣式電池的充放電測試結果及3種扣式電池以1.0C循環200次期間的容量保持、電壓衰減情況分別見圖6、圖7。

從圖6可知，NCM-3扣式電池在0.1C下首次放電時放電比容量最高，達219.4mAh/g，NCM-1扣式電池首次放電比容量為196.2mAh/g。這可能是因為NCM-3正極材料的一次顆粒尺寸較小，增加了正極材料與電解液的接觸面積，促進了首次放電比容量的發揮。

從圖7可知，1.0C倍率下，具有大尺寸一次顆粒的NCM-1正極材料和具有中等尺寸一次顆粒的NCM-2正極材料第200次循環的容量保持率分別為78.95%和75.98%，電化學穩定性較好，具有小尺寸一次顆粒的NCM-3正極材料容量保持率較低，為64.41%，與表1中NCM-3正極材料顆粒強度較低的結果一致。此外，NCM-1扣式電池具有較高的放電比容量，可能是因為大尺寸的一次顆粒減少了正極材料的內部晶界數量，減少了釋氧副反應界面，降低了Li+晶界的擴散阻力；大尺寸一次顆粒相互支撐，顆粒機械強度提升，可緩解電化學循環過程中正極材料二次顆粒開裂和副反應相變的問題，提高電池的循環穩定性和安全性能。

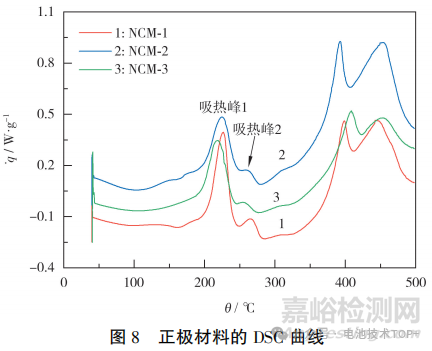

通過DSC分析探究正極材料的熱穩定性，結果見圖8。從圖8可知，NCM-1、NCM-2和NCM-3正極材料的吸熱峰1溫度分別為226.41℃、224.43℃和218.53℃，吸熱峰2溫度分別為267.81℃、266.04℃和257.31℃。與NCM-3正極材料相比，NCM-1、NCM-2正極材料的吸熱峰均向溫度升高方向移動，表現出更好的熱穩定性，說明材料的安全性更好。

3 結論

本文作者為探究一次顆粒尺寸對高鎳三元鎳鈷錳(NCM)正極材料電化學性能的作用規律，分析了3種具有不同一次顆粒尺寸的正極材料的理化性質。NCM-1正極材料具有較好的性能，以1.0C倍率在2.8~4.3V循環200次，容量保持率達到78.95%。通過SEM、原位XRD和DSC等分析手段對材料性能進行分析后，總結原因如下：NCM-1正極材料表面存在大尺寸一次顆粒，顆粒之間具有相互支撐作用，晶粒更難滑移，正極材料二次顆粒的機械強度顯著提升，顆粒強度均值達到98.1MPa，緩解了循環過程中正極顆粒開裂和副反應相變的問題；正極材料大尺寸一次顆粒優先沿Li層(003)晶面取向生長，構建了適當結晶度的(003)晶面離子通路，高溫下形成的層狀結構更加穩定，更有利于Li+的高效傳導；正極材料的內部晶界較少，有利于提升高脫鋰態下的晶格氧穩定性。

文獻參考

譚仕榮,訚碩,董陽陽.一次顆粒尺寸對高鎳三元材料的影響[J].電池,2025,55(2):297-302
