復合材料失效預測的挑戰與需求

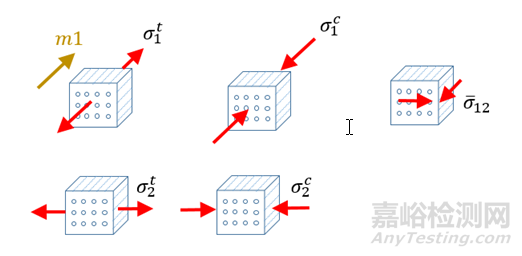

1. 顯著的各向異性：單向纖維增強復合材料單層板沿纖維方向（通常定義為1軸）的強度（拉伸強度Xt，壓縮強度 Xc）遠高于垂直于纖維方向（2軸）的強度（拉伸強度 Yt，壓縮強度 Yc）。面內剪切強度 （S） 通常也遠低于纖維方向的強度。

2. 拉壓不對稱性：復合材料在拉伸和壓縮載荷下的強度往往存在顯著差異（Xt≠Xc, Yt≠Yc），這是許多金屬材料所不具備的特性。

3. 復雜的多軸應力狀態：實際結構中的材料點通常同時承受縱向正應力 (σ1)、橫向正應力 (σ2) 和面內剪切應力 (τ12) 的共同作用。這些應力分量之間存在相互影響（耦合效應）。

4. 傳統準則的局限性：適用于金屬的經典強度理論（如馮·米塞斯屈服準則）基于各向同性和拉壓對稱假設，無法準確描述復合材料的失效行為。即使是針對復合材料的最大應力準則或最大應變準則，也忽略了不同應力分量之間的耦合效應。

因此，發展能夠同時考慮材料各向異性、拉壓不對稱性以及多軸應力耦合效應的失效判據至關重要。



霍夫曼強度準則的基本原理

霍夫曼準則由Hoffman于1967年提出。其核心思想源于Griffith的脆性斷裂能量理論，認為材料失效是由于其內部儲存的應變能達到某個臨界狀態所導致的。該準則在數學上表達為一個二次型失效函數。

數學表達式：

在單層板的材料主軸坐標系（1軸沿纖維方向，2軸垂直于纖維方向）下，霍夫曼失效準則的方程為：

式中符號含義：

σ1：作用在單層板上的、沿纖維方向（1軸）的正應力（拉應力為正，壓應力為負）。

σ2：作用在單層板上的、垂直于纖維方向（2軸）的正應力（拉應力為正，壓應力為負）。

τ12：作用在單層板1-2平面內的剪切應力。

Xt：材料沿纖維方向（1軸）的拉伸強度（正值）。

Xc：材料沿纖維方向（1軸）的壓縮強度（取正值）。

Yt：材料垂直于纖維方向（2軸）的拉伸強度（正值）。

Yc：材料垂直于纖維方向（2軸）的壓縮強度（取正值）。

S：材料在1-2平面內的剪切強度（正值）。

失效判據：

當?shù)仁阶筮叺挠嬎憬Y(jié)果小于 1時，材料處于安全狀態。

當計算結果等于 1時，材料達到失效臨界點。

當計算結果大于 1時，材料發生失效。

霍夫曼準則的物理內涵與特點

對準則方程的各項進行分析，可以理解其物理意義和關鍵特性：

1. 平方項

和：分別表征縱向正應力和橫向正應力分量對失效的獨立貢獻。分母使用XtXc和 YtYc而非 X2 或Y2，考慮了拉壓不對稱性（因為Xt≠Xc, Yt≠Yc）。

τ122/S2：表征剪切應力分量對失效的獨立貢獻。

2. 耦合項

：這是霍夫曼準則區別于簡單最大應力/應變準則的關鍵項。它明確地考慮了縱向正應力 (σ1) 和橫向正應力 (σ2) 之間的相互影響（耦合效應）。例如，縱向拉應力 (σ1> 0) 和橫向壓應力 (σ2< 0) 同時作用時，此項計算結果為正 ，增加了失效風險。反之，縱向拉應力和橫向拉應力組合時，此項為負，可能略微降低風險。這一項顯著提高了準則在多軸應力狀態下的預測精度。

3. 線性項

(1/Xt - 1/Xc)σ1和 (1/Yt - 1/Yc)σ2：這兩項直接反映了材料在拉伸和壓縮狀態下強度不同的特性（拉壓不對稱性）。如果材料在某個方向拉壓強度相等（如 Xt = Xc），則對應的線性項為零。

4. 失效包絡面

在三維應力空間 (σ1, σ2,τ12) 中，霍夫曼方程定義了一個光滑的二次曲面（橢球面或雙曲面），即失效包絡面。包絡面內部 (σ1, σ2,τ12)組合是安全的；落在包絡面上或外部的組合會導致失效。在二維子空間（如 ( σ1−σ2 ) 平面，τ12=0) 中，包絡線是一個傾斜的橢圓（或類橢圓曲線），其傾斜直觀體現了耦合效應的影響。該包絡線在σ1軸上的截距約為-Xc和+Xt，在 σ2軸上的截距約為-Yc和+Yt。



霍夫曼準則的優勢與局限性

（1）優勢：

理論基礎相對清晰，基于應變能釋放率概念，物理意義明確。同時包含了材料的各向異性、拉壓不對稱性以及正應力分量間的耦合效應，關鍵特征考慮的比較全面。預測精度較高，尤其對于承受復雜多軸應力（如存在顯著剪切或拉壓組合）的脆性基體復合材料單層板，其預測精度通常優于最大應力/應變準則。

另外，所需材料參數（Xt, Xc, Yt, Yc, S）均可通過標準試驗獲得，形式相對簡潔，在工程設計和分析中被廣泛采用和驗證。相較于更復雜的Tsai-Wu準則（需要額外確定一個表征 σ1-σ2相互作用的系數F12），霍夫曼準則的參數獲取更直接。

（2）局限性：

其失效包絡面為二次曲面的假設，可能無法精確描述所有類型復合材料在所有失效模式下的行為?；舴蚵鼫蕜t是面內失效判據，適用于預測單層板內部的基體開裂、纖維斷裂、纖維-基體剪切破壞等面內失效模式。它不能預測層合板層間分層失效。該準則本身未顯式包含材料的非線性或塑性變形行為。對于有明顯非線性響應的復合材料（如某些韌性基體或受高壓作用的材料），其適用性受到限制。

霍夫曼準則的應用實例

考慮一個碳纖維/環氧樹脂單向單層板，已知其強度參數：

假設其在某點承受以下面內應力狀態：

使用霍夫曼準則進行失效評估：

1. 計算方程左側各項：

2. 求和：0.5556 + 0.0167 + 0.0900 + 0.3265 - 0.1667 - 0.4500 = 0.3711

3. 判斷：0.3711 < 1，因此該單層板在給定的應力狀態下是安全的。

霍夫曼強度準則為預測復合材料單層板在復雜面內應力狀態下的失效提供了一個理論清晰、工程實用的重要工具。它成功地克服了傳統金屬強度理論和簡單最大應力/應變準則在描述復合材料各向異性和拉壓不對稱性方面的不足，通過引入關鍵的應力耦合項顯著提高了多軸應力下的預測精度。盡管需要5個強度參數且主要適用于面內脆性失效模式，其良好的平衡性（精度與實用性）使其在航空航天、風力發電葉片、壓力容器等領域的復合材料結構設計和強度校核中發揮著重要的作用。
