卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

嘉峪檢測網 2025-06-26 15:26

測量不確定度的評定和校準在測量工作中起著非常重要的作用。CNAS-CL01：2018《檢測和校準實驗室能力認可準則》指出：檢測實驗室應具有并應用評定測量不確定度的程序；校準實驗室或進行自校準的實驗室，對所有校準和各種校準類型都應具有并應用評定測量不確定度的程序。

柔度法是一種用于測量材料中裂紋長度的非破壞性檢測技術。該方法基于材料在外力作用下發生形變的原理，通過測量材料的柔度（即單位載荷下的位移）來間接確定裂紋的長度。柔度法可以在不直接接觸裂紋的情況下進行測量，適用于難以直接觀察裂紋的場合，因此該方法可以應用在斷裂韌性、裂紋尖端張開位移、疲勞裂紋擴展速率、裂紋擴展門檻值等試驗中。在裂紋尖端張開位移試驗中，將柔度定義為單位載荷作用下試樣的位移變化，通常表示為彈性模量與裂紋長度和試樣尺寸相關的函數。通過測量施加載荷下的裂紋張開位移V 和載荷F，可以計算出試樣的柔度C，即C=V/F。然后，通過已知的柔度函數關系，可以反推出裂紋的長度。研究人員根據GB/T 21143—2014《金屬材料準靜態斷裂韌度的統一試驗方法》，利用柔度法測量裂紋長度，并對該方法的測量不確定度進行評定。

1 試驗材料與方法

利用7075鋁合金材料制成緊湊拉伸（CT）試樣。根據GB/T 21143—2014 中的要求在試樣上預制裂紋，并利用COD 規（裂紋張開位移測量儀）測量裂紋張開位移與施加力，通過計算得到對應的卸載柔度，進而計算得到試樣的裂紋長度。依據JJF 1059.1—2012《測量不確定度評定與表示》和CNAS-GL10：2006《材料理化檢驗測量不確定度評估指南及實例》進行測量不確定度評定。重復測定10次施加力和對應的裂紋張開位移，將其作為試驗結果。

2 建立數學模型

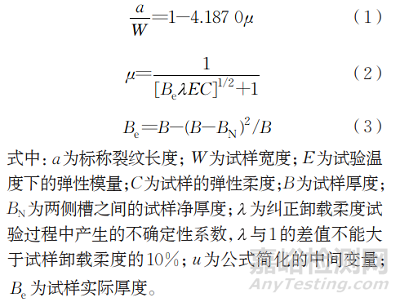

根據式（1）~（3）計算裂紋長度。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

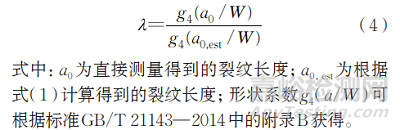

此次試驗采用的CT試樣側面無開槽，因此B=BN，式（3）中Be=B，λ如式（4）所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

試驗以測量原始裂紋長度a0，est為主，因此λ=1，下文用a來代表a0，est。

將Be=B代入式（2），可得μ。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

3 測量不確定度的評定

3.1 測量不確定度的來源

經分析，測量不確定度的來源主要包括：試驗機力值傳感器的測量不確定度分量u（F），包括隨機性和力值傳感器最大允許誤差引入的不確定度分量，以及標準測力儀引入的不確定度分量；COD規的測量不確定度分量u（COD），包括隨機性和COD規最大允許誤差引入的不確定度分量，以及COD 規校準器具引入的不確定度分量；通過力值傳感器測量隨機性帶來的不確定度分量和COD規測量隨機性帶來的不確定度分量，可利用線性擬合的方法得出柔度C的重復性帶來的不確定度分量u（C1），由相關測量器具造成柔度C 的測量誤差的不確定度分量u（C2），以及試樣尺寸測量的不確定度分量u（B）和u（W）。

3.2 測量不確定度分量的評定

3.2.1 卸載彈性柔度不確定度u（C）

彈性柔度如式（6）所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

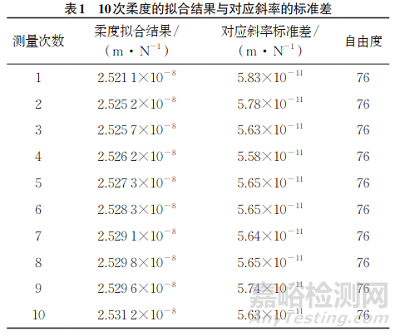

以裂紋張開位移為y軸，對應施加的力為x軸繪制圖，再進行線性擬合，試樣柔度C為斜率，10次柔度的擬合結果與對應斜率的標準差如表1所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

對10次柔度測量結果的標準差Sp（C）進行合成，計算方法如式（7）所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

即試樣柔度C的重復性引入的測量不確定度 u（C1）=Sp（C）=5.682×10− 11m/N。

試驗機力值測量系統與COD規的最大允許誤差均為±0.5%，因此試驗機力值測量系統的相對不確定度分量urel（F1）等于COD規的相對不確定度分量urel（q1），為0.289%，自由度v=50。

校準所用的標準測力儀與COD規校準器具的準確度均為0.1級，置信因子為2，因此校準所用的標準測力儀引入的標準相對不確定度分量urel（F2）等于COD規校準系統引入的標準相對不確定度分量urel（q2），為0.05%。

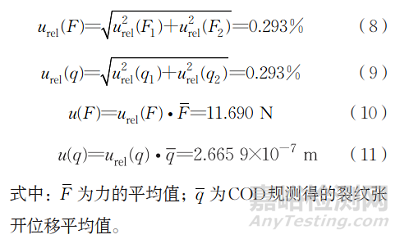

合成標準不確定度的計算方法如式（8）~（11）所示，v=50。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

試樣柔度C由測量設備誤差引入的不確定度分量u（C2）如式（12）所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

柔度C的不確定度如式（13）所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

3.2.2 試樣尺寸測量不確定度u（B）和u（W）

使用游標卡尺，在試驗前對試樣厚度進行10次測量，結果分別為25.12，25.14，25.13，25.12，25.14，25.13，25.13，25.13，25.12，25.13mm。

使用內溝槽游標卡尺，在試驗前對試樣寬度進行10次測量，結果分別為50.06，50.08，50.08，50.07，50.07，50.06，50.08，50.07，50.07，50.06 mm。

使用貝塞爾公式分別計算兩者的標準差，Sp（B）=0.007379mm，Sp（W）=0.008165mm，重復性卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定，=0.002582mm ，其中測試次數n=100，自由度 v（B1）=v（W1）=9。

測量用的數顯游標卡尺與數顯內溝槽游標卡尺的極限誤差均為±0.01mm，所以測量誤差引入的不確定度分量為u(B2)=u(W2)=0.005773mm ，自由度v2=50。

由于兩分量無關，尺寸測量引入的標準不確定度卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定，其對應的自由度veff (B)=58 ，0.006324mm，其對應的自由度veff (W)=58。

3.3 合成不確定度

各不確定度分量的計算結果如表2所示。

表2 各不確定度分量計算結果

不確定度分量	不確定度來源	標準不確定度分量 $u (x_{f})$ u(xf?)	自由度
$u (F)$ u(F)	試驗機力值的測量，試驗機示值誤差，標準測力儀的不確定度	$u_{r e l} (F_{1}) = 0.289 %$ urel?(F1?)=0.289%, $u_{r e l} (F_{2}) = 0.05 %$ urel?(F2?)=0.05%	50
$u (q)$ u(q)	裂紋張開位移的測量，COD 規示值誤差，COD 規校準裝置的不確定度	$u_{r e l} (q_{1}) = 0.289 %$ urel?(q1?)=0.289%, $u_{r e l} (q_{2}) = 0.05 %$ urel?(q2?)=0.05%	50
$u (B)$ u(B)	試樣厚度的測量，測量重復性，量具誤差	$u (B_{1}) = 0.002333 mm$ u(B1?)=0.002333mm	9
$u (W)$ u(W)	試樣寬度的測量，測量重復性，量具誤差	$u (W_{1}) = 0.002582 mm$ u(W1?)=0.002582mm, $u (W_{2}) = 0.005773 mm$ u(W2?)=0.005773mm	50
$u (C)$ u(C)	試樣柔度的測量，測量重復性，量具誤差	$u (C_{1}) = 5.682 \times 10^{- 11} m/N$ u(C1?)=5.682×10−11m/N, $u (C_{2}) = 9.320 \times 10^{- 11} m/N$ u(C2?)=9.320×10−11m/N	76 (C?), 50 (C?)

注：

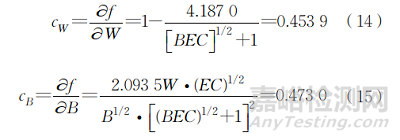

將C=2.5274×10−5mm/N，B=25.13mm，E=70000MPa，W=50.07mm代入式（14）~（17）。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

式中：cW為試樣寬度測量不確定度的靈敏系數；cB為試樣厚度測量不確定度的靈敏系數；cC為試樣柔度測量不確定度的靈敏系數。

合成標準不確定度uc（a）如式（18）所示。

卸載柔度法測量緊湊拉伸試樣裂紋長度的不確定度評定

3.4 擴展不確定度的評定

取置信概率p=95%，包含因子k=2，則擴展不確定度U(a)=kuc(a)=0.10mm。

4 測量不確定度報告

金屬材料CT試樣裂紋長度測量結果為：裂紋長度為22.73mm，擴展不確定度為0.10mm，包含因子為2。

5 結論

在金屬材料CT試樣裂紋長度測量過程中，不確定度的主要來源為試樣卸載柔度C的測量，試樣厚度B的測量與試樣寬度W的測量。金屬材料CT試樣裂紋長度測量結果的不確定度為：裂紋長度為22.73mm，擴展不確定度為0.10mm，包含因子為2。

來源：理化檢驗物理分冊
