裝備系統研制是不斷解決技術問題的過程，故障歸零是型號裝備研制中的常態化工作；需要吸取問題與故障的經驗教訓，總結問題與故障帶來的啟示，提煉故障歸零的共性規律與方法，并將相關教訓、啟示、方法進行傳承與共享。

中國工程院樊會濤院士研究團隊在中國工程院院刊《中國工程科學》2025年第1期發表《裝備系統故障歸零的一般方法》一文。文章立足多年從事戰術導彈工程研制、較多參與裝備故障歸零的經驗，以故障為核心，追蹤故障從出現到解決的全過程，借助方法論的認識與應用，從故障的定義及價值、故障歸零的思維方式、故障歸零的方法等方面出發，總結了裝備系統故障歸零的共性規律與一般方法，論述了故障的4個價值、系統思維的4個基本概念、故障排查的4種常用方法。深入闡述了故障定位、故障原因與機理分析、故障復現設計、改進措施驗證、舉一反三、提煉準則與啟示6個故障歸零關鍵環節的具體做法，以期杜絕裝備系統研制與使用過程中出現的重復性、簡單性、低層次故障，明顯減少因認識不足導致的高層次、復雜性問題，且在故障出現后能夠高質量、高效率地完成技術歸零。



一、前言

裝備系統研制是技術層面不斷成熟的過程，處理技術質量問題是型號裝備研制中的常態化工作，發生故障時需進行技術與管理“雙五”歸零已是行業內的基本要求。然而，相關處理的效率、成效、效益，對于不同的人員、項目、機構往往是不同的。應當認真吸取問題與故障的經驗教訓，深入總結問題與故障帶來的啟示，盡量提煉故障歸零的共性規律與方法，并將這些教訓、啟示、方法進行傳承與共享。

本文針對戰術導彈這一高度復雜系統，根據筆者多年從事導彈系統故障歸零的經驗，以故障為核心，追蹤故障從出現到解決的全過程；基于方法論的認識與應用，從故障的定義及價值、故障歸零的思維方式、故障歸零方法等角度出發，總結型號裝備研制故障歸零的共性規律與一般方法，闡述故障歸零關鍵環節的處理方法。梳理和總結相關內容，期望杜絕型號裝備研制與使用過程中出現的重復性、簡單性、低層次故障，明顯減少因認識不足導致的高層次、復雜性問題，在故障出現后高效地完成技術歸零，也可為相關行業的裝備系統故障歸零提供理論和方法參考。



二、裝備系統故障的定義與價值

故障指設備、產品、系統在使用中出現，因某種原因喪失執行規定功能或不符合規定性能的偶然事故狀態?？梢姡收嫌袃蓚€本質特征：出現故障的對象是設備、產品、系統，故障現象是不能執行或完成規定的功能或性能。

與設計師的主觀意愿無關，裝備研制過程中不可能完全杜絕故障。在故障發生后，應積極開展故障歸零工作，需要端正態度、激發斗志，不能情緒沮喪、信心缺失。有必要充分挖掘故障的價值，支持開展故障歸零工作，提高故障歸零的效率；從故障中吸取經驗，不斷提升設計能力和技術水平，以在后續的設計中“由此及彼、由表及里”地采取系統級預防措施，從發生故障后被動應對式歸零轉變?yōu)槿粘Ｊ筋A(yù)防，杜絕同類故障的重復發生。在筆者看來，故障的價值主要包括4個方面。

一是發現新事實、提出新認識。當一型裝備完成設計后，裝備在工作中的所有表現都應當與設計師的預先設計相吻合；如果出現了故障、偏離了預先設計的規定，就表明出現了新現象。許多新認識來自于新現象，新現象的出現有助于設計師發現設計方案中存在的缺陷和不足，從而提出新的認識。

二是開展新設計、積累新知識。出現故障的原因有很多，解決問題的途徑也有很多；可通過加強管理、驗證、檢驗等方式暫時解決問題，但更重要的是通過新設計、落實新工藝來徹底解決問題。故障的發生提供了開展新設計的最佳機遇，促使設計師重新審視并改進原有設計方案，追求從根本上避免故障的再次發生，實現故障“真”歸零。再將故障歸零過程中的新認識加以總結，提煉為行業內的新知識，促進行業發展質量提升。相關新知識可以是工程理論突破、新的約束條件設定、新工藝落實、新工藝禁用、研制流程變更等，內涵較為豐富。

三是完善新準則、避免新錯誤。每個企業都要在行業內構建自身的核心競爭力，需要具備完善的裝備設計體系，不僅包括已廣為傳播的科學知識，更重要的是以工程經驗為標志的核心內容，如被實踐證明可行/ 不可行的準則。完善準則有多種渠道，重要渠道之一即為故障歸零啟示的積累。對故障歸零過程中積累的新知識進行顯性化和再提煉，形成新的設計準則，指導設計師在后續其他裝備設計中不再發生同樣錯誤；同時通過舉一反三，使類似的錯誤不再發生，最大限度地發揮故障歸零的價值。

四是提升新能力、建立新規章。復雜裝備系統的研制過程必然面臨各類問題、出現各種故障，解決問題、排除故障的過程就是提升設計師及設計團隊能力的過程。應當將故障歸零視為提升設計師個人與集體能力的機會，而設計師隊伍的設計能力正是企業的核心競爭力。國防工業每年出現的各類質量問題中，超過50%的是低級、低層次技術問題或者管理與責任問題，這些故障歸零時不需要高深的科學知識，而需要嚴謹?shù)目茖W態度；不需要深刻的理論指導，而需要精細的規則落實；不需要準確的數理計算，而需要遵從常識與規律。因此，許多技術問題在故障歸零時都需要進行管理歸零，以建立新規章、避免類似問題重復發生。

值得指出的是，技術歸零、管理歸零是質量問題歸零的兩個重要方面，也是相輔相成的：前者主要關注問題的技術層面因素，即找出問題的直接原因并采取措施加以解決；后者從更宏觀的角度出發，關注問題背后的管理層面因素，進而確保問題得到更全面、更有效的解決，也可通過改進管理流程、加強過程監控、采取預防措施，從程序上預防問題的再次出現。



三、裝備系統故障歸零的思維方式

（一） 提升對故障的敏感度

故障歸零的根本目的是消除認知范圍內故障再次發生、降低未認知故障發生概率。任何故障的發生都不是突然的，必然有著潛在根源以及初期表現形式。設計師需要提高對故障的敏感度，及早發現裝備運行過程中的各種異常，在“量變階段”“流程前端”即可準確地防微杜漸、識別故障，杜絕故障演化和進一步的危害。

一是要吃透技術、明晰狀態。無論是自主創新的技術，還是引進研仿的技術，設計師都應在客觀條件許可的情況下，盡最大可能進行實踐和消化，以全面認識裝備并掌握技術，實現設計源頭、工藝源頭“零隱患”的目標。對裝備研制和生產全過程的設計狀態、工藝狀態、試驗狀態進行有效控制，在產品研制和生產各階段進行嚴格的技術狀態管理；不得隨意變動成熟的設計、工藝、測試狀態，確需變更的，必須遵循“論證充分、各方認可、試驗驗證、審批完備、落實到位”的原則。

二是重視數據、排查隱患。數據中含有關鍵信息，裝備性能的微小差異往往會在測試、試驗數據中有所體現，設計師需提高對試驗數據的敏感性。裝備研制各個階段的試驗數據可用于縱向?qū)Ρ?；采用相似技術的不同型號裝備，可進行試驗數據的橫向?qū)Ρ?；對于超出裝備成功數據包絡的參數，需進行理論分析、地面試驗考核，給出是否存在風險的明確結論。

三是做好“雙想”、預防風險。“雙想”指回想前階段工作中是否存在問題及隱患，預想下階段工作中可能出現的問題及隱患。通過“雙想”，及時分析并識別隱患的影響范圍與程度，制定相應的控制措施與應急預案；組織討論和審查，確保針對每項設計內容均采取有效措施、形成閉環，達到降低故障發生風險的目標。

（二） 系統思維的基本概念

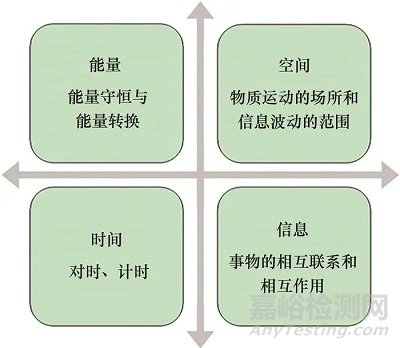

科學認識世界的一般思維入口有4個：能量、空間、時間、信息。故障歸零類似，如“技術五歸零”中的定位準確、機理清楚、措施有效3個核心步驟，都是圍繞上述4個基本概念展開的。雖然相對論已將時空作為整體來看待，認為物理事件發生在四維時空簇里，但是絕大多數裝備設計涉及的時空內物理事件，仍可由牛頓力學理論進行解釋（誤差可以忽略），具有簡單明了的特點。因此，分別從能量、空間、時間、信息4個基本概念出發，探討與故障歸零之間的內在關聯，極為必要（見圖1）。



圖1 系統思維的4個基本概念



能量就是物質，也是物質運動的量化轉換，不同物質的運動形式對應著不同的能量形式。裝備設計中的能量概念可從能量守恒、能量轉換兩個方面來理解。能量守恒指在封閉系統里能量既不會憑空產生，也不會憑空消失，只會從一種形式轉化為另一種形式，或者從一個物體轉移到另一個物體；在轉化或轉移過程中，總能量保持不變。從能量角度思考故障有價值，因為能量轉換會帶來作用方式的變化，而相同能量的不同作用方式通常導致不同的結果。

裝備設計中的空間概念可從3個方面來看待。① 空間是物質存在的形式，即以結構形式來表現空間，裝備設計的首項任務就是大致規劃設計對象的結構空間、空間大小、誤差分配、形狀變化等。② 空間是物質運動的場所，從運動學角度看飛行器設計就是不同坐標系之間的轉換與移動。坐標系一般有地球慣性坐標系、地理坐標系、地平坐標系、彈體坐標系、位標器框架坐標系等（以及數據信息處理所需的坐標系轉換）。③ 空間是信息波動的范圍，多數物理量及其關系都可通過（由笛卡爾坐標系確定的）二維平面空間來描述，也有一些物理量通過（由笛卡爾坐標系確定的）三維立體空間來描述。突破空間是用來衡量三維空間的思維慣性，可將信息與空間緊密聯系起來。在空間概念上，所有信息都存在動態范圍，控制信息并為信息量合理分配空間，可使信息始終保持在適當?shù)臓顟B(tài)。當裝備系統出現故障時，采用空間的概念去分析各種信息的變化與約束，有助于快速發現問題。

建立時間概念的基本目的之一是對時，即給各種事件的先后次序以“同時性”的定義，為各個人、各個事件、各種信息之間建立橫向聯系。建立時間概念的另一個基本目的是計時，即記錄各個事件、各種信息持續過程的縱向長短與橫向時序，因而時間被視為“運動的存在形式”?？紤]到合適的時間尺度是描述事件的本質要素，因而對于不同的事件需要采用不同的時間精度去測量，但不是精度越高越好，否則不僅成本高昂，還會掩蓋事件的本來形貌，甚至導致功能紊亂。

經典觀點認為，信息是用來消除隨機不確定性的“東西”；信息就是信息，既非物質，也非能量。信息不是物質，盡管信息與物質關系密切；物質本身是否攜帶信息、攜帶何種信息，不是由物質決定的。同一個事件、同一種物質，因不同的人解讀就會具有不同的信息，也因不同的環境和條件變化產生不同的信息。在多數時候，信息來自關聯關系。可以認為，信息是物質運動及其關聯關系的意義與價值。系統的功能性能是由信息來定義的，系統有序性的形成與破壞、建構與解構，通常可以表現為信息的有序或失序。當系統發生故障時，可以通過系統的信息失序來快速定位故障。

（三） 常用思維方式

思維方式類型眾多，常用的有正向思維、逆向思維、發散思維、聚合思維。一些思維方式在應用于正向設計、故障歸零時并無不同，而另一些思維方式則存在明顯不同。例如，正向設計更多采用正向思維、統一思維、取真思維，故障歸零傾向采用逆向思維、矛盾思維、排假思維等。

正向思維從原因或前提出發，尋找結果與結論；逆向思維與之相反，從結果或結論出發尋找原因與前提。故障歸零采用逆向思維，即從已經出現、為設計預期之外的結果出發，尋找造成結果的前提條件。在正向思維占主導地位時，很難找到故障部位，這是因為如果正向設計能夠發現缺陷，通常在設計過程中就會加以解決；換言之，已經在設計中認識到的問題不應該再次出現，否則就會發生責任故障（而不是認識不足產生的故障）。在多數情況下，故障歸零交替使用正向思維和逆向思維。

發散思維、聚合思維是一對有邏輯聯系的思維方式。無論是正向設計還是故障歸零，抑或是解決其他新面臨的問題，設計師總是首先使用發散思維，即大膽創新與假設，再采用聚合思維，即小心求證與落實。

（四） 故障排查常用的思維方法

1. 排除法

排除法是遇到異常事件時最常用的方法，也是最符合邏輯、效率最高的方法。應用排除法時注重以下內容：從結構可分解的角度進行排除，從功能與性能的角度進行排除，從各種信息及其內在邏輯關系的角度進行排除，從客觀條件（如設備、環境、相關系統等）角度進行排除，從人的因素角度進行排除。在明確待排除的因素后，可采用兩個方法來達到排除目的：根據因果律進行邏輯演繹，推導出該因素與故障現象之間是否存在必然聯系，稱為理論分析法；采用試驗驗證該因素存在時故障現象是否會發生，稱為試驗驗證法。

在某型號導引頭研制初期進行振動試驗時，探測信號噪聲急劇放大兩個數量級以上，出現了典型的動能轉變?yōu)殡娦盘柕鸟詈瞎收?。類似故障的原因有電磁兼容問題、探測器硬件問題、位標器故障等，很難從理論分析角度闡明。為此制定了排除驗證方案：開展電磁兼容試驗，排查薄弱環節，無果；開展探測器振動試驗，無果；開展位標器單獨振動試驗，無果；開展電子艙單獨振動試驗，無果；考慮到電子艙內共有4塊電路板，為確保安裝堅固又在艙內添加了隔離支撐板，在振動過程中電路板空間位移可能較大，分布的電容或電感可能與位標器的弱信號耦合產生不良后果，決定將隔離支撐板材料由導電的鋁板更換為絕緣的膠木板，故障現象消失。

2. 對比法

對比法細分為條件不變法、條件變化法、互換法。① 條件不變法主要在全部條件不變、制定好增加測試信息的情況下進行重復試驗，對比檢驗故障現象的可重復性。重復性試驗獲得的增量信息對認識問題的性質具有重要價值，沒有信息增量的重復基本上是無價值的。開展條件不變的重復試驗受到約束：盡可能保護現場，保證環境條件不變；盡可能保護產品，在試驗前后故障產品的技術狀態不變。② 條件變化法主要在其他條件不變的情況下改變其中1個條件，驗證故障產品功能與性能隨變化條件而改變的規律性，再與故障現象進行對比。應用條件變化法受到約束：在不受其他條件限制的情況下，每次只改變1個條件進行對比，以便準確判斷條件與現象之間的聯系規律；條件改變既不受原設計范圍的限制，也不能損壞產品，以便摸清產品的能力所在；條件變化的規律與產品面臨的真實條件之間具有真實性，如溫變速度與時間等。③ 互換法主要在相同環境條件、相同技術狀態下進行產品不同樣本之間的對比?；Q具有多種層次，如在同一內艙段更換導引頭、飛控設備、發動機，不同艙段之間互換，更換飛行器、發射裝置甚至載機等?；Q法是提高故障歸零效率的方法，不是認識故障機理的方法。

生產線上出現問題后最常用的方法是對比法，這是因為生產線相較研制更加追求效率，從資源的角度也更具條件，從技術狀態的角度一般不涉及狀態變更。有時甚至將不同零件的互換組裝定義為可許可的正常工藝。實際上，生產線上用真實零組件作為檢測手段對互相配合的其他零組件進行測量，是最為典型的對比法應用。

某演示驗證項目在外場進行地面發射試驗，在振動試驗、-20 ℃溫度試驗完成后進場，第三天上午在外場開展測試時出現了自檢不通過，而裝備之前僅進行了跨城市轉運并在外場庫房內（溫度約為-10 ℃）放置了1個晚上。分析認為該故障應由環境條件變化引起，決定將裝備放置于有暖氣的房間內再檢測產品狀態；2 h后自檢恢復正常，故障定位于電容低溫特性不滿足要求。裝備在溫度為-10 ℃的廠房內放置1個晚上后測試出問題、而在-20 ℃溫度試驗中卻不出問題，原因是進行-20 ℃溫度試驗時裝備僅進行了2 h的保溫，保溫時間不夠造成裝備內部溫度沒有達到-20 ℃，也就無法實現通過溫度試驗發現裝備設計缺陷的目的。

3. 因果律分析法

因果律分析法堅信一切現象皆有原因，一切現象都是在給定前提條件下演化的結果。因果律是伽利略 ? 笛卡爾 ? 牛頓科學方法體系的核心，即1個可觀察事件的發生，背后必有至少1個動因。在工程研究中，裝備的數量通常較多，故障結果是概然性的；但對于每次出現的問題或故障，可以堅持必然性因果律。盡管可能存在受條件限制而找不出真正原因的情況，但這并不是否認原因與結果之間的必然性關系。而且，堅持因果律思維僅是堅定找出問題的信念，運用因果律迅速找到問題的根源取決于對因與果內在機理的認識。實際上，故障歸零時將伴隨事件說成因果事件、倒因為果的錯誤認定等經常發生，特別需要立足科學素養進行辨識和確認。

4. 質量互變分析法

質量互變分析法是故障排查的常用方法，認為事物從量變到質變、從質變到量變互相轉化，遵從一定的法則，質不僅是量的堆積，量也不僅是質的分解。工程上通常需要通過質與量的綜合分析才能確認問題的性質。質是要把握的目標，只要不發生質的變化，工程上一般是可以接受的；量是作出判斷的依據，量的大小是否產生質的影響是方案設計時反復權衡的對象。一旦發生質的變化，結果非常直觀，很容易認識到，但量變的異常在沒有引起質變前往往會被忽視，因而保持對量變的敏感性是預防故障的重要手段，也是故障排查時判斷定位是否準確、機理分析是否清楚的重要依據。

某型裝備在系統聯試過程中出現突然掉電現象。經查，突然掉電是因供電繼電器損壞造成的，而繼電器損壞的失效機理定位于高壓擊穿。在故障復現過程中，高壓擊穿確實能復現繼電器損壞的故障，但電氣系統設計中沒有足夠高的電壓（可導致繼電器的擊穿），在發生故障時也沒有監測到高壓信號。該故障多次出現，且通電次數越多的裝備越容易出現，似有積累效應。后續，采用帶寬更高的示波器進行監測，發現上電時刻出現了高頻震蕩，表明該故障確實是1個從量變到質變的過程。繼電器的高頻震蕩擊穿形態與高壓擊穿形態一致，也是行業內首次認識到的故障現象。



四、裝備系統故障歸零的方法及流程

“故障五歸零”是行業內出現故障后處理問題的標準方法，具有邏輯嚴謹、行之有效的特點；主要涉及故障定位、故障原因與機理分析、故障復現設計、改進措施驗證、舉一反三、提煉準則與啟示等6個主要環節。盡管相關方法已有成熟運用，但各個故障歸零環節涉及的具體方法論及其應用要點，歸納總結甚少。

（一） 故障定位

當裝備出現非預期的運行狀態時，首先需要明確是否發生故障，即故障確認是故障定位的第一步，快速定位故障的原因和位置是解決問題的關鍵。物理現象、殘骸、數據是裝備故障分析的主要依據，故障樹分析是挖掘故障原因的有力工具。

故障發生時可能伴隨各種現象，分別針對這些現象開展物理分析、數學分析、綜合分析，合稱現象分析。① 物理分析在故障分析時通常率先開展，通過因果律定性分析，找出現象與原因之間的機理層面聯系，盡快框定引發故障的主要因素，使故障歸零工作明確主攻方向。② 數學分析主要包括統計概率分析、物理層面的定量關系分析。統計概率分析在故障現象可重復發生時尤其有效，主要通過統計故障現象發生時伴隨條件出現的頻次，尋找條件與現象之間的關系，然后以確認的條件為前提，分析故障現象的內在機理；開展統計時，盡可能量化因素，尋找量變與質變之間的平衡點，最終確定可能造成故障的主要條件因素。③ 綜合分析即系統分析，不能停留在已有現象的物理和數學分析上，還要從全系統的角度出發，設想并推演更多條件變化情況下可能出現的其他現象，也需開展虛擬仿真分析、系統級試驗分析，以便獲得更多的數據與現象支持。

殘骸是最寶貴的資源之一，其價值體現在3個方面。① 確定故障部位。仔細檢查殘骸，可以確定故障發生的具體部位，如電路板、機械部分、其他部件等，有助于縮小故障定位的范圍，深入分析故障的原因。② 判斷故障性質。分析殘骸并判斷故障的性質，如短路、斷路、其他性質等，有助于了解故障對裝備的影響程度，快速制定對應的解決方案。③ 推測故障原因。觀察和分析殘骸，推測故障的原因，如殘骸表現為裝備遭受物理損壞，即可推測設備可能由于使用環境惡劣而發生故障。

數據是支持故障定位的寶貴資源，數據分析是故障定位中最基礎的工作。在收集殘骸的同時，注意收集相關的數據，盡量把看似無關的數據收集完整。系統的單個功能或性能往往是數個分系統聯合正確工作的結果，因而單個故障現象通常通過多個數據一起表現出來。準確判斷哪些異常數據是原因、哪些異常數據是結果，既要立足對裝備系統工作原理的深刻認識，也要靈活運用專業知識。數據的統計分析、數理分析是工程上常用的分析方法，尤其在低信噪比探測系統中統計分析占有重要地位。在開展統計分析時，將已獲得的表觀測量數據精準轉換到對應維度上進行分析，對最終確定故障、認識機理具有重要影響，有時甚至是決定性的影響。例如，常用采樣記錄的數據是電壓信號，有時需要轉換到功率維度來認識，有時又需要轉換到能量維度來認識，在問題判斷時應選取適宜的物理量。

故障樹分析已是成熟方法，理論基礎完備，自20世紀60年代投入應用后取得了極大成功；通過底事件、頂事件之間的機理聯系，貫穿現象分析、殘骸分析、數據分析。故障樹分析的正向設計流程為：選擇合理的頂事件→建造故障樹→故障樹定性分析→故障樹定量分析→確定設計上的薄弱環節→采取措施提高系統可靠性。故障樹分析的故障歸零流程為：確認故障頂事件→建造（完善）故障樹→故障樹定性分析→故障樹定量分析→確定故障底事件與原因→采取措施提高系統可靠性。通過故障樹分析，選出主要故障模式，再簡化形成只包含主要故障模式關系的故障樹，據此開展完整的機理分析；如果主要故障模式不止1個，應分開詳細描述。絕大多數故障都是單點故障，兩點或多點故障的概率不超過1%。

（二） 故障原因與機理分析

查找故障原因首先要秉持科學的態度，開展故障機理分析也需有科學的常識和清晰的解釋。機理是科學問題，在進行故障樹分析時已經針對各種故障模式開展了機理分析，只是相關機理分析仍處于假設狀態，尚不明確且不唯一。通過可控的故障復現試驗檢驗后，故障定位趨于明確，故障發生的機理將得到清晰、直接的科學描述；若故障定位過程簡單而機理不簡單，就需要在機理分析中給出詳盡的描述；若故障機理在定位分析過程中已經有較清晰的表述，則機理分析僅需簡明、準確的結論性內容，清楚表達科學上的因果關系即可。在應用科學研究中，極少存在機理解釋超出科學知識范疇、需要新的科學概念的情況；為了通過故障歸零達到學習與提升目的、將經驗知識積累起來變成顯性知識和組織知識，除了總結科學認識，還需圍繞原因進行歸納。

查找故障原因應基于科學的方法。在進行故障原因和機理分析時，需要做到物理概念正確，“眼睛向內找問題、刀口向里找原因”，敢于主動暴露問題、自我剖析原因。故障原因分析方法通常分為設計準則分析、條件分析、流程分析等[15]。① 設計準則分析時首先從設計與工藝出發，判斷是否由于設計師未能遵守本專業設計準則而造成故障。設計準則包括性能設計、通用質量特性設計、工藝設計。在多數情況下，故障與需求定義不明確、原理設計不精細、工藝設計不完善相關，原因在于現有設計準則未得到徹底遵守，沒有認識到新知識、新機理。這是提煉一條或多條新準則的時機。② 條件分析以故障為核心，按照“故障零部件 ? 組件 ? 分系統 ? 系統 ? 生產制造環節 ? 試驗與工作條件”的順序，從同心圓的圓點向外發散，列出影響試驗結果的各種因素；再從同心圓的最外圈開始分析排查，確定故障發生時的前提條件，分析前提條件與故障之間存在因果關系的可能性。條件排查集中在以下方面：環境條件，如氣候環境、電磁環境、動力環境等；產品狀態，如技術狀態、批次管理狀態、質量問題處理狀態等；基礎條件，如設備狀態完好性、工藝文件規范性、數據記錄可信性等；人員因素，如加工人員、裝配人員、測試人員、使用操作人員的能力與變化情況。③ 許多故障源自流程不規范或者未規范地遵守流程。例如，制造流程不科學、不規范、對人員素質依賴度高，造成制造產品的一致性與穩定性不佳；返工流程不完備，想當然地等同于首次制造或者隨意增減工步，帶來制造缺陷；試驗流程不真實，過于追求效率而沒有嚴格保持科學性，導致潛在問題不能暴露；檢測流程前松后嚴，忽略有些組件的部分性能在系統狀態下已經不可能被測試覆蓋，存在驗證不充分的隱患。

（三） 故障復現設計

故障復現指在故障歸零過程中為了定位和解決問題，針對性地設計故障復現試驗，嘗試重現已發生的故障或錯誤的過程。故障復現是“技術五歸零”中的重要環節，與故障重復是不同的概念。故障重復指在原因不明的情況下同樣的故障穩定重復出現或不穩定多次出現，這種重復對故障歸零沒有價值；只有故障重復時能夠增加新的監測信息才有價值?？勺匀辉佻F(xiàn)、不可自然再現的故障，在設計師不理解機理的情況下都不屬于設計能力控制下的再現。需要采取針對性措施，使主要故障模式在思維主導下變成必然事件；根據認定的主要故障模式，開展故障再現設計試驗。在假定主要故障模式成立、機理清楚的情況下，開展故障復現試驗時能夠復現故障，能夠倒推主要故障模式假設的正確性。

故障機理分析只有在得到試驗支持后才視為可信。故障復現首先是機理性復現，機理性復現可在任何解釋故障現象的對象上實施，包括臨時設計的專用故障復現產品。故障復現在真實產品上實施是常態，不在真實產品上實施一定面臨成本、方法可行性、效率等因素的制約；在真實產品上復現故障時，一般首先在組件級產品上實施，既有降低成本、提高效率的考量，也有組件級的故障一般與系統其他部分沒有耦合關系的原因。在系統級開展故障復現，雖然成本高、效率低，但仍是優先選擇，這是因為涉及故障現象的各部分是緊耦合的，或者系統與設備、系統與環境、系統與條件緊耦合，故障復現的置信度最高，可使故障歸零過程“少走彎路”。

故障復現設計的根本在于“真”試驗，復現真實環境是故障復現可信的前提條件，而構造真實的試驗環境是極為困難的。例如，在空中發射試驗中發生的故障，在地面通常很難復現空中裝備工作的實際工況。某型號裝備的空中折斷故障歸零“走了彎路”，地面不好復現故障是重要原因之一。在認識到電路板可能是裝備空中燒毀的原因后，進行了故障復現試驗；在地面采用熱風槍（約700 ℃）吹電路板可以復現空中數據，但用時約為20 s，與空中時間（1~2 s）對不上。該故障復現試驗沒有真實模擬實際工況：航空發動機尾流的余溫（2000~3000 ℃）；航空發動機尾流含有的多種粒子帶有熱容，而空氣基本上沒有熱容；有些粒子具有導電性，更容易破壞電路板的拓撲結構。最終采用真實發動機點火模擬空中過程，才完好復現了相應故障。

在主要故障模式成立、機理清楚的條件下，由于控制了盲目嘗試范圍，故障復現通常更為高效，但存在依賴事先了解故障的局限性。如果故障模式或機理不清楚，則復現可能失敗，此時需重新審視故障假設，采取更廣泛的故障排查策略，重新設計故障復現試驗。

（四） 改進措施驗證

故障改進措施需要有效、充分、無害，三方面的要求逐步提高。在故障出現后，通常需要立即判定問題的性質，科學評估故障產生的后果與危害，以便合理決策正在進行中的工作安排。工程項目涵蓋質量、進度、費用3個維度的目標，任一維度出現的問題都應得到高度重視；即使技術層面出現故障，也不必然導致停工改進，而是根據問題的性質及危害程度作權衡。因此，故障發生后整個工程項目在風險可控或可接受的情況下許可現場采取臨時處理措施，較為常見?，F(xiàn)場采取的措施必須有效，但因現場采取的方案多是清楚機理后的簡單方案，有效性驗證可以相應簡化，但要對有效性驗證的充分性、采取措施的副作用進行反復質疑與評估。

只要機理清楚、原因明確，一般情況下改進措施都具有良好的針對性。然而，僅是原理正確并不充分，還需要采用試驗數據來答復相關措施的有效性，通常包括數字虛擬驗證、實物試驗驗證。驗證試驗主要分為：數字仿真（含虛擬樣機、快速原型）驗證、分系統級驗證、系統級驗證、靜態驗證、動態驗證、室內驗證、戶外驗證、地面驗證、環境適應性驗證、能力邊界摸底驗證、空中驗證（含空中系留、空中靶試）等。驗證試驗的目標包括驗證解決措施的有效性、驗證解決措施的副作用，在開展驗證試驗時需全面觀察和記錄系統的數據，而不只是與措施有關的數據。開展驗證試驗，需要確認系統技術狀態的正確性、參試設備的完備性、試驗方法的合理性、環境條件的真實性，最終明確措施驗證的充分性和有效性。

驗證措施的有效性可稱為“閉區間”驗證，目的明確且范圍有限，方法合理可行，較容易實施。驗證措施的無害性可稱為“開區間”驗證，如復雜軟件更改后要證明改動部分的無害性，“域外”可能性不可窮舉，加大評估風險和驗證難度。對于故障糾正措施，偶爾會出現機理分析與認識不是特別清楚、需采取多方聯合施措的情況，需要謹慎確認此狀態下措施的有效性與無害性、驗證的充分性。

（五） 舉一反三

故障都是在規定條件下發生的，但設計改進不能采用判例法來完成，因而需要對故障進行舉一反三。在開展故障歸零舉一反三工作時，設計師一般能做到檢查型號裝備的部件內是否存在類似問題，但多數情況下也僅如此，這對認識故障的危害及價值是明顯不夠的。需要結合故障的性質，開展不同層次的舉一反三工作。

一是在部門內的型號線上通報故障及其歸零情況。這一層級是部門內的型號線級，開展舉一反三工作的目的是：已出現的問題得到歸零，消除任務因故障未歸零而受到的影響；促進型號線梳理部件的技術質量狀態，排查存在此類問題或隱患的可能性并盡早消除；引起型號線全體人員的警覺，確保不再出類似問題。

二是在部門內的不同型號線之間通報故障及其歸零情況，要求其他型號一起開展舉一反三工作。例如，某型號裝備出現了電源模塊故障，需要至少在部門內通報到各個型號線，檢查此模塊是否有應用、是否同批次、是否有類似問題。開展這一層級舉一反三目工作的目的是：促使部門內的故障信息共享，一起借鑒解決問題的經驗，共同吸取得到的教訓，避免其他型號線因重復出現相同或類似問題而付出不必要的代價。

三是在本單位范圍內開展舉一反三工作，至少應在本單位內一定級別的層次上建立故障通報制度。針對不同類型、不同級別的故障，分別給出紅、橙、黃、藍、綠等級的警示色標；當故障問題在橙級以上時，強制要求各其他型號線給出書面形式的舉一反三自查報告，闡明是否有類似問題或隱患。開展單位層級的舉一反三工作，需對出現的故障性質進行分類，避免過多付出成本、收益明顯不匹配的情況。在本單位內開展舉一反三工作，利于從專業角度持續積累經驗知識。

四是對于在行業內造成重大影響的故障，如果故障發生的機理或原因具有共性，應在行業內開展舉一反三工作。裝備管理部門經常性發布質量案例與警示，要求開展質量自查與互查，不定期統一安排的質量月活動等，都可視為舉一反三工作內容。例如，航天系統已將集團內開展舉一反三活動制度化，如某款元器件發生了質量問題，集團內各型號裝備都要檢查此型號的該批產品使用情況，如果采用需要復查確認甚至更換；某型數字信號處理開發環境提供的字符串函數運行不穩定，導致軟件編譯后產生了極小概率（<1%）的不確定性，為此在集團內通報并不再允許使用此開發環境提供的字符串函數。

（六） 提煉準則與啟示

傳統的故障歸零在完成舉一反三工作后即結束。然而，現有的舉一反三機制對獲得的經驗教訓長效化作用不明顯，還需開展每個故障的啟示總結工作。在總結啟示時，多數情況下原因比機理更重要。通過總結故障啟示，將經驗知識理論化、隱性知識顯性化、個人知識組織化，確保知識積累、知識傳承、知識管理、知識共享制度化，不斷積累具有自主知識產權的設計準則。

沒有總結就沒有提高與升華。沒有啟示總結，故障的多數價值就無法實現。發生的故障如果沒有違反現有設計準則，則一定能夠提煉出來一條或多條新準則；只有提煉新準則、完善新規范，才能增強新能力、避免新錯誤、消滅新故障。在復雜系統工程的研制過程中，故障是不可能完全杜絕的，但已經發生過、低層次、重復性、常識性的故障必須杜絕。這些故障一旦發生，必然會付出高昂代價，而又不產生任何價值。在遵守設計規范、落實管理要求外，總結好故障啟示是必經之路。

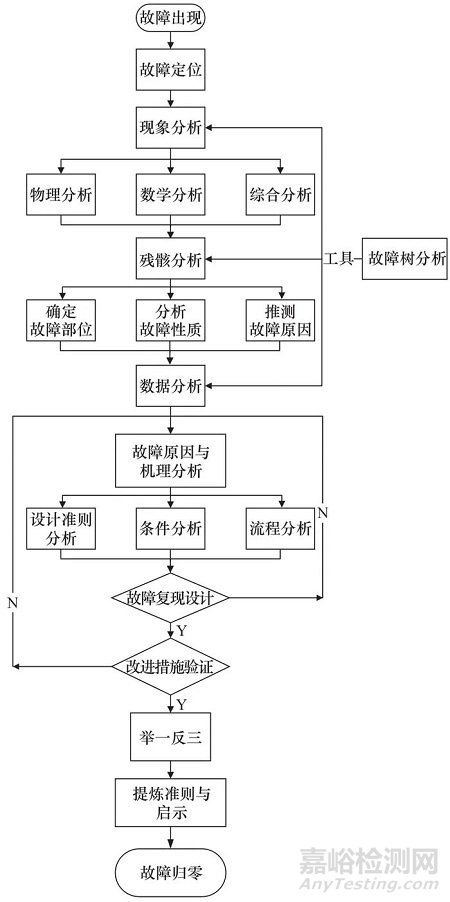

通過準則的提煉和啟示，設計師隊伍將在技術和管理雙歸零之外做到“思想歸零”，進而在后續裝備設計中更加謹慎，實現由應急處置向預防發生的轉變，最大限度地避免同類故障的再次發生。通行的故障歸零流程如圖2所示。



圖2 裝備系統故障歸零流程圖



五、結語

裝備研制是技術上不斷攻堅克難、走向成熟的過程，處理技術質量問題是裝備研制過程中的常態化工作，在發生故障時快速準確地完成故障歸零是每個設計師追求的工作目標。本文解析了裝備系統故障的定義及其價值，明晰了故障歸零的思維方式，結合工程應用實踐論述了故障歸零的方法及流程，對于各類重大裝備系統研制與應用具有共性和基礎性參考意義。相關內容源自筆者多年從事戰術導彈工程研制、較多參與裝備故障歸零的經驗，通過歸納總結闡明了從問題和故障中發現規律性認識、獲得可借鑒性啟示等內容，可視為“經驗知識理論化、個人知識組織化、隱性知識顯性化”的具體實踐。

實踐方法的理論化難度很大，加之各類裝備系統在共性的基礎上仍有鮮明的個性，本研究僅為理性探討和初步構建，仍然不顯完備。然而，若相關內容能起到拋磚引玉的作用，啟發行業內參與故障歸零的設計師和管理者去積極思考和深入實踐，也就達到我們的研究初心了。
