故障現象確認： 電路板上出現3.3V電源對地短路故障。通過在板熱點定位技術，確認故障源為CPLD芯片失效。

拆解后阻抗測試： 將失效CPLD芯片解焊取下后，對其電源引腳進行對地阻抗測量：

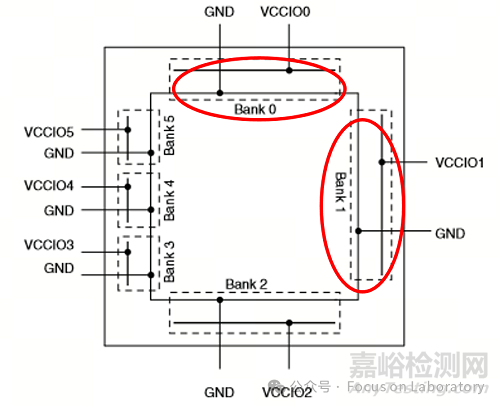

短路確認： VCC（核心電源）、VCCIO0 和 VCCIO1（I/O Bank 0 & 1 電源）引腳均呈現對地短路狀態。

阻抗正常： VCCIO2、VCCIO3、VCCIO4 和VCCIO5（I/O Bank 2, 3, 4 & 5 電源）引腳對地阻抗測量結果正常。

單體熱點測試：對取下的故障芯片單獨進行熱點定位測試。

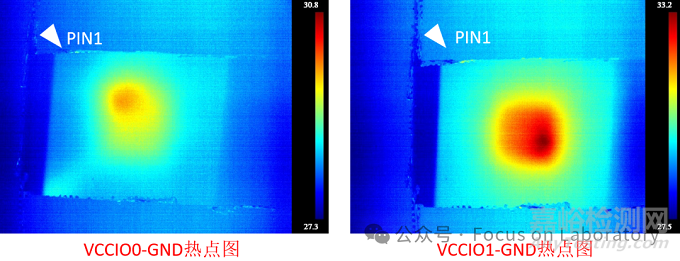

當對 VCCIO1 引腳加電時，觀察到的熱點分布形貌，與對 VCCIO0 引腳加電時觀察到的形貌一致。更重要的是，上述 VCCIO0 和 VCCIO1 加電產生的熱點形貌，與故障發生時整機（電路板）上電時的熱點形貌完全吻合。

當對 VCC（核心電源）引腳單獨加電時，產生的熱點形貌（表現為基板走線發熱）與整機上電時的熱點形貌不一致。

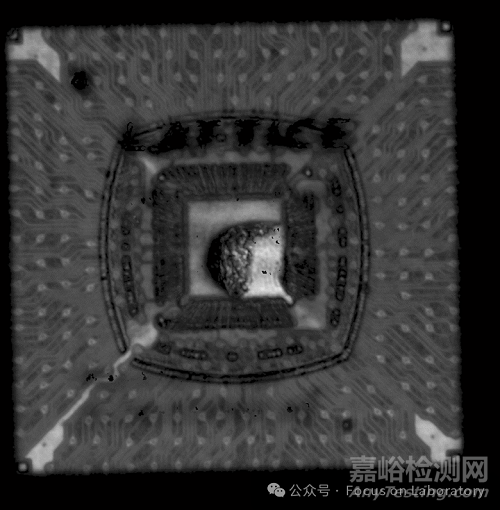

聲學掃描 (CSAM)：對故障芯片進行超聲掃描檢查，發現Bank1 區域存在大面積的分層現象。該分層區域的位置與單體測試和整機測試中觀察到的異常熱點位置高度匹配。

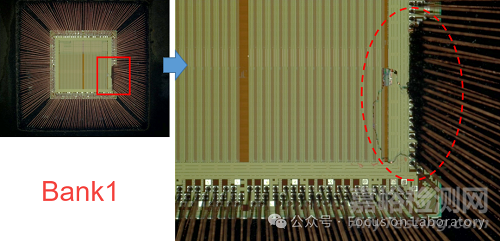

開蓋與內部檢查：對芯片進行化學開蓋后實施內部目檢。觀察發現，在Bank0 和 Bank1 區域（即對應 VCCIO0 和 VCCIO1 的 I/O 區域）的熱點位置，存在明顯的電性過應力燒毀形貌（如熔融、碳化等）。這些物理損傷的位置精確對應于之前熱點定位和聲掃發現的異常區域。

結論與建議：

綜合分析確認，CPLD 芯片的 Bank0 和 Bank1 I/O 區域發生了嚴重的過電擊穿，導致VCCIO0、VCCIO1 及核心 VCC 對地短路。

由于燒毀區域損毀嚴重，僅憑現有形貌無法明確判斷擊穿的根本誘因是源于 VCCIO 電源網絡本身的問題，還是由連接至 Bank0/Bank1 的某個 I/O 端口引入的異常信號/電壓所致。

注：本案分析只定位到故障現象，因為是零星問題，故沒有進一步深入分析找根因。

如需進一步精確定位根因： 建議針對 Bank0 區域的失效相關管腳進行 P-lapping（精密剖面研磨） 分析。通過此方法可以精確暴露并確定具體失效管腳的定義，進而追蹤其連接線路，為最終查明失效的根本原因（如外部過壓注入、ESD 事件、內部缺陷等）提供關鍵證據。
