中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

GB/T 5210-2006 / ISO 4624:2002規(guī)定了在色漆、清漆或相關(guān)產(chǎn)品的單涂層或多涂層體系上進(jìn)行拉開(kāi)法附著力試驗(yàn)的方法。本標(biāo)準(zhǔn)對(duì)于比較不同涂層的附著力大小是有效的，對(duì)附著力有明顯差別的一系列已涂漆試板提供相對(duì)評(píng)定等級(jí)則更為有效。本標(biāo)準(zhǔn)適用于多種底材，包括易變形底材（如薄金屬、塑料和木材）、堅(jiān)硬底材、厚的混凝土板和金屬板，不同類(lèi)型的底材采用不同的步驟。對(duì)于特定的場(chǎng)合，涂層可以直接制備在試柱表面上。

一、原理

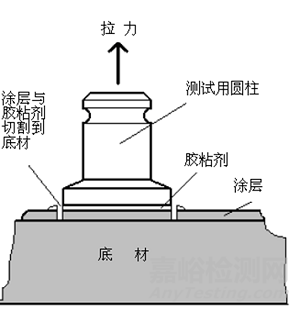

試驗(yàn)樣品或體系以均勻厚度施涂于表面結(jié)構(gòu)一致的平板上。涂層體系干燥/固化后，用膠黏劑將試柱直接粘結(jié)到涂層的表面上。膠黏劑固化后，將粘結(jié)的試驗(yàn)組合置于適宜的拉力試驗(yàn)機(jī)上，粘結(jié)的試驗(yàn)組合經(jīng)可控的拉力試驗(yàn)（拉開(kāi)法試驗(yàn)），測(cè)出破壞涂層/底材間附著所需的拉力。用破壞界面間（附著破壞）的拉力或自身破壞（內(nèi)聚破壞）的拉力來(lái)表示試驗(yàn)結(jié)果，附著/內(nèi)聚破壞有可能同時(shí)發(fā)生。

二、儀器

所用儀器包括：拉力試驗(yàn)機(jī)、試柱、定中心裝置和切割裝置。

試柱為拉力試驗(yàn)機(jī)特別設(shè)計(jì)，由鋼或鍍鋁圓柱組成。每個(gè)試柱有一端是粘結(jié)膠黏劑/涂層的堅(jiān)硬平整表面，另一端是連接拉力試驗(yàn)機(jī)的裝置。每個(gè)試柱的標(biāo)準(zhǔn)直徑為20 mm，并且要有足夠的厚度來(lái)確保在試驗(yàn)過(guò)程中不變形。試柱的高度應(yīng)不小于自身直徑的一半，其平面應(yīng)與試柱的軸線相垂直。

切割裝置使用一把銳利的刀子，沿試柱的周線，切透固化了的膠黏劑和涂層直至底材。

三、膠黏劑

注意選用合適的膠黏劑。為了使涂層破壞，膠黏劑的內(nèi)聚力和黏結(jié)性要大于受試涂層的內(nèi)聚力和黏結(jié)性。

四、試板

除非另有規(guī)定，按 GB/T 9271的規(guī)定選用底材。盡可能選用與實(shí)際使用相同類(lèi)型的材料作為試驗(yàn)的底材，底材應(yīng)平整且沒(méi)有變形，應(yīng)規(guī)定或商定涂層的厚度。

五、試驗(yàn)組合

除非另有規(guī)定，按 GB/T 9271的規(guī)定選用底材。盡可能選用與實(shí)際使用相同類(lèi)型的材料作為試驗(yàn)的底材，底材應(yīng)平整且沒(méi)有變形，應(yīng)規(guī)定或商定涂層的厚度。至少進(jìn)行6次測(cè)量，也即至少使用6個(gè)試驗(yàn)組合。

1. 在堅(jiān)硬的和易變形的底材上通用的試驗(yàn)方法（使用兩個(gè)試柱）

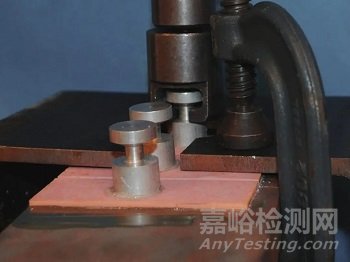

從涂漆底材上截取試片，直徑至少30 mm的圓片或邊長(zhǎng)至少30 mm的正方形，小心不要扭曲試片。將膠黏劑均勻地涂在兩個(gè)剛清理干凈且直徑相同的試柱的表面上。將試片放在兩個(gè)表面涂有膠黏劑的試柱的中間，兩個(gè)試柱應(yīng)位于試片的中央且同軸心排列。如圖，將試驗(yàn)組合置于定中心裝置中，在膠黏劑固化期內(nèi)保持同軸心排列。膠黏劑固化后，使用切割裝置沿試柱的周線切透至底材。在易變形的底材上試驗(yàn)時(shí)，如果預(yù)計(jì)試柱與未涂漆的底材間黏結(jié)力差時(shí)，可將底材的雙面都涂上受試產(chǎn)品。

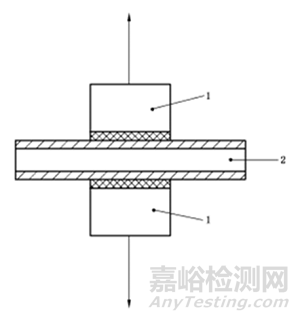

在單面或雙面涂漆的底材上進(jìn)行夾層式試驗(yàn)的試驗(yàn)組合

(1-涂有膠黏劑的試柱；2-單面或雙面涂漆的底材)

2. 使用單個(gè)試柱從單側(cè)進(jìn)行試驗(yàn)的方法（僅適合堅(jiān)硬底材）

將膠黏劑均勻地涂在未涂漆的、剛清理干凈的試柱表面，在膠黏劑的固化期內(nèi)把涂有膠黏劑的試柱面與涂層相連。膠黏劑固化后，使用切割裝置沿試柱的周線切透至底材。按圖所示放置外圓環(huán)并進(jìn)行試驗(yàn)。

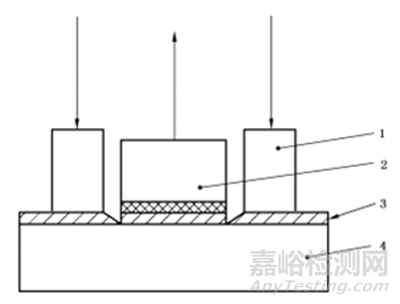

堅(jiān)硬底材的試驗(yàn)組合

(1-外圓環(huán)；2-涂有膠黏劑的試柱；3-涂層；4-底材)

3. 試柱法

其中一個(gè)試柱作為已涂漆底材將膠黏劑均勻地涂在一個(gè)未涂漆的、剛清理干凈的試柱表面，把試柱的涂有膠黏劑的表面與另一個(gè)試柱涂有受試產(chǎn)品的表面相連，如圖所示，在膠黏劑固化期內(nèi)，將試驗(yàn)組合置于定中心裝置內(nèi)定位。

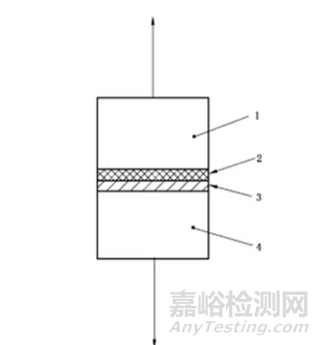

僅使用試柱的試驗(yàn)組合

(1-涂漆試柱；2-漆膜；3-膠黏劑；4-涂有膠黏劑的試柱)

六、測(cè)量

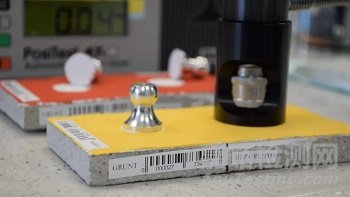

膠黏劑固化后，立即把試驗(yàn)組合置于拉力試驗(yàn)機(jī)下。小心地定中心放置試柱，使拉力能均勻地作用于試驗(yàn)面積上而沒(méi)有任何扭曲動(dòng)作。在與涂漆底材平面垂直的方向上施加拉伸應(yīng)力，該應(yīng)力以不超過(guò)1 MPa/s的速度穩(wěn)步增加，試驗(yàn)組合的破壞應(yīng)從施加應(yīng)力起90 s內(nèi)完成。記錄破壞試驗(yàn)組合的拉力。

通過(guò)目測(cè)破壞表面來(lái)確定破壞性質(zhì)，按以下方式評(píng)定破壞類(lèi)型。

A：底材內(nèi)聚破壞；

A/B：第一道涂層與底材間的附著破壞；

B：第一道涂層的內(nèi)聚破壞；

B/C：第一道涂層與第二道涂層間的附著破壞；

n：復(fù)合涂層的第n道涂層的內(nèi)聚破壞；

n/m：復(fù)合涂層的第n道涂層與第m道涂層間的附著破壞；

—/Y：最后一道涂層與膠黏劑間的附著破壞；

Y：膠黏劑的內(nèi)聚破壞；

Y/Z：膠黏劑與試柱間的膠結(jié)破壞。

對(duì)每種破壞類(lèi)型，估計(jì)破壞面積的百分?jǐn)?shù)，精確至10%。當(dāng)破壞不一致時(shí)，應(yīng)重復(fù)試板的處理和涂漆過(guò)程。

還可以參見(jiàn)GB/T 31586.1-2015《防護(hù)涂料體系對(duì)鋼結(jié)構(gòu)的防腐蝕保護(hù) 涂層附著力/內(nèi)聚力（破壞強(qiáng)度）的評(píng)定和驗(yàn)收準(zhǔn)則 第1部分：拉開(kāi)法試驗(yàn)》中破壞類(lèi)型的描述示意圖，見(jiàn)下圖。

破壞類(lèi)型的描述

七、計(jì)算與結(jié)果表示

破壞強(qiáng)度 σ = F / A

式中，F(xiàn)為破壞力，單位為牛 (N)；A為試柱面積，單位為平方毫米 (mm²)。

破壞性質(zhì)以平均破壞面積百分?jǐn)?shù)及按上述規(guī)定的破壞類(lèi)型來(lái)表示結(jié)果。
